เครื่องทดสอบหม้อแปลงแบบพกพาพร้อมอินเทอร์เฟซไร้สาย| XHBX1501

Name: เครื่องทดสอบหม้อแปลงแบบพกพาพร้อมอินเทอร์เฟซไร้สาย| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: เอ็กซ์เอชบีเอ็กซ์1501
Price: 4,115.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	ซีอาน มณฑลส่านซี ประเทศจีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	ISO CE
หมายเลขรุ่น:	เอ็กซ์เอชบีเอ็กซ์1501

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน มณฑลส่านซี ประเทศจีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

ISO CE

หมายเลขรุ่น:

เอ็กซ์เอชบีเอ็กซ์1501

เน้น:

High Light

เน้น:

เครื่องทดสอบหม้อแปลงไฟฟ้าพร้อมอินเทอร์เฟซบลูทูธไร้สาย

อุปกรณ์ทดสอบหม้อแปลงไฟฟ้าพร้อมอินเทอร์เฟซ Wi-Fi ไร้สาย

เครื่องวิเคราะห์หม้อแปลงแบบพกพา

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1ชุด

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทำการ

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

3,000 หน่วย / ปี

คําอธิบายสินค้า

XHBX1501 เครื่องวิเคราะห์การเสียรูปขดลวดหม้อแปลง เป็นเครื่องมือวิเคราะห์การตอบสนองความถี่ (FRA) แบบพกพาที่ควบคุมด้วยคอมพิวเตอร์ ออกแบบมาเพื่อตรวจจับความผิดปกติทางกลภายในของหม้อแปลงไฟฟ้ากำลังตั้งแต่ 63kV ถึง 500kV ขดลวดหม้อแปลงแต่ละขดมีลายเซ็นการตอบสนองความถี่ที่เป็นเอกลักษณ์ซึ่งกำหนดโดยพารามิเตอร์ความจุแบบกระจาย (Ci) และความเหนี่ยวนำ (Li) เหตุการณ์ที่ทำให้ขดลวดเคลื่อนที่ — เช่น ความผิดลัดวงจร แรงกระแทกจากการขนส่ง หรือแรงแม่เหล็กไฟฟ้า — จะเปลี่ยนแปลงลายเซ็นเหล่านี้ XHBX1501 ใช้สถาปัตยกรรมแล็ปท็อปบวกไมโครคอนโทรลเลอร์สำหรับการวัดค่าความแม่นยำสูง ส่งข้อมูลผ่าน Bluetooth หรือ Wi-Fi ไปยังคอมพิวเตอร์คู่หูที่ประมวลผลผลลัพธ์โดยอัตโนมัติ สร้างรายงานรูปแบบ Word ระดับมืออาชีพ และจัดเก็บลายเซ็นพื้นฐานสำหรับการติดตามสภาพในระยะยาว ความสามารถในการวัดแบบสองโหมด — การรวมวิธีการกวาดความถี่เชิงเส้นและกวาดความถี่แบบแบ่งส่วน — ช่วยให้มั่นใจได้ว่าเข้ากันได้กับแนวปฏิบัติอุตสาหกรรมของจีนทั้งแบบเก่าและแบบใหม่

XH1501 เทียบกับ XH1502 ซีรีส์: XHBX1501 เป็นการกำหนดค่าไร้สายที่ควบคุมด้วยคอมพิวเตอร์ มีการเชื่อมต่อ Bluetooth/Wi-Fi การกวาดแบบสองโหมด (เชิงเส้น + แบ่งส่วน) และการสร้างรายงาน Word อัตโนมัติ XHBX1502 เป็นการกำหนดค่าหน้าจอสัมผัสแบบสแตนด์อโลนพร้อมจอ LCD ในตัว การกวาดแบบ DDS และเอาต์พุตสัญญาณ ±20V ที่สูงกว่า

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ประสิทธิภาพการวัด
ความสามารถในการทำซ้ำของการทดสอบเฟสเดียวกัน	99.9%
ความแม่นยำความถี่ในการสแกน	0.005%
การสุ่มตัวอย่างอนาล็อกเป็นดิจิทัล	A/D ความเร็วสูงแบบสองช่องสัญญาณ 16 บิต
การแสดงผลสเกลความถี่	เชิงเส้นและลอการิทึม (ผู้ใช้เลือกได้)
ลักษณะสัญญาณ
แอมพลิจูดเอาต์พุตสัญญาณ	±20 V (ปรับได้ด้วยซอฟต์แวร์ สูงสุด ±10V)
อิมพีแดนซ์เอาต์พุตสัญญาณ	50 Ω
อิมพีแดนซ์อินพุตสัญญาณ	1 MΩ
การเชื่อมต่อและข้อมูล
อินเทอร์เฟซไร้สาย	Bluetooth + Wi-Fi (ไร้สายคู่)
สถาปัตยกรรมควบคุม	แล็ปท็อป PC + ไมโครคอนโทรลเลอร์ (MCU)
รูปแบบรายงาน	เอกสารที่สร้างขึ้นโดยอัตโนมัติ
โหมดการกวาด	การกวาดเชิงเส้น + การกวาดแบบแบ่งส่วน (โหมดคู่)
การใช้งานและกายภาพ
พิกัดหม้อแปลงที่ใช้ได้	63 kV – 500 kV
ตัวเครื่อง	กล่องเครื่องมือโลหะผสมอลูมิเนียม (สีแดง)
ความสะดวกในการพกพา	การออกแบบที่กะทัดรัด น้ำหนักเบา สำหรับการใช้งานภาคสนาม

คุณสมบัติประสิทธิภาพหลัก

การเชื่อมต่อไร้สายคู่ — อินเทอร์เฟซ Bluetooth และ Wi-Fi แบบคู่ให้การส่งข้อมูลไร้สายที่ยืดหยุ่นไปยังแล็ปท็อปควบคุม ขจัดความจำเป็นในการเชื่อมต่อสายเคเบิลระหว่างเครื่องมือและ PC เพื่อการตั้งค่าพื้นที่ทำงานสถานีย่อยที่ปลอดภัยและเป็นระเบียบ
การกวาดความถี่แบบสองโหมด — รวมความสามารถในการวัดการกวาดความถี่เชิงเส้นและการกวาดความถี่แบบแบ่งส่วนไว้ในเครื่องมือเดียว ทำให้มั่นใจได้ว่าเข้ากันได้กับแนวทางเทคนิคหลักสองแนวทางที่ใช้กันอยู่ในอุตสาหกรรมไฟฟ้าของจีน ผู้ใช้สามารถเลือกโหมดที่เหมาะสมที่สุดสำหรับแต่ละสถานการณ์การทดสอบ
สถาปัตยกรรมที่ควบคุมด้วย PC พร้อมความแม่นยำของ MCU — การควบคุมแล็ปท็อปที่จับคู่กับไมโครคอนโทรลเลอร์แบบชิปเดี่ยวโดยเฉพาะ ผสมผสานความแม่นยำในการวัดของฮาร์ดแวร์แบบฝังเข้ากับความสามารถในการประมวลผลข้อมูล การจัดเก็บ และการแสดงภาพของ PC เต็มรูปแบบ — ช่วยให้การวิเคราะห์เปรียบเทียบที่ซับซ้อนโดยไม่มีข้อจำกัดในการแสดงผลของเครื่องมือ
รายงานระดับมืออาชีพที่สร้างขึ้นโดยอัตโนมัติ — ซอฟต์แวร์คู่หูจะวิเคราะห์ผลการทดสอบโดยอัตโนมัติและสร้างเอกสารอิเล็กทรอนิกส์ฉบับสมบูรณ์ในรูปแบบ รวมถึงกราฟการตอบสนองความถี่ การวิเคราะห์ค่าเบี่ยงเบน และข้อสรุปการวินิจฉัย — พร้อมสำหรับการแจกจ่ายทันทีในฐานะบันทึกการติดตั้งหรือรายงานการบำรุงรักษา
A/D ความเร็วสูงแบบสองช่องสัญญาณ 16 บิต — การสุ่มตัวอย่างอนาล็อกเป็นดิจิทัลความละเอียดสูงจับการเปลี่ยนแปลงรูปคลื่นที่ละเอียดอ่อน — แม้แต่เหตุการณ์การสลับตัวเปลี่ยนตำแหน่งก็สร้างการเปลี่ยนแปลงเส้นโค้งที่มองเห็นได้ชัดเจนระหว่างการทดสอบภาคสนาม ให้การยืนยันความไวในการวัดแบบเรียลไทม์
การแสดงผลความถี่เชิงเส้น/ลอการิทึมที่เลือกได้ — แกนความถี่แนวนอนรองรับทั้งสเกลเชิงเส้นและลอการิทึม ทำให้ผู้ใช้สามารถเลือกโหมดการแสดงผลที่เน้นย่านความถี่ที่เกี่ยวข้องกับวัตถุประสงค์การวินิจฉัยของตนได้ดีที่สุด
แอมพลิจูดสัญญาณที่ปรับได้ด้วยซอฟต์แวร์ — แอมพลิจูดสัญญาณเอาต์พุตถูกควบคุมผ่านซอฟต์แวร์ด้วยแอมพลิจูดสูงสุด ±10V ช่วยให้สามารถปรับระดับการขับเคลื่อนสำหรับขนาดหม้อแปลงและการกำหนดค่าขดลวดที่แตกต่างกัน
การวินิจฉัยโดยไม่ขึ้นกับค่าพื้นฐาน — แม้ไม่มีข้อมูลการตอบสนองความถี่ในอดีตสำหรับหม้อแปลงที่ทำงานปกติ การวิเคราะห์สเปกตรัมเปรียบเทียบระหว่างขดลวดที่ชำรุดและขดลวดที่ปกติจะช่วยให้ประเมินความผิดปกติได้ ข้อมูลความถี่ขดลวดเดิม เมื่อมี จะช่วยเพิ่มการติดตามประสิทธิภาพในระยะยาวและการวางแผนการบำรุงรักษาเชิงคาดการณ์ได้อย่างมาก

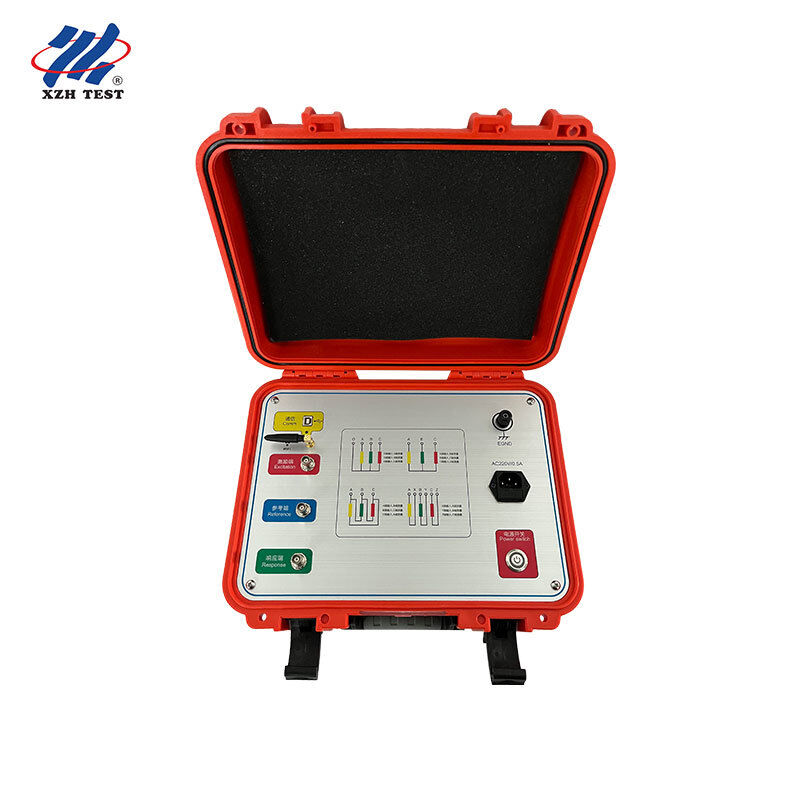

รูปภาพสินค้า

XHBX1501

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องวิเคราะห์นี้เหมาะสำหรับผู้ให้บริการทดสอบและวินิจฉัยภาคสนามเคลื่อนที่หรือไม่?

ใช่ XHBX1501 ได้รับการออกแบบมาโดยเฉพาะสำหรับผู้ให้บริการวินิจฉัยเคลื่อนที่ที่เดินทางไปยังสถานีย่อยของลูกค้าหลายแห่ง สถาปัตยกรรมที่ใช้แล็ปท็อปหมายความว่าช่างเทคนิคภาคสนามสามารถพกพาแล็ปท็อปมาตรฐานเครื่องเดียวเพื่อควบคุมเครื่องมือในทุกไซต์ของลูกค้า — ไม่จำเป็นต้องเรียนรู้ส่วนต่อประสานเครื่องมือที่เป็นกรรมสิทธิ์ การเชื่อมต่อไร้สาย Bluetooth/Wi-Fi ช่วยขจัดอันตรายจากการสะดุดสายไฟในพื้นที่ทำงานสถานีย่อย ในขณะที่รายงาน Word ที่สร้างขึ้นโดยอัตโนมัติจะสร้างเอกสารระดับมืออาชีพที่พร้อมสำหรับลูกค้าทันที ความสามารถในการกวาดแบบสองโหมดช่วยให้มั่นใจได้ว่าเข้ากันได้โดยไม่คำนึงถึงมาตรฐานอุตสาหกรรมของจีนที่ลูกค้าแต่ละรายปฏิบัติตาม

คำถามที่ 2: เครื่องมือนี้สามารถรองรับการตรวจสอบระยะไกลด้วยการรวบรวมข้อมูลไร้สายได้หรือไม่?

แน่นอน อินเทอร์เฟซไร้สายคู่ของ XHBX1501 (Bluetooth + Wi-Fi) ช่วยให้สามารถปรับใช้ในสถานการณ์ที่หลากหลายซึ่งเครื่องมือแบบสแตนด์อโลนไม่สามารถทำได้ ช่างเทคนิคสามารถวางเครื่องมือที่ขั้วหม้อแปลงในขณะที่ควบคุมแล็ปท็อปจากระยะไกลที่ปลอดภัย หรือแม้แต่จากภายในห้องควบคุมสถานีย่อย อินเทอร์เฟซ Wi-Fi รองรับการเชื่อมต่อระยะไกลสำหรับสถานการณ์ที่ผู้ปฏิบัติงานจำเป็นต้องรักษาระยะห่างทางกายภาพจากอุปกรณ์ที่มีไฟฟ้า และรายงาน Word ที่สร้างขึ้นโดยอัตโนมัติสามารถส่งอีเมลไปยังทีมวิศวกรระยะไกลได้ทันทีเพื่อการวินิจฉัยร่วมกันโดยไม่ต้องล่าช้าหลังการประมวลผล

คำถามที่ 3: เครื่องมือนี้มีประโยชน์ต่อโปรแกรมประเมินโครงสร้างพื้นฐานหม้อแปลงที่เก่าแก่ได้อย่างไร?

สาธารณูปโภคที่มีหม้อแปลงเก่าจำนวนมากต้องการการประเมินสภาพที่เป็นระบบและคุ้มค่าเพื่อจัดลำดับความสำคัญของงบประมาณการเปลี่ยนและปรับปรุง สถาปัตยกรรมที่ใช้แล็ปท็อปของ XHBX1501 เหมาะอย่างยิ่งสำหรับโปรแกรมเหล่านี้: แล็ปท็อปมาตรฐานเครื่องเดียวสามารถทำหน้าที่เป็นแพลตฟอร์มควบคุมสำหรับเครื่องมือหลายเครื่องที่ติดตั้งในสถานีย่อยต่างๆ โดยข้อมูลการทดสอบทั้งหมดจะถูกรวมศูนย์ไว้ในฐานข้อมูลทั่วไป การกวาดแบบสองโหมดช่วยให้มั่นใจได้ว่าเข้ากันได้กับทั้งค่าพื้นฐานการเปรียบเทียบแบบเดิม (โดยทั่วไปคือการกวาดเชิงเส้น) และการวิเคราะห์แบบแบ่งส่วนที่ทันสมัย ทำให้สามารถติดตามแนวโน้มที่มีความหมายได้แม้ว่าการวัดในอดีตจะดำเนินการด้วยเครื่องมือรุ่นที่แตกต่างกันก็ตาม

คำถามที่ 4: เหมาะสำหรับสถาบันการศึกษาและวิจัยด้านวิศวกรรมไฟฟ้าหรือไม่?

มหาวิทยาลัยและสถาบันวิจัยที่สอนวิศวกรรมไฟฟ้าแรงสูงและการวินิจฉัยหม้อแปลงจะได้รับประโยชน์จากสถาปัตยกรรมที่ควบคุมด้วย PC ของ XHBX1501 นักศึกษาสามารถสังเกตขั้นตอนการวัดและการวิเคราะห์ทั้งหมดบนหน้าจอแล็ปท็อประหว่างการสาธิตในห้องปฏิบัติการ เข้าใจไม่เพียงแค่การดำเนินการทดสอบ แต่ยังรวมถึงหลักการตอบสนองความถี่พื้นฐานด้วย รายงาน Word ที่สร้างขึ้นโดยอัตโนมัติพร้อมชุดข้อมูลเต็มรูปแบบรองรับโครงการวิจัยระดับบัณฑิตศึกษาที่ต้องการหลักฐานการทดลองที่จัดทำเป็นเอกสาร ในขณะที่ความสามารถในการกวาดแบบสองโหมดช่วยให้สามารถศึกษาเปรียบเทียบระหว่างวิธีการกวาดเชิงเส้นและแบบแบ่งส่วน — มีคุณค่าสำหรับสิ่งพิมพ์ทางวิชาการเกี่ยวกับเทคนิคการวินิจฉัย FRA

คำถามที่ 5: บริษัทที่ปรึกษาด้านวิศวกรรมไฟฟ้าอิสระสามารถใช้เครื่องมือนี้สำหรับการสำรวจสภาพหม้อแปลงได้หรือไม่?

บริษัทที่ปรึกษาด้านวิศวกรรมอิสระที่ดำเนินการสำรวจสภาพหม้อแปลงสำหรับลูกค้าสาธารณูปโภค อุตสาหกรรม และเชิงพาณิชย์หลายราย ต้องการเครื่องมือที่สร้างผลลัพธ์ที่เป็นมาตรฐานและเป็นมืออาชีพ การสร้างรายงาน Word อัตโนมัติของ XHBX1501 ช่วยขจัดความยุ่งยากในการเขียนรายงานด้วยตนเองที่มักจะตามมาหลังการทดสอบภาคสนาม ช่วยให้ที่ปรึกษาสามารถส่งรายงานฉบับสมบูรณ์ให้กับลูกค้าก่อนออกจากไซต์ การเชื่อมต่อไร้สายช่วยให้ที่ปรึกษาสามารถควบคุมแล็ปท็อปจากโซนที่ปลอดภัยในขณะที่เครื่องมือทำการกวาดที่ขั้วหม้อแปลง และความสามารถในการวัดแบบสองโหมดหมายความว่าเครื่องมือเดียวสามารถให้บริการลูกค้าทั้งหมดได้โดยไม่คำนึงถึงมาตรฐานทางเทคนิคที่พวกเขาต้องการ
