เครื่องทดสอบหม้อแปลงไฟฟ้าพร้อมการวิเคราะห์เวกเตอร์และการวินิจฉัย

Name: เครื่องทดสอบหม้อแปลงไฟฟ้าพร้อมการวิเคราะห์เวกเตอร์และการวินิจฉัย
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: xhtx1318
Price: 4,115.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	ซีอาน มณฑลส่านซี ประเทศจีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	ISO CE
หมายเลขรุ่น:	xhtx1318

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน มณฑลส่านซี ประเทศจีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

ISO CE

หมายเลขรุ่น:

xhtx1318

เน้น:

High Light

เน้น:

เครื่องทดสอบหม้อแปลงไฟฟ้าพร้อมการวิเคราะห์เวกเตอร์อย่างง่าย

เครื่องทดสอบลักษณะเฉพาะของความจุพร้อมการวิเคราะห์เวกเตอร์

การวินิจฉัยแตรนฟอร์ม เครื่องทดสอบลักษณะความจุของแตรนฟอร์ม

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1ชุด

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทำการ

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

3,000 หน่วย / ปี

คําอธิบายสินค้า

เครื่องทดสอบคุณลักษณะหม้อแปลงไฟฟ้าอนุกรม XHTX1318 เป็นเครื่องมือวินิจฉัยความแม่นยำสูงแบบสองฟังก์ชันที่ทำหน้าที่เป็นเครื่องมือสองอย่างในเครื่องเดียวได้อย่างมีประสิทธิภาพ: เครื่องทดสอบความจุหม้อแปลงไฟฟ้าและเครื่องทดสอบพารามิเตอร์คุณลักษณะหม้อแปลงไฟฟ้า ออกแบบมาเพื่อการประเมินหม้อแปลงไฟฟ้าอย่างครอบคลุม สามารถวัดพารามิเตอร์กำลังไฟฟ้าความถี่ต่างๆ ได้อย่างแม่นยำสำหรับหม้อแปลงไฟฟ้าหลากหลายรุ่น — รวมถึงความจุ การระบุประเภท กระแสไฟฟ้าขณะไม่มีโหลด การสูญเสียขณะไม่มีโหลด การสูญเสียขณะลัดวงจร (โหลด) แรงดันไฟฟ้าอิมพีแดนซ์ และการวิเคราะห์กลุ่มเวกเตอร์ ด้วยความแม่นยำในการวัด ±0.2% สำหรับพารามิเตอร์แรงดันไฟฟ้า กระแสไฟฟ้า และกำลังไฟฟ้า จึงเป็นเครื่องมือที่เหมาะสำหรับบริษัทสาธารณูปโภค ผู้ผลิตหม้อแปลงไฟฟ้า และผู้ให้บริการทดสอบที่ต้องการการวินิจฉัยหม้อแปลงไฟฟ้าที่เชื่อถือได้และทำซ้ำได้ในสนามหรือในห้องปฏิบัติการ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
อินพุตการวัด
ช่วงแรงดันไฟฟ้าแอคทีฟ	0–10 V
ช่วงกระแสไฟฟ้าแอคทีฟ	0–10 A
ช่วงแรงดันไฟฟ้าพาสซีฟ	0–750 V (ช่วงกว้าง)
ช่วงกระแสไฟฟ้าพาสซีฟ	0–20 A – 100 A (ช่วงคู่ภายใน, เลือกอัตโนมัติ/ด้วยตนเอง)
ความแม่นยำในการวัด
แรงดันไฟฟ้า	±0.2%
กระแสไฟฟ้า	±0.2%
กำลังไฟฟ้า (Cosφ > 0.2)	±0.2%
กำลังไฟฟ้า (0.02 < Cosφ < 0.2)	±0.3%
การทำงานและพลังงาน
อุณหภูมิการทำงาน	-25℃ ถึง +65℃
แหล่งจ่ายไฟชาร์จ	AC 160V–260V
ฉนวน
ความต้านทานอินพุตต่อตัวเครื่อง	≥ 100 MΩ
ทนแรงดันไฟฟ้าอินพุต	2 kV (RMS) เป็นเวลา 1 นาที

พารามิเตอร์ที่วัดได้

พารามิเตอร์	คำอธิบาย
ความจุหม้อแปลงไฟฟ้า	การกำหนดความจุที่แม่นยำและการระบุประเภทสำหรับหม้อแปลงไฟฟ้าที่ไม่รู้จักหรือไม่ติดป้ายกำกับ
กระแสไฟฟ้าขณะไม่มีโหลด	การวัดกระแสกระตุ้นภายใต้แรงดันไฟฟ้าที่กำหนด
การสูญเสียขณะไม่มีโหลด	การวัดการสูญเสียแกนเหล็กเพื่อประเมินประสิทธิภาพ
การสูญเสียขณะลัดวงจร / โหลด	การวัดการสูญเสียทองแดงภายใต้กระแสไฟฟ้าที่กำหนด
แรงดันไฟฟ้าอิมพีแดนซ์	การกำหนดเปอร์เซ็นต์อิมพีแดนซ์สำหรับการประสานงานระบบ
กลุ่มเวกเตอร์	การวิเคราะห์การเชื่อมต่อขดลวดและการกระจัดเฟส

คุณสมบัติประสิทธิภาพหลัก

การรวมฟังก์ชันคู่ — รวมการทดสอบความจุหม้อแปลงไฟฟ้าและการวัดพารามิเตอร์คุณลักษณะไว้ในเครื่องมือเดียว ช่วยขจัดความจำเป็นในการพกพาและจัดการเครื่องทดสอบแยกสองเครื่องในสนาม
ความแม่นยำสูง ±0.2% — ความแม่นยำในการวัดระดับชั้นนำสำหรับพารามิเตอร์แรงดันไฟฟ้า กระแสไฟฟ้า และกำลังไฟฟ้า (Cosφ > 0.2) ด้วยค่า ±0.3% แม้ที่ตัวประกอบกำลังไฟฟ้าต่ำมาก (0.02–0.2) ทำให้มั่นใจได้ว่าข้อมูลที่เชื่อถือได้สำหรับการยอมรับหม้อแปลงไฟฟ้า การวินิจฉัย และการตรวจสอบประสิทธิภาพพลังงาน
การวัดพาสซีฟช่วงกว้าง — อินพุตแรงดันไฟฟ้าพาสซีฟสูงสุด 750V และอินพุตกระแสไฟฟ้าช่วงคู่ (0–20A / 0–100A) พร้อมการเลือกช่วงอัตโนมัติหรือด้วยตนเอง รองรับหม้อแปลงไฟฟ้าจำหน่ายและหม้อแปลงไฟฟ้ากำลังไฟฟ้าได้เต็มรูปแบบโดยไม่ต้องใช้อุปกรณ์เสริม PT/CT ภายนอก
ทนทานต่อสภาพแวดล้อมสุดขั้ว — ช่วงอุณหภูมิการทำงานตั้งแต่ -25℃ ถึง +65℃ ช่วยให้สามารถใช้งานในสภาพแวดล้อมสถานีย่อยกลางแจ้งที่รุนแรงได้ตั้งแต่ความหนาวเย็นจัดไปจนถึงความร้อนในทะเลทราย ด้วยความเข้ากันได้ของแหล่งจ่ายไฟชาร์จตั้งแต่ 160V ถึง 260V เพื่อการทำงานที่เชื่อถือได้บนแหล่งจ่ายไฟจากเครื่องกำเนิดไฟฟ้าหรือกริดที่ไม่เสถียร
การออกแบบฉนวนที่แข็งแรง — ความต้านทานฉนวนอินพุตต่อตัวเครื่อง ≥100 MΩ และความสามารถในการทนแรงดันไฟฟ้าอินพุต 2kV ช่วยให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานและความสมบูรณ์ของการวัดในสภาพแวดล้อมสถานีย่อยแรงดันไฟฟ้าสูง
การวินิจฉัยหม้อแปลงไฟฟ้าที่ครอบคลุม — วัดพารามิเตอร์กำลังไฟฟ้าความถี่หลักทั้งหมดในลำดับการทดสอบเดียว: ความจุ ประเภท กระแสไฟฟ้าขณะไม่มีโหลด การสูญเสียขณะไม่มีโหลด การสูญเสียขณะโหลด แรงดันไฟฟ้าอิมพีแดนซ์ และกลุ่มเวกเตอร์ — ให้โปรไฟล์สุขภาพหม้อแปลงไฟฟ้าที่สมบูรณ์สำหรับการประเมินสภาพ การทดสอบการยอมรับ และการตรวจสอบพลังงาน

พื้นที่การใช้งาน

ภาคส่วน	การใช้งานทั่วไป
ระบบไฟฟ้า	การทดสอบหม้อแปลงไฟฟ้าสำหรับการผลิต การส่ง การแปลง และการจำหน่าย
โรงงานอุตสาหกรรมและเหมืองแร่	การวินิจฉัยหม้อแปลงไฟฟ้าสำหรับการผลิตขนาดใหญ่ การดำเนินงานเหมืองแร่ และอุตสาหกรรมหนัก
โลหะวิทยาและปิโตรเคมี	การประเมินหม้อแปลงไฟฟ้าสำหรับโรงถลุง การแปรรูปสารเคมี และโรงบำบัดน้ำ
โครงสร้างพื้นฐานการขนส่ง	ระบบไฟฟ้าสำหรับท่าเรือ รถไฟ ทางหลวง สนามบิน และไฟถนนในเขตเทศบาล
เชิงพาณิชย์และสถาบัน	องค์กรขนาดใหญ่ ศูนย์โลจิสติกส์ และการจัดการสิ่งอำนวยความสะดวกของสถาบัน
การก่อสร้างและอสังหาริมทรัพย์	การว่าจ้างหม้อแปลงไฟฟ้าสำหรับโครงการก่อสร้างขนาดใหญ่และการจัดการอสังหาริมทรัพย์
การทดสอบและว่าจ้าง	ผู้ให้บริการติดตั้งและว่าจ้างระบบไฟฟ้า

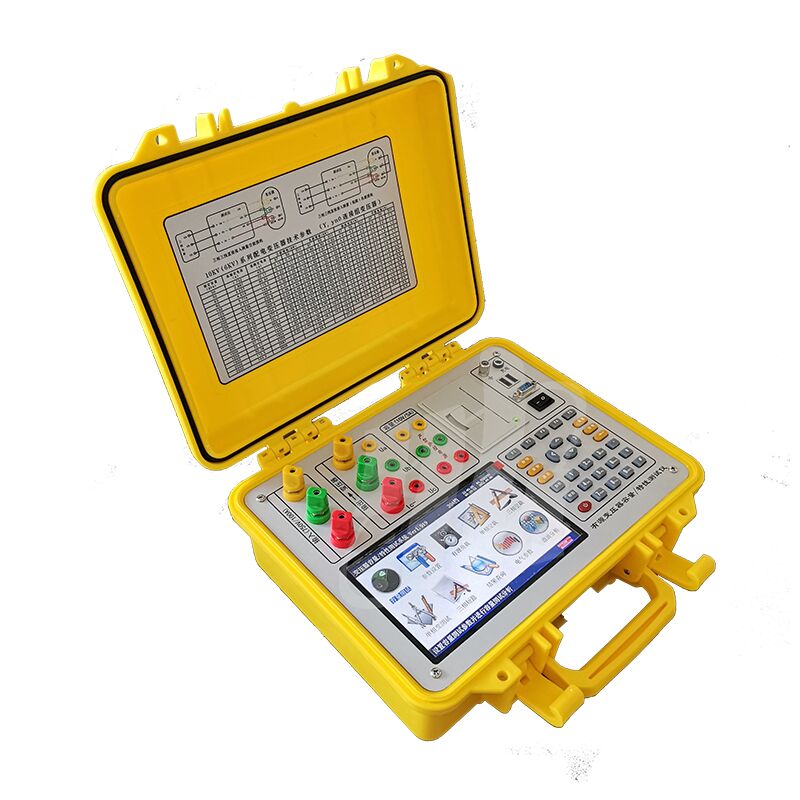

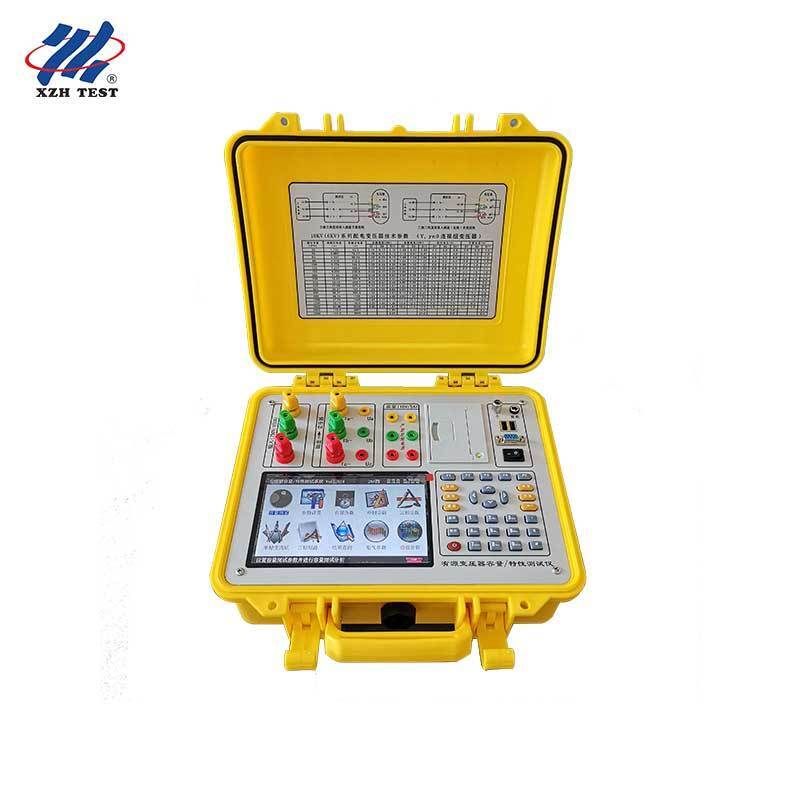

รูปภาพผลิตภัณฑ์

XHTX1318

หมายเหตุความปลอดภัยที่สำคัญ

หากพบความผิดปกติหรือการทำงานผิดปกติใดๆ กับเครื่องมือ ห้ามพยายามเปิดหรือถอดประกอบ ติดต่อบริษัทของเราทันทีเพื่อดำเนินการซ่อมแซมที่เหมาะสม

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องทดสอบนี้เหมาะสำหรับการทดสอบการยอมรับโรงงาน (FAT) ของผู้ผลิตหม้อแปลงไฟฟ้าหรือไม่?

ใช่ XHTX1318 ถูกสร้างขึ้นเพื่อการควบคุมคุณภาพการผลิตหม้อแปลงไฟฟ้าโดยเฉพาะ ระดับความแม่นยำ ±0.2% เป็นไปตามข้อกำหนดการวัดที่เข้มงวดของการทดสอบการยอมรับโรงงานสำหรับทั้งหม้อแปลงไฟฟ้าจำหน่ายและหม้อแปลงไฟฟ้ากำลัง การออกแบบแบบสองฟังก์ชันช่วยให้ผู้ผลิตสามารถตรวจสอบทั้งการปฏิบัติตามความจุที่กำหนดและพารามิเตอร์ประสิทธิภาพหลัก — การสูญเสียขณะไม่มีโหลด การสูญเสียขณะโหลด แรงดันไฟฟ้าอิมพีแดนซ์ และกลุ่มเวกเตอร์ — ในการตั้งค่าเครื่องมือเดียว สิ่งนี้ช่วยขจัดความจำเป็นในการใช้เครื่องทดสอบเฉพาะทางหลายเครื่องในสายการผลิต ลดการลงทุนด้านทุน การบำรุงรักษาการสอบเทียบ และข้อกำหนดการฝึกอบรมผู้ปฏิบัติงานในแผนก QC

คำถามที่ 2: ทีมบริหารสินทรัพย์ของบริษัทสาธารณูปโภคสามารถใช้เครื่องนี้เพื่อประเมินสภาพหม้อแปลงไฟฟ้าได้หรือไม่?

แน่นอน ผู้จัดการสินทรัพย์ของสาธารณูปโภคที่ทำการตัดสินใจเปลี่ยน ซ่อมแซม หรือเพิ่มภาระงาน ต้องการข้อมูลประสิทธิภาพหม้อแปลงไฟฟ้าที่เชื่อถือได้และแม่นยำ XHTX1318 ให้การประเมินสภาพที่ครอบคลุม: แนวโน้มการสูญเสียขณะไม่มีโหลดบ่งชี้ถึงการเสื่อมสภาพของแกนเหล็ก การเพิ่มขึ้นของการสูญเสียขณะโหลดบ่งชี้ถึงการเสื่อมสภาพของขดลวด และการเปลี่ยนแปลงของแรงดันไฟฟ้าอิมพีแดนซ์สามารถเผยให้เห็นการเสียรูปทางกล ช่วงอุณหภูมิการทำงานที่กว้าง (-25℃ ถึง +65℃) ช่วยให้สามารถทดสอบภาคสนามได้ตลอดทั้งปีในทุกเขตภูมิอากาศ และอินพุตกระแสไฟฟ้าช่วงคู่ (สูงสุด 100A) รองรับทุกอย่างตั้งแต่หม้อแปลงไฟฟ้าจำหน่ายขนาดเล็กไปจนถึงหม้อแปลงไฟฟ้ากำลังขนาดใหญ่โดยไม่ต้องใช้อุปกรณ์เสริมภายนอก

คำถามที่ 3: เครื่องนี้ให้บริการบริษัทปรับปรุงและดัดแปลงหม้อแปลงไฟฟ้าได้อย่างไร?

บริษัทปรับปรุงหม้อแปลงไฟฟ้าที่พันขดลวด ซ่อมแซม และอัปเกรดหม้อแปลงไฟฟ้าที่มีอยู่ จำเป็นต้องตรวจสอบว่าหน่วยที่สร้างขึ้นใหม่เป็นไปตามข้อกำหนดเดิมหรือที่อัปเกรดแล้วก่อนที่จะนำกลับมาใช้งาน ความสามารถในการวิเคราะห์กลุ่มเวกเตอร์ของ XHTX1318 มีคุณค่าอย่างยิ่งในที่นี้ — การตรวจสอบการเชื่อมต่อขดลวดที่ถูกต้องหลังจากการพันขดลวดใหม่ — ในขณะที่การวัดความจุและการสูญเสียให้หลักฐานที่เป็นเอกสารว่าหม้อแปลงไฟฟ้าที่ปรับปรุงแล้วเป็นไปตามพิกัดบนแผ่นป้ายชื่อ ความสามารถของเครื่องมือในการวัดความจุหม้อแปลงไฟฟ้าที่ไม่รู้จักหรือไม่ติดป้ายกำกับก็มีความสำคัญเช่นกันเมื่อประเมินแกนเหล็กที่เข้ามาเพื่อหาเส้นทางการอัปเกรดที่เป็นไปได้

คำถามที่ 4: เหมาะสำหรับบริษัทตรวจสอบพลังงานและที่ปรึกษาด้านประสิทธิภาพหรือไม่?

ที่ปรึกษาด้านประสิทธิภาพพลังงานที่ทำการตรวจสอบ ISO 50001 และการประเมินพลังงานในภาคอุตสาหกรรม ต้องการข้อมูลการสูญเสียหม้อแปลงไฟฟ้าที่แม่นยำเพื่อคำนวณโอกาสในการประหยัดพลังงานและ ROI สำหรับคำแนะนำในการเปลี่ยนหรือเพิ่มประสิทธิภาพโหลด ความแม่นยำ ±0.2% ของ XHTX1318 ในการวัดกำลังไฟฟ้า (แม้ที่ตัวประกอบกำลังไฟฟ้าต่ำซึ่งเป็นเรื่องปกติของการทดสอบหม้อแปลงไฟฟ้าขณะไม่มีโหลด) ให้ความเข้มงวดในการวัดที่จำเป็นสำหรับรายงานการตรวจสอบพลังงานที่สามารถพิสูจน์ได้ ความสามารถในการทดสอบทั้งช่วงแอคทีฟ (0–10V/0–10A) และพาสซีฟ (0–750V/0–100A) หมายความว่าที่ปรึกษาสามารถประเมินหม้อแปลงไฟฟ้าได้ในขณะที่ยังคงติดตั้งอยู่ ลดการหยุดชะงักของการผลิตที่สถานประกอบการของลูกค้า

คำถามที่ 5: สถาบันออกแบบวิศวกรรมไฟฟ้าสามารถใช้เครื่องนี้สำหรับการประเมินการประกวดราคาและการว่าจ้างได้หรือไม่?

สถาบันออกแบบและบริษัทที่ปรึกษาวิศวกรรมที่รับผิดชอบในการระบุหม้อแปลงไฟฟ้าในเอกสารประกวดราคาและตรวจสอบอุปกรณ์ที่จัดหาให้ระหว่างการว่าจ้าง ต้องการเครื่องมือวัดที่สามารถตรวจสอบข้อกล่าวอ้างของผู้ผลิตได้อย่างอิสระ การครอบคลุมพารามิเตอร์ที่ครอบคลุมของ XHTX1318 — ความจุ ประเภท การสูญเสียขณะไม่มีโหลดและขณะโหลด แรงดันไฟฟ้าอิมพีแดนซ์ และกลุ่มเวกเตอร์ — ช่วยให้นักออกแบบวิศวกรรมสามารถตรวจสอบรายการข้อมูลจำเพาะหลักทุกรายการกับเอกสารข้อมูลที่อนุมัติแล้ว ความแม่นยำ ±0.2% ให้ความมั่นใจในการวัดที่จำเป็นสำหรับรายงานการว่าจ้างอย่างเป็นทางการและการแก้ไขข้อขัดแย้งเมื่อประสิทธิภาพของอุปกรณ์ที่จัดหาให้ถูกตั้งคำถาม
