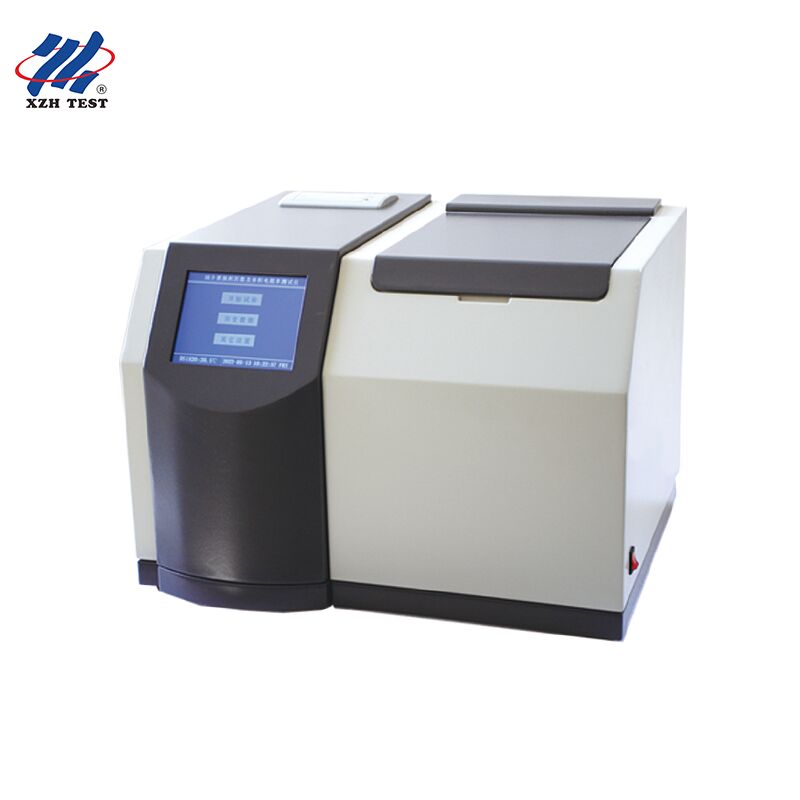

OTD & DDF Transformer Tester กับจอสัมผัส LCD

XHYS101

เครื่องทดสอบการสูญเสียไดอิเล็กทริกของน้ำมันฉนวน XHYS101 ทำหน้าที่เป็นอุปกรณ์เฉพาะสำหรับการวัดค่าการสูญเสียไดอิเล็กทริก ค่าสัมประสิทธิ์ไดอิเล็กทริกสัมพัทธ์ และความต้านทานจำเพาะของปริมาตรของของเหลวฉนวนที่ใช้ในอุปกรณ์ไฟฟ้า ด้วยการผสานรวมเทคโนโลยีไมโครคอมพิวเตอร์ชิปเดี่ยวขั้นสูง เครื่องมือนี้จึงตระหนักถึงระบบอัตโนมัติแบบไม่ต้องดูแลตลอดขั้นตอนการทดสอบทั้งหมด ซึ่งรวมถึงการเพิ่มอุณหภูมิ การบำรุงรักษาอุณหภูมิที่แม่นยำ การสุ่มตัวอย่างข้อมูลความแม่นยำสูง การดำเนินการทางคณิตศาสตร์ การแสดงผลลัพธ์แบบเรียลไทม์ การพิมพ์รายงาน และการจัดเก็บข้อมูลระยะยาว

ข้อมูลจำเพาะทางเทคนิค

☆ แรงดันไฟฟ้า: AC 220V±10%

☆ ความถี่ไฟฟ้า: 50Hz/60Hz ±1%

☆ ช่วงการวัด: ความจุ: 5pF～200pF

ค่าสัมประสิทธิ์ไดอิเล็กทริกสัมพัทธ์: 1.000～30.000

ตัวประกอบการสูญเสียไดอิเล็กทริก: 0.00001～100

ความต้านทาน DC: 2.5 MΩm～20 TΩm

ความแม่นยำในการวัด: ค่าสัมประสิทธิ์ไดอิเล็กทริกสัมพัทธ์: ±(1～10)% ของค่าที่อ่านได้

ตัวประกอบการสูญเสียไดอิเล็กทริก: ±(5% ของค่าที่อ่านได้ ± 0.0002)

ความต้านทาน DC: ±10% ของค่าที่อ่านได้

ความละเอียด: ความจุ: 0.01pF

ค่าสัมประสิทธิ์ไดอิเล็กทริกสัมพัทธ์: 0.001

ตัวประกอบการสูญเสียไดอิเล็กทริก: 0.00001

ช่วงการวัดอุณหภูมิ: 40～120℃

ข้อผิดพลาดในการวัดอุณหภูมิ: ±0.5℃

แรงดันไฟฟ้าทดสอบ AC: 200～2200V, ปรับได้ต่อเนื่อง, ความถี่ 50Hz

แรงดันไฟฟ้าทดสอบ DC: 0～500V, ปรับได้ต่อเนื่อง

การใช้พลังงาน: 500W

การแก้ไขปัญหา
1. หน้าจอแสดงผล "ไฟฟ้าลัดวงจรของถ้วยขั้วไฟฟ้า"
คำตอบ: ขั้นแรก ให้ตรวจสอบว่าร่องตำแหน่งของขั้วไฟฟ้าด้านในและด้านนอกตรงกันหรือไม่ จากนั้นตรวจสอบว่า "ขั้วไฟฟ้าด้านใน" หลวมหรือไม่ สิ่งสำคัญคือต้องตรวจสอบว่าขั้วไฟฟ้าด้านในหลวมหรือไม่
2. หน้าจอแสดงผล "โปรดทำการ [สอบเทียบถ้วยเปล่า]"
คำตอบ: จำเป็นต้องสอบเทียบถ้วยเปล่าเมื่อค่าความจุของถ้วยเปล่าไม่อยู่ในช่วง 60±5pF; ① ขั้วไฟฟ้าด้านในและด้านนอกของถ้วยน้ำมันวางไม่ถูกต้องหรือไม่ประกอบขั้วไฟฟ้าด้านในอย่างถูกต้อง ส่งผลให้เกิดการคายประจุ; ② ถ้วยน้ำมันไม่สะอาด และมีสิ่งสกปรกระหว่างขั้วไฟฟ้าด้านในและด้านนอก ต้องทำความสะอาด
3. เสียงกริ่งดัง 5 ครั้ง และเครื่องมือกลับไปที่อินเทอร์เฟซเปิดเครื่อง
คำตอบ: ① ตรวจสอบว่าค่าความจุของถ้วยเปล่าอยู่ในช่วง 60±5pF หรือไม่ ② ตรวจสอบว่าวางถ้วยน้ำมันอย่างถูกต้องหรือไม่ และมีการคายประจุหรือไม่
4. เมื่อวัดความต้านทาน DC เวลาทางเคมีไฟฟ้ายังคงไม่เปลี่ยนแปลงที่ 60 วินาที
คำตอบ: ตรวจสอบว่านาฬิกาของเครื่องมือทำงานอยู่หรือไม่ และปรับนาฬิกา
5. จะทำอย่างไรหากหลักสุดท้ายของพารามิเตอร์แรงดันไฟฟ้าที่ตั้งไว้ไม่ใช่ศูนย์
คำตอบ: ใช้ปุ่ม [ลดลง] เพื่อลดค่าแรงดันไฟฟ้าที่ตั้งไว้ จากนั้นใช้ปุ่ม [เพิ่มขึ้น] เพื่อปรับ
