| สถานที่กำเนิด: | ซีอาน มณฑลส่านซี ประเทศจีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | ISO CE |
| หมายเลขรุ่น: | เอ็กซ์เอชบีบี128บี |

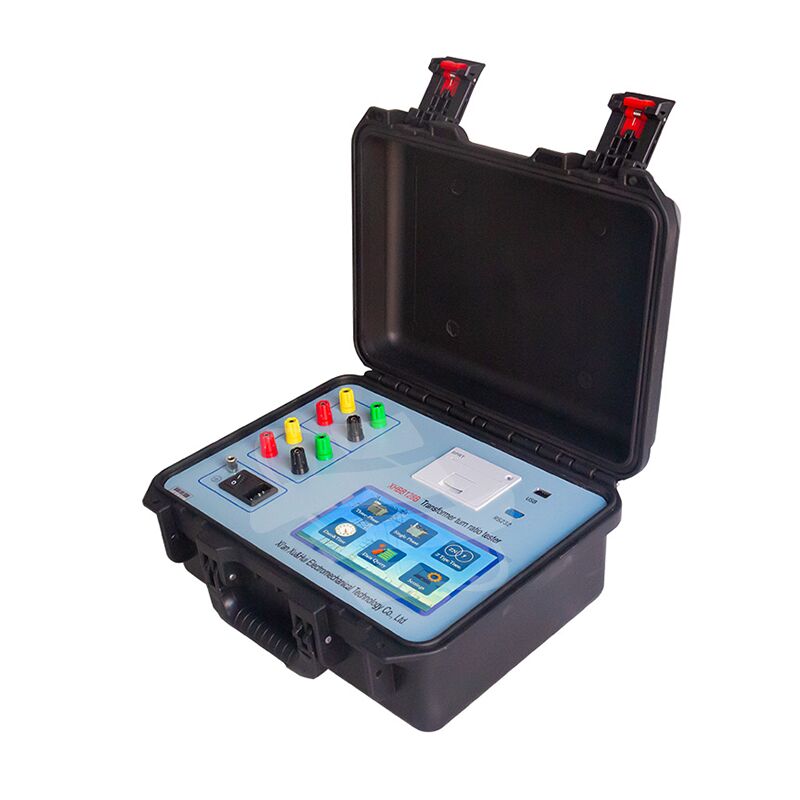

XHBB128B เครื่องทดสอบอัตราส่วนรอบหม้อแปลงไฟฟ้า (TTR) เป็นเครื่องมือวินิจฉัยแบบสามเฟสที่มีความแม่นยำสูง ออกแบบมาเพื่อการวัดอัตราส่วนรอบและอัตราส่วนแรงดันไฟฟ้าของหม้อแปลงไฟฟ้าสามเฟสได้อย่างรวดเร็วและแม่นยำ การทดสอบอัตราส่วนรอบหม้อแปลงไฟฟ้าเป็นข้อกำหนดที่สำคัญในหลายสถานการณ์: ในระหว่างการควบคุมคุณภาพการผลิต ก่อนการเริ่มใช้งานหม้อแปลงไฟฟ้าใหม่ และตามขั้นตอนการทดสอบป้องกันของอุตสาหกรรมไฟฟ้า เครื่องมือนี้จะตรวจสอบความแม่นยำของอัตราส่วนรอบ ประเมินประสิทธิภาพของตัวเปลี่ยนแท็ป ตรวจจับการลัดวงจรระหว่างรอบ และยืนยันความเข้ากันได้ในการทำงานแบบขนาน ขับเคลื่อนด้วยแหล่งจ่ายไฟอินเวอร์เตอร์สามเฟสความแม่นยำที่เป็นกรรมสิทธิ์เฉพาะ — ไม่ใช่ไฟเมนเฟสเดียว — XHBB128B จะกำจัดการรบกวนฮาร์มอนิกจากกริดเพื่อความสมบูรณ์ของการวัดที่เหนือกว่า หน้าจอสัมผัสสี LCD ขนาด 7 นิ้ว ระบบป้องกันที่ครอบคลุม และโครงสร้างที่ทนทานพร้อมใช้งานภาคสนาม ทำให้เป็นโซลูชัน TTR ที่สมบูรณ์แบบสำหรับสายการผลิต การเริ่มใช้งานภาคสนาม และการบำรุงรักษาตามปกติ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| การวัด | |
| ช่วงการทดสอบ | 0.9 – 10000 |
| ความแม่นยำ (0.9–500) | ±0.1% + 2 หลัก |
| ความแม่นยำ (501–2000) | ±0.2% + 2 หลัก |
| ความแม่นยำ (2001–10000) | ±0.5% + 2 หลัก |
| ความละเอียด | 0.0001 ขั้นต่ำ |
| แรงดันไฟฟ้าขาออก | ปรับอัตโนมัติขึ้นอยู่กับโหลด |
| กำลังไฟและสภาพแวดล้อม | |
| แหล่งจ่ายไฟทำงาน | AC 220V ± 10%, 50 ± 1 Hz |
| อุณหภูมิแวดล้อม | -10℃ ถึง +40℃ |
| ความชื้นสัมพัทธ์ | ≤ 85%, ไม่มีการควบแน่น |
| กายภาพ | |
| ขนาด (ยูนิตหลัก) | 360 × 290 × 170 มม. |
| ขนาด (กล่องสายเคเบิล) | 360 × 290 × 170 มม. |
| น้ำหนัก (ยูนิตหลัก) | 5.9 กก. |
| น้ำหนัก (กล่องสายเคเบิล) | 5.65 กก. |

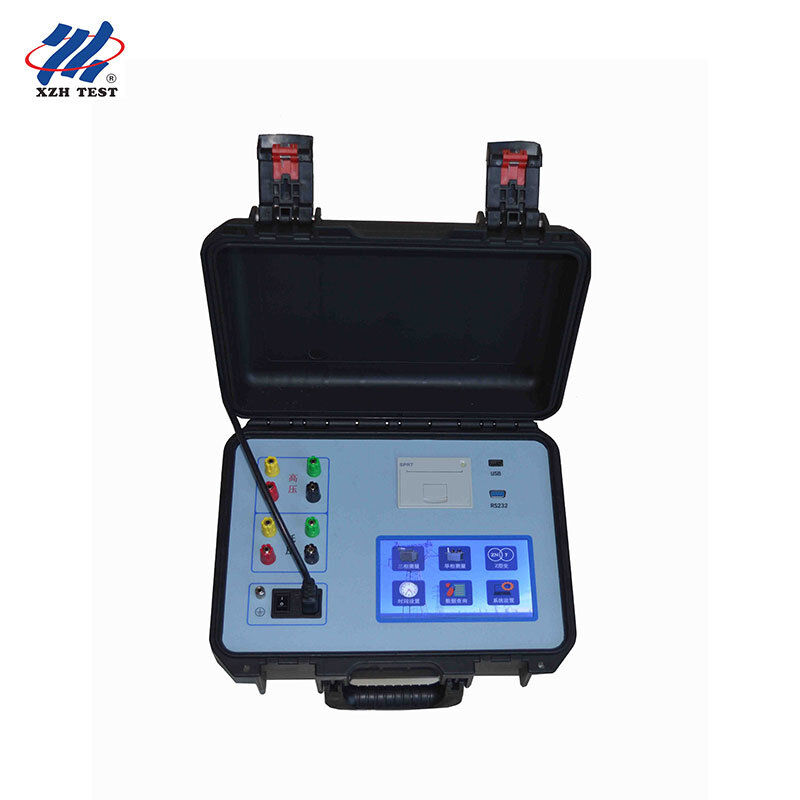

| ส่วนประกอบ | ฟังก์ชัน |
|---|---|
| หน้าจอสัมผัส LCD ขนาด 7 นิ้ว | หน้าจอสัมผัสสีพร้อมการปรับแสงพื้นหลังแบบดิจิทัล แสดงเมนูการทำงานและผลการทดสอบ |
| ขั้วต่อแรงดันไฟฟ้าสูง | สีเหลือง เขียว แดง ดำ — ต่อเข้ากับเฟส A, B, C และนิวทรัล (O) ที่ด้าน HV ของหม้อแปลง |
| ขั้วต่อแรงดันไฟฟ้าต่ำ | สีเหลือง เขียว แดง ดำ — ต่อเข้ากับเฟส a, b, c และนิวทรัล (o) ที่ด้าน LV ของหม้อแปลง |
| อินพุตไฟ AC220V | อินพุตไฟสำหรับเครื่องมือ ต่อเข้ากับแหล่งจ่ายไฟเมน AC220V |
| กราวด์ป้องกัน | ขั้วต่อกราวด์ที่เชื่อถือได้เพื่อความปลอดภัยของผู้ปฏิบัติงาน |
| พอร์ต RS232 / USB | การสื่อสารแบบอนุกรมและการจัดเก็บข้อมูล USB สำหรับการส่งออกข้อมูล |
| เครื่องพิมพ์ในตัว | พิมพ์ผลการทดสอบทันทีหลังจากการวัดเสร็จสิ้น |
หากผลการทดสอบผิดปกติ เครื่องมือสามารถตรวจสอบได้โดยใช้ขั้นตอนการทดสอบตนเองดังนี้:
ต่อคลิปแรงดันไฟฟ้าสูงสีเหลือง/เขียว/แดง/ดำเข้าด้วยกัน และต่อคลิปแรงดันไฟฟ้าต่ำสีเหลือง/เขียว/แดง/ดำเข้าด้วยกันในลักษณะเดียวกัน เลือกโหมดการเชื่อมต่อ Y-Y-0 หรือ D-D-0 แล้วกด OK เพื่อเริ่มการวัด เครื่องมือที่ทำงานปกติจะแสดงค่า 1.0000 ค่าอื่นใดบ่งชี้ถึงปัญหาที่อาจเกิดขึ้นกับเครื่องมือซึ่งต้องได้รับการซ่อมบำรุง
อีกทางเลือกหนึ่ง สามารถต่อคลิปสายทดสอบแรงดันไฟฟ้าสูงและแรงดันไฟฟ้าต่ำเข้าด้วยกัน (ตรวจสอบให้แน่ใจว่าปลายสายที่ต่อถึงกันอย่างน่าเชื่อถือ)
