| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE, ISO |
| หมายเลขรุ่น: | XHDD503E |
ระบุตำแหน่งจุดบกพร่องได้อย่างรวดเร็วและแม่นยำสำหรับสายเคเบิลประเภทต่างๆ ด้วยเทคโนโลยีการตรวจจับขั้นสูง
| คุณลักษณะ | ค่า |
|---|---|
| รุ่น NO. | XHDD503E |
| การใช้งาน | เครื่องทดสอบสายเคเบิลเครือข่าย, เครื่องทดสอบสายสัญญาณเสียง, เครื่องทดสอบสายโคแอกเซียล, เครื่องทดสอบสายดิจิทัล |
| พลังงาน | ไฟฟ้า |
| ตัวกรอง | 200Hz-1600Hz ตัวเลือก |
| อัตราขยายเอาต์พุต | 16 ระดับ (0~112dB) |
| ความแม่นยำในการวางตำแหน่งด้วยเสียง-แม่เหล็ก | น้อยกว่า 0.2 ม. |
| ความแม่นยำในการวางตำแหน่งแรงดันไฟฟ้าแบบขั้นบันได | น้อยกว่า 0.5 ม. |
| ความแม่นยำในการระบุเส้นทาง | น้อยกว่า 0.5 ม. |
| การรับประกัน | 12 เดือน |

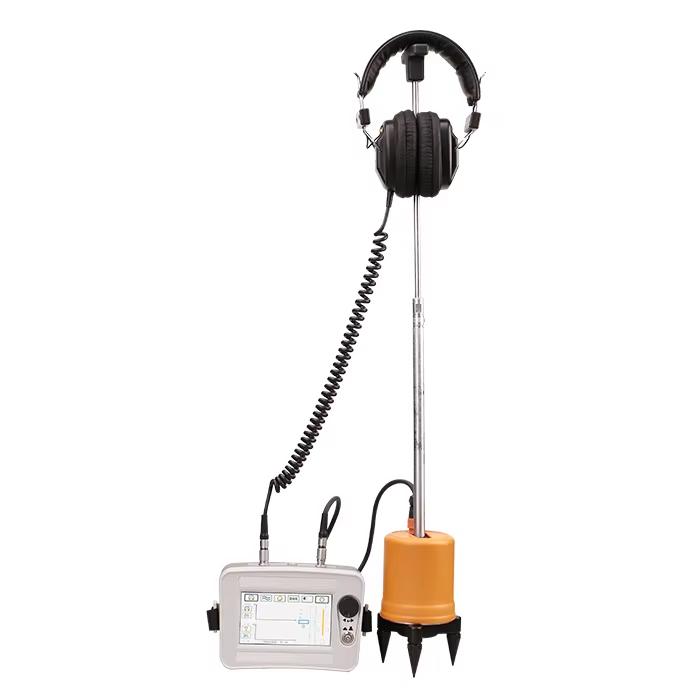

เครื่องระบุตำแหน่งข้อบกพร่องของสายเคเบิลใช้หลักการรับแรงสั่นสะเทือนและการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อระบุตำแหน่งข้อบกพร่องของสายเคเบิลอย่างแม่นยำ เครื่องกำเนิดพัลส์แรงดันสูงสร้างการปล่อยแฟลชโอเวอร์ที่จุดบกพร่อง โดยมีคลื่นการสั่นสะเทือน คลื่นเสียง และคลื่นแม่เหล็กไฟฟ้าที่ตรวจจับโดยโพรบพิเศษของเครื่องมือ
เครื่องมือนี้เหมาะสำหรับการระบุตำแหน่งข้อบกพร่องต่างๆ ในสายไฟ สายโคแอกเซียลความถี่สูง สายไฟถนน และสายไฟใต้ดิน รวมถึงความต้านทานต่ำ ไฟฟ้าลัดวงจร วงจรเปิด การรั่วไหลความต้านทานสูง และข้อบกพร่องแฟลชโอเวอร์ความต้านทานสูง
| พารามิเตอร์ตัวกรอง | All-pass: 100Hz~1600Hz Low pass: 100Hz~300Hz Qualcomm: 160Hz~1600Hz Bandpass: 200Hz~600Hz |
| อัตราขยายช่องสัญญาณ | ปรับได้ 8 ระดับ |
| อัตราขยายช่องแม่เหล็ก | ปรับได้ 8 ระดับ |
| อัตราขยายแรงดันไฟฟ้าแบบขั้นบันได | ปรับได้ 8 ระดับ |
| อิมพีแดนซ์เอาต์พุต | 350Ω |
| ความแม่นยำในการวางตำแหน่งด้วยเสียงแม่เหล็ก | ≤0.1m |
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมมาตรฐาน 4*18650 |
| เวลาสแตนด์บาย | มากกว่า 8 ชั่วโมง |
| ขนาด | 428L×350W×230H |
| น้ำหนัก | 7 กก. |
| สภาพแวดล้อมในการทำงาน | -25~65ºC; ความชื้นสัมพัทธ์: ≤90% |
1. วิธีการซิงโครไนซ์ด้วยเสียง-แม่เหล็ก: รวมการวัดเสียงแบบดั้งเดิมเข้ากับการตรวจจับสัญญาณแม่เหล็กไฟฟ้าเพื่อการระบุตำแหน่งข้อบกพร่องที่แม่นยำโดยการวัดความแตกต่างของเวลาในระหว่างสัญญาณ
2. วิธีเสียงบริสุทธิ์: ใช้เซ็นเซอร์การสั่นสะเทือนของเสียงเพื่อแปลงสัญญาณเสียงเป็นสัญญาณไฟฟ้าสำหรับการระบุจุดบกพร่องผ่านหูฟังหรือจอแสดงผล
3. วิธีแม่เหล็กบริสุทธิ์: กำหนดเส้นทางสายเคเบิลและตำแหน่งข้อบกพร่องผ่านลักษณะของสัญญาณพัลส์ที่ตรวจพบโดยขดลวดเหนี่ยวนำ
4. วิธี A-frame: ใช้การวัดความแตกต่างของศักย์ไฟฟ้าเพื่อระบุข้อบกพร่องของสายดินในสายเคเบิลใต้ดินผ่านการวิเคราะห์สนามไฟฟ้า
