เครื่องชี้แจงความผิดพลาดของสายไฟฟ้าใต้ดิน พร้อมการตรวจจับเสียง-แม่เหล็ก การปรับขนาดสูงสุด 500000 เท่า การทํางานต่อเนื่อง 20 ชั่วโมง

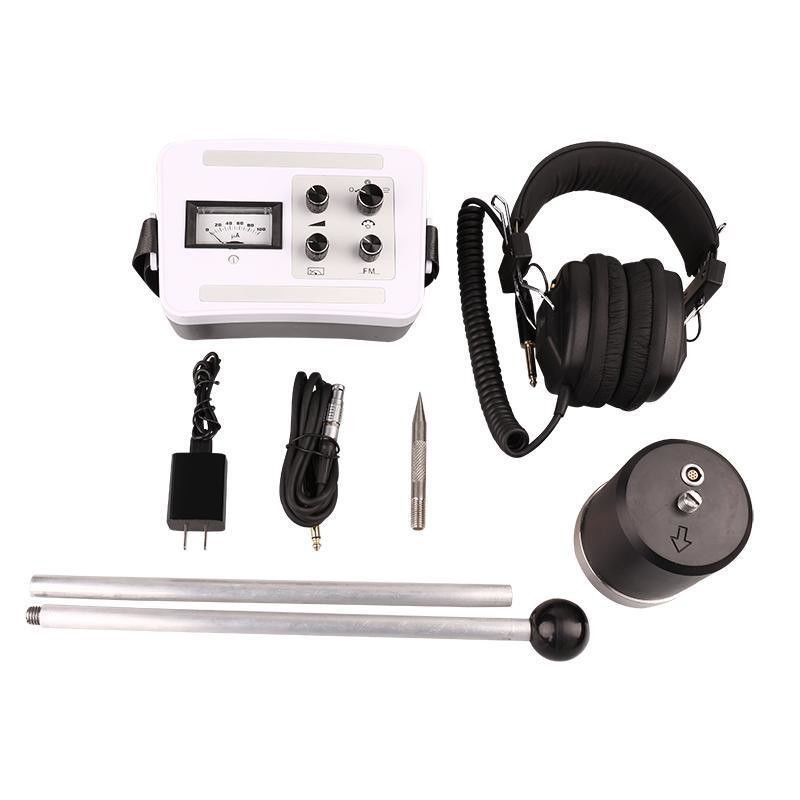

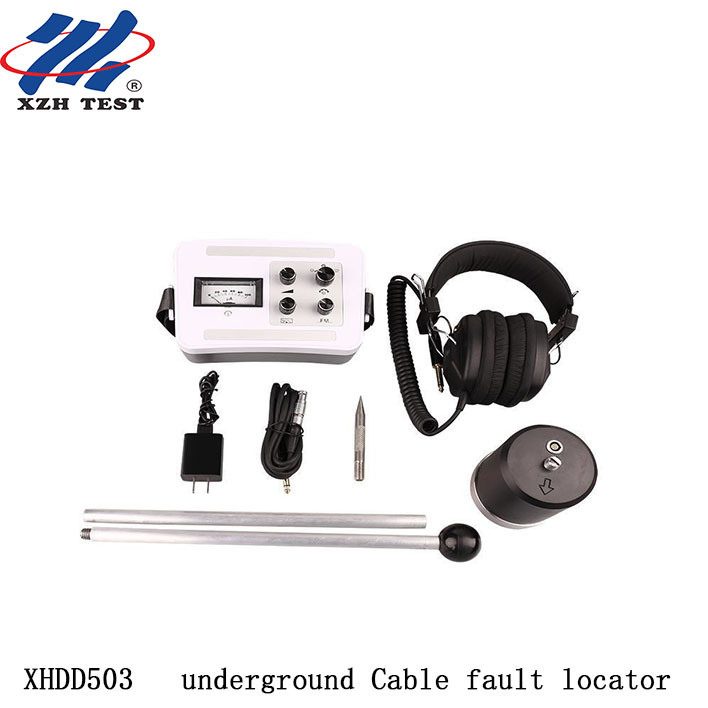

ตัวชี้ข้อบกพร่องของสายเคเบิล XHDD503 ใช้หลักการรับแรงสั่นสะเทือนและหลักการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อระบุตำแหน่งข้อบกพร่องของสายเคเบิลใต้ดินอย่างแม่นยำ ด้วยความช่วยเหลือของเครื่องกำเนิดพัลส์ไฟฟ้าแรงสูง การปล่อยแฟลชโอเวอร์ที่จุดฟอลต์จะสร้างคลื่นการสั่นสะเทือน คลื่นเสียง และคลื่นแม่เหล็กไฟฟ้า ปรากฏการณ์ทางกายภาพเหล่านี้ถูกหยิบขึ้นมาโดยโพรบเฉพาะทาง จากนั้นจะขยายและประมวลผลโดยเครื่องมือ และแสดงให้ผู้ปฏิบัติงานพิจารณาจากการได้ยินและการมองเห็น เพื่อให้ได้ตำแหน่งข้อบกพร่องที่แม่นยำเหนือสายเคเบิลโดยตรง

เหมาะสำหรับความต้านทานต่ำ การลัดวงจร วงจรเปิด และการขาดการเชื่อมต่อของสายไฟ สายโคแอกเชียลความถี่สูง สายไฟถนน และสายไฟแบบฝังที่ทำจากวัสดุหลากหลายที่มีหน้าตัดและตัวกลางต่างกัน สอดคล้องตามมาตรฐาน DL/T 849.2-2019 สำหรับเครื่องตรวจจับข้อบกพร่องของสายเคเบิล

วิธีการประสานเสียงและแม่เหล็กเป็นเทคนิคการระบุตำแหน่งข้อบกพร่องที่มีความแม่นยำสูงและมีเอกลักษณ์เฉพาะตัว หลักการของมันขึ้นอยู่กับตำแหน่งเสียงแบบดั้งเดิม เสริมด้วยการตรวจจับและการประยุกต์ใช้สัญญาณแม่เหล็กไฟฟ้า

เมื่อพัลส์ไฟฟ้าแรงสูงกระทำกับสายเคเบิลที่ชำรุด การคายประจุวาบไฟตามผิวจะเกิดขึ้นที่จุดฟอลต์ ทำให้เกิดคลื่นสั่นสะเทือน คลื่นเสียง คลื่นแม่เหล็กไฟฟ้า และปรากฏการณ์ทางกายภาพอื่นๆ เครื่องมือจะตรวจจับสัญญาณเหล่านี้ไปพร้อมๆ กันผ่านการออกแบบช่องสัญญาณคู่ (อะคูสติก + แม่เหล็ก) ด้วยการเปรียบเทียบความแตกต่างของเวลาระหว่างสัญญาณแม่เหล็กไฟฟ้า (การแพร่กระจายในระยะใกล้) และสัญญาณเสียง ระบบจะคำนวณระยะห่างที่แม่นยำไปยังจุดความผิดปกติ ผู้ปฏิบัติงานจะเคลื่อนโพรบเพื่อค้นหาจุดที่มีความต่างของเวลาน้อยที่สุด ซึ่งระบุตำแหน่งความผิดปกติที่แน่นอนด้านล่าง

ช่องเสียงและแม่เหล็กที่ขับเคลื่อนโดยอิสระช่วยเพิ่มความสามารถในการป้องกันการรบกวนได้อย่างมาก ทำให้เครื่องมือนี้มีประสิทธิภาพแม้ในสภาพแวดล้อมที่มีเสียงรบกวนทางไฟฟ้า ซึ่งเครื่องตรวจจับเสียงแบบช่องเดียวแบบดั้งเดิมประสบปัญหา

บริการหลังการขาย:รับประกันฟรี 12 เดือนสำหรับปัญหาด้านคุณภาพผลิตภัณฑ์ การบำรุงรักษาตลอดอายุการใช้งาน และการสนับสนุนด้านเทคนิค
