รายละเอียดสินค้า
XHDD503B เครื่องระบุตำแหน่งจุดบกพร่องสายเคเบิลดิจิทัลเป็นเครื่องระบุตำแหน่งแบบอะคูสติก-แม่เหล็กซิงโครนัส ซึ่งใช้ร่วมกับเครื่องกำเนิดสัญญาณแรงดันสูง
เป็นอุปกรณ์ระบุตำแหน่งจุดบกพร่องสายเคเบิลไฟฟ้าแบบพกพาและชาญฉลาด มันผสานรวมเทคโนโลยีอื่นๆ ให้โหมดการทดสอบที่หลากหลายและข้อมูลพร้อมท์ที่หลากหลายและหลากหลาย และทำการระบุตำแหน่งจุดบกพร่องของสายเคเบิลอย่างมีประสิทธิภาพ แม่นยำ และน่าพอใจ เป็นเครื่องมือสำคัญสำหรับการซ่อมแซมฉุกเฉินของจุดบกพร่องสายเคเบิลไฟฟ้า
ตัวบ่งชี้ทางเทคนิค
1. ฟังก์ชันการระบุตำแหน่งแบบอะคูสติกและแม่เหล็กซิงโครนัส
(1) ช่องเสียง
ก) แบนด์วิดท์
| ผ่านทั้งหมด |
100Hz~1 500Hz |
| ผ่านต่ำ |
100Hz~400Hz |
| ผ่านสูง |
1 50Hz~1 500Hz |
| ผ่านแบนด์ |
200Hz~600Hz |
| อัตราขยายสัญญาณสูงสุด |
>=100dB |
| ความแม่นยำในการระบุตำแหน่ง |
0.1m |
| แบตเตอรี่ |
ชุดแบตเตอรี่ลิเธียมไอออนในตัว, แรงดันไฟฟ้า 8.4V, ความจุ 2.4Ah |
| เวลาใช้งาน |
เวลาใช้งานต่อเนื่อง > 8 ชั่วโมง |
| เครื่องชาร์จ |
อินพุต AC220V±10%, 50Hz; เอาต์พุตเล็กน้อย 8.4V, 1A |
| เวลาในการชาร์จ |
<6 ชั่วโมง |
| โหมดการแสดงผล |
LCD สีขนาด 5 นิ้ว, ความละเอียด 854*480, พร้อมฟังก์ชันสัมผัส |
| อุณหภูมิแวดล้อม |
-10℃－55℃, ความชื้น 5-90%RH, ระดับความสูง<4500m |
2. โหมดลดเสียงรบกวนพื้นหลังแบบอะคูสติกและแม่เหล็กซิงโครนัส (BNR)
3. กราฟแท่งแสดงความแรงของสัญญาณเสียง, เกณฑ์การทริกเกอร์เสียงที่ปรับได้
4. กราฟแท่งแสดงความแรงของสัญญาณแม่เหล็กไฟฟ้า, เกณฑ์การทริกเกอร์สนามแม่เหล็กที่ปรับได้, พร้อมฟังก์ชันพร้อมท์การทริกเกอร์สนามแม่เหล็ก
5. โหมดการวางตำแหน่งวิธีผลต่างเวลาอะคูสติก-แม่เหล็ก: การแสดงผลคลื่น, ผลต่างเวลาอะคูสติก-แม่เหล็กสูงสุดคือ 80ms ซึ่งสามารถคำนวณได้โดยอัตโนมัติและวิเคราะห์ด้วยตนเอง มีความสามารถในการบันทึกผลต่างเวลาอะคูสติก-แม่เหล็กล่าสุด
วัตถุประสงค์เครื่องมือชี้ตำแหน่งแบบอะคูสติก-แม่เหล็กซิงโครนัส ใช้ร่วมกับเครื่องกำเนิดสัญญาณแรงดันสูง เป็นอุปกรณ์ระบุตำแหน่งจุดบกพร่องสายเคเบิลไฟฟ้าแบบพกพาและชาญฉลาด
มันผสานรวมเทคโนโลยีการวางตำแหน่งผลต่างเวลาอะคูสติก-แม่เหล็ก เทคโนโลยีลดเสียงรบกวน การทดสอบเสริมเส้นทาง และเทคโนโลยีอื่นๆ โหมดการทดสอบและข้อมูลพร้อมท์ที่หลากหลายและหลากหลายสามารถทำการระบุตำแหน่งจุดบกพร่องของสายเคเบิลได้อย่างมีประสิทธิภาพ แม่นยำ และน่าพอใจ ซึ่งเป็นเครื่องมือสำคัญสำหรับการซ่อมแซมฉุกเฉินของจุดบกพร่องสายเคเบิลไฟฟ้า
บรรจุด้วยเคสป้องกัน PVC แบบพกพา สวยงาม พกพาสะดวก น้ำหนักเบาระดับการป้องกันไม่ต่ำกว่า IP54
1. การใช้เทคโนโลยีการวางตำแหน่งแบบอะคูสติก-แม่เหล็กซิงโครนัสเพื่อคำนวณผลต่างเวลาอะคูสติก-แม่เหล็กโดยอัตโนมัติและลดการพึ่งพาการตรวจสอบเสียง
2. เทคโนโลยีลดเสียงรบกวนพื้นหลังสามารถกรองเสียงรบกวนจากสิ่งแวดล้อมได้อย่างมีประสิทธิภาพและเน้นเสียงปล่อยประจุ ณ ตำแหน่งที่เกิดข้อผิดพลาด
3. การรวมวิธีการวัดอะคูสติกแบบดั้งเดิมและวิธีการอะคูสติก-แม่เหล็กขั้นสูง ผู้ปฏิบัติงานสามารถเลือกได้อย่างอิสระตามนิสัยการใช้งาน
4. ค่าเกนและค่าทริกเกอร์ของสัญญาณอะคูสติกและสัญญาณแม่เหล็กสามารถปรับได้ด้วยตนเอง ซึ่งสะดวกกว่าสำหรับการระบุตำแหน่ง
5. พารามิเตอร์สามารถปรับได้ เลือกพารามิเตอร์ตัวกรองที่เหมาะสมเพื่อระงับเสียงรบกวนจากสิ่งแวดล้อม
6. LCD ไฮไลท์แบบสัมผัสขนาด 5 นิ้ว ช่วยให้มั่นใจได้ถึงการมองเห็นในแสงแดด
7. ใช้พลังงานจากแบตเตอรี่ลิเธียมไอออนความจุสูงในตัวพร้อมเครื่องชาร์จแบบเร็ว
8. ขนาดเล็กและพกพาได้ น้ำหนักเบา

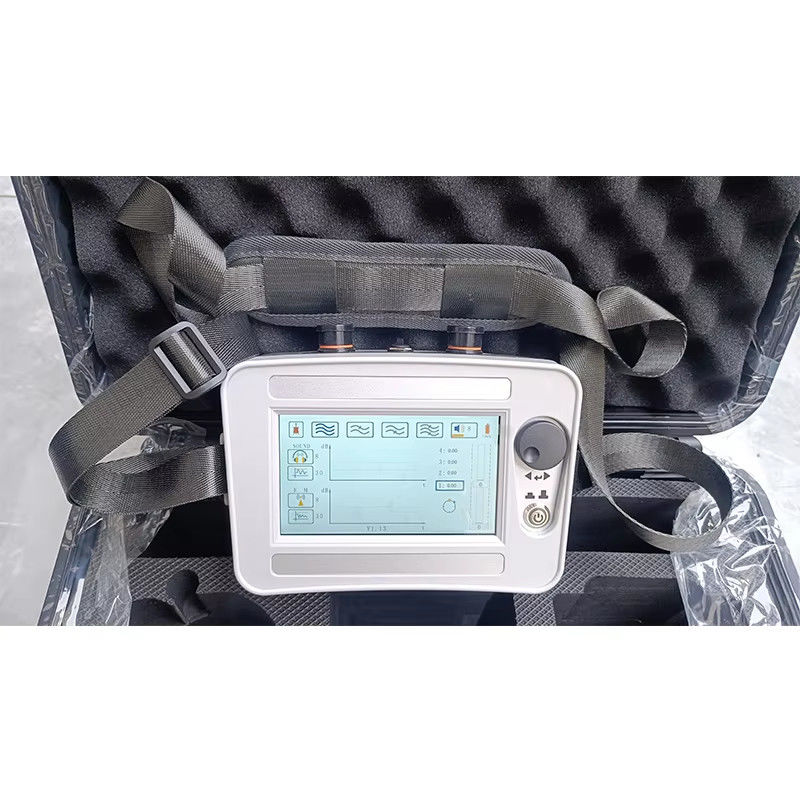

มีพื้นที่แสดงผลสำหรับคลื่นเสียงและคลื่นแม่เหล็กบนหน้าจอ และผลต่างเวลาระหว่างทั้งสองจะแสดงทางด้านขวา วิธีการซิงโครไนซ์อะคูสติก-แม่เหล็กใช้เพื่อวัดจุดบกพร่องของสายเคเบิลอย่างแม่นยำ ทำให้การตรวจจับง่ายขึ้นและเร็วขึ้น
