| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | XHDD503E |
XHDD503E
The เครื่องระบุตำแหน่งข้อผิดพลาดของสายเคเบิล XHDD503Eใช้หลักการของการรับแรงสั่นสะเทือนและการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อระบุตำแหน่งเฉพาะของจุดข้อผิดพลาดของสายเคเบิล ใช้เครื่องกำเนิดพัลส์แรงดันสูงเพื่อทำให้เกิดการปล่อยแฟลชโอเวอร์ที่จุดข้อผิดพลาด ปรากฏการณ์ทางกายภาพ เช่น คลื่นสั่นสะเทือน คลื่นเสียง และคลื่นแม่เหล็กไฟฟ้าที่เกิดจากการปล่อยแฟลชโอเวอร์ที่จุดข้อผิดพลาด จะถูกรับโดยโพรบพิเศษของเครื่องมือชี้ตำแหน่ง ขยาย ประมวลผล แสดงผล และส่งออกโดยเครื่องมือชี้ตำแหน่งข้อผิดพลาดของสายเคเบิล ตำแหน่งที่แม่นยำของจุดข้อผิดพลาดถูกกำหนดโดยการได้ยินและการมองเห็นของผู้ทดสอบ กล่าวคือ งานในการระบุตำแหน่งจุดข้อผิดพลาดของสายเคเบิลอย่างแม่นยำ "โดยตรงเหนือสายเคเบิลและภายในขอบเขตของการวัดคร่าวๆ" เสร็จสมบูรณ์
เครื่องระบุตำแหน่งข้อผิดพลาดของสายเคเบิลนี้เหมาะสำหรับข้อผิดพลาดแบบความต้านทานต่ำ ไฟฟ้าลัดวงจร วงจรเปิด และการตัดการเชื่อมต่อของสายไฟ สายเคเบิลความถี่สูง สายเคเบิลไฟถนน และสายไฟใต้ดินที่ทำจากวัสดุต่างๆ ที่มีส่วนตัดขวางและสื่อต่างๆ กัน รวมถึงการรั่วไหลความต้านทานสูงและการปล่อยแฟลชโอเวอร์ความต้านทานสูง
คุณสมบัติของผลิตภัณฑ์
1. จอ LCD ความสว่างสูงแบบสัมผัสขนาด 5 นิ้วช่วยให้มองเห็นได้ภายใต้แสงแดด
2. มีโหมดการทดสอบ 4 โหมด: มาตรฐาน, ปรับปรุง, ลดเสียงรบกวน และกำหนดเอง
3. มีฟังก์ชันการวางตำแหน่ง 4 ฟังก์ชัน: การซิงโครไนซ์ด้วยเสียงแม่เหล็ก, เสียงบริสุทธิ์, แม่เหล็กบริสุทธิ์ และแรงดันไฟฟ้าแบบขั้นบันได
4. มีเทคโนโลยีลดเสียงรบกวนพื้นหลังและสามารถเลือกวิธีการกรองได้หลากหลาย
5. มาพร้อมกับฟังก์ชัน BNR และปิดเสียง
4. มีการระบุการเบี่ยงเบนเส้นทาง
5. มาพร้อมกับเซ็นเซอร์สัญญาณแยกทางกายภาพหลายชั้น ระดับกันน้ำ IP65
6. แบตเตอรี่ลิเธียมความจุสูงในตัว เวลาสแตนด์บายยาวนาน พร้อมเครื่องชาร์จเร็ว
7. ขนาดเล็กและน้ำหนักเบา ใช้งานง่าย และส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรที่เรียบง่าย
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ตัวกรอง | lAll-pass: 100Hz~1600Hz |
| lLow pass: 100Hz~300Hz | |
| lQualcomm: 160Hz~1600Hz | |
| lBandpass: 200Hz~600Hz | |
| การขยายช่องสัญญาณ: | ปรับได้ 8 ระดับ |
| การขยายช่องสัญญาณแม่เหล็ก: | ปรับได้ 8 ระดับ |
| การขยายแรงดันไฟฟ้าแบบขั้นบันได: | ปรับได้ 8 ระดับ |
| การขยายเอาต์พุต: | 16 ระดับ (0~112db) |
| อิมพีแดนซ์เอาต์พุต: | 350Ω |
| ความแม่นยำในการวางตำแหน่งด้วยเสียงแม่เหล็ก: | ≤0.1m |
| ความแม่นยำในการวางตำแหน่งแรงดันไฟฟ้าแบบขั้นบันได: | ≤ 0.5m |
| ความแม่นยำในการระบุเส้นทาง: | ≤ 0.5m |
| มีฟังก์ชันลดเสียงรบกวนพื้นหลัง BNR และฟังก์ชันลดเสียงรบกวนแบบปิดเสียง | |
| วิธีการควบคุมการแสดงผล: | การควบคุมหน้าจอสัมผัสความสว่างสูงขนาด 5 นิ้ว |
| แหล่งจ่ายไฟ: | แบตเตอรี่ลิเธียมมาตรฐาน 4*18650 |
| เวลาสแตนด์บาย: | มากกว่า 8 ชั่วโมง |
| อุณหภูมิแวดล้อม: | -25~65℃; ความชื้นสัมพัทธ์: ≤90% |
Working principle
1. วิธีการซิงโครไนซ์ด้วยเสียงแม่เหล็ก:
วิธีการซิงโครไนซ์ด้วยเสียงแม่เหล็กเป็นวิธีการที่แม่นยำและไม่เหมือนใครสำหรับการระบุตำแหน่งข้อผิดพลาดที่แม่นยำ หลักการของมันขึ้นอยู่กับวิธีการกำหนดจุดด้วยเสียงแบบดั้งเดิมและเพิ่มการตรวจจับและการประยุกต์ใช้สัญญาณแม่เหล็กไฟฟ้า
เมื่อเครื่องกำเนิดไฟฟ้าแรงดันสูงทำการปล่อยกระแทกบนสายเคเบิลที่มีข้อบกพร่อง เสียงที่เกิดจากการปล่อยที่จุดข้อผิดพลาดจะถูกส่งไปยังพื้นดิน สัญญาณเสียงถูกรับโดยโพรบที่มีความไวสูง หลังจากขยายแล้ว จะได้ยินเสียง "ป๊อป" โดยการฟังด้วยหูฟัง
โพรบในตัวของโพรบจะรับสัญญาณสนามแม่เหล็กแบบเรียลไทม์ และใช้หลักการที่ความเร็วในการแพร่กระจายของสนามแม่เหล็กสูงกว่าความเร็วในการแพร่กระจายของเสียงมากในการกำหนดระยะทางของจุดข้อผิดพลาดโดยการตรวจจับความแตกต่างของเวลาของสัญญาณแม่เหล็กไฟฟ้าและสัญญาณเสียง ทำการเลื่อนตำแหน่งเซ็นเซอร์ต่อไปเพื่อค้นหาจุดที่มีความแตกต่างของเวลาด้วยเสียงแม่เหล็กที่น้อยที่สุด จากนั้นตำแหน่งที่แน่นอนของจุดข้อผิดพลาดจะอยู่ด้านล่าง
เครื่องมือจุดวัดเสียงแบบดั้งเดิมโดยทั่วไปใช้เพียงหูฟังในการตรวจสอบ หรือเสริมด้วยการแกว่งของตัวชี้มิเตอร์เพื่อระบุเสียงปล่อยที่จุดข้อผิดพลาด เนื่องจากเสียงปล่อยหายไปในพริบตาและไม่แตกต่างจากเสียงรบกวนรอบข้างมากนัก จึงมักนำมาซึ่งความยากลำบากอย่างมากสำหรับผู้ปฏิบัติงานที่ไม่มีประสบการณ์มากนัก วิธีการซิงโครไนซ์ด้วยเสียงแม่เหล็กช่วยหลีกเลี่ยงปัญหาข้างต้นของวิธีการวัดเสียงแบบดั้งเดิมได้อย่างมีประสิทธิภาพ
2. วิธีเสียงบริสุทธิ์:
วิธีเสียงบริสุทธิ์ประกอบด้วยเซ็นเซอร์การสั่นสะเทือนด้วยเสียง เครื่องขยายสัญญาณ ตัวกรอง วงจรหน่วยสุ่มตัวอย่าง โปรเซสเซอร์ หน่วยแสดงผล หน่วยขยายกำลัง หูฟัง ฯลฯ
วิธีเสียงบริสุทธิ์ส่วนใหญ่ใช้ในการวัดความต้านทานสูงและข้อผิดพลาดแฟลชโอเวอร์ หลักการหลักคือการใช้แหล่งจ่ายไฟแรงดันสูงเพื่อใช้แรงดันไฟฟ้าพัลส์กับสายเคเบิลที่มีข้อบกพร่องเพื่อทำให้เกิดการแตกตัวที่จุดข้อผิดพลาด จากนั้นใช้เสียงที่เกิดขึ้นในระหว่างการปล่อยเพื่อระบุตำแหน่งข้อผิดพลาดอย่างแม่นยำ เซ็นเซอร์การสั่นสะเทือนด้วยเสียงจะแปลงสัญญาณเสียงเป็นสัญญาณไฟฟ้า ซึ่งจะถูกขยายและกรองโดยเครื่องขยายสัญญาณและวงจรตัวกรอง ในที่สุดจะถูกเรียกคืนเป็นเสียงผ่านหูฟัง หรือแสดงความเข้มของเสียง สถานที่ที่มีความเข้มของเสียงมากที่สุดคือจุดข้อผิดพลาด
3. วิธีแม่เหล็กบริสุทธิ์:
วิธีแม่เหล็กบริสุทธิ์สามารถกำหนดเส้นทางสายเคเบิลและตำแหน่งที่แม่นยำของจุดข้อผิดพลาดของสายเคเบิล หลักการหลักคือการใช้แหล่งจ่ายไฟแรงดันสูงเพื่อใช้แรงดันไฟฟ้าพัลส์กับสายเคเบิลที่มีข้อบกพร่อง ใช้ขดลวดเหนี่ยวนำเพื่อรับสัญญาณพัลส์ และตัดสินว่ามีการเบี่ยงเบนจากสายเคเบิลหรือไม่ผ่านลักษณะของสัญญาณพัลส์ เมื่อลักษณะของสัญญาณพัลส์ที่รับมาเบี่ยงเบนไป จะถูกกำหนดให้เป็นจุดข้อผิดพลาด
4. วิธีการ A-frame:
หากเกิดข้อผิดพลาดลงดินในสายเคเบิลใต้ดิน เราสามารถใช้วิธีความต่างศักย์เพื่อหาจุดข้อผิดพลาดได้ วิธีการคือการเพิ่มแรงดันไฟฟ้าทดสอบระหว่างจุดทดสอบของสายเคเบิลที่มีข้อบกพร่องและพื้นดิน จากนั้นสนามไฟฟ้าแบบกระจายศูนย์กลางกับจุดเข้าจะเกิดขึ้นรอบๆ จุดเข้าของสายเคเบิล ไม่มีความต่างศักย์ระหว่างจุดใดๆ ที่มีรัศมีเท่ากันในสาขานี้ แต่มีความต่างศักย์ระหว่างสองจุดใดๆ ที่มีรัศมีต่างกัน (จุด A และ B ในรูป) และเมื่อระยะห่างระหว่างสองจุดคงที่ ระยะห่างระหว่างสองจุด ยิ่งวัตถุใกล้เข้ามาเท่าไหร่ ความต่างศักย์ก็จะยิ่งแข็งแกร่งขึ้นเท่านั้น
การใช้คุณสมบัตินี้ เราสามารถเลื่อนจุด A และ B เข้าใกล้จุดศูนย์กลางทีละน้อย เมื่อจุดข้อผิดพลาดอยู่ระหว่างจุด A และ B พอดี ความต่างศักย์จะกลายเป็นศูนย์ หากยังคงเคลื่อนที่เกินจุดข้อผิดพลาด ขั้วของความต่างศักย์จะกลับกัน เพื่อให้สามารถกำหนดจุดลงดินได้อย่างแม่นยำโดยการเคลื่อนที่ไปมา
เค้าโครงและคำแนะนำของเครื่องมือ

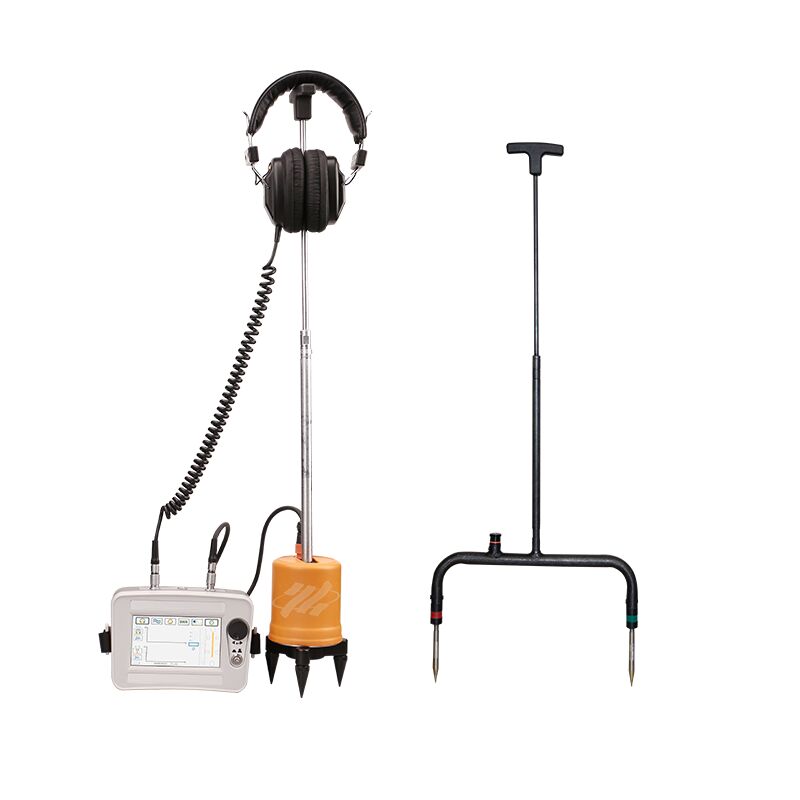

องค์ประกอบของเครื่องมือ
1. เครื่องระบุตำแหน่งข้อผิดพลาดของสายเคเบิล: ระบุตำแหน่งจุดข้อผิดพลาดของสายเคเบิลอย่างแม่นยำภายในช่วงการวัดคร่าวๆ
2. โพรบ: รวมถึงโพรบ โพรบ สามกรงเล็บ และก้านเชื่อมต่อ เชื่อมต่อกับช่องสัญญาณเข้าเพื่อรับสัญญาณ
3. สวมหูฟัง; เชื่อมต่อช่องสัญญาณเข้าของเครื่องมือชี้ตำแหน่ง (ข้อเสนอแนะของสัญญาณเอาต์พุต)
4. สายสัญญาณ 7 แกน: เชื่อมต่อสายเคเบิลระหว่างเครื่องมือชี้ตำแหน่งและโพรบ (เชื่อมต่อเครื่องมือชี้ตำแหน่งและโพรบ)
5. เครื่องชาร์จ: เชื่อมต่อกับช่องเสียบชาร์จของเครื่องมือเพื่อทำการชาร์จ
6. A-frame: ใช้เมื่อทำการทดสอบโดยใช้วิธีแรงดันไฟฟ้าแบบขั้นบันได
7. สายเชื่อมต่อ A-frame: เครื่องระบุตำแหน่งข้อผิดพลาดของสายเคเบิลและสายเชื่อมต่อ A-frame
8. หมุดดิน: อุปกรณ์เสริมที่ตรงกันสำหรับ A-frame
คำแนะนำเฉพาะสำหรับวิธีการทดสอบ A-frame:
ค่อยๆ เลื่อน A-frame ไปตามเส้นทางฝังสายเคเบิลไปยังส่วนท้ายของสายเคเบิลและสังเกตการเปลี่ยนแปลงของกราฟแท่งสีแดงและสีเขียวบนหน้าจอทดสอบ สิ่งนี้สะท้อนถึงการเปลี่ยนแปลงในทิศทางของกระแส
ในระยะทางที่ไกลจากจุดที่เสียหาย กราฟแท่งสีแดงและสีเขียวบนหน้าจอจะปรากฏไม่สม่ำเสมอและมีขนาดเล็กเล็กน้อย
เมื่อคุณเข้าใกล้จุดข้อผิดพลาด เช่น ประมาณ 5 เมตรจากจุดข้อผิดพลาด คุณจะสังเกตเห็นว่ากราฟแท่งสีแดงมีขนาดใหญ่มาก ดังที่แสดงในภาพด้านล่าง
เมื่อคุณอยู่เหนือจุดข้อผิดพลาดโดยตรงหรือประมาณ 1-2 เมตรด้านหน้าและด้านหลังจุดข้อผิดพลาด คุณจะสังเกตเห็นว่ากราฟแท่งสีแดงและสีเขียวมีขนาดเล็กมากและปรากฏบนหน้าจอ
เมื่อคุณผ่านจุดข้อผิดพลาด เช่น ประมาณ 5 เมตรจากจุดข้อผิดพลาด คุณจะสังเกตเห็นว่ากราฟแท่งสีเขียวมีขนาดใหญ่มาก
ด้วยวิธีนี้ โดยการค้นหาอย่างอดทน คุณสามารถค้นหาตำแหน่งของข้อผิดพลาดได้
