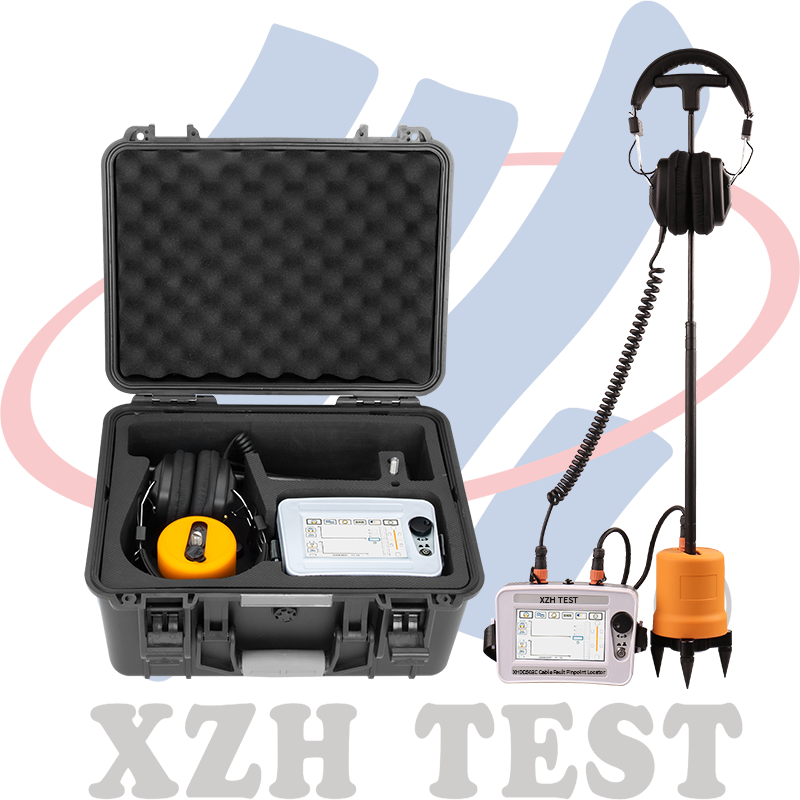

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH Test
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	XHDD503C

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ชื่อแบรนด์:

XZH Test

ได้รับการรับรอง:

CE/ISO

หมายเลขรุ่น:

XHDD503C

เน้น:

High Light

เน้น:

Acousto-Magnetic cable fault locator เครื่องตรวจสอบความผิดพลาด

เครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอเนกประสงค์

เครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลซิงโครไนซ์พร้อมการรับประกัน

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

1750USD

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วันทำงาน

เงื่อนไขการชำระเงิน:

t/t

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

ข้อมูลพื้นฐาน

หมายเลขรุ่น

XHDD503C

ตัวเชื่อมต่อ

RJ11

โหมดทดสอบ

การทดสอบทันที

การใช้งาน

เครื่องทดสอบสายสัญญาณเสียง, เครื่องทดสอบสายโคแอกเซียล, เครื่องทดสอบสายดิจิทัล

พื้นที่ทดสอบ

การสร้างสายเคเบิล

ประเภทสายเคเบิล

มีฉนวน

พลังงาน

ไฟฟ้า

การรับรอง

CE, IEC

ปรับแต่ง

สี

ดำ

แพ็คเกจการขนส่ง

กล่องไม้

ข้อมูลจำเพาะ

52*44*37

เครื่องหมายการค้า

XZH TEST

แหล่งกำเนิดสินค้า

Shaanxi

บรรจุภัณฑ์และการจัดส่ง

ขนาดบรรจุภัณฑ์

52.00cm * 44.00cm * 37.00cm

น้ำหนักรวมของบรรจุภัณฑ์

14.000kg

รายละเอียดสินค้า

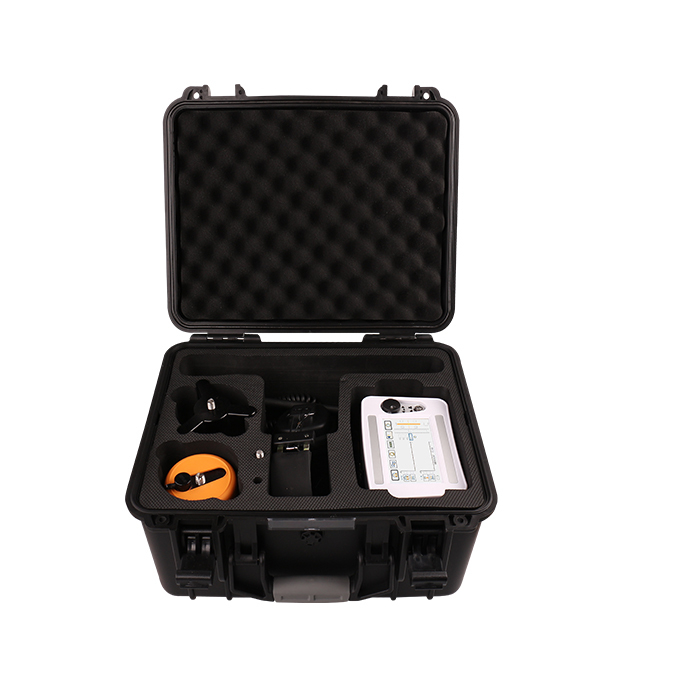

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 0

คำอธิบาย:

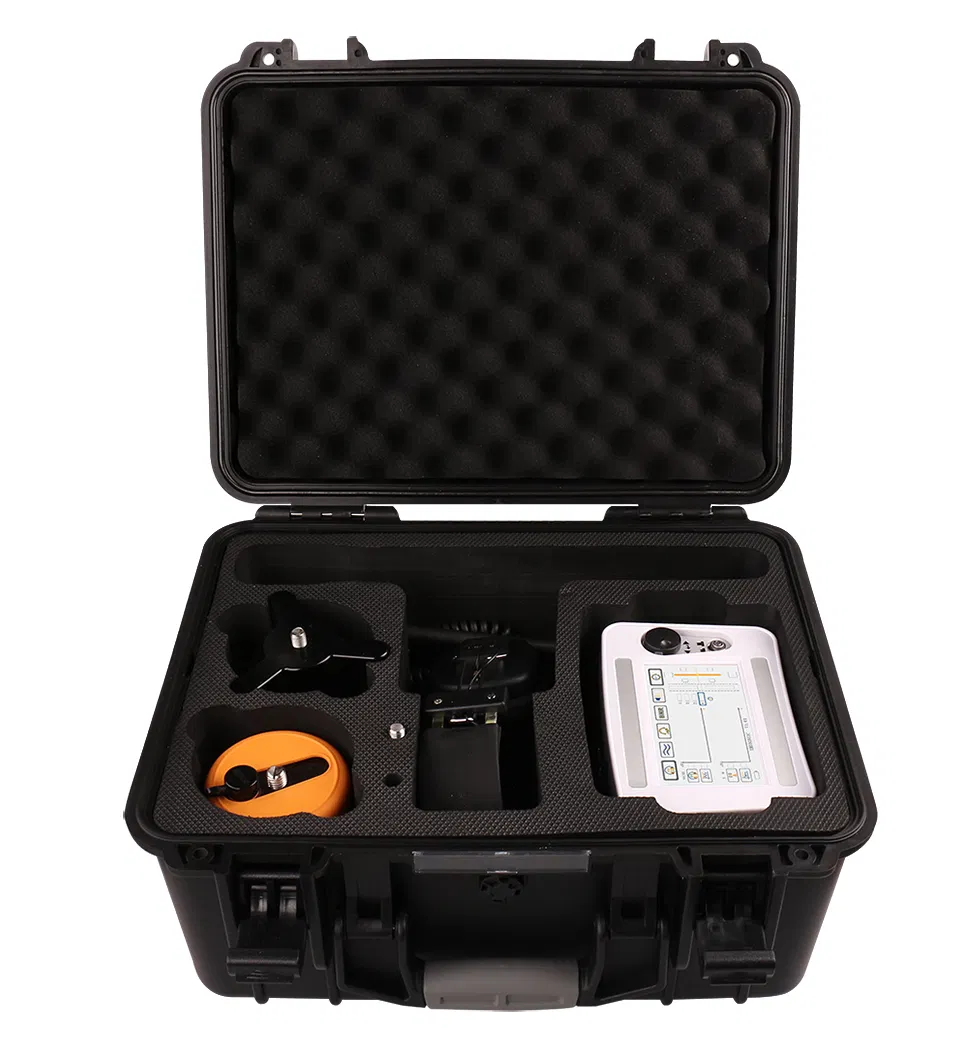

XHDD503C เป็น ดิจิทัลอัจฉริยะตัวระบุตำแหน่งข้อผิดพลาดของสายเคเบิล. มันถูกบรรจุอยู่ในเคสป้องกัน PVC คุณภาพสูง พกพาสะดวกและน้ำหนักเบา ชุดทั้งหมดมาพร้อมกับเครื่องกำเนิดสัญญาณหน้าจอขนาดใหญ่ 7 นิ้ว การทำงานแบบสัมผัส สะดวกและทันสมัย ด้วย หูฟังสเตอริโอคุณภาพสูง ซึ่งสวมใส่สบายมาก และสามารถ ได้อย่างชัดเจน ได้ยินเสียงการปล่อยประจุของจุดบกพร่องโดยไม่ทำร้ายหู โพรบทำจากอะลูมิเนียมอัลลอยด์สีดำ ตัวเครื่องทั้งหมดมีพื้นผิวมาก และมีความรู้สึกถึงน้ำหนักในมือ ซึ่งเหมาะสำหรับการตรวจจับในสถานที่

มัน ใช้วิธีการซิงโครไนซ์ด้วยเสียง-แม่เหล็กเพื่อระบุตำแหน่งข้อผิดพลาด ซึ่งเป็นวิธีการระบุตำแหน่งที่แม่นยำและไม่เหมือนใคร เมื่อเครื่องกำเนิดไฟฟ้าแรงสูงกระแทกและปล่อยสายเคเบิลที่มีข้อบกพร่อง เสียงที่เกิดจากการปล่อยประจุ ณ จุดบกพร่องจะถูกส่งไปยังพื้นดิน และสัญญาณเสียงจะถูกรับโดยโพรบที่มีความไวสูง หลังจากถูกขยายและตรวจสอบโดยหูฟัง คุณจะได้ยินเสียง "ป๊อป" ในเวลาเดียวกัน โพรบในตัวของโพรบจะรับสัญญาณสนามแม่เหล็กแบบเรียลไทม์ โดยใช้หลักการที่ความเร็วในการแพร่กระจายของสนามแม่เหล็กสูงกว่าความเร็วในการแพร่กระจายของเสียงมาก และตัดสินระยะทางของจุดบกพร่องโดยการตรวจจับความแตกต่างของเวลาของสัญญาณแม่เหล็กไฟฟ้าและสัญญาณเสียง เลื่อนตำแหน่งเซ็นเซอร์อย่างต่อเนื่องเพื่อค้นหาจุดที่มีความแตกต่างของเวลาระหว่างเสียง อุปกรณ์ได้รับการออกแบบด้วยเทคโนโลยีลดเสียงรบกวนพื้นหลัง ตราบใดที่ผู้ปฏิบัติงานกดปุ่ม BNR เสียงรบกวนจากสิ่งแวดล้อมสามารถกรองได้อย่างมีประสิทธิภาพ และสามารถได้ยินเสียงการปล่อยประจุของจุดบกพร่องได้อย่างชัดเจนเมื่อตรวจพบจุดบกพร่องด้วยวิธีการวัดเสียง-แม่เหล็กและสนามแม่เหล็กที่น้อยที่สุด จากนั้นตำแหน่งที่แน่นอนของจุดบกพร่องจะอยู่ด้านล่างอุปกรณ์ได้รับการออกแบบด้วยเทคโนโลยีลดเสียงรบกวนพื้นหลัง ตราบใดที่ผู้ปฏิบัติงานกดปุ่ม BNR เสียงรบกวนจากสิ่งแวดล้อมสามารถกรองได้อย่างมีประสิทธิภาพ และสามารถได้ยินเสียงการปล่อยประจุของจุดบกพร่องได้อย่างชัดเจนเมื่อตรวจพบจุดบกพร่องด้วยวิธีการวัดเสียงการรวมกันของวิธีการวัดเสียงและวิธีการซิงโครไนซ์ด้วยเสียง

ic
-แม่เหล็กช่วยให้ผู้ปฏิบัติงานสามารถเลือกวิธีการตรวจจับได้อย่างอิสระตามนิสัยการใช้งานอุปกรณ์ได้รับการออกแบบด้วยเทคโนโลยีลดเสียงรบกวนพื้นหลัง ตราบใดที่ผู้ปฏิบัติงานกดปุ่ม BNR เสียงรบกวนจากสิ่งแวดล้อมสามารถกรองได้อย่างมีประสิทธิภาพ และสามารถได้ยินเสียงการปล่อยประจุของจุดบกพร่องได้อย่างชัดเจนเมื่อตรวจพบจุดบกพร่องด้วยวิธีการวัดเสียงic

-แม่เหล็กสำหรับการวางตำแหน่ง อุปกรณ์จะคำนวณความแตกต่างของเวลาของสนามเสียง อุปกรณ์ได้รับการออกแบบด้วยเทคโนโลยีลดเสียงรบกวนพื้นหลัง ตราบใดที่ผู้ปฏิบัติงานกดปุ่ม BNR เสียงรบกวนจากสิ่งแวดล้อมสามารถกรองได้อย่างมีประสิทธิภาพ และสามารถได้ยินเสียงการปล่อยประจุของจุดบกพร่องได้อย่างชัดเจนเมื่อตรวจพบจุดบกพร่องด้วยวิธีการวัดเสียง-แม่เหล็กโดยอัตโนมัติและรวดเร็ว และแสดงค่าความแตกต่าง ผู้ปฏิบัติงานสามารถค้นหาจุดบกพร่องได้อย่างรวดเร็วและแม่นยำตามขนาดของค่าความแตกต่าง ซึ่งจะช่วยปรับปรุงประสิทธิภาพการตรวจจับอุปกรณ์ได้รับการออกแบบด้วยเทคโนโลยีลดเสียงรบกวนพื้นหลัง ตราบใดที่ผู้ปฏิบัติงานกดปุ่ม BNR เสียงรบกวนจากสิ่งแวดล้อมสามารถกรองได้อย่างมีประสิทธิภาพ และสามารถได้ยินเสียงการปล่อยประจุของจุดบกพร่องได้อย่างชัดเจนเมื่อตรวจพบจุดบกพร่องด้วยวิธีการวัดเสียงค่าเกนและค่าทริกเกอร์ของสัญญาณเสียงและสัญญาณแม่เหล็กสามารถปรับได้ด้วยตนเองตามสถานการณ์จริงของไซต์การตรวจจับเพื่อให้การตรวจจับแม่นยำยิ่งขึ้น

อุปกรณ์มีฟังก์ชันการบ่งชี้เสริมของเส้นทางสายเคเบิล ซึ่งช่วยหลีกเลี่ยงไม่ให้ผู้ปฏิบัติงานเบี่ยงเบนไปจากเส้นทางสายเคเบิลเมื่อแก้ไขจุด

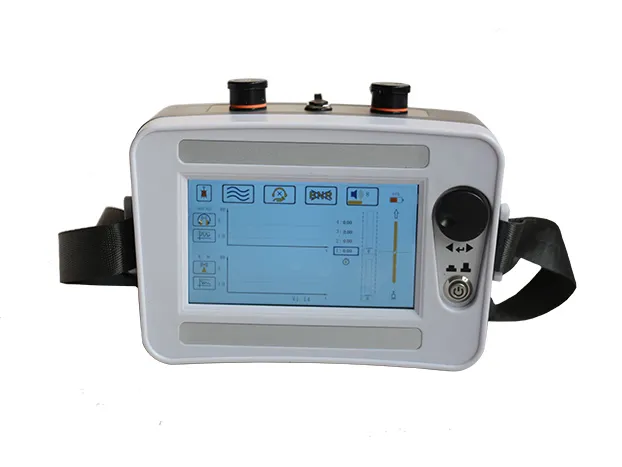

หน้าจอ LCD สี LCD ความสว่างสูงแบบสัมผัสได้ขนาด 7 นิ้ว ไม่ว่าจะกลางวันหรือกลางคืน ก็สามารถแสดงได้อย่างชัดเจน

แบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟได้ในตัว ชาร์จเร็วและใช้งานได้นาน

ขนาดเล็ก น้ำหนักเบา พกพาสะดวก

พารามิเตอร์ผลิตภัณฑ์

การซิงโครไนซ์แม่เหล็กเสียง

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 1

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 2

แบนด์วิดท์: l All-pass: 100Hz~1500Hz, Low-pass: 100Hz~400Hz, High-pass: 150Hz~1500Hz, l Band-pass: 200Hz~600Hz.	เกนสัญญาณ: ปรับได้ตั้งแต่ 0 ถึง 7	ความแม่นยำในการแก้ไข: 0.1m
		ช่องสนามแม่เหล็ก
		ปรับได้ตั้งแต่ 0 ถึง 7
	โหมดลดเสียงรบกวนพื้นหลัง	BNR
สัญญาณเสียง	การบ่งชี้กราฟแท่งความเข้มเกณฑ์การทริกเกอร์เสียง (0-100 ไฟล์) ปรับได้
สัญญาณแม่เหล็กไฟฟ้า	การบ่งชี้กราฟแท่งความเข้มเกณฑ์การทริกเกอร์สนามแม่เหล็ก (0-100 ไฟล์) ปรับได้
โหมดการวางตำแหน่งความแตกต่างของเวลาด้วยเสียง-แม่เหล็ก	การแสดงรูปคลื่น การแสดงความแตกต่างของเวลาด้วยเสียงและแม่เหล็ก
การทดสอบความช่วยเหลือเส้นทาง	ทิศทางเส้นทางจะแสดงด้วยไอคอนทางด้านซ้ายและขวาของสายเคเบิล
แหล่งจ่ายไฟ	แบตเตอรี่
ชุดแบตเตอรี่ลิเธียมไอออนในตัว แรงดันไฟฟ้า 8.4V ความจุ 4.4Ah	เวลาใช้งาน		เวลาใช้งานต่อเนื่อง > 8 ชั่วโมง;
	เครื่องชาร์จ		อินพุต AC220V±10%, 50Hz; เอาต์พุตเล็กน้อย 8.4V, 1A
	เวลาในการชาร์จ		<6 ชั่วโมง
	วิธีการแสดงผล		LCD สี 7 นิ้ว ความละเอียด 1024*600 พร้อมฟังก์ชันสัมผัส
ปริมาตร	479X387X210mm (พร้อมเคส PVC)
น้ำหนัก	6.7kg
ใช้อุณหภูมิแวดล้อม	-25
ºC-	40ºC, ความชื้น 5-90%RH, ระดับความสูง<4500m.คำแนะนำในการติดตั้งลูกค้าของเรา

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 3

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 4

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 5

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 6

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 7

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 8

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 9

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 10

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 11

Xhdd503c โรงงานผลิตเครื่องมือระบุตำแหน่งข้อบกพร่องของสายเคเบิลอะคูสติก-แม่เหล็กแบบซิงโครไนซ์อเนกประสงค์ 12
