| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | เอ็กซ์เอชดี503 |

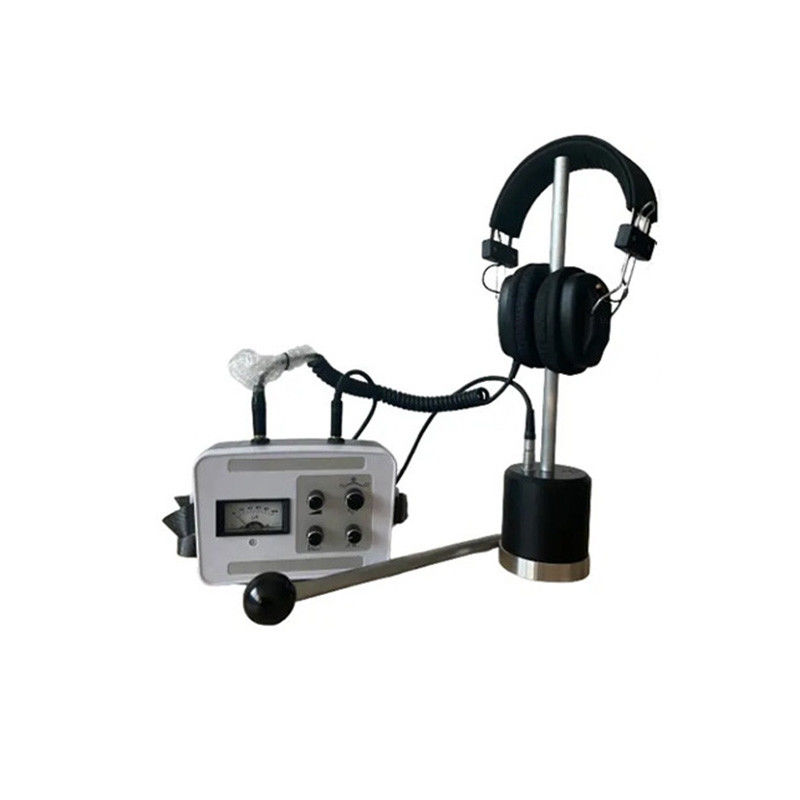

XHDD503 เป็นเครื่องระบุตำแหน่งจุดบกพร่องสายเคเบิลใต้ดินแบบพกพารุ่นคลาสสิกที่พัฒนาและผลิตโดยบริษัทของเราเอง หลังจากสั่งสมประสบการณ์มานานกว่า 50 ปี เทคโนโลยีการตรวจจับแบบอะคูสติก-แม่เหล็กที่ใช้ได้กลายเป็นเทคโนโลยีที่ได้รับการยอมรับอย่างกว้างขวางและเป็นที่ยอมรับจากผู้ใช้ในอุตสาหกรรม
เครื่องระบุตำแหน่งจุดบกพร่องสายเคเบิล XHDD503 มีขนาดเล็กและน้ำหนักเบามาก บรรจุในกล่อง PVC ป้องกัน ง่ายต่อการพกพาหลังจากที่ผู้ใช้ทำการตรวจจับเสร็จสิ้น
เครื่องระบุตำแหน่งจุดบกพร่องสายเคเบิล XHDD503 ได้รับการออกแบบด้วยจอแสดงผลไมโครแอมมิเตอร์ พร้อมปุ่มปรับระดับไฟฟ้า ปุ่มปรับความถี่ และปุ่มปรับระดับเสียง
โดยการสังเกตการแกว่งของเข็มบนไมโครแอมมิเตอร์ คุณสามารถมองเห็นความแรงของสนามแม่เหล็กในระหว่างการปล่อยแฟลชโอเวอร์ ณ จุดที่เกิดข้อผิดพลาด หมุนปุ่มปรับระดับไฟฟ้าเพื่อปรับการอ้างอิงความแรงของสนามแม่เหล็ก ในกระบวนการตรวจจับเส้นทาง การปรับความถี่ในการรับสัญญาณสามารถทำให้หูของเราได้ยินสัญญาณเส้นทางที่ง่ายต่อการระบุ ปรับปุ่มความถี่ในระหว่างกระบวนการระบุตำแหน่งจุดบกพร่องสามารถหลีกเลี่ยงสัญญาณวิทยุได้อย่างมีประสิทธิภาพ ปรับระดับเสียงในระหว่างการระบุตำแหน่งจุดบกพร่องของสายเคเบิลและการค้นหาเส้นทางสายเคเบิล เพื่อให้หูของเราได้ยินสัญญาณเสียงที่เหมาะสมยิ่งขึ้น
พารามิเตอร์ทางเทคนิค
| การขยาย | 500,000 เท่า |
| ความแม่นยำในการวางตำแหน่ง | ±0.2 เมตร |
| อิมพีแดนซ์เอาต์พุต | 350Ω |
| แหล่งจ่ายไฟในการทำงาน | แบตเตอรี่มาตรฐาน 3.7V 3200mAh 4 เซลล์ |
| กระแสไฟขณะพัก | <10mA |
| ความลึกในการตรวจจับ: | มากกว่า 10 เมตร |
| สภาพการทำงาน | อุณหภูมิแวดล้อม: -25~65℃; ความชื้นสัมพัทธ์: ≤90%. |
คุณสมบัติของผลิตภัณฑ์
1. รับคลื่นสั่นสะเทือน คลื่นเสียง และคลื่นแม่เหล็กไฟฟ้าที่เกิดขึ้นพร้อมกันในระหว่างการปล่อยประจุ ณ จุดที่เกิดข้อผิดพลาด
2. ช่องสัญญาณอะคูสติกและแม่เหล็กได้รับการออกแบบแยกกันและใช้พลังงานแยกกัน ด้วยความสามารถในการป้องกันการรบกวนที่แข็งแกร่งขึ้น
3. การขยายสัญญาณสูงพิเศษ ความลึกในการตรวจจับมากกว่า 10 เมตร
4. การออกแบบพลังงานต่ำพิเศษและต่ำ กระแสไฟขณะพักน้อยกว่า 10mA และการทำงานต่อเนื่องนานกว่า 20 ชั่วโมง
5. การออกแบบมิเตอร์แบบอะนาล็อก ความแรงของสัญญาณและแนวโน้มมองเห็นได้ชัดเจน
6. สามารถปรับระดับศูนย์ได้ตามอำเภอใจ เหมาะสำหรับฉากที่แข็งแกร่งและอ่อนแอต่างๆ
1. มิเตอร์แบบเข็ม:ระบุความแรงของสนามแม่เหล็กในระหว่างการปล่อยแฟลชโอเวอร์ ณ จุดที่เกิดข้อผิดพลาด
2. การปรับระดับเสียง:ปรับที่จุดคงที่และเส้นทางเพื่อให้หูของเราได้ยินสัญญาณเสียงที่เหมาะสมยิ่งขึ้น
3. โหมดการทำงาน:เลือกโหมดการทำงาน (ปิด, จุดคงที่, เส้นทาง)
4. การปรับความถี่:ปรับความถี่ในการรับสัญญาณในระหว่างการตรวจจับเส้นทางเพื่อให้หูของเราได้ยินสัญญาณเส้นทางที่ระบุได้ง่ายขึ้น การปรับที่จุดคงที่สามารถหลีกเลี่ยงสัญญาณวิทยุได้อย่างมีประสิทธิภาพ
5. การปรับระดับ:ปรับเกณฑ์มาตรฐานของความแรงของสนามแม่เหล็กเพื่อให้หัวมิเตอร์สามารถแกว่งได้อย่างมีประสิทธิภาพ
1. ช่องสัญญาณเข้า:เชื่อมต่อกับเซ็นเซอร์โพรบเพื่อการวางตำแหน่งที่แม่นยำ (เชื่อมต่อกับเซ็นเซอร์โพรบสำหรับการตรวจจับเส้นทาง)
2. ช่องสัญญาณออก:เชื่อมต่อกับหูฟังเฉพาะ
รายการบรรจุภัณฑ์
การทดสอบในสถานที่
วิดีโอ
วิดีโอ
