| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE, ISO |
| หมายเลขรุ่น: | XHDD503E |
| หมายเลขรุ่น | XHDD503E |
| การใช้งาน | เครื่องทดสอบสายเคเบิลเครือข่าย, เครื่องทดสอบสายเสียง, เครื่องทดสอบสายเคเบิลโคแอกเซียล, เครื่องทดสอบสายเคเบิลดิจิตอล |
| พลัง | ไฟฟ้า |
| ที่ปรับแต่งได้ | ที่ปรับแต่งได้ |
| สี | สีดำ |
| กรอง | 200Hz-1600Hz เป็นตัวเลือก |
| อัตราขยายเอาท์พุท | 16 ระดับ (0 ~ 112dB) |
| ความแม่นยำในการวางตำแหน่งของเสียงแม่เหล็ก | น้อยกว่า 0.2 เมตร |
| ความแม่นยำในการวางตำแหน่งแรงดันไฟฟ้า | น้อยกว่า 0.5m |
| ความแม่นยำในการระบุเส้นทาง | น้อยกว่า 0.5m |
| แพ็คเกจขนส่ง | เคสไม้ |
| เครื่องหมายการค้า | การทดสอบ XZH |
| ต้นทาง | จีน |
| รหัส HS | 9031809090 |
| ความสามารถในการจัดหา | 2000pcs/ปี |
| การปรับแต่ง | มีอยู่ |
| บริการหลังการขาย | ใบรับรองการรับประกัน |
| การรับประกัน | 12 เดือน |

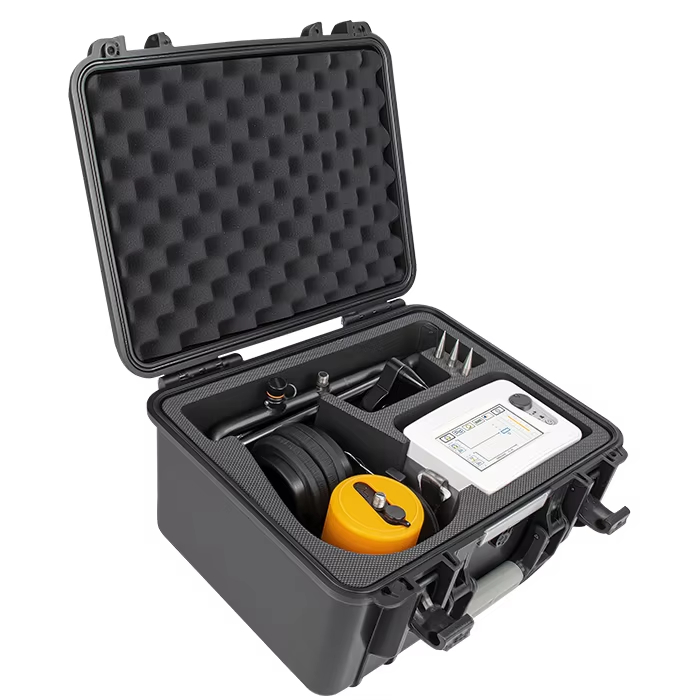

ตัวระบุความผิดพลาดของสายเคเบิลใช้การสั่นสะเทือนและหลักการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อกำหนดตำแหน่งความผิดพลาดของสายเคเบิลเฉพาะ เครื่องกำเนิดไฟฟ้าพัลส์แรงดันสูงทำให้เกิดการปล่อยแฟลชโอเวอร์ที่จุดผิดพลาดสร้างปรากฏการณ์ทางกายภาพที่ตรวจพบโดยโพรบพิเศษของเครื่องมือขยายประมวลผลและแสดงเพื่อค้นหาความผิดพลาดอย่างแม่นยำผ่านการตอบรับทางสายตาและการได้ยิน
เครื่องมือนี้เหมาะสำหรับการค้นหาความผิดพลาดของสายเคเบิลต่าง ๆ รวมถึงความต้านทานต่ำ, ลัดวงจร, วงจรเปิด, การขาดการเชื่อมต่อ, การรั่วไหลที่มีความต้านทานสูงและความผิดพลาดของแฟลชที่มีความต้านทานสูงในสายเคเบิลไฟฟ้า, สายโคแอกเซียลความถี่สูง, สายไฟถนนและสายไฟที่แตกต่างกัน
| พารามิเตอร์ตัวกรอง | All-Pass: 100Hz ~ 1600Hz Low Pass: 100Hz ~ 300Hz Qualcomm: 160Hz ~ 1600Hz bandpass: 200Hz ~ 600Hz |
| กำไรช่องทาง | 8 ระดับปรับได้ |
| การได้รับช่องแม่เหล็ก | 8 ระดับปรับได้ |
| กำไรแรงดันไฟฟ้าขั้นตอน | 8 ระดับปรับได้ |
| อัตราขยายเอาท์พุท | 16 ระดับ (0 ~ 112dB) |
| ความต้านทานเอาท์พุท | 350Ω |
| ความแม่นยำในการวางตำแหน่ง Acoustomagnetic | ≤0.1m |
| ความแม่นยำในการวางตำแหน่งแรงดันไฟฟ้า | ≤ 0.5m |
| ความแม่นยำในการระบุเส้นทาง | ≤ 0.5m |
| การลดเสียงรบกวน | BNR การลดเสียงรบกวนพื้นหลังและฟังก์ชั่นการลดเสียงรบกวนปิดเสียง |
| แสดงวิธีการควบคุม | การควบคุมหน้าจอสัมผัสความสว่างสูง 5 นิ้ว |
| แหล่งจ่ายไฟ | 4*18650 แบตเตอรี่ลิเธียมมาตรฐาน |
| เวลาสแตนด์บาย | มากกว่า 8 ชั่วโมง |
| ขนาด | 428L × 350W × 230H |
| น้ำหนัก | 7 กิโลกรัม |
| เงื่อนไขการดำเนินงาน | -25 ~ 65ºC; ความชื้นสัมพัทธ์: ≤90% |
วิธีการที่แม่นยำสูงนี้รวมการวัดอะคูสติกแบบดั้งเดิมเข้ากับการตรวจจับสัญญาณแม่เหล็กไฟฟ้า เมื่อการปล่อยแรงดันไฟฟ้าสูงเกิดขึ้นที่จุดผิดพลาดเครื่องมือตรวจจับสัญญาณทั้งเสียงและแม่เหล็กไฟฟ้าโดยใช้ความแตกต่างของเวลาเพื่อระบุตำแหน่งความผิดปกติที่ความแตกต่างของเวลาน้อยที่สุด
ใช้เป็นหลักสำหรับความต้านทานสูงและความผิดพลาดของวาบไฟวิธีนี้จะแปลงสัญญาณอะคูสติกจากจุดปล่อยเป็นสัญญาณไฟฟ้าที่ขยายกรองและแสดง จุดของความเข้มของเสียงที่ยิ่งใหญ่ที่สุดหมายถึงตำแหน่งความผิด
วิธีนี้กำหนดเส้นทางสายเคเบิลและตำแหน่งความผิดโดยการตรวจจับลักษณะสัญญาณชีพจรโดยใช้ขดลวดเหนี่ยวนำ การเบี่ยงเบนในลักษณะสัญญาณชีพจรบ่งบอกถึงจุดผิดพลาด
สำหรับความผิดพลาดของสายเคเบิลที่ฝังอยู่วิธีนี้ใช้การวัดที่แตกต่างที่อาจเกิดขึ้น โดยการย้ายจุดทดสอบสองจุด (A และ B) ไปตามเส้นทางสายเคเบิลจุดความผิดจะถูกระบุว่าความแตกต่างที่อาจเกิดขึ้นจะกลายเป็นศูนย์หรือกลับขั้ว
