XHGG502A2
คำอธิบาย

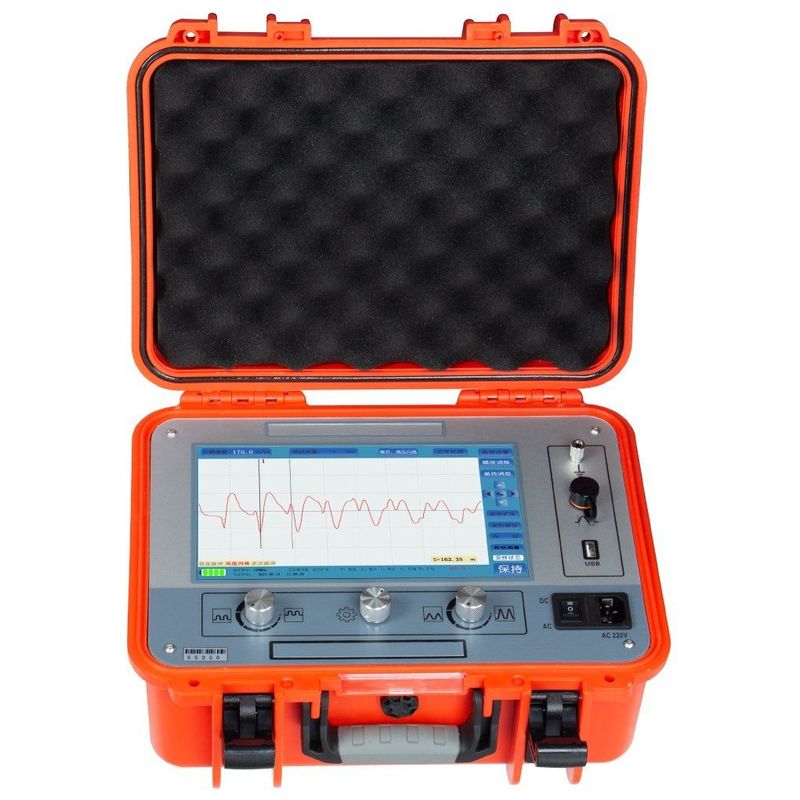

เครื่องทดสอบข้อผิดพลาดของสายเคเบิลใช้คอมพิวเตอร์แบบรวมหน้าจอสัมผัสขนาด 10.1 นิ้วระดับอุตสาหกรรม, อินเทอร์เฟซซอฟต์แวร์การทำงานที่เรียบง่าย, วงจรรวมและอุปกรณ์ระดับอุตสาหกรรม, และแบตเตอรี่ลิเธียมไอออนความจุสูงในตัว ซึ่งมีความเสถียร, เชื่อถือได้, และใช้งานง่าย
เครื่องทดสอบข้อผิดพลาดของสายเคเบิลนี้เป็นเครื่องมือพิเศษสำหรับการวัดและวิเคราะห์สถานะและระยะทางข้อผิดพลาดของสายไฟ เครื่องทดสอบข้อผิดพลาดของสายเคเบิลนี้ใช้เทคโนโลยีอิเล็กทรอนิกส์สมัยใหม่และเทคโนโลยีคอมพิวเตอร์ร่วมกันเพื่อให้ได้มาซึ่งการกรองสัญญาณ, การได้มาซึ่งข้อมูล, การประมวลผลข้อมูล, การแสดงผลกราฟิก, และการวิเคราะห์กราฟิก การวัดความเร็วสายเคเบิล, การทดสอบความยาวสายเคเบิล, การทดสอบระยะทางข้อผิดพลาดของสายเคเบิล
เครื่องทดสอบข้อผิดพลาดของสายเคเบิลนี้เหมาะสำหรับข้อผิดพลาดที่มีความต้านทานต่ำ, ไฟฟ้าลัดวงจร, วงจรเปิด และการตัดการเชื่อมต่อของสายไฟ, สายโคแอกเซียลความถี่สูง, สายไฟถนน, และสายไฟใต้ดินที่ทำจากวัสดุต่างๆ ที่มีหน้าตัดและสื่อกลางที่แตกต่างกัน รวมถึงการรั่วไหลที่มีความต้านทานสูงและการแฟลชโอเวอร์ที่มีความต้านทานสูง ความล้มเหลวของเครือข่าย พารามิเตอร์ทางเทคนิคเป็นไปตาม "GB/T 18268.1 ข้อกำหนดการป้องกันการรบกวนสำหรับอุปกรณ์ทดสอบที่ใช้ในสถานที่อุตสาหกรรม", "DL/T 849.1-2019 เงื่อนไขทางเทคนิคทั่วไปสำหรับเครื่องทดสอบพิเศษสำหรับอุปกรณ์ไฟฟ้า ส่วนที่ 1: เครื่องทดสอบแฟลชข้อผิดพลาดของสายเคเบิล", "JJF1042-2020" "ข้อกำหนดการสอบเทียบสำหรับเครื่องทดสอบข้อผิดพลาดของสายเคเบิล"
โหมดการทำงาน: TDR (พัลส์แรงดันไฟฟ้าต่ำ), แฟลชโอเวอร์แรงดันไฟฟ้าสูง (ICE (กระแสพัลส์) / การลดลง)
คุณสมบัติ
• จอแสดงผล TFT สัมผัสสีเต็มรูปแบบขนาด 10.1 นิ้ว;
• ระบบฝังตัว, ปลอดภัย, เสถียร และโหมดการแสดงผลและการทำงานที่เรียบง่าย;
• พร้อมฟังก์ชันการทดสอบความเร็วคลื่นสายเคเบิล, ความยาวสายเคเบิล และระยะทางข้อผิดพลาด;
• การสุ่มตัวอย่างต่อเนื่องอัตโนมัติเต็มรูปแบบ, การจับภาพคลื่นทุกครั้ง, ทันเวลาและแม่นยำ
• พร้อมกับการตั้งค่าช่วงการทดสอบอัตโนมัติ, การวิเคราะห์รูปคลื่นอัตโนมัติ และการแสดงระยะการทดสอบ
• เมนูภาษาอังกฤษเต็มรูปแบบ, สองวิธีการทำงานของการสัมผัสและปุ่มเข้ารหัส, ง่าย, รวดเร็ว และเชื่อถือได้
• พร้อมกับเทคโนโลยีการทดสอบของวิธีพัลส์แรงดันไฟฟ้าต่ำ, วิธีแฟลชโอเวอร์แรงดันไฟฟ้าสูง, การแสดงรูปคลื่นราบรื่นและง่ายต่อการตีความ
• เครื่องมือมีความสามารถในการประมวลผลข้อมูลที่มีประสิทธิภาพ ทำให้ผู้ใช้สามารถจัดการและจัดเก็บไฟล์รูปคลื่นได้อย่างสะดวก
• มีฟังก์ชันการจัดเก็บรูปคลื่นการทดสอบจำนวนมาก: รูปคลื่นที่ทดสอบในสถานที่สามารถจัดเก็บไว้ในเครื่องมือได้อย่างสะดวกตามลำดับที่ระบุโดยการตั้งชื่อภาษาจีนเพื่อเรียกคืนและสังเกตได้ตลอดเวลา สามารถจัดเก็บบันทึกพัลส์แรงดันไฟฟ้าต่ำและรูปคลื่นแฟลชโอเวอร์แรงดันไฟฟ้าสูงได้มากกว่า 8,000 รายการ และสามารถบันทึกพัลส์หลายรายการได้มากกว่า 250 รายการ และสามารถนำเข้าไฟล์รูปคลื่นลงในซอฟต์แวร์คอมพิวเตอร์เพื่อการจัดการและการวิเคราะห์โดยใช้การสื่อสาร USB
• ความสว่างสูงพิเศษ, ความสว่างแบ็คไลท์ LED สูงถึง 280nit, ความละเอียด 1024*600, สะดวกสำหรับสภาพแวดล้อมที่สัมผัสกับแสงแดดโดยตรงในการทำงาน
ข้อมูลจำเพาะทางเทคนิค
| ความถี่ในการสุ่มตัวอย่าง | 80MHz |
| แอมพลิจูดพัลส์แรงดันไฟฟ้าต่ำ | 100V±15% |
| ช่วงการวัดระยะ | ≥65กม. |
| ช่วงการทดสอบe | 300 ม./1 กม./5 กม./65กม./65กม. |
| ความกว้างพัลส์ | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| ความละเอียดขั้นต่ำ | 0.1ม. |
| พื้นที่บอดทดสอบ | ≤60 ม. |
| ข้อผิดพลาดในการวัด | ≤±(0.5%×L+1 ม.), L คือความยาวสายเคเบิล |
| โหมดแหล่งจ่ายไฟ | การชาร์จ AC110V~240V, 50Hz/60Hz |
| ปริมาตรและน้ำหนัก | L358mm×W284mm×H168mm-4.7kg |
| สภาพการทำงาน | อุณหภูมิ -20ºC~+65ºC, ความชื้นสัมพัทธ์ 90%, ความดันบรรยากาศ 750±30mmHg |
รายการบรรจุภัณฑ์
XHDD503B
บทนำ เครื่องระบุตำแหน่งข้อผิดพลาดของสายเคเบิล XHDD503B ใช้การซิงโครไนซ์ด้วยเสียงและแม่เหล็กเพื่อกำหนดจุดข้อผิดพลาดของสายไฟ การแฟลชโอเวอร์อิเล็กทรอนิกส์ถูกสร้างขึ้นโดยเครื่องกำเนิดการปล่อยกระแทก, ถูกหยิบขึ้นมาและขยายโดยโพรบที่สอดคล้องกัน, และตำแหน่งที่แม่นยำของจุดข้อผิดพลาดถูกกำหนดโดยการตัดสินด้วยการได้ยินและการมองเห็น เป็นอุปกรณ์ที่ทำการวางตำแหน่งที่แม่นยำของจุดข้อผิดพลาดของสายเคเบิลภายในช่วงการวัดคร่าวๆ และรวบรวมความแตกต่างของเวลาด้วยเสียงและแม่เหล็ก มันรวมเทคโนโลยีการวางตำแหน่ง, การทดสอบด้วยความช่วยเหลือของเส้นทาง และเทคโนโลยีอื่นๆ โดยมีโหมดการทดสอบหลายโหมดและข้อมูลพร้อมท์ที่หลากหลายและหลากหลายเพื่อให้การระบุตำแหน่งข้อผิดพลาดของสายเคเบิลเสร็จสมบูรณ์อย่างมีประสิทธิภาพและแม่นยำ
ตัวบ่งชี้ทางเทคนิค
| -ฟังก์ชันจุดคงที่แบบซิงโครนัสแม่เหล็กช่องเสียงa) แบนด์วิดท์ | ||
| -ฟังก์ชันจุดคงที่แบบซิงโครนัสแม่เหล็กช่องเสียงa) แบนด์วิดท์ | ผ่านทั้งหมด: 100Hz~1500Hz | ผ่านต่ำ: 100Hz~400Hz Qualcomm: 150Hz~1500Hz ผ่านแบนด์: 200Hz~600Hz b) สัญญาณสูงสุด เกน: >=100dB c) ความแม่นยำของจุดคงที่: 0.1 ม. ช่องสนามแม่เหล็ก เกนสัญญาณสูงสุด: >=100db |
| โหมดการวางตำแหน่งเวลาการขนส่งด้วยเสียงแม่เหล็ก: การแสดงรูปคลื่น, การแสดงเวลาการขนส่งด้วยเสียงและแม่เหล็ก | เกนสัญญาณ: ปรับได้ตั้งแต่ 1 ถึง 8 ระดับ | |
| ช่องสนามแม่เหล็ก: ปรับได้ตั้งแต่ 1 ถึง 8 ระดับ | ||
| กราฟแท่งความแรงของสัญญาณเสียงระบุ และปรับเกณฑ์ทริกเกอร์เสียง (0 ถึง 99 ระดับ) | ||
| ความแรงของสัญญาณแม่เหล็กไฟฟ้าถูกระบุโดยกราฟแท่ง, ปรับเกณฑ์ทริกเกอร์สนามแม่เหล็ก (0 ถึง 99 ระดับ), และมีฟังก์ชันพร้อมท์ทริกเกอร์สนามแม่เหล็ก | ||
| การแสดงกราฟแท่งความแรงของสัญญาณแม่เหล็กไฟฟ้า, ปรับเกณฑ์ทริกเกอร์สนามแม่เหล็ก, พร้อมฟังก์ชันพร้อมท์ทริกเกอร์สนามแม่เหล็ก | ||
| โหมดการวางตำแหน่งความแตกต่างของเวลาด้วยเสียงแม่เหล็ก: การแสดงรูปคลื่น, ความแตกต่างของเวลาด้วยเสียงแม่เหล็กสูงสุดคือ 80ms ซึ่งสามารถคำนวณได้โดยอัตโนมัติและวิเคราะห์ด้วยตนเอง สามารถบันทึกความแตกต่างของเวลาด้วยเสียงแม่เหล็กล่าสุด | ||
| แหล่งจ่ายไฟ: | ||
| a) แบตเตอรี่: ชุดแบตเตอรี่ลิเธียมไอออนในตัว, แรงดันไฟฟ้า 8.4V, ความจุ 2.4Ah | ||
| b) เวลาใช้งาน: เวลาใช้งานต่อเนื่อง > 8 ชั่วโมง; | c) เครื่องชาร์จ: อินพุต AC220V±10%, 50Hz; เอาต์พุตเล็กน้อย 8.4V, 1A d) เวลาในการชาร์จ: < 3 ชั่วโมงโหมดการแสดงผล: LCD สีขนาด 5 นิ้ว, ความละเอียด 854*480, พร้อมฟังก์ชันสัมผัสอุณหภูมิสภาพแวดล้อมในการทำงาน: - |
|
| 2 | ||
| 0°C-65°C, ความชื้น ≤90% RH, ระดับความสูง <4500 ม. |
||
