| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE/ ISO |
| หมายเลขรุ่น: | XHGG502A2 |
คำอธิบาย

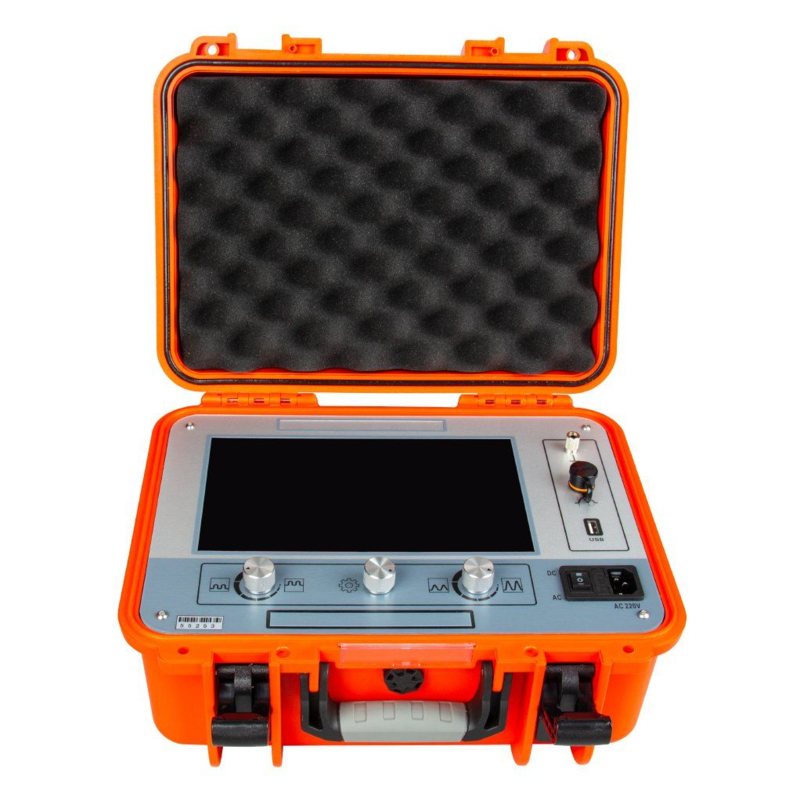

เครื่องทดสอบข้อผิดพลาดของสายเคเบิลใช้คอมพิวเตอร์แบบรวมหน้าจอสัมผัสขนาด 10.1 นิ้วระดับอุตสาหกรรม, อินเทอร์เฟซซอฟต์แวร์การทำงานที่เรียบง่าย, วงจรรวมและอุปกรณ์ระดับอุตสาหกรรม, และแบตเตอรี่ลิเธียมไอออนความจุสูงในตัว ซึ่งมีความเสถียร, เชื่อถือได้, และใช้งานง่าย
เครื่องทดสอบข้อผิดพลาดของสายเคเบิลนี้เป็นเครื่องมือพิเศษสำหรับการวัดและวิเคราะห์สถานะและระยะทางข้อผิดพลาดของสายไฟ เครื่องทดสอบข้อผิดพลาดของสายเคเบิลนี้ใช้เทคโนโลยีอิเล็กทรอนิกส์สมัยใหม่และเทคโนโลยีคอมพิวเตอร์ร่วมกันเพื่อให้ได้มาซึ่งการกรองสัญญาณ, การรับข้อมูล, การประมวลผลข้อมูล, การแสดงผลกราฟิก, และการวิเคราะห์กราฟิก การวัดความเร็วสายเคเบิล, การทดสอบความยาวสายเคเบิล, การทดสอบระยะทางข้อผิดพลาดของสายเคเบิล
เครื่องทดสอบข้อผิดพลาดของสายเคเบิลนี้เหมาะสำหรับข้อผิดพลาดที่มีความต้านทานต่ำ, ไฟฟ้าลัดวงจร, วงจรเปิด และการตัดการเชื่อมต่อของสายไฟ, สายโคแอกเซียลความถี่สูง, สายไฟถนน, และสายไฟใต้ดินที่ทำจากวัสดุต่างๆ ที่มีหน้าตัดและสื่อต่างๆ กัน รวมถึงการรั่วไหลที่มีความต้านทานสูงและการแฟลชโอเวอร์ที่มีความต้านทานสูง ความล้มเหลวของเครือข่าย พารามิเตอร์ทางเทคนิคเป็นไปตาม "GB/T 18268.1 ข้อกำหนดการป้องกันการรบกวนสำหรับอุปกรณ์ทดสอบที่ใช้ในสถานที่อุตสาหกรรม", "DL/T 849.1-2019 เงื่อนไขทางเทคนิคทั่วไปสำหรับเครื่องทดสอบพิเศษสำหรับอุปกรณ์ไฟฟ้า ส่วนที่ 1: เครื่องทดสอบแฟลชข้อผิดพลาดของสายเคเบิล", "JJF1042-2020" "ข้อกำหนดการสอบเทียบสำหรับเครื่องทดสอบข้อผิดพลาดของสายเคเบิล" มาตรฐาน
โหมดการทำงาน: TDR (พัลส์แรงดันต่ำ), การแฟลชโอเวอร์แรงดันสูง (ICE (กระแสพัลส์)/การลดลง)
คุณสมบัติ
• จอแสดงผล TFT สัมผัสสีเต็มรูปแบบขนาด 10.1 นิ้ว
• ระบบฝังตัว, ปลอดภัย, เสถียร และโหมดการแสดงผลและการทำงานที่เรียบง่าย
• พร้อมฟังก์ชันการทดสอบความเร็วคลื่นสายเคเบิล, ความยาวสายเคเบิล และระยะทางข้อผิดพลาด
• การสุ่มตัวอย่างต่อเนื่องอัตโนมัติเต็มรูปแบบ, การจับภาพคลื่นทุกครั้ง, ทันเวลาและแม่นยำ
• พร้อมการตั้งค่าช่วงการทดสอบอัตโนมัติ, การวิเคราะห์รูปคลื่นอัตโนมัติ และการแสดงระยะการทดสอบ
• เมนูภาษาอังกฤษเต็มรูปแบบ, สองวิธีในการใช้งานแบบสัมผัสและปุ่มเข้ารหัส, ง่าย, รวดเร็ว และเชื่อถือได้
• พร้อมเทคโนโลยีการทดสอบวิธีพัลส์แรงดันต่ำ, วิธีแฟลชโอเวอร์แรงดันสูง, การแสดงรูปคลื่นราบรื่นและง่ายต่อการตีความ
• เครื่องมือมีความสามารถในการประมวลผลข้อมูลที่มีประสิทธิภาพ ทำให้ผู้ใช้สามารถจัดการและจัดเก็บไฟล์รูปคลื่นได้อย่างสะดวก
• มีฟังก์ชันการจัดเก็บรูปคลื่นการทดสอบจำนวนมาก: รูปคลื่นที่ทดสอบในไซต์งานสามารถจัดเก็บไว้ในเครื่องมือได้อย่างสะดวกตามลำดับที่ระบุโดยการตั้งชื่อภาษาจีนเพื่อเรียกคืนและสังเกตได้ตลอดเวลา สามารถจัดเก็บรูปคลื่นพัลส์แรงดันต่ำและรูปคลื่นแฟลชโอเวอร์แรงดันสูงได้มากกว่า 8,000 รายการ และสามารถบันทึกพัลส์หลายรายการได้มากกว่า 250 รายการ และสามารถนำเข้าไฟล์รูปคลื่นลงในซอฟต์แวร์คอมพิวเตอร์เพื่อการจัดการและการวิเคราะห์โดยใช้การสื่อสาร USB
• ความสว่างสูงพิเศษ, ความสว่างของไฟแบ็คไลท์ LED สูงถึง 280nit, ความละเอียด 1024*600, สะดวกสำหรับสภาพแวดล้อมที่สัมผัสกับแสงแดดโดยตรงในการทำงาน
ข้อมูลจำเพาะทางเทคนิค
| ความถี่ในการสุ่มตัวอย่าง | 80MHz |
| แอมพลิจูดพัลส์แรงดันต่ำ | 100V±15% |
| ช่วงการวัด | ≥65กม. |
| ช่วงการทดสอบe | 300 ม./1 กม./5 กม./25กม./65กม. |
| ความกว้างของพัลส์ | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| ความละเอียดขั้นต่ำ | 0.1ม. |
| พื้นที่บอดทดสอบ | ≤20 ม. |
| ข้อผิดพลาดในการวัด | ≤±(0.5%×L+1 ม.), L คือความยาวสายเคเบิล |
| โหมดแหล่งจ่ายไฟ | ชาร์จ AC110V~240V, 50Hz/60Hz |
| ปริมาตรและน้ำหนัก | L358mm×W284mm×H168mm-4.7kg |
| สภาพการทำงาน | อุณหภูมิ -20ºC~+65ºC, ความชื้นสัมพัทธ์ 90%, ความดันบรรยากาศ 750±30mmHg |
รายการบรรจุภัณฑ์
