| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | XHDD503 ＋ XHGG502 |
บทนำ

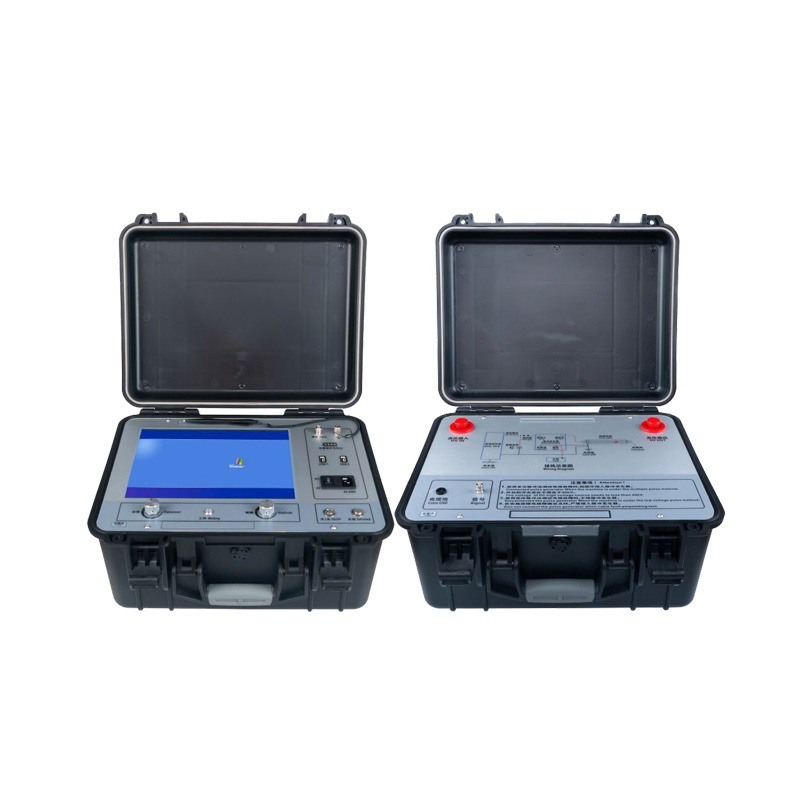

เครื่องมือระบุตำแหน่งความผิดพลาดของสายเคเบิลใช้วิธีการซิงโครไนซ์ด้วยเสียงและแม่เหล็กเพื่อระบุจุดบกพร่องของสายเคเบิลพลังงาน ไฟแฟลชอิเล็กทรอนิกส์ถูกสร้างขึ้นโดยเครื่องกำเนิดไฟฟ้าปล่อยกระแทก ถูกรับและขยายโดยโพรบที่เกี่ยวข้อง และตำแหน่งที่แม่นยำของจุดบกพร่องถูกกำหนดโดยการตัดสินด้วยการได้ยินและการมองเห็น เป็นอุปกรณ์ที่ทำการวางตำแหน่งที่แม่นยำของจุดบกพร่องของสายเคเบิลภายในช่วงการวัดคร่าวๆ และรวบรวมความแตกต่างของเวลาด้วยเสียงและแม่เหล็ก มันรวมเทคโนโลยีการวางตำแหน่ง การทดสอบด้วยความช่วยเหลือของเส้นทาง และเทคโนโลยีอื่นๆ โดยมีโหมดการทดสอบหลายโหมดและข้อมูลพร้อมท์ที่หลากหลายและหลากหลาย เพื่อให้การระบุตำแหน่งความผิดพลาดของสายเคเบิลเสร็จสมบูรณ์อย่างมีประสิทธิภาพและแม่นยำ
1. ตัวบ่งชี้ทางเทคนิค
| 1 | พารามิเตอร์ตัวกรอง | All-pass: 100Hz~1600Hz. Low pass: 100Hz~300Hz. Qualcomm: 160Hz~1600Hz. Bandpass: 200Hz~600Hz. |
| 2 | การขยายช่องสัญญาณ | ปรับได้ 8 ระดับ |
| 3 | การขยายช่องสัญญาณแม่เหล็ก | ปรับได้ 8 ระดับ |
| 4 | การขยายสัญญาณเอาต์พุต | 16 ระดับ (0~112db) |
| 5 | อิมพีแดนซ์เอาต์พุต | 350Ω |
| 6 | ความแม่นยำในการวางตำแหน่งด้วยเสียงและแม่เหล็ก | น้อยกว่า 0.2 ม. |
| 7 | ความแม่นยำในการระบุเส้นทาง | น้อยกว่า 0.5 ม. |
| 8 | แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมมาตรฐาน 4*18650 |
| 9 | เวลาสแตนด์บาย | มากกว่า 8 ชั่วโมง |
| 10 | ขนาด | 428L×350W×230H |
| 11 | พิกเซลหน้าจอ | 854-480 |
| 12 | ความสว่าง | 800nit |
| 13 | หน่วยความเร็วในการส่ง | 0-100ms |
| 14 | ความแม่นยำ | 1ms |
| 15 | แบนด์วิดท์เสียง | 100-1.6khz |
| 16 | แบนด์วิดท์ขดลวดแม่เหล็ก | 100-20kHZ |
| 17 | ทั้งเสียงและแม่เหล็ก | มากกว่า 75db |
| 18 | น้ำหนัก | 6.5กก. |
| 19 | อุณหภูมิแวดล้อม | -25~65ºC; ความชื้นสัมพัทธ์: ≤90%. |
บทนำแผงควบคุมการทำงาน
1 การปรับ: กดปุ่มปรับเพื่อเข้าสู่อินเทอร์เฟซการปรับ และหมุนปุ่มปรับเพื่อตั้งค่าพารามิเตอร์การปรับ
2 แหล่งจ่ายไฟ: เปิดและปิดแหล่งจ่ายไฟของระบบ เมื่อเปิดระบบ คุณต้องกดปุ่มเปิด/ปิดค้างไว้ 3 ถึง 4 วินาทีจนกว่าคุณจะได้ยินเสียง "บี๊บ" ยาวๆ จากนั้นคุณจึงจะปล่อยปุ่มได้ เมื่อปิดเครื่อง คุณต้องกดปุ่มเปิด/ปิดค้างไว้ 3 ถึง 4 วินาที
3 จอแสดงผล: จอแสดงผลแบบสัมผัสขนาด 5 นิ้ว
1 เซ็นเซอร์: พอร์ตเชื่อมต่อเซ็นเซอร์โพรบ
2 การชาร์จ: พอร์ตเชื่อมต่อเครื่องชาร์จ
3 แจ็คหูฟังเฉพาะ
รายการบรรจุภัณฑ์
ภาพฉาก
ตรวจจับความล้มเหลวของฉนวนหลักของสายเคเบิลพลังงานที่มีระดับแรงดันไฟฟ้า 35KV และต่ำกว่าได้อย่างแม่นยำและรวดเร็ว ปรับเทียบความยาวสายเคเบิล ทดสอบระยะทางความผิดพลาดของสายเคเบิลโดยประมาณ
*การระบุตำแหน่งความผิดพลาดของสายเคเบิลล่วงหน้าด้วยเครื่องสะท้อน XHGG502 โดยใช้วิธีการสะท้อนพัลส์แรงดันไฟฟ้าต่ำ (TDR),
วิธีการแฟลชโอเวอร์แรงดันไฟฟ้าสูง (เช่น ICE, DECAY), วิธีการสะท้อนพัลส์อาร์ค (ARC single shot และ ARC multi-shot) การระบุตำแหน่งความผิดพลาดของสายเคเบิลล่วงหน้า: ด้วยเครื่องสะท้อน XHGG502 โดยใช้วิธีการสะท้อนพัลส์แรงดันไฟฟ้าต่ำ (TDR) และวิธีการลดทอนแรงดันไฟฟ้าสูง (แฟลชโอเวอร์) (DECAY), วิธีการสะท้อนอาร์ค (single-shot/ multi-shot)
มีโหมดการทดสอบสามโหมดของ XHGG502, พัลส์แรงดันไฟฟ้าต่ำ, แฟลชโอเวอร์แรงดันไฟฟ้าสูง, ARC multi-shot.
ภาพด้านล่างแสดงระยะทางความผิดพลาดของสายเคเบิลที่วัดโดยใช้โหมดการทดสอบ ARC multi-shot ของ XHGG502
ภาพด้านล่างแสดงระยะทางความผิดพลาดของสายเคเบิลที่วัดโดยใช้โหมดการทดสอบแฟลชโอเวอร์แรงดันไฟฟ้าสูงของ XHGG502
ภาพด้านล่างแสดงความยาวสายเคเบิลหรือระยะทางความผิดพลาดของวงจรเปิดของสายเคเบิลที่วัดโดยใช้โหมดการทดสอบพัลส์แรงดันไฟฟ้าต่ำของ XHGG502 เมื่อใช้วิธีพัลส์แรงดันไฟฟ้าต่ำ ไม่จำเป็นต้องเชื่อมต่อเครื่องกำเนิดพัลส์แรงดันไฟฟ้าสูง วิธีการทดสอบอื่นๆ จะต้องใช้ร่วมกับเครื่องกำเนิดพัลส์แรงดันไฟฟ้าสูง
รุ่นใหม่ รุ่นใหม่
เครื่องกำเนิดพัลส์แรงดันไฟฟ้าสูง XHHV535-2L ส่วนใหญ่ใช้สำหรับการปล่อยกระแทกในระหว่างการทดสอบความผิดพลาดของสายเคเบิล นอกจากนี้ยังสามารถใช้สำหรับการทดสอบแรงดันไฟฟ้าทนทาน DC ของอุปกรณ์ไฟฟ้าอื่นๆ อุปกรณ์นี้รวมแหล่งแรงดันไฟฟ้าสูง DC, ตัวเก็บประจุพลังงาน, ช่องว่างลูกบอลปล่อยประจุ ฯลฯ อุปกรณ์นี้แทนที่หม้อแปลงทดสอบหลายร้อยกิโลกรัม กล่องปฏิบัติการ และตัวเก็บประจุพลังงานพัลส์ (โดยทั่วไปชุดหม้อแปลง 5kVA มีน้ำหนักมากกว่า 60 กิโลกรัม กล่องควบคุมมีน้ำหนักมากกว่า 30 กก. และตัวเก็บประจุพลังงานพัลส์มีน้ำหนักมากกว่า 20 กก.) แหล่งจ่ายไฟใช้ส่วนประกอบอิเล็กทรอนิกส์แรงดันไฟฟ้าสูงพิเศษที่มีความแม่นยำสูง เสถียรภาพสูง และเทคโนโลยีแรงดันไฟฟ้าสูงความถี่สูง ซึ่งทำให้เครื่องทั้งหมดมีโครงสร้างที่เรียบง่ายและมีน้ำหนักเบาเป็นพิเศษ เพื่อรักษาพฤติกรรมการใช้หม้อแปลงและกล่องปฏิบัติการในการสร้างแรงดันไฟฟ้าสูง DC เครื่องกำเนิดพัลส์นี้ใช้การออกแบบและโหมดการทำงานที่เป็นมนุษย์ ซึ่งปลอดภัยและเชื่อถือได้ ทำได้จริงตามผลของการไม่ได้รับความเสียหายจากการกระแทก และการลัดวงจรของแรงดันไฟฟ้าสูงลงกราวด์ก็สามารถทำงานได้ตามปกติ ปัจจุบันเป็นอุปกรณ์แรงดันไฟฟ้าสูงแบบพกพาที่เบาที่สุดและใช้งานง่ายที่สุด เป็นผลิตภัณฑ์ในอุดมคติสำหรับการตรวจจับความผิดพลาดของสายเคเบิลพลังงาน
คุณสมบัติของผลิตภัณฑ์
★ พร้อมฟังก์ชันป้องกันอัตโนมัติกระแสเกิน แรงดันไฟฟ้าเกิน ความร้อนสูงเกินไป
★ พร้อมฟังก์ชันแรงดันไฟฟ้าทนทาน DC, ฟังก์ชันปล่อยกระแทก
★ เอาต์พุตพัลส์แรงดันไฟฟ้าสูงสม่ำเสมอและควบคุมได้
★ ฟังก์ชันป้องกันการลัดวงจรพิเศษ ซึ่งสามารถทำให้เอาต์พุตแรงดันไฟฟ้าสูงลัดวงจรโดยตรงลงกราวด์
★ มีมิเตอร์ตัวชี้ระดับ 2.5 คู่สำหรับการแสดงกระแสและแรงดันไฟฟ้า ซึ่งใช้งานง่ายและชัดเจน และมองเห็นได้อย่างรวดเร็วว่าจุดบกพร่องถูกปล่อยประจุจนหมดหรือไม่ และกระบวนการปล่อยประจุจะสะท้อนในแบบเรียลไทม์
★ การวัดแรงดันไฟฟ้าด้านแรงดันไฟฟ้าสูง
ข้อมูลทางเทคนิค
| แรงดันไฟฟ้าพัลส์ | 0-35kV |
| แรงดันไฟฟ้าบางส่วนสูง | คลาส 2.5 |
| ตัวเก็บประจุในตัว | 2μF |
| กำลังปล่อยประจุ | 0~1225J |
| ขั้วแรงดันไฟฟ้าขาออก | ขั้วลบ |
| การป้องกันกระแสเกิน | 8mA (มากกว่า 3 วินาที) |
| กำลังกระแทก | 400W |
| การป้องกันอุณหภูมิเกิน | 85ºC |
| ขนาด(มม.) | 540L×300W×450H |
| น้ำหนัก | ไม่เกิน 25 กก. |
| ไม่เกิน 25 กก. | AC 220V±10%/50Hz±2Hz |
| อุณหภูมิแวดล้อม | -20~+60ºC |
บทนำแผงควบคุม
1. กราวด์ความปลอดภัย: กราวด์ของตัวเครื่องมือต้องเชื่อมต่อกับกราวด์อย่างน่าเชื่อถือ เพื่อป้องกันไม่ให้ตัวเครื่องมือถูกไฟฟ้าดูดหรือไฟฟ้าช็อตแก่บุคลากร
2. กราวด์แรงดันไฟฟ้าสูง: หรือที่เรียกว่าหางแรงดันไฟฟ้าสูง จะต้องต่อสายดินอย่างน่าเชื่อถือเพื่อป้องกันการรั่วไหลของแรงดันไฟฟ้าสูงและการปล่อยประจุ การสัมผัสที่ไม่ดีอาจทำให้แรงดันไฟฟ้าไม่เพิ่มขึ้น แรงดันไฟฟ้าสูงพังทลายของส่วนประกอบภายในของเครื่องมือ และอุบัติเหตุด้านความปลอดภัยที่เกิดจากการรั่วไหลหรือการปล่อยประจุภายในเครื่องมือ
3. กราวด์การสุ่มตัวอย่าง: ขั้วลบของตัวเก็บประจุพลังงานพัลส์มีแรงดันไฟฟ้าสูงและต้องต่อสายดินอย่างน่าเชื่อถือ ใช้สำหรับการสุ่มตัวอย่างเมื่อสุ่มตัวอย่างรูปคลื่นภายใต้สถานะแฟลชโอเวอร์แรงดันไฟฟ้าสูงของเครื่องทดสอบความผิดพลาดของสายเคเบิล (หากไม่มีการสุ่มตัวอย่างแฟลชโอเวอร์แรงดันไฟฟ้าสูง ยังคงต้องมีการต่อสายดินที่เชื่อถือได้)
4. ปุ่มปล่อยประจุ: กดปุ่มนี้เพื่อสัมผัสกับช่องว่างลูกบอล และปล่อยประจุด้วยตนเอง (ระยะเวลาของการกดแต่ละปุ่มต้องไม่เกิน 1 วินาที)
5. ปุ่มเริ่มต้นแรงดันไฟฟ้าสูง: เมื่อไฟปุ่มเริ่มต้นติดสว่าง หมายความว่าเอาต์พุตแรงดันไฟฟ้าอยู่ในตำแหน่งศูนย์ เมื่อไฟติดสว่าง ปุ่มเริ่มต้นจะถูกต้อง หากไฟปุ่มเริ่มต้นไม่ติดสว่างหลังจากเปิดสวิตช์ไฟ ให้หมุนปุ่มปรับแรงดันไฟฟ้าทวนเข็มนาฬิกาจนกว่าไฟจะติดสว่าง เมื่อไฟปุ่มติดสว่าง ให้กดปุ่มนี้เพื่อเริ่มอุปกรณ์และสร้างเอาต์พุตแรงดันไฟฟ้าสูง
6. ปุ่มหยุดแรงดันไฟฟ้าสูง: เมื่อการทดสอบเสร็จสิ้นหรือเกิดความผิดปกติ ให้กดปุ่มนี้เพื่อตัดเอาต์พุตแรงดันไฟฟ้าสูง ไฟแรงดันไฟฟ้าสูงดับลง และลูกบอลปล่อยประจุภายในหยุดทำงาน เมื่อปุ่มหยุดทำงาน หมายความว่ามีเอาต์พุตแรงดันไฟฟ้าสูง และเมื่อปิดอยู่ หมายความว่าไม่มีเอาต์พุตแรงดันไฟฟ้าสูง
7. สวิตช์ป้องกันกระแสเกิน: เมื่อกด หมายความว่าฟังก์ชันป้องกันกระแสเกินได้เริ่มต้นขึ้น เมื่อป๊อปอัพ หมายความว่าเครื่องมือได้ทริกเกอร์การป้องกันกระแสเกิน
8. การปรับแรงดันไฟฟ้า: หลังจากเปิดอุปกรณ์แล้ว คุณต้องหมุนปุ่ม conterclockwise ไปยังจุดสิ้นสุด กดปุ่มเริ่มต้น จากนั้นปรับตามเข็มนาฬิกาเพื่อเพิ่มแรงดันไฟฟ้าสูงขาออกจากขนาดเล็กไปใหญ่ และปรับทวนเข็มนาฬิกาเพื่อลดแรงดันไฟฟ้าสูงขาออกจากขนาดใหญ่ไปเล็ก
9. สวิตช์ไฟ: "เกียร์ I" เปิดสวิตช์ไฟ AC 220V และ "เกียร์ 0" ปิดไฟระบบ
10. ที่ยึดฟิวส์: สถานที่ติดตั้งฟิวส์ของระบบจ่ายไฟ AC 220V
11. เต้ารับไฟ: แหล่งจ่ายไฟทำงานของเครื่องมือ พอร์ตเชื่อมต่อ AC 220V
12. การตั้งค่าเวลา: ตั้งค่าช่วงเวลาการปล่อยประจุ
13. แอมมิเตอร์: ตัวบ่งชีกระแสไฟฟ้าด้านแรงดันไฟฟ้าสูง
14. โวลต์มิเตอร์: มิเตอร์ kV ที่แสดงแรงดันไฟฟ้าขาออกแรงดันไฟฟ้าสูง
15. เอาต์พุตแรงดันไฟฟ้าสูง (EMP): เมื่อปล่อยกระแทก ให้เชื่อมต่อสายเอาต์พุตแรงดันไฟฟ้าสูง
16. เอาต์พุตแรงดันไฟฟ้าสูง (DC): เมื่อแรงดันไฟฟ้าทนทาน DC ให้เชื่อมต่อสายเอาต์พุตแรงดันไฟฟ้าสูง
รายการบรรจุภัณฑ์
การประยุกต์ใช้ - การระบุตำแหน่งความผิดพลาดของสายเคเบิลใต้ดิน
เราเป็นผู้ผลิตอุปกรณ์ตรวจจับความผิดพลาดของสายเคเบิลระดับมืออาชีพ เราสามารถปรับแต่งโซลูชันทางเทคนิคพิเศษสำหรับคุณได้
