ระบบระบุตำแหน่งความผิดพลาดของสายเคเบิลแบบพกพาสำหรับสายไฟฟ้าแรงดัน 35kV และต่ำกว่า สำหรับสายเคเบิลที่มีข้อบกพร่องของฉนวนหลัก

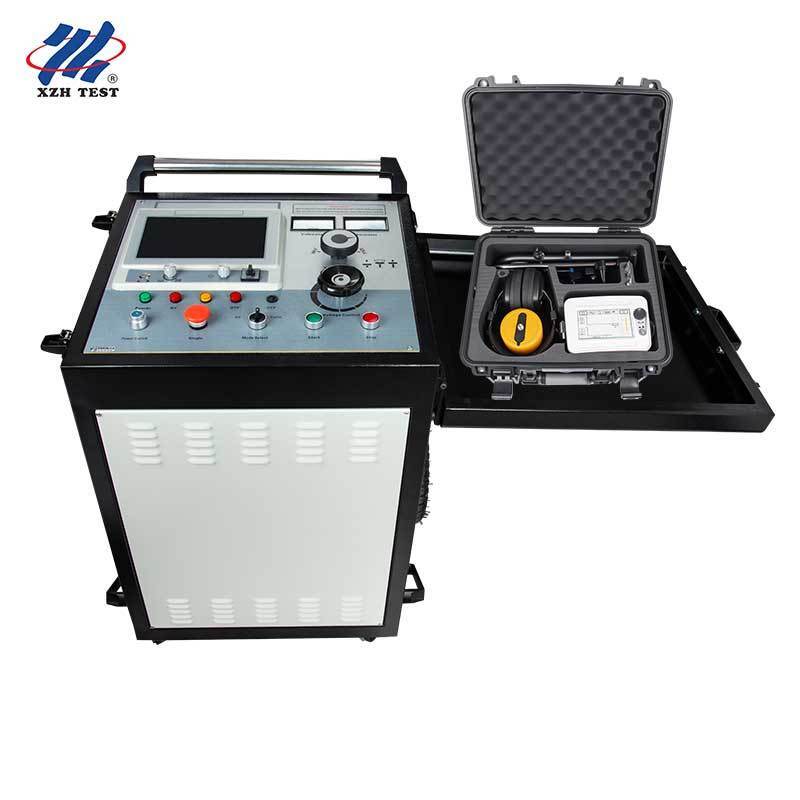

ระบบระบุตำแหน่งสายเคเบิลขัดข้องแบบพกพา XZH TEST รุ่น 35kV และต่ำกว่า (รุ่น XHHV535-4TSB + XHDD503E) เป็นโซลูชันการวินิจฉัยแบบครบวงจรที่ออกแบบมาสำหรับเครือข่ายสายเคเบิลไฟฟ้าที่ทำงานที่ระดับแรงดันไฟฟ้าสูงสุด 35 kV ระบบนี้รวมเครื่องระบุตำแหน่งสายเคเบิลขัดข้อง TDR ความถี่ 400 MHz เข้ากับเครื่องระบุตำแหน่งแบบแม่เหล็ก-อะคูสติกขั้นสูง และเครื่องกำเนิดไฟฟ้าแรงดันสูง 2048J ไว้ในแพลตฟอร์มภาคสนามที่ประสานงานกัน ออกแบบมาสำหรับทีมบำรุงรักษาสาธารณูปโภค ผู้รับเหมาไฟฟ้า และทีมบริการอุตสาหกรรม ครอบคลุมขั้นตอนการทำงานทั้งหมดในการระบุตำแหน่งสายเคเบิลขัดข้อง — ตั้งแต่การทดสอบฉนวนและการระบุตำแหน่งเบื้องต้น ไปจนถึงการระบุตำแหน่งที่แม่นยำ และการตรวจสอบหลังการซ่อมแซม — ให้ความละเอียดในการระบุตำแหน่งเบื้องต้น 0.07 เมตร และความแม่นยำในการระบุตำแหน่งสุดท้าย ≤0.1 เมตร ตลอดความยาวสายเคเบิล 120 กม. ขึ้นไป

1. XHHV535-4TSB — เครื่องระบุตำแหน่งสายเคเบิลขัดข้อง + เครื่องกำเนิดไฟฟ้าแรงดันสูง

คอนโทรลเลอร์ TDR ในตัว และแหล่งพลังงานกระชาก 2048J

หน่วยควบคุมหลักรวมเครื่องระบุตำแหน่งสายเคเบิลขัดข้อง TDR 400 MHz เข้ากับเครื่องกำเนิดไฟฟ้าแรงดันสูง 3 เกียร์ในตัวไว้ในแพ็คเกจแบบพกพาเดียว เครื่องระบุตำแหน่งมีอินเทอร์เฟซหน้าจอสัมผัส การควบคุมแบบรวมศูนย์ด้วยไมโครคอนโทรลเลอร์ชิปเดี่ยว และแบตเตอรี่ลิเธียม 10.4 Ah ในตัว ให้การทำงานภาคสนาม 5 ชั่วโมง ระบบแหล่งจ่ายไฟแยกอิสระป้องกันการรบกวนระหว่างการคายประจุ เครื่องกำเนิดไฟฟ้าแรงดันสูงในตัวให้พลังงาน 0–2048 J ในสามระดับแรงดันไฟฟ้าที่สลับได้ (8 kV / 16 kV / 32 kV) พร้อมรอบการกระชากอัตโนมัติ 4 วินาทีและการควบคุมด้วยตนเอง เหมาะสำหรับความต้านทานต่ำ, การลัดวงจร, การวงจรเปิด, การรั่วไหลความต้านทานสูง และความผิดพลาดแบบแฟลชโอเวอร์บนสายเคเบิลทุกประเภทสูงสุด 35 kV

• ความถี่ในการสุ่มตัวอย่าง: 1 MHz – 400 MHz
• ช่วงการวัดระยะ: ≥120 กม. (เลือกได้ 10 ช่วง)
• ความละเอียดขั้นต่ำ: 0.07 ม. | โซนอับสัญญาณ: ≤10 ม.
• แรงดันไฟฟ้ากระชาก: 0–8 kV / 0–16 kV / 0–32 kV (3 เกียร์)
• พลังงานการคายประจุ: 2048 J | กำลังกระชาก: 2 KVA
• แบตเตอรี่: 10.4 Ah Li-ion, ชาร์จ ~2 ชม., ใช้งานได้ 5 ชม.
• น้ำหนัก: ≤120 กก. | อุณหภูมิ: -20°C – +50°C

2. XHDD503E — เครื่องระบุตำแหน่งสายเคเบิลขัดข้อง

การซิงโครไนซ์อะคูสติก-แม่เหล็ก — ความแม่นยำ ≤0.1 ม.

เครื่องระบุตำแหน่งดิจิทัลระดับมืออาชีพที่ใช้การซิงโครไนซ์อะคูสติก-แม่เหล็กเพื่อระบุตำแหน่งความผิดพลาดที่แม่นยำ เมื่อเครื่องกำเนิดไฟฟ้าแรงดันสูงส่งสัญญาณกระชาก จุดที่เกิดความผิดพลาดจะสร้างคลื่นการสั่นสะเทือน คลื่นเสียง และคลื่นแม่เหล็กไฟฟ้าผ่านการคายประจุแบบแฟลชโอเวอร์ โพรบเฉพาะจะจับสัญญาณเหล่านี้ และยูนิตโฮสต์จะประมวลผลและแสดงผลความแตกต่างของเวลาอะคูสติก-แม่เหล็กแบบเรียลไทม์อย่างชาญฉลาด ด้วยโหมดฟิลเตอร์ที่เลือกได้สี่โหมด (all-pass, low-pass, high-pass, band-pass) และเกนเอาต์พุต 16 ระดับ (0–112 dB) จึงปรับให้เข้ากับสภาพแวดล้อมภาคสนามที่หลากหลาย ผู้ปฏิบัติงานจะระบุตำแหน่งความผิดพลาดที่แน่นอน — ≤0.1 ม. เหนือสายเคเบิลโดยตรง — ผ่านการนำทางด้วยภาพและเสียงที่ชัดเจน

• ความแม่นยำในการระบุตำแหน่ง: ≤0.1 ม. | แรงดันไฟฟ้าขั้น: ≤0.5 ม. | เส้นทาง: ≤0.5 ม.
• โหมดฟิลเตอร์: All-pass (100–1600 Hz), Low-pass (100–300 Hz), High-pass (160–1600 Hz), Band-pass (200–600 Hz)
• เกนเอาต์พุต: 16 ระดับ (0–112 dB) | อิมพีแดนซ์: 350 Ω
• การปรับช่องสัญญาณ: 8 ระดับสำหรับเสียง, แม่เหล็ก และแรงดันไฟฟ้าแต่ละช่อง
• แบตเตอรี่: 4×18650 ลิเธียม, สแตนด์บาย >8 ชม.
• ขนาด: 428L×350W×230H มม. | น้ำหนัก: 7 กก.
• อุณหภูมิ: -25°C – +65°C | ความชื้น: ≤90%

1. การทดสอบฉนวนสายเคเบิลและการจำแนกประเภทความผิดพลาดทำการวัดความต้านทานฉนวนเบื้องต้นเพื่อยืนยันการมีอยู่ของความผิดพลาดและจำแนกประเภทความผิดพลาด — ความต้านทานต่ำ, ความต้านทานสูง, การลัดวงจร, การวงจรเปิด, หรือแฟลชโอเวอร์
2. การระบุตำแหน่งเบื้องต้น (XHHV535-4TSB TDR)เชื่อมต่อเครื่องระบุตำแหน่งเบื้องต้น TDR ในตัวและเลือกวิธีการทดสอบที่เหมาะสมที่สุดตามลักษณะของความผิดพลาด ใช้พัลส์ LV สำหรับความผิดพลาดความต้านทานต่ำ/วงจรเปิด หรือแฟลชโอเวอร์แรงดันสูงสำหรับความผิดพลาดความต้านทานสูง การจับภาพรูปคลื่นอัตโนมัติจะระบุระยะทางของความผิดพลาดภายในไม่กี่วินาทีตลอดช่วง ≥120 กม.
3. การสร้างสัญญาณกระชาก (XHHV535-4TSB ยูนิตแรงดันสูง)ใช้สัญญาณกระชากแรงดันสูงเป็นระยะที่ระดับแรงดันไฟฟ้าที่เลือกเพื่อสร้างการคายประจุแบบแฟลชโอเวอร์ที่จุดที่เกิดความผิดพลาด รอบอัตโนมัติ 4 วินาทีช่วยให้มั่นใจได้ว่ามีการสร้างสัญญาณเสียงและแม่เหล็กไฟฟ้าอย่างสม่ำเสมอสำหรับเครื่องระบุตำแหน่ง
4. การติดตามและทำเครื่องหมายเส้นทางสายเคเบิลติดตามเส้นทางสายเคเบิลบนพื้นผิวโดยใช้การตรวจจับสัญญาณแม่เหล็กไฟฟ้า และทำเครื่องหมายเส้นทางเพื่อนำทางการระบุตำแหน่ง วัดความลึกในการฝังที่จุดอ้างอิงสำคัญสำหรับการวางแผนการขุด
5. การระบุตำแหน่งที่แม่นยำ (XHDD503E)เดินตามเส้นทางสายเคเบิลที่ทำเครื่องหมายไว้ด้วยเครื่องระบุตำแหน่งอะคูสติก-แม่เหล็ก ตรวจสอบการแสดงผลความแตกต่างของเวลาพร้อมกัน 4 รายการ — จุดที่ความล่าช้าของเวลาอะคูสติก-แม่เหล็กเข้าใกล้ศูนย์อยู่เหนือความผิดพลาดโดยตรง ภายใน ≤0.1 ม.
6. การซ่อมแซมและการตรวจสอบสายเคเบิลขุดเจาะอย่างแม่นยำที่จุดที่ทำเครื่องหมายไว้ ซ่อมแซมสายเคเบิล และตรวจสอบการคืนสภาพบริการด้วยการทดสอบฉนวนขั้นสุดท้ายเพื่อยืนยันความสมบูรณ์ในการทำงาน
