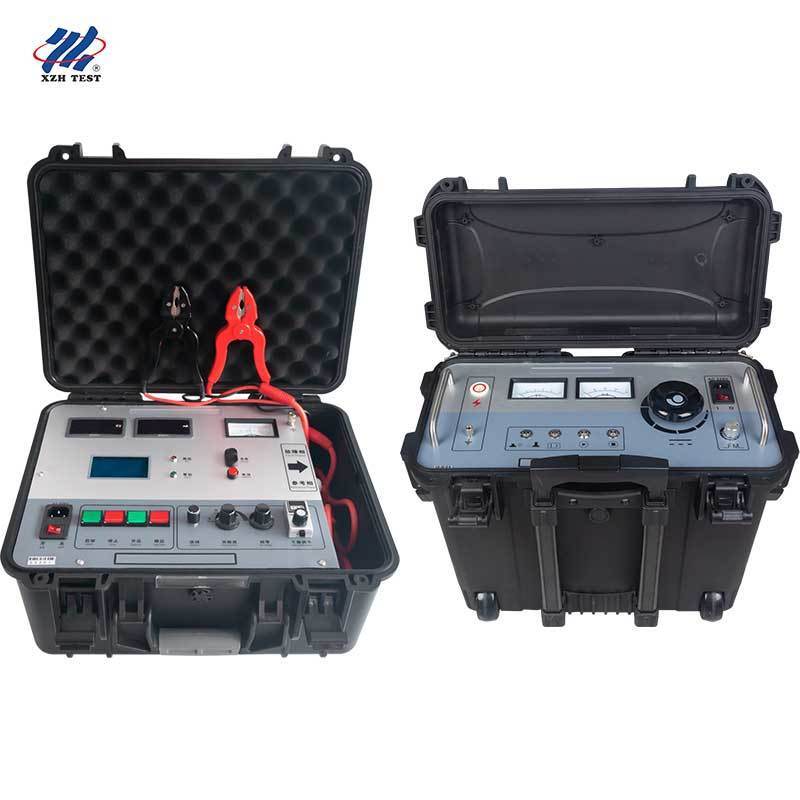

เครื่องระบุตำแหน่งข้อบกพร่องของปลอกสายเคเบิลความไวสูงพร้อมกัลวาโนมิเตอร์บาลานซ์บริดจ์เอาต์พุต 10kV สำหรับการตรวจจับข้อบกพร่องที่แม่นยำ

เครื่องระบุตำแหน่งข้อบกพร่องของปลอกสายเคเบิลความไวสูงพร้อมกัลวาโนมิเตอร์บาลานซ์บริดจ์เอาต์พุต 10kV สำหรับการตรวจจับข้อบกพร่องที่แม่นยำ

รายละเอียดสินค้า:

Place of Origin:	China
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE/ISO
Model Number:	XHHG521B+XHHD523L

ข้อมูลรายละเอียด

Place of Origin:

China

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE/ISO

Model Number:

XHHG521B+XHHD523L

เน้น:

High Light

เน้น:

การตรวจจับสะพานถ่วงสมดุลแบบแกลแวนอมิเตอร์

เครื่องระบุตำแหน่งความผิดปกติความไวสูง 10kV

การทดสอบสายเคเบิลแบบไม่มีพื้นที่บอด

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

สามารถในการผลิต:

2000 หน่วยต่อปี

คําอธิบายสินค้า

XHHG521B ระบบสะพานสมดุลแกลวานโเมตร

รายการXHHG521Bเป็นหน่วยการตรวจสอบความผิดพลาดในชั้นเคเบิลความแม่นยําที่ใช้หลักการ MURRAY bridge พร้อมเครื่องขยายความรู้สึกสูงและระบบแสดงสมดุลกลานโเมตรมันให้ความแม่นยําที่พิเศษในการหาจุดความต้านทานสูงในสายไฟฟ้า.

ลักษณะสําคัญประกอบด้วยความแรงกดไฟฟ้าที่ไม่มีภาระหนัก 5000V ด้วยความจุของกระแสไฟฟ้า 100mAสายยางไฟฟ้าระดับความดันสูงแบบสองแกนพิเศษที่มีการวัดความต้านทานสี่ปลายเพื่อกําจัดความผิดพลาดของหมู, และจอ 12806 ที่บูรณาการพร้อมกับการคํานวณความยาวสายไฟฟ้าอัตโนมัติ.

หลักการสะพาน MURRAY กับการสมดุลแกลวานโเมตร สําหรับความแม่นยําการตั้งตําแหน่ง ± 0.1%·L± 1) m
ความดันแบบไม่มีภาระ 5000V กับกระแสไฟฟ้า 100mA สําหรับความผิดพลาดความต้านทานสูง
เครื่องเสริมเสียงความรู้สึกสูงที่มีการชี้แจงจากแกลวานโเมตร เพื่อตรวจจับจุดสมดุลอย่างแม่นยํา
การวัดความต้านทาน 4 ปลายกําจัดความผิดพลาดของความต้านทานและการสัมผัส
การคํานวณระยะความผิดพลาดแบบอัตโนมัติที่บูรณาการ โดยการใส่ความยาวสายไฟ
พื้นที่ตาบอดศูนย์ ประสิทธิภาพสําหรับสายไฟสั้นและการขาดทรัพย์

XHHD523L หน่วยหาจุดผิดพลาดของสายไฟฟ้าแรงสูง

รายการXHHD523Lเป็นหน่วยออกแรงสูงระดับมืออาชีพที่ออกแบบมาเพื่อการหาจุดผิดพลาดของเชือกสายไฟฟ้าอย่างรวดเร็วและแม่นยําด้วย 0 ~ 10kV ปรับออกคลื่นสแควร์และสูงสุด 200mA ปัจจุบันการออกที่กําลัง 2kVA, มันสอดคล้องอย่างเต็มที่กับมาตรฐาน GB50150-2006 สําหรับการทดสอบชั้นนอกของเคเบิล

มันมีช่วงการปรับความถี่ที่กว้างจาก 0.2Hz ถึง 5Hz, ปุ่มเดียวเปลี่ยนระหว่างโหมดการชี้ปิ้นและการทดสอบแรงดันทนทาน, และการป้องกันศูนย์สําหรับการทํางานที่ปลอดภัยความรู้สึกของตัวรับสามารถปรับได้อย่างเต็มที่ เพื่อปรับปรุงการตรวจจับสัญญาณ ผ่านสภาพสนามที่แตกต่างกันและความลึกของการฝังเคเบิล.

0 ~ 10kV ความแรงออกปรับสําหรับการทดสอบหลากหลายในทุกระดับความแรงเครียดของเคเบิล
0 ~ 200mA กระแสออกที่กําลัง 2kVA สําหรับกรณีความผิดพลาดที่ต้องการ
ความถี่ปรับได้จาก 0.2Hz ถึง 5Hz สําหรับการเจาะเข้าไปในสัญญาณที่ดีที่สุด
การสลับปุ่มเดียวระหว่างโหมดการชี้ปิ้นและ DC ทนการทดสอบความแรงดัน
ความรู้สึกของตัวรับที่ปรับได้อย่างเต็มที่ สําหรับสภาพสนามที่หลากหลาย
การป้องกันศูนย์รวมและการป้องกันการกระจายไฟฟ้าเกินระดับ

รายละเอียดเทคนิคของระบบรวม

ปริมาตร	รายละเอียด
รุ่น	XHHG521B + XHHD523L
ความดันทางเข้า	AC 220V (± 10%), 50Hz (± 2Hz)
ความดันออก	0 ~ 10kV (ปรับได้)
กระแสไฟออก	0 ~ 200mA
ความสามารถในการผลิต	2kVA
การปรับความถี่	0.2Hz ~ 5Hz
ความแม่นยําในการตั้งตําแหน่ง	± ((0.1%·L±1) m
ขนาด (L × W × H)	540 × 310 × 460 มม.
น้ําหนัก	35 กิโลกรัม
แบตเตอรี่สํารอง	แบตเตอรี่ 9 วอลต์ (ในตัว)

การใช้งานหลัก

การตรวจพบจุดความต้านทานสูงในสายเคเบิลที่วางไว้ โดยเฉพาะจุดผิดพลาดความต้านทานสูงแบบเส้นตรงที่สายเคเบิล
การระบุจุดเสียแบบ flashover กับการรักษากระแสไฟฟ้าคงที่ผ่านแหล่งกระแสไฟฟ้าคงที่
การตรวจพบความบกพร่องในการกันความต้านทานต่ําที่ยังไม่ได้แตกออกภายใต้ความกระชับกําลังทํางาน
เหมาะสําหรับการทดสอบ 10kV-500kV แหล่งเดียวและสามแกนความดันสูงและความดันสูงสุด

คํา ถาม ที่ ถาม บ่อย

Q1: ความแตกต่างระหว่าง XHHG521B และ XHHD523L คืออะไร?

XHHG521B เป็นหน่วยสะพานสมดุลความแม่นยําที่ใช้หลัก MURRAY bridge กับการแสดงตัวแกลวานโเมตรสําหรับการวัดระยะทางความผิดพลาดความแม่นยําสูง (± 0.1%·L± 1m)XHHD523L เป็นหน่วยออกแรงดันสูงและหน่วยตําแหน่งที่ระบุที่ให้ 0 ~ 10kV การปรับผลิตด้วย 0การควบคุมความถี่.2 ~ 5Hz สําหรับการกําหนดความผิดพลาดที่ใช้สนามและการทดสอบความแรงดันแบบ DC รวมกันพวกเขาสร้างระบบตรวจสอบความผิดพลาดของเชือกเคเบิลที่สมบูรณ์แบบ

คําถามที่ 2: อะไรทําให้วิธีการสะพานสมดุล galvanometer ดีกว่า?

สะพานสมดุลกลานโวโนเมตร ให้ความรู้สึกสูงสุดในการตรวจจับจุดความต้านทานสูง ที่วิธีอื่น ๆ มีปัญหามันไม่มีบริเวณตาบอด ไม่เหมือนกับวิธีการสะท้อนคลื่นที่ล้มเหลวบนสายไฟสั้นและใกล้สายไฟการวัดสี่ปลายกําจัดความผิดพลาดความต้านทานเชือก และการคํานวณอัตโนมัติผ่านจอ 12806 ลดเวลาการทดสอบลงอย่างมาก

Q3: ระบบรวมนี้สามารถตรวจสอบความผิดพลาดสายไฟฟ้าประเภทไหนได้?

ระบบจัดการกับสามประเภทความผิดพลาดหลัก: (1) จุดความต้านทานสูงที่จุดตัดต่อระหว่างเคเบิล(2) ความผิดปกติแบบ flashover ที่แหล่งกระแสไฟฟ้าแบบคงที่รักษาสภาพวงโค้งที่มั่นคง; และ (3) ความบกพร่องในการกันความต้านทานต่ําที่ตรวจพบโดย megohmmeter ที่ยังไม่ได้ทําลายอย่างสมบูรณ์แบบ ทําให้การบํารุงรักษาป้องกันได้

Q4: ระบบนี้สามารถทําทั้งการชี้ปิ้นและทนการทดสอบความดันได้หรือไม่?

ใช่ครับ The XHHD523L unit includes a one-button toggle between pin-pointing mode (using square wave step voltage method for precise fault location) and DC withstand voltage testing mode (performing 5kV-10kV 1-minute tests per GB50150-2006 standards)ซึ่งกําจัดความจําเป็นของการใช้เครื่องมือที่แยกกัน

เกี่ยวกับ XZH TEST

XZH TEST เป็นผู้ผลิตมืออาชีพที่เชี่ยวชาญในเรื่องการตรวจหาความผิดพลาดของสายไฟฟ้าและการวินิจฉัยคําตอบสําหรับบริษัทไฟฟ้า ผู้รับเหมาไฟฟ้า และลูกค้าอุตสาหกรรมทั่วโลกด้วยเทคโนโลยีที่ทันสมัย รวมถึงการวิเคราะห์สะพาน MURRAY, ระบบสะพานสมดุลแกลวานโเมตร, TDR, และระบบการตั้งตําแหน่งความผิดพลาดที่ฉลาด, XZH TEST ส่งอุปกรณ์ที่น่าเชื่อถือสําหรับการตั้งตําแหน่งความผิดพลาดของเคเบิลที่รวดเร็วขึ้นและการปรับปรุงความน่าเชื่อถือของเครือข่าย

ติดต่อเราในวันนี้ เพื่อหาคําตอบที่เหมาะสมกับความต้องการในการบํารุงรักษาสายไฟฟ้าของคุณ
