เครื่องระบุตำแหน่งสายเคเบิลที่ทนทานพร้อมระบบลดเสียงรบกวน BNR | XHDD503C+
ภาพรวมผลิตภัณฑ์

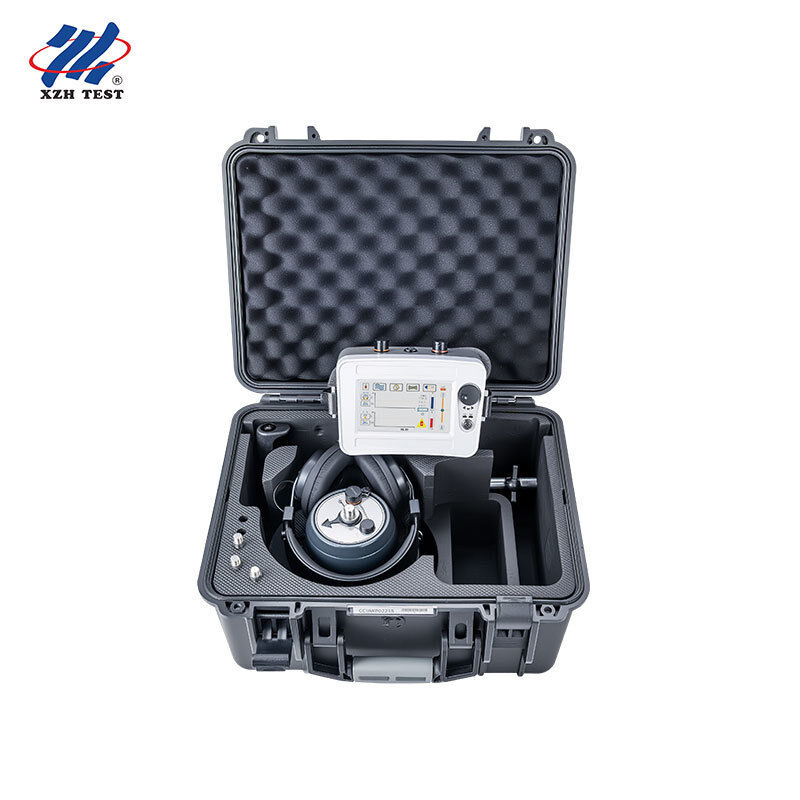

XHDD503C+ เป็นเครื่องระบุตำแหน่งสายเคเบิลแบบอะคูสติก-แม่เหล็กระดับมืออาชีพที่ออกแบบมาสำหรับการปฏิบัติงานภาคสนามที่ต้องการในทุกสภาพอากาศ โดยต่อยอดจากแพลตฟอร์ม XHDD503C+ รุ่น Pro เน้นการป้องกันสัญญาณรบกวนที่เหนือกว่า ความทนทานของแบตเตอรี่ที่ยาวนานขึ้น และโครงสร้างที่ทนทานสำหรับสภาพแวดล้อมกลางแจ้งที่สมบุกสมบัน รวมถึงแหล่งเหมือง แพลตฟอร์มกลางทะเล และภูมิภาคที่มีสภาพอากาศสุดขั้ว
ด้วยระบบลดเสียงรบกวนพื้นหลัง BNR ขั้นสูงพร้อมการระงับเสียงเงียบ การกรองแบบซ้อนทับอันดับห้า และโหมดตัวกรองที่เลือกได้สี่โหมด XHDD503C+ จึงมีความโดดเด่นในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง ซึ่งสัญญาณรบกวนทางไฟฟ้า สัญญาณสั่นสะเทือนจากการจราจร และเครื่องจักรในอุตสาหกรรมมักจะส่งผลต่อความแม่นยำในการวัด หัววัดแบบดิจิทัลเต็มรูปแบบพร้อมเซ็นเซอร์แยกทางกายภาพหลายชั้นช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอตามมาตรฐาน IP65 ในสภาพที่เปียก ฝุ่น และมีความชื้นสูง
สอดคล้องกับ DL/T 849.2-2019 และ GB/T 18268.1 XHDD503C+ เป็นตัวเลือกที่ต้องการสำหรับทีมบำรุงสาธารณูปโภค ช่างไฟฟ้าเหมือง ทีมสัญญาณรถไฟ และวิศวกรบริการภาคสนามในอุตสาหกรรมที่ต้องการความแม่นยำในการระบุตำแหน่งที่เชื่อถือได้โดยมีเวลาหยุดทำงานน้อยที่สุด
คุณสมบัติหลัก
- ระบบลดเสียงรบกวนพื้นหลัง BNR ขั้นสูงพร้อมการระงับเสียงเงียบสำหรับสภาพแวดล้อมที่มีสัญญาณรบกวนสูง
- การระบุตำแหน่งแบบอะคูสติก-แม่เหล็กพร้อมการคำนวณผลต่างเวลาอัตโนมัติ
- หน้าจอสัมผัส LCD ขนาด 1.5 นิ้วที่มองเห็นได้ในแสงแดด (480x850, 350 nits)
- โหมดตัวกรองที่กำหนดค่าได้สี่โหมด: Full Pass, Band Pass, Low Pass, High Pass
- การกรองแบบซ้อนทับอันดับห้าเพื่อความชัดเจนของสัญญาณสูงสุดในพื้นที่ที่มีสัญญาณรบกวนทางไฟฟ้า
- การควบคุมอัตโนมัติและแบบแมนนวลสำหรับช่องสัญญาณเสียงและแม่เหล็ก
- ระบบแจ้งเตือนการเบี่ยงเบนเส้นทางและจุดที่ใกล้เคียงกับจุดที่ชำรุด
- หัววัดแบบดิจิทัลเต็มรูปแบบ มีความไวสูง ทนทานต่อสัญญาณรบกวน พร้อมฉนวนหลายชั้น IP65
- อายุการใช้งานแบตเตอรี่ที่ยาวนานพร้อมความสามารถในการชาร์จเร็ว
- เคสที่ทนทานสำหรับการใช้งานในเหมือง แพลตฟอร์มกลางทะเล และสภาพอากาศสุดขั้ว
ข้อมูลจำเพาะทางเทคนิค
| วิธีการระบุตำแหน่ง |
การซิงโครไนซ์อะคูสติก-แม่เหล็กพร้อมการประมวลผลสัญญาณดิจิทัล |
| ความแม่นยำในการตรวจจับ |
การระบุตำแหน่ง: ≤ 0.1 ม.; เส้นทาง: ≤ 0.5 ม. |
| ช่วงการตรวจจับ |
0.00 - 99.99 มิลลิวินาที |
| การลดเสียงรบกวน |
BNR ลดเสียงรบกวนพื้นหลัง + การระงับเสียงเงียบ |
| โหมดตัวกรอง |
Full Pass (100Hz-1600Hz), Band Pass (200Hz-600Hz), Low Pass (100Hz-300Hz), High Pass (160Hz-1600Hz) |
| วิธีการกรอง |
ตัวกรองแบบซ้อนทับอันดับห้า |
| อัตราขยายช่องสัญญาณ |
8 ระดับ (เสียงและแม่เหล็ก); เกณฑ์การทริกเกอร์ 0-99 ระดับ |
| เอาต์พุตเสียง |
อัตราขยาย 16 ระดับ (0-112 dB), อิมพีแดนซ์ 350 โอห์ม |
| จอแสดงผล |
หน้าจอสัมผัส LCD ขนาด 1.5 นิ้ว, 480x850, 350 nits |
| ระดับการกันน้ำ |
IP65 (เซ็นเซอร์แยกทางกายภาพหลายชั้น) |
| แหล่งจ่ายไฟ |
แบตเตอรี่ 18650 ขนาด 3.7V 3200mAh x4 |
| เวลาสแตนด์บาย |
> 8 ชั่วโมง (พร้อมใช้งานภาคสนาม) |
| อุณหภูมิในการทำงาน |
-25°C ถึง 65°C; RH ≤ 90% |
| ขนาดเคส |
428L x 350W x 230H มม. |
| น้ำหนักรวม |
7.5 กก. |
| หน่วยหลัก |
190L x 75W x 135H มม., 0.82 กก. |
| หัววัด |
เส้นผ่านศูนย์กลาง 200 x 130H มม., 2.2 กก. |
| การปฏิบัติตามข้อกำหนด |
DL/T 849.2-2019 / GB/T 18268.1 |
คำถามที่พบบ่อย
คำถามที่ 1: อะไรทำให้ระบบลดเสียงรบกวน BNR จำเป็นสำหรับการปฏิบัติงานภาคสนามระดับมืออาชีพ?
BNR (Background Noise Reduction) จะกรองสัญญาณรบกวนรอบข้างที่คงที่ เช่น เสียงคร่ำครวญจากการจราจร การสั่นสะเทือนของเครื่องจักรในอุตสาหกรรม เสียงลม และเสียงฮัมของไฟฟ้าจากสายไฟใกล้เคียง เมื่อรวมกับการระงับเสียงเงียบ จะช่วยให้ XHDD503C+ สามารถแยกเสียง "ป๊อป" ที่ชัดเจนของการปล่อยประจุที่ชำรุดได้ แม้ในสภาพแวดล้อมที่เครื่องระบุตำแหน่งทั่วไปจะไม่สามารถให้ค่าที่ใช้งานได้
คำถามที่ 2: XHDD503C+ สามารถทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมการทำเหมืองหรือไม่?
ใช่ XHDD503C+ ได้รับการออกแบบมาเป็นพิเศษสำหรับการใช้งานในเหมือง ตัวเครื่องที่ได้มาตรฐาน IP65 ช่วยป้องกันฝุ่นถ่านหิน โคลนแร่ และละอองน้ำ สายเคเบิลหัววัดที่เสริมความแข็งแรงและตัวเครื่องหลักที่ทนต่อแรงกระแทกสามารถทนต่อการสั่นสะเทือนและความเค้นทางกลที่พบได้ทั่วไปในการทำเหมืองแบบเปิดและใต้ดิน ช่วงอุณหภูมิการทำงานตั้งแต่ -25°C ถึง 65°C ครอบคลุมสภาพอากาศส่วนใหญ่ในเหมือง
คำถามที่ 3: XHDD503C+ เหมาะสำหรับการทดสอบสายเคเบิลนอกชายฝั่งและทางทะเลหรือไม่?
เซ็นเซอร์แยกทางกายภาพหลายชั้นและระดับการกันน้ำ IP65 ทำให้ XHDD503C+ เหมาะสำหรับการใช้งานบนแพลตฟอร์มกลางทะเล จุดเชื่อมต่อสายเคเบิลใต้น้ำของฟาร์มกังหันลม และการทดสอบสายเคเบิลในท่าเรือ เทคโนโลยี BNR มีคุณค่าอย่างยิ่งในสภาพแวดล้อมเหล่านี้ ซึ่งการเคลื่อนไหวของคลื่น เสียงเครื่องกำเนิดไฟฟ้า และการสั่นสะเทือนของโครงสร้างโลหะสร้างสัญญาณรบกวนพื้นหลังอย่างต่อเนื่อง
คำถามที่ 4: การกรองแบบซ้อนทับอันดับห้าแตกต่างจากการกรองมาตรฐานอย่างไร?
การกรองแบบซ้อนทับอันดับห้าใช้ขั้นตอนการกรองแบบเรียงซ้อนห้าขั้นตอนกับสัญญาณเสียง ทำให้มีความชันที่คมชัดกว่าตัวกรองอันดับหนึ่งหรืออันดับสองที่เรียบง่ายกว่า ซึ่งหมายถึงการแยกเสียงการปล่อยประจุเป้าหมายออกจากสัญญาณรบกวนพื้นหลังที่คมชัดขึ้น ส่งผลให้การวัดผลต่างเวลาสะอาดขึ้นและการคำนวณระยะทางที่ชำรุดเชื่อถือได้มากขึ้นในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้า
คำถามที่ 5: ปริมาณการสั่งซื้อขั้นต่ำและเวลาในการจัดส่งคือเท่าใด?
ปริมาณการสั่งซื้อขั้นต่ำคือ 1 หน่วย พร้อมการจัดส่งมาตรฐานภายใน 5-8 วันทำการ แต่ละหน่วยจะบรรจุอย่างแน่นหนาในกล่องไม้ คำสั่งซื้อจำนวนมากอาจมีสิทธิ์ได้รับการจัดลำดับความสำคัญในการผลิตและส่วนลด โปรดติดต่อฝ่ายขาย XZH TEST เพื่อขอใบเสนอราคาที่ปรับแต่งตามความต้องการของโครงการของคุณ
คำถามที่ 6: ระบบแจ้งเตือนจุดที่ใกล้เคียงกับจุดที่ชำรุดทำงานอย่างไร?
ขณะที่ผู้ปฏิบัติงานเคลื่อนหัววัดไปตามเส้นทางสายเคเบิล เครื่องมือจะตรวจสอบค่าผลต่างเวลาอะคูสติก-แม่เหล็กอย่างต่อเนื่อง เมื่อชุดข้อมูลสี่ชุดติดต่อกันมีค่าน้อยกว่า 30 มิลลิวินาที หน้าจอจะแสดงว่าหัววัดกำลังเข้าใกล้จุดที่ชำรุด ตัวบ่งชี้การเบี่ยงเบนเส้นทางยังแสดงว่าหัววัดอยู่ทางซ้ายหรือขวาของกึ่งกลางสายเคเบิล เพื่อนำทางการจัดตำแหน่งที่แม่นยำ
คำถามที่ 7: เครื่องมือสามารถจัดเก็บและส่งออกข้อมูลการทดสอบได้หรือไม่?
XHDD503C+ แสดงชุดการวัดผลต่างเวลาอะคูสติก-แม่เหล็กล่าสุดสี่ชุดโดยตรงบนหน้าจอสัมผัสเพื่อการเปรียบเทียบแบบเรียลไทม์ สำหรับความต้องการในการบันทึกข้อมูลและการสร้างรายงานที่ยาวนาน โปรดปรึกษา XZH TEST เกี่ยวกับอุปกรณ์เสริมการจัดการข้อมูลและตัวเลือกซอฟต์แวร์ที่เข้ากันได้กับซีรีส์ XHDD503C
คำถามที่ 8: มีการฝึกอบรมหรือการสนับสนุนทางเทคนิคใดบ้าง?
มีคู่มือผู้ใช้ภาษาอังกฤษฉบับสมบูรณ์พร้อมขั้นตอนการปฏิบัติงานทีละขั้นตอน การสนับสนุนทางเทคนิคระยะไกลผ่านอีเมลและการโทรวิดีโอพร้อมสำหรับการแก้ไขปัญหาและคำแนะนำในการปฏิบัติงาน สามารถจัดเตรียมการว่าจ้าง ณ สถานที่ การฝึกอบรมในห้องเรียน และโปรแกรมสาธิตภาคสนามสำหรับคำสั่งซื้อจำนวนมากหรือข้อตกลงความร่วมมือระยะยาว
คำถามที่ 9: เครื่องมือทำงานได้ดีเพียงใดในสภาพอากาศหนาวจัดหรือร้อนจัด?
XHDD503C+ ได้รับการจัดอันดับสำหรับการทำงานอย่างต่อเนื่องตั้งแต่ -25°C ถึง 65°C ที่ความชื้นสัมพัทธ์สูงสุด 90% ชุดแบตเตอรี่ลิเธียมจะรักษาลักษณะการคายประจุที่เสถียรในช่วงนี้ สำหรับการปฏิบัติงานที่ต่ำกว่า -25°C แนะนำให้วอร์มอัพสั้นๆ ในห้องโดยสารรถยนต์ที่อุ่นก่อนใช้งาน เพื่อเพิ่มประสิทธิภาพการตอบสนองของหน้าจอสัมผัสและประสิทธิภาพของแบตเตอรี่
คำถามที่ 10: ความแตกต่างระหว่าง XHDD503C+ และ XHDD503C+ คืออะไร?
XHDD503C+ สร้างขึ้นจาก XHDD503C+ มาตรฐาน โดยมีการปรับปรุงระบบลดเสียงรบกวน BNR การระงับเสียงเงียบ ตัวเครื่องที่ทนทานสำหรับสภาพแวดล้อมสุดขั้ว และระบบแจ้งเตือนจุดที่ใกล้เคียงกับจุดที่ชำรุด ทั้งสองรุ่นใช้เทคโนโลยีการซิงโครไนซ์อะคูสติก-แม่เหล็กหลักเดียวกัน ความแม่นยำ 0.1 ม. มาตรฐาน IP65 โหมดตัวกรอง และข้อกำหนดการแสดงผล เลือกรุ่น Pro สำหรับการใช้งานในเหมือง แพลตฟอร์มกลางทะเล และไซต์อุตสาหกรรมที่มีสัญญาณรบกวนสูง เลือกรุ่นมาตรฐานสำหรับการใช้งานสาธารณูปโภคทั่วไปและผู้รับเหมา
