| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | 502+503C+507+535-4TS |

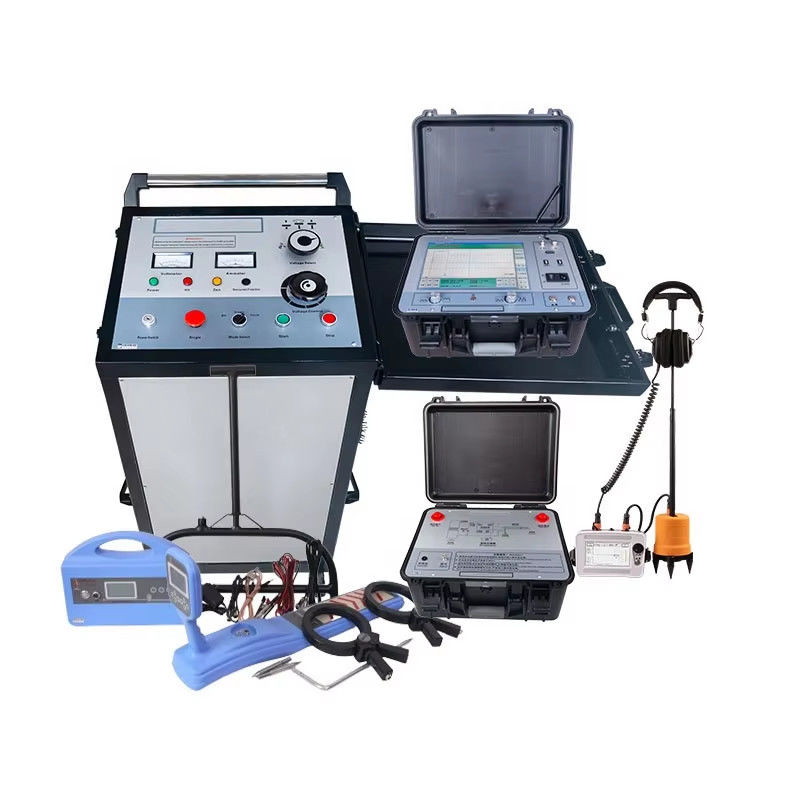

ระบบระบุตำแหน่งความผิดพลาดของสายเคเบิลแบบพกพา XZH XHGG502+XHDD503D+XHGX507+XHHV535-4TS
ชุดอุปกรณ์นี้ใช้เพื่อตรวจจับความผิดพลาดของฉนวนหลักของสายเคเบิลไฟฟ้าที่มีระดับแรงดันไฟฟ้า 35KV และต่ำกว่าได้อย่างแม่นยำและรวดเร็ว ปรับเทียบความยาวสายเคเบิล ตรวจจับทิศทางและความลึกของการฝังสายเคเบิลได้อย่างแม่นยำ
★การระบุตำแหน่งเบื้องต้นของความผิดพลาดของสายเคเบิล: ด้วยเครื่องสะท้อน XHGG502 ที่ใช้วิธีการสะท้อนพัลส์แรงดันไฟฟ้าต่ำ (TDR) และวิธีการสลายตัว (แฟลชโอเวอร์) แรงดันไฟฟ้าสูง (DECAY) วิธีการสะท้อนอาร์คหลายพัลส์ (ARC)
★การติดตามเส้นทางสายเคเบิล การตรวจจับความลึกที่ฝัง: เครื่องระบุตำแหน่งท่อสายเคเบิล XHGX507 เป็นเครื่องระบุตำแหน่งแบบดิจิทัลทั้งหมดพร้อมจอแสดงผลที่ชัดเจนและการวางตำแหน่งที่เชื่อถือได้ คำแนะนำการใช้งานแบบกราฟิกและการแสดงเสียง ทำให้เป็นเครื่องระบุตำแหน่งท่อที่ใช้งานง่ายที่สุดในปัจจุบัน
ใช้พลังงานจากแบตเตอรี่แบบชาร์จไฟได้ นอกจากนี้ยังสามารถแสดงความลึกและกระแสของสายเคเบิลได้อีกด้วย
507 เป็นเครื่องทดสอบความผิดพลาดของสายเคเบิลแบบมัลติฟังก์ชั่น ซึ่งสามารถใช้สำหรับการระบุตำแหน่งความผิดพลาดของสายเคเบิล การระบุ การทดสอบเส้นทางและความลึกอย่างครอบคลุม
★การระบุตำแหน่งความผิดพลาดของสายเคเบิลแบบแม่นยำ: XHDD503D ใช้วิธีการซิงโครไนซ์ด้วยเสียงและแม่เหล็ก พร้อมกับเครื่องกำเนิดไฟฟ้ากระชาก 2048 J และตัวรับสัญญาณดิจิทัลอัจฉริยะ
ระบบระบุตำแหน่งความผิดพลาดของสายเคเบิลแบบพกพาได้รับการกำหนดค่าด้วยเครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิล ARC แบบถอดได้พร้อมความสว่างสูงพิเศษ หน้าจอ LCD ขนาดใหญ่ 12.1 นิ้ว พร้อมระบบควบคุมแบบสัมผัส ทำให้กระบวนการระบุตำแหน่งเบื้องต้นของความผิดพลาดรวดเร็ว ง่าย และมีประสิทธิภาพ
เครื่องกำเนิดไฟฟ้ากระชากแรงดันไฟฟ้าสูง 2048 J XHHV535-4TS มาพร้อมกับสวิตช์ระดับกระชาก ซึ่งช่วยให้สามารถบรรลุพลังงานพัลส์กระชากสูงสุดที่ 8, 16 และ 32 kV
มีระบบการประกันความปลอดภัยของผู้ปฏิบัติงานและมอบโซลูชันทางเทคนิคที่เชื่อถือได้และครอบคลุมสำหรับความผิดพลาดของสายเคเบิลแรงดันไฟฟ้าต่ำและปานกลาง
| วิธีการระบุตำแหน่งเบื้องต้น | วิธีการพัลส์แรงดันไฟฟ้าต่ำ | |
| ARC (หลายช็อต) | ||
| วิธีการแฟลชโอเวอร์แรงดันไฟฟ้าสูง: ICE (วิธีการกระแสพัลส์)DECAY (วิธีการสลายตัวของแรงดันไฟฟ้า) | ||
| จอแสดงผล | การควบคุมคอมพิวเตอร์ระดับอุตสาหกรรมขนาด 12.1 นิ้ว โหมดการทำงานแบบสัมผัส | |
| ระบบ | การทำงานของ Windows, การจัดการสายเคเบิลขั้นสูง, สร้างรายงานการทดสอบโดยอัตโนมัติ | |
| ฟังก์ชัน | การวัดความเร็ว ความต้านทาน ระยะทาง | |
| อัตราการสุ่มตัวอย่างข้อมูล | 60MHz, 120 MHz, 240MHz, 400MHz | |
| แอมพลิจูดพัลส์ | 400Vpp | |
| ความกว้างพัลส์ | 0.1uS และ 2uS | |
| ระยะการวัด | ≥68Km | |
| ความละเอียดในการอ่าน | 0.1m | |
| ความแม่นยำในการทดสอบ | ＜0.5m | |
| ตัวเลือกความยาวสายเคเบิล | <1Km (short distance); <3Km (medium>3 Km (ระยะทางไกล) (ทดสอบแอมพลิจูดพัลส์แรงดันไฟฟ้าต่ำ: 400Vpp) | |
| แรงดันไฟฟ้าทนทานของตัวเชื่อมต่อพัลส์ | 35kV DC | |
| โซนบอดทดสอบ | ไม่มี | |
| การจัดเก็บข้อมูล | พร้อมฟังก์ชันการจัดเก็บรูปคลื่นการทดสอบจำนวนมาก | |
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ในตัว สามารถทำงานได้อย่างต่อเนื่องนานกว่า 4 ชั่วโมงหลังจากชาร์จเต็มแล้ว | |
| การสื่อสาร | พร้อมอินเทอร์เฟซ USB ของเครื่องพิมพ์มาตรฐาน | |
| สภาพการทำงาน | อุณหภูมิ -25℃～+65℃, ความชื้นสัมพัทธ์ 85%, ความดันบรรยากาศ 750±30mmHg; | |
| ปริมาตรและน้ำหนัก | เครื่องทดสอบความผิดพลาดของสายเคเบิล 430×380×220mm-8kg; ตัวเชื่อมต่อพัลส์ 430×380×220mm-7kg. |
| -25℃-40℃, ความชื้น 5-90%RH, ระดับความสูง<4500m. | จอแสดงผล | LCD สีขนาด 5 นิ้ว ความละเอียด 1024*600 พร้อมฟังก์ชันสัมผัส |
| ระบบ | คลื่นเสียงและคลื่นแม่เหล็กจะแสดงบนหน้าจอพร้อมกัน และความแตกต่างของเวลาของเสียงและแม่เหล็กคือ คำนวณโดยอัตโนมัติและแสดงค่า |
|
| โหมดลดเสียงรบกวนพื้นหลัง (BNR) | กรองเสียงรบกวนจากสิ่งแวดล้อมได้อย่างมีประสิทธิภาพ | |
| ปรับเกนและทริกเกอร์ได้ | สามารถปรับค่าเกน (0-7) ของสัญญาณเสียงและสัญญาณแม่เหล็ก และสามารถปรับเกณฑ์ทริกเกอร์ (0-100) ได้ ปรับด้วยตนเอง ซึ่งสะดวกกว่าสำหรับการแก้ไข |
|
| ช่องเสียง | All-pass: 100Hz~1500Hz. Low pass: 100Hz~400Hz. High pass: 150Hz~1500Hz. Bandpass: 200Hz~600Hz. |
|
| ความแม่นยำในการแก้ไข | 0.1m | |
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟได้ เวลาใช้งานต่อเนื่อง > 8 ชั่วโมง, เครื่องชาร์จ: อินพุต AC220V±10%, 50Hz; เอาต์พุตที่กำหนด 8.4V, 1A. เวลาในการชาร์จ:<6 ชั่วโมง |
|
| ปริมาตรและน้ำหนัก | เคสป้องกัน PVC:479X387X210, 7KG | |
| เงื่อนไขการใช้งาน | -25℃-40℃, ความชื้น 5-90%RH, ระดับความสูง<4500m. |
| การติดตามเส้นทางสายเคเบิล - XHGX507 | องค์ประกอบหลัก | เครื่องส่งสัญญาณ, เครื่องรับสัญญาณ, แคลมป์ส่งสัญญาณ, แคลมป์รับสัญญาณ, A-frame |
| ฟังก์ชัน | ตรวจจับทิศทางและความลึกที่แม่นยำของสายเคเบิลใต้ดิน และระบุวงจรเปิด วงจรลัด และความผิดพลาดของปลอกในสายเคเบิล (สามารถค้นหาความผิดพลาดของฉนวนได้สูงถึง 2MΩ ถึงพื้นดิน) และระบุสายเคเบิล มิเตอร์วัดความต้านทานในตัวเพื่อวัดความต้านทานของวงสายเคเบิล | |
| แหล่งจ่ายไฟ | ทั้งเครื่องส่งและเครื่องรับพร้อมแบตเตอรี่แบบชาร์จไฟได้ 8.4V ไม่จำเป็นต้องใช้ไฟหลักระหว่างการทดสอบ | |
| จอแสดงผล | เครื่องระบุตำแหน่งแบบดิจิทัลทั้งหมด, จอแสดงผลแบบกราฟิก, ไม่จำเป็นต้องใช้หูฟังระหว่างการทดสอบ, การวางตำแหน่งที่เชื่อถือได้ พร้อมจอแสดงความลึกของสายเคเบิล จอแสดงผลปัจจุบัน พร้อมฟังก์ชันแบ็คไลท์เพื่อปรับให้เข้ากับการทำงานในเวลากลางคืน |
|
| วิธีการเชื่อมต่อการส่งสัญญาณเครื่องส่งสัญญาณ | วิธีการเชื่อมต่อโดยตรง, วิธีการเชื่อมต่อ, วิธีการเหนี่ยวนำ | |
| โหมดการทำงานของเครื่องรับ | วิธีการหุบเขา (โหมดค่าศูนย์), วิธีการยอด (โหมดสูงสุด), วิธีการแรงดันไฟฟ้าแบบขั้นบันได และวิธีการกระแสแคลมป์ (A-frame) | |
| ความถี่ในการทำงานของเครื่องส่งสัญญาณ | ความถี่ต่ำ (815Hz), ความถี่กลาง (8kHz), ความถี่สูง (33 kHz), ความถี่วิทยุ (83 kHz) | |
| ความถี่ในการทำงานของเครื่องรับ | ความถี่ต่ำ (815Hz), ความถี่กลาง (8kHz), ความถี่สูง (33 kHz), ความถี่วิทยุ (83 kHz), 50Hz | |
| การควบคุมเกน | การปรับด้วยตนเอง ช่วงไดนามิกคือ 100db | |
| ความลึกในการตรวจจับสูงสุด | 5-8 เมตร | |
| อุณหภูมิในการทำงาน | -10°C——+55°C | |
| การป้องกันเครื่องส่งสัญญาณ | การป้องกันอัตโนมัติกระแสเกินและความร้อนสูงเกินไป | |
| น้ำหนักและปริมาตร | เคสป้องกันด้านนอก: 720*435*210, 14KG |
| เครื่องกำเนิดไฟฟ้ากระชากแรงดันไฟฟ้าสูง XHHV535-4TS | ระดับแรงดันไฟฟ้ากระชากและการปรับช่วง | ระดับ 1 : 0-8KV ระดับ 2: 0-16KV ระดับ 3: 0-32KV |
| สวิตช์ระดับแรงดันไฟฟ้ากระชาก | ด้วยตนเอง | |
| ประเภทการปรับแรงดันไฟฟ้า | ต่อเนื่อง | |
| ตัวบ่งชี้ | การวัดแรงดันไฟฟ้าด้านแรงดันไฟฟ้าสูง, ตัวบ่งชี้แรงดันไฟฟ้าและกระแสไฟขาออกแบบเรียลไทม์ | |
| พลังงานกระชากในแต่ละระดับ | สูงสุด 2048J | |
| โหมดการทำงาน | ทริกเกอร์เดียว, รอบ (ปล่อยทุกๆ 3-8 วินาที, ปรับได้), DC (ทดสอบแรงดันไฟฟ้าทนทาน) | |
| สวิตช์โหมดการทำงาน | ด้วยตนเอง | |
| เวลาที่ส่งผลกระทบ | ประมาณ 5 วินาทีสำหรับการกระแทกอัตโนมัติ, เวลาควบคุมโดยพลการสำหรับการกระแทกด้วยตนเอง | |
| กำลังกระแทก | 2KVA | |
| ตัวเก็บประจุในตัว | 4μF/32kV, 16μF/16kV, 64μF/8kV การปรับสามระดับ | |
| การป้องกันความปลอดภัย | พร้อมฟังก์ชันป้องกันการเริ่มต้นเป็นศูนย์ ปลอดภัยและเชื่อถือได้ | |
| การปล่อย | การออกแบบการวัดแรงดันไฟฟ้าสูงที่ไม่เหมือนใคร ในสถานะหยุดทำงาน จะปล่อยประจุไฟฟ้าภายในของอุปกรณ์โดยอัตโนมัติ | |
| กำลังทำงาน | AC 220V±10% 50Hz±2Hz (สามารถปรับแต่งแรงดันไฟฟ้าและความถี่อื่นๆ ได้) | |
| การทดสอบแรงดันไฟฟ้าทนทาน DC | การปรับแรงดันไฟฟ้าขาออกและ ช่วงตัวบ่งชี้ 0-32KV, ช่วงตัวบ่งชีกระแสไฟขาออก 0-20A |
|
| กระแสไฟเผาไหม้ | 50mA, ยิ่งแรงดันไฟฟ้าน้อยลง กระแสไฟก็จะยิ่งสูงขึ้น | |
| สายเชื่อมต่อ | สายเอาต์พุตแรงดันไฟฟ้าสูง: 5m, สายไฟ: 3m สายดินป้องกัน:5m, สายไฟ 2.5m | |
| ความปลอดภัย | การป้องกันแรงดันไฟฟ้าเกิน, กระแสเกิน, ความร้อนสูงเกินไป การปล่อยอัตโนมัติหลังจากการทำงาน |
|
| ระดับการป้องกัน | ไม่ต่ำกว่า IP54 | |
| กำลังทำงาน | AC 220V±10% 50Hz±2Hz (แรงดันไฟฟ้าอื่นและ 60Hz เป็นตัวเลือก) | |
| ขนาด (มม.) | 534L×444W×805H | |
| น้ำหนักรวม | ประมาณ 120 กก. |
