ต้องมีระบบการตั้งตําแหน่งความผิดพลาดเคเบิลพกพาสําหรับการตรวจพบการแยกเคเบิลพลังงาน

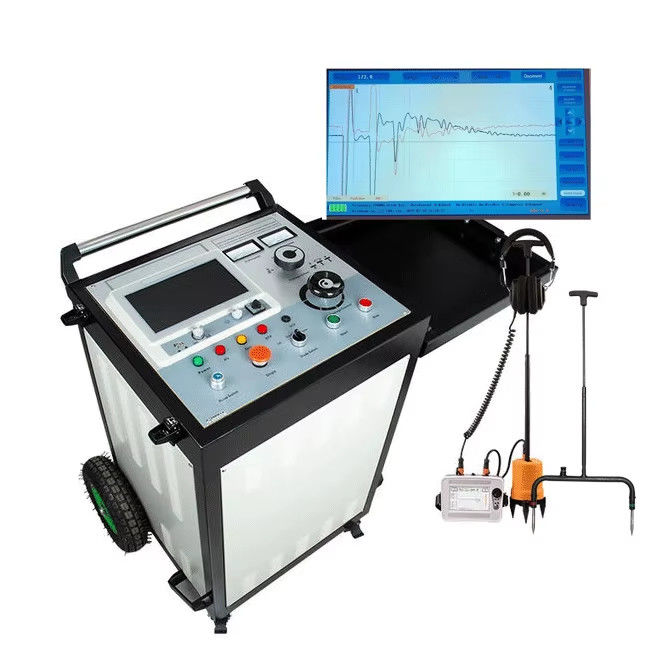

XHHV535-2TSBระบบระบุตำแหน่งข้อผิดพลาดของสายเคเบิลใช้สำหรับตรวจจับข้อผิดพลาดของฉนวนหลักของสายไฟที่มีระดับแรงดันไฟฟ้า 35kV และต่ำกว่า และปรับเทียบความยาวของสายเคเบิล ระบบนี้ประกอบด้วยสองส่วน: เครื่องทดสอบข้อผิดพลาดของสายเคเบิลและเครื่องกำเนิดพัลส์แรงดันไฟฟ้าสูง
เครื่องทดสอบข้อผิดพลาดของสายเคเบิลใช้ส่วนต่อประสานซอฟต์แวร์การทำงานที่เรียบง่าย การควบคุมแบบรวมศูนย์โดยไมโครคอมพิวเตอร์ชิปตัวเดียว การทำงานแบบสัมผัส และแบตเตอรี่ลิเธียมไอออนความจุสูงในตัว มีความเสถียร เชื่อถือได้ และใช้งานง่าย มีการใช้แหล่งจ่ายไฟและระบบจ่ายไฟอิสระเพื่อป้องกันการรบกวนของแหล่งจ่ายไฟในระหว่างการปล่อยกระแสไฟ
ระบบทดสอบข้อผิดพลาดของสายเคเบิลนี้เหมาะสำหรับข้อผิดพลาดแบบความต้านทานต่ำ ไฟฟ้าลัดวงจร วงจรเปิด และสายไฟขาดของสายไฟ สายโคแอกเซียลความถี่สูง สายไฟถนน และสายไฟใต้ดินของวัสดุต่างๆ ที่มีหน้าตัดและสื่อต่างๆ กัน รวมถึงการรั่วไหลความต้านทานสูงและการเกิดแฟลชโอเวอร์ความต้านทานสูง

พารามิเตอร์ทางเทคนิค

พารามิเตอร์ตัวระบุตำแหน่งข้อผิดพลาดของสายเคเบิล:

• ความถี่ในการสุ่มตัวอย่าง: 1MHz~400MHz;
• แอมพลิจูดพัลส์แรงดันไฟฟ้าต่ำ: 300V±15%;
• ช่วงการวัดระยะทาง: ≥120km;
• ช่วงการทดสอบ: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• ความกว้างพัลส์: 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
• ความละเอียดขั้นต่ำ: 0.07m;
• พื้นที่บอดทดสอบ: ≤10m;
• ข้อผิดพลาดในการวัด: ≤±(0.5%×L+1m), L คือความยาวสายเคเบิล;
• แหล่งจ่ายไฟทำงาน: แบตเตอรี่ลิเธียม 10.4AH ในตัว; เวลาในการชาร์จประมาณ 2 ชั่วโมง เวลาทำงาน 5 ชั่วโมง

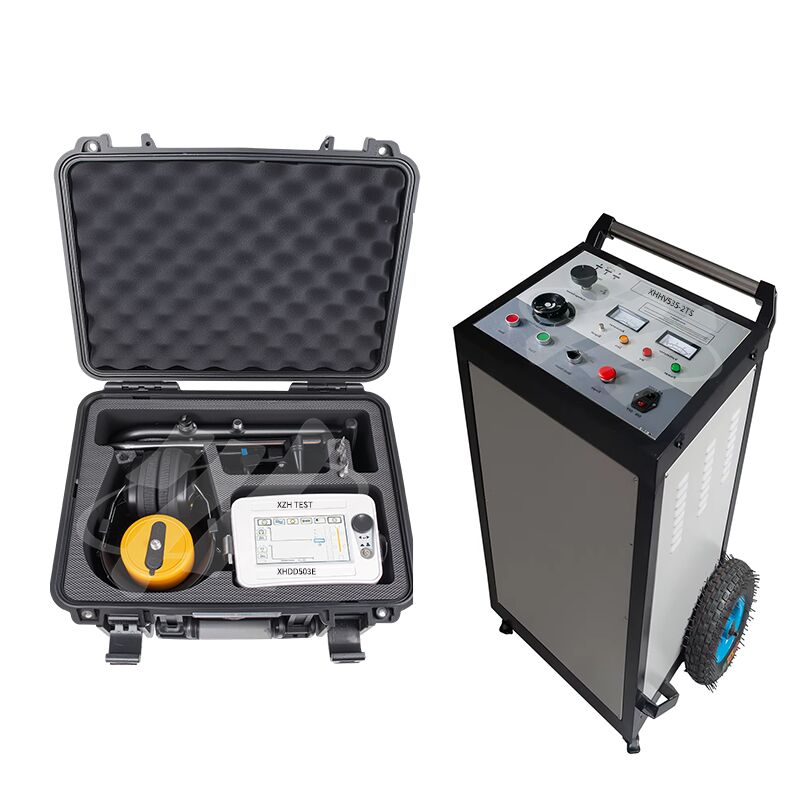

ตัวระบุตำแหน่งข้อผิดพลาดของสายเคเบิล XHDD503E

ตัวระบุตำแหน่งข้อผิดพลาดของสายเคเบิล XHDD503E ใช้หลักการซิงโครไนซ์ด้วยเสียงแม่เหล็กของการรับแรงสั่นสะเทือนและการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อกำหนดตำแหน่งเฉพาะของจุดข้อผิดพลาดของสายเคเบิล ด้วยความช่วยเหลือของเครื่องกำเนิดพัลส์แรงดันไฟฟ้าสูง จุดข้อผิดพลาดจะถูกแฟลชและปล่อย ปรากฏการณ์ทางกายภาพ เช่น คลื่นการสั่นสะเทือน คลื่นเสียง และคลื่นแม่เหล็กไฟฟ้าที่เกิดจากการปล่อยแฟลชโอเวอร์ของจุดข้อผิดพลาดจะถูกรวบรวมโดยโพรบเฉพาะของเครื่องมือระบุตำแหน่ง หลังจากประมวลผลอย่างชาญฉลาดโดยโฮสต์ ระยะทางข้อผิดพลาดและเสียงข้อผิดพลาดเอาต์พุตจะแสดงขึ้น ในที่สุด ตำแหน่งที่แม่นยำของจุดข้อผิดพลาดจะถูกตัดสินโดยการได้ยินและการมองเห็นของผู้ทดสอบ นั่นคือ งานการวางตำแหน่งที่แม่นยำของจุดข้อผิดพลาดของสายเคเบิล "โดยตรงเหนือสายเคเบิล ภายในช่วงการวัดคร่าวๆ" เสร็จสมบูรณ์
ตัวระบุตำแหน่งข้อผิดพลาดของสายเคเบิล XHDD503E เหมาะสำหรับข้อผิดพลาดแบบความต้านทานต่ำ ไฟฟ้าลัดวงจร วงจรเปิด และสายไฟขาดของต่างๆ
สายไฟ, สายโคแอกเซียล และสายไฟแรงดันต่ำและสายไฟที่มีระดับแรงดันไฟฟ้าที่แตกต่างกัน, หน้าตัดที่แตกต่างกัน และ
สื่อต่างๆ รวมถึงข้อผิดพลาดในการรั่วไหลและแฟลชโอเวอร์ความต้านทานสูง

พารามิเตอร์หลัก:

ช่องเสียง-แบนด์วิดท์
l All-pass: 100Hz~1600Hz
l Low pass: 100Hz~300Hz
l High pass: 160Hz~1600Hz
l Band pass: 200Hz~600Hz
การปรับช่องสัญญาณ: เสียง แม่เหล็ก และแรงดันไฟฟ้า 8 ระดับ
เอาต์พุตเสียง: เกน: 16 ระดับ (0-112dB), อิมพีแดนซ์: 350Ω
ช่วงการตรวจจับ: 0.00-99.99ms, 75mV-75V
ความแม่นยำในการตรวจจับ: การวางตำแหน่ง: ≤0.1m; แรงดันไฟฟ้าขั้นบันได: ≤0.5m; เส้นทาง: ≤0.5m
แหล่งจ่ายไฟทำงาน: แบตเตอรี่ลิเธียมมาตรฐาน 4*18650
เวลาสแตนด์บาย: มากกว่า 8 ชั่วโมง
อุณหภูมิแวดล้อม: -25-65℃; ความชื้นสัมพัทธ์: ≤90%
ขนาดปริมาตร: 428L×350W×230H
น้ำหนักรวม: 7 กก.
