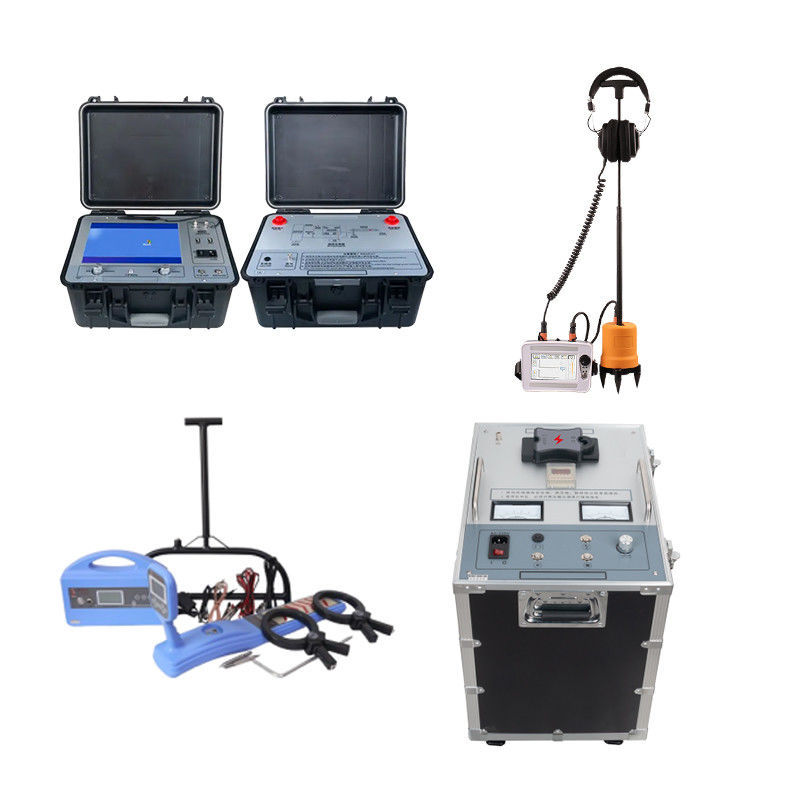

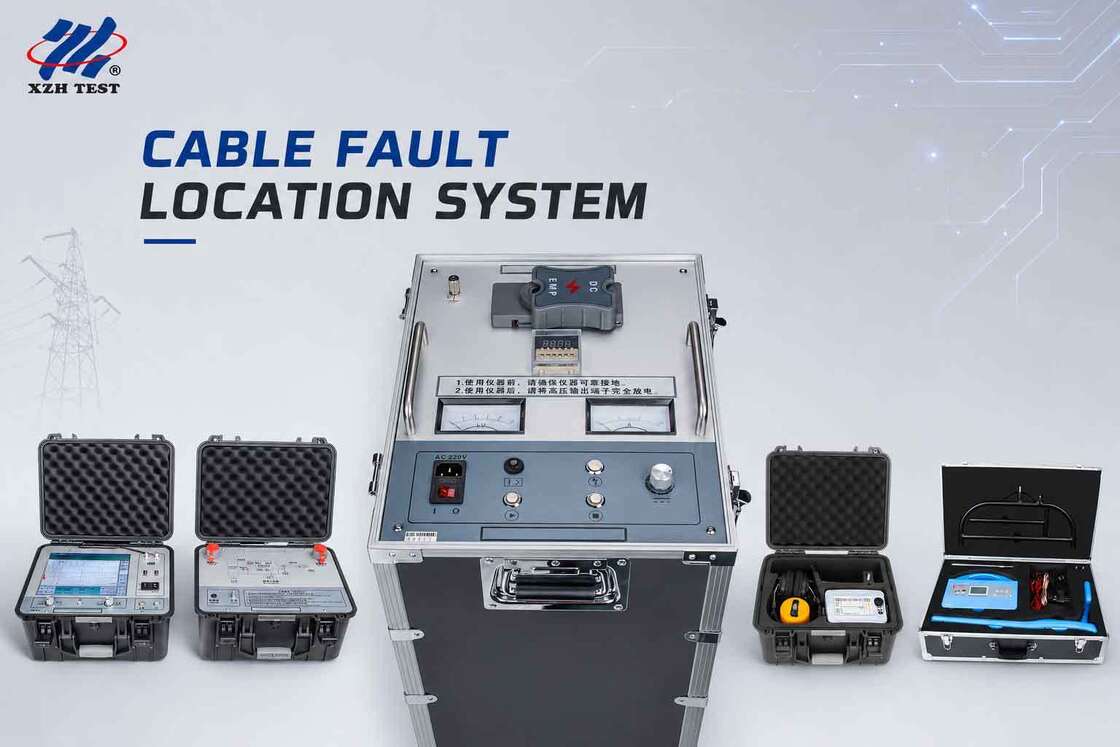

ระบบตรวจสอบความผิดพลาดของสายไฟฟ้าใต้ดิน

• ค้นหาความผิดพลาดหลักของสายไฟฟ้าอย่างแม่นยําและรวดเร็ว ปรับความยาวของสายไฟฟ้า
• การพิสูจน์ การทดสอบสายไฟฟ้าด้วย DC มาตรฐาน
• การค้นหาความผิดพลาด ความห่างบนสายไฟฟ้า
• ปิน- ชี้แจงความผิดพลาดของสายไฟฟ้าบนพื้น
• ติดตามสายไฟใต้ดิน
• การเลือกสายไฟฟ้าจากสายไฟฟ้า

การตั้งตั้งก่อนความผิดพลาดของสายไฟฟ้า

การกําหนดระยะห่างของความผิดพลาดของสายไฟฟ้า (ในเมตรหรือฟุต) จากปลายการทดสอบถูกกําหนดว่าเป็นการตั้งตําแหน่งของความผิดพลาดของสายไฟฟ้าก่อนเนื่องจากการตั้งตําแหน่งก่อนของความผิดพลาดของสายไฟฟ้าจะลดเวลาในการตั้งตําแหน่งความผิดพลาดสุดท้ายเมื่อเทียบกับเครื่องกําเนิดแรงกระตุ้นแบบปกติและวิธีการกําหนด. การตั้งสถานที่ก่อนใช้วิธีความดันต่ํา เช่น TDR และวิธีความดันสูง เช่น SIM, ARC, MIM, ICM / ICE และวิธีการลดความดัน

คําแนะนํา

XHGG502เครื่องค้นพบความผิดพลาดของสายไฟฟ้าเป็นเครื่องมือพิเศษสําหรับการวัดและวิเคราะห์สถานะสายไฟฟ้าและระยะทางความผิดพลาดการประมวลผลข้อมูล, การแสดงภาพกราฟิกและการวิเคราะห์ภาพกราฟิกเพื่อการวัดความเร็วของเคเบิล, การทดสอบความยาวของเคเบิล, การทดสอบระยะหักของเคเบิล

หน่วยหลัก Pulse Coupler (ตัวเก็บตัวอย่างหลายตัว)

ลักษณะหลัก

• สัญญาณที่สะท้อนที่ส่งโดยเครื่องเชื่อมกระแทกจะแสดงออกโดยอัตโนมัติ และรูปคลื่นทั้งยาวของสายไฟฟ้าเปิดวงจรจะแสดงออกในเวลาเดียวกัน
• การคํานวณและแสดงระยะทางความผิดพลาดโดยอัตโนมัติ
• มันมีฟังก์ชันในการเก็บรูปคลื่นการทดสอบขนาดใหญ่: รูปแบบคลื่นที่ได้รับจากการทดสอบสนามสามารถเก็บไว้ในอุปกรณ์ได้อย่างสะดวกสบายตามลําดับที่กําหนดและสามารถเรียกคืนและสังเกตได้ตลอดเวลา;
• มีอินเตอร์เฟียส USB แบบธรรมดาสําหรับเครื่องพิมพ์
• การทํางานง่ายและมีความน่าเชื่อถือสูง มีประสิทธิภาพราคาสูงมาก
• พลังงานไฟฟ้าจากแบตเตอรี่พอลิเมอร์ลิตียม ที่สามารถทดสอบการเปิดวงจรของเคเบิล และความต้านทานต่ํา การผิดปกติของวงจรสั้นในสภาพที่ไม่มีระบบไฟฟ้า

รูปแบบการทํางานการทดสอบของXHGG502 ARC การค้นหาความผิดพลาดของเคเบิลก่อนประกอบด้วยวิธีการกระแทกแรงดันต่ํา, วิธีการกระแทกแรงดันสูง, และวิธีการกระแทกแรงดันหลายครั้ง.

The purpose of using the multiple pulse method to test the cable fault is to make the sent low-voltage test pulse effectively avoid the cosine large oscillation interference that occurs at the moment of the high-voltage impact of the faulty cable, และได้รับสแตนดาร์ดและชัดเจนคล้ายคลึงสั้นในช่วงคันสั้นที่มีความมั่นคงเทียบเท่าที่จุดความผิดพลาด.

ความดันแรงกระตุ้นสูงที่แตกต่างกัน ความยาวของสายไฟที่แตกต่างกัน ระยะทางของความผิดของสายไฟที่แตกต่างกัน และช่วงเวลาและระยะเวลาของการสั่นสะเทือนโคไซน์ขนาดใหญ่ต่างกันมากรูปแบบคลื่นที่รวบรวมโดยวิธีการกระแทกวิ่งที่สองที่ง่าย ๆ มักถูกรบกวนโดยการสั่นสะเทือนโคไซน์ขนาดใหญ่เนื่องจากเวลาช้าในการส่งที่ไม่เพียงพอ, และรูปคลื่นเป็นความวุ่นวายและยากที่จะวิเคราะห์. มันสามารถรับประกันได้เพียงด้วยการปรับเวลาการเปิดล่าชะลอของแรงดันการทดสอบหรือการใช้อุปกรณ์ขยายวงจรความแรงกลางซึ่งเพิ่มความยากลําบากในการใช้งาน และน้ําหนักและค่าใช้จ่ายของอุปกรณ์วิธีการหลายจังหวะเพียงแค่เอาชนะความยากลําบากเหล่านี้และปรับปรุงการทดสอบอย่างมากการทดสอบรูปคลื่น 8 ชุดได้รับจากกระบวนการ flashover ความดันสูงของกระแทกหนึ่ง, และมีรูปคลื่นหลายชุดที่สะดวกสําหรับการตีความระยะความผิด. นี่คือข้อดีของวิธีการหลายจังหวะเมื่อเทียบกับวิธีการจังหวะที่สอง.

การแสดงระบบปฏิบัติการ

การทดสอบระยะทางความผิดพลาดของสายไฟฟ้าภายใต้โหมดการทดสอบ flashover ความดันสูง วิธีการทดสอบนี้เหมาะสําหรับการตรวจสอบหลากหลายความผิดพลาดความต้านทานสูง มีรูปคลื่นหนึ่งบนจอโดยการปรับตําแหน่งของเส้นมุมสองเส้น, ระยะทางความผิดพลาดสามารถกําหนดได้

การทดสอบระยะทางความผิดพลาดสายเคเบิลภายใต้ ARC ((หลายการยิง) รูปแบบการทดสอบ, วิธีการทดสอบนี้เหมาะสําหรับการตรวจสอบหลากหลายของความผิดพลาดความต้านทานสูง. โดยเฉพาะสําหรับรูปคลื่นที่ยากที่จะวิเคราะห์,เช่น ความต้านทานต่ําและความผิดพลาดในสายไฟฟ้าที่จมน้ํา, วิธีหลากหลายจังหวะจะง่ายต่อการวิเคราะห์และสามารถช่วยผู้ใช้ได้อย่างรวดเร็วกําหนดระยะทางความผิดพลาด.

การทดสอบระยะทางความผิดพลาดของสายไฟฟ้าภายใต้โหมดการทดสอบแรงดันต่ํา สําหรับวงจรเปิด (การหยุด) ความต้านทานต่ําและความผิดพลาดวงจรสั้น สามารถวัดระยะทางความผิดพลาดได้ง่าย

ปริมาตรเทคนิค

การนําเสนอกลุ่ม

1. แสดง:12หน้าจอสัมผัสระดับอุตสาหกรรมขนาด 0.1 นิ้ว
2. การสื่อสารอินเตอร์เฟซการออกสัญญาณอินเตอร์เฟสด้วยวิธีการแรงดันต่ํา, อินเตอร์เฟสการรับสัญญาณเข้าจากตัวอย่างด้วยวิธีการ flashover แบบแรงดันสูง
3. การติดถิ่น:ระบบติดดินปลอดภัย
4. ตัวชี้พลังงาน:แสดงพลังงานแบตเตอรี่ภายใน แสดงเป็น 4 กล่อง
5. USB-1:การ์ดเครือข่ายไร้สายภายนอกและอุปกรณ์สื่อสาร USB
6. USB-2:การ์ดเครือข่ายไร้สายภายนอกและอุปกรณ์สื่อสาร USB
7. สลับไฟฟ้า:ตําแหน่ง "I" ใช้แอลซี 220 วอล์ท ให้พลังงานให้กับระบบ
8. เครื่องยนต์ ′′II′′ ใช้แบตเตอรี่ภายในเพื่อให้พลังงานให้กับระบบ; เมื่อ ′′สายไฟฟ้า" ติดต่อกับเครื่องพลังงาน AC 220V มันยังชาร์จแบตเตอรี่ในเวลาเดียวกัน
9. เกียร์ "O" ปิดพลังงานระบบ
10. โซกิตไฟฟ้า:พลังงานไฟฟ้าการทํางานของอุปกรณ์ สายเชื่อม AC 220V
11. ฟิวส์:สถานที่ที่ไฟฟิวส์ของระบบพลังงาน AC 220V ติดตั้ง
12. ตรวจสอบตัวเอง:การส่งสัญญาณภายใต้อัมพวาหลายครั้ง
13. เปิด/ปิด:เปิดและปิดพลังงานทํางานของคอมพิวเตอร์อุตสาหกรรม
14. ความกว้าง:ปรับปุ่มกระจายเสียง เมื่อรวบรวมรูปคลื่น เพื่อเปลี่ยนกระจายเสียงของรูปคลื่นที่รวบรวม
15. ไฟชี้วัดไฟชี้วัดที่สะท้อนวิธีการตรวจ
16. ขยับ:ปรับปุ่มการขยับเมื่อได้รับรูปคลื่น เพื่อเปลี่ยนความสูงแนวพื้นฐานของรูปคลื่นที่ได้รับ

รายการบรรจุ

การติดตามเส้นทางสายเคเบิล การกําหนดจุดหมาย การระบุสายเคเบิล การซ่อมแซมและการทดสอบใหม่

การติดตามเส้นทางสายเคเบิล

มักจะใช้เวลานานในการระบุความผิดพลาดของสายไฟฟ้า เนื่องจากการติดตามเส้นทางของสายไฟฟ้าที่กําลังทดสอบ (CUT) ยังไม่ได้ดําเนินการหรือเส้นทางของสายไฟฟ้ายังไม่รู้เส้นทางที่แม่นยําของสายเคเบิลถูกกําหนดโดยใช้วิธีการนําเสียง.

ในวิธีการนําเสียง สัญญาณไซนูโซอิด AC ความถี่สูงที่มั่นคงจากเครื่องกําเนิดความถี่เสียงถูกฉีดเข้าไปใน CUT ในปลายการทดสอบซึ่งครบเส้นทางของมันผ่านดินและมีอยู่บนสายไฟฟ้าวางทั้งหมดสูตรตรวจจับเส้นทาง ที่ติดกับพื้นที่ เชื่อมต่อกับเครื่องรับเสียง รับสัญญาณที่แสดงบนเครื่องรับทางสายตาในรูปกราฟและในรูปของเสียงที่บันทึกผ่านหูฟังสัญญาณที่แข็งแรงที่สุดถูกรับตรงเหนือสายเคเบิล และความแข็งแรงของสัญญาณลดลงถ้าสกูลค้นหาอยู่ด้านไหนของสายเคเบิลหรือห่างจากมันเส้นทางเคเบิลถูกกําหนดโดยการหาสัญญาณเสียงสูงสุดบนเครื่องรับเสียงและหูฟัง.

คําอธิบาย

XHGX507 เครื่องหาท่อสายเคเบิลใต้ดินใช้เป็นหลักในการตั้งตําแหน่งความผิดพลาดสายเคเบิล การระบุสายเคเบิล เส้นทางสายเคเบิลและการวัดความลึกมันสามารถทําหน้าที่ที่สามารถทําด้วยเครื่องมือเพียงไม่กี่ชุดในอดีต.

หลักการทํางาน

เครื่องหาท่อสายไฟใต้ดินถูกออกแบบขึ้นอยู่กับวิธีการนําไฟฟ้าแม่เหล็กและการใช้หลักการสื่อสาร

1. สัญญาณไฟฟ้าแม่เหล็กถูกผลิตโดยตัวส่งสัญญาณ และสัญญาณถูกส่งไปยังสายไฟใต้ดินที่กําลังทดสอบ โดยวิธีการเชื่อมต่อการส่งต่าง ๆ
2. หลังจากสายไฟฟ้าใต้ดินผลักดันสัญญาณไฟฟ้าแม่เหล็ก กระแสที่ผลักดันเกิดขึ้นบนสายไฟฟ้า และกระแสที่ผลักดันกระจายไปตามสายไฟฟ้าไปไกล
3. ในกระบวนการกระจายกระแสของกระแสไฟฟ้า คลื่นแม่เหล็กไฟฟ้าถูกกระจายไปยังพื้นดิน ผ่านสายไฟใต้ดิน เมื่อตัวรับตรวจจับบนพื้นดินสัญญาณคลื่นแม่เหล็กไฟฟ้าจะได้รับบนพื้นบนสายไฟฟ้า.
4. ตําแหน่ง ทิศทาง และความผิดพลาดของสายไฟใต้ดิน สามารถตัดสินได้จากการเปลี่ยนแปลงของความเข้มแข็งของสัญญาณที่ได้รับ

ลักษณะ

• จอจอ LCD ขนาดใหญ่แสดงความเข้มข้นของสัญญาณ และแท่ง, ลูกศร และคําสั่งเสียงทําให้ผู้ใช้งานสามารถตัดสินสถานที่ใต้ดินของสายไฟฟ้าและจุดผิดพลาดได้ง่ายคนเดียวทําได้ทุกอย่าง.
• การออกแบบแบบดิจิตอลทั้งหมด, จัดจอจอใหญ่ LCD ที่ชัดเจน และการตั้งตําแหน่งที่น่าเชื่อถือ
• พกพาและเบา, พกพาง่าย
• แบตเตอรี่ชาร์จใหม่ในตัว
• เครื่องวัดออมเมตรที่ติดตั้งในการวัดความต้านทานของสายเคเบิลลุป
• สามารถใช้ในการตรวจสอบความผิดพลาดการกันความร้อนถึง 2MΩ ไปยังพื้นดิน
• พร้อมฟังก์ชันแสงเบื้องหลัง เพื่อปรับตัวให้เข้ากับการทํางานกลางคืน
• เครื่องวัดออมเมตรที่ติดตั้งในการวัดความต้านทานของสายเคเบิลลุป
• แสดงความลึกและกระแสสายไฟฟ้า

ส่วนประกอบหลัก

เครื่องตรวจจับท่อสายเคเบิลนี้ประกอบด้วยตัวส่งและตัวรับ โดยมีอุปกรณ์เสริม 2 เครื่องจับ 1 กรอบ A และสายเชื่อมที่จําเป็น

ปริมาตรเทคนิค

เครื่องส่งสัญญาณ

เครื่องรับ

รายการบรรจุ

กรณีการใช้

การระบุความผิดพลาดของสายไฟฟ้า

จากระยะทางความผิดพลาดประมาณที่คํานวณโดย Pre-locator และพื้นที่ที่สงสัยความผิดพลาดที่ระบุโดยใช้วิธีการติดตามเส้นทางจัดทําตําแหน่งความผิดพลาดของสายไฟฟ้าที่แม่นยํา หรือการกําหนดความผิดพลาด.

การระบุความต้านทานสูงและความผิดพลาดในการส่องแสง

สําหรับการระบุความต้านทานสูงและความผิดพลาดการส่องแสง การใช้แรงกระตุ้น HV ในสายไฟที่ผิดปกติเป็นระยะเวลา โดยใช้เครื่องผลิตแรงกระตุ้นสร้างเสียงกระแทกที่จุดผิดพลาดและผลิตสนามแม่เหล็กแรงรอบเคเบิล. These acoustic and magnetic signals are picked with the help of sensor (sensitive ground microphones) and displayed simultaneously on pinpointer receiver in the form of graphs and acoustic signals are heard on the headphonesเนื่องจากสัญญาณทั้งเสียงและแม่เหล็กถูกผลิตที่จุดผิดพลาดพร้อมกัน จุดผิดพลาดถูกต้องถูกตั้ง;สนามแม่เหล็กยังช่วยให้ผู้ใช้ในการกําหนดตําแหน่งของเซ็นเซอร์และผลักดันการกําหนดที่ง่าย.

คําแนะนํา

อุปกรณ์จดหมายความผิดพลาดของสายไฟใช้วิธีการปรับปรุงเสียงและแม่เหล็กเพื่อกําหนดจุดความผิดพลาดของสายไฟอิเล็กทรอนิกส์ flashover ถูกผลิตโดยผู้ผลิตการปล่อยแรงชนิด, ถูกจับและขยายเสียงโดยเครื่องตรวจสอบที่สอดคล้องกัน และตําแหน่งที่แม่นยําของจุดผิดพลาดถูกกําหนดโดยการตัดสินทางการได้ยินและภาพมันเป็นอุปกรณ์ที่ครบถ้วนการตั้งตําแหน่งแม่นยําของจุดความผิดพลาดของเคเบิลภายในช่วงการวัดโดยตรงและรวบรวมความแตกต่างเวลาเสียงและแม่เหล็กมันรวมเทคโนโลยีการตั้งตําแหน่ง การทดสอบทางเดินและเทคโนโลยีอื่นๆการให้บริการหลายรูปแบบการทดสอบและข้อมูลที่รวยและหลากหลายอย่างรวดเร็วเพื่อให้มีประสิทธิภาพและความแม่นยําที่ตั้งความผิดพลาดของสายไฟฟ้า.

อุปกรณ์จุดคงที่นี้เหมาะสําหรับความต้านทานต่ํา, สายวงจรสั้น, สายวงจรเปิด และความผิดพลาดในการตัดสายไฟฟ้า, สายสายโคอาเซียลความถี่สูง, สายไฟฟ้าถนนและสายที่ฝังทําจากวัสดุต่าง ๆ ที่มีส่วนตัดข้ามและสื่อต่าง ๆ, รวมถึงการรั่วไหลความต้านทานสูงและ flashover ความต้านทานสูง ความผิดพลาด ปริมาตรทางเทคนิคสอดคล้องกับ "GB / T 182681 ความต้องการในการป้องกันการแทรกแซงสําหรับอุปกรณ์ทดสอบที่ใช้ในสถานที่อุตสาหกรรม".

มันตรงกับข้อกําหนดมาตรฐานสําหรับการติดตั้งเสียงและแม่เหล็กในมาตรฐาน "DL ∆ T 849.2-2019 หลักเกณฑ์เทคนิคทั่วไปสําหรับเครื่องทดสอบพิเศษสําหรับอุปกรณ์พลังงาน ส่วน 2:อุปกรณ์ตรวจหาความผิดพลาดของสายไฟฟ้า".

ลักษณะ

1. LCD ที่มีความสว่างสูง 5 นิ้ว ให้ความเห็นในแสงแดด
2. ใช้เทคโนโลยีการตั้งตําแหน่งแบบสมองเสียงและแม่เหล็ก เพื่อคํานวณความแตกต่างระหว่างเวลาเสียงและแม่เหล็กโดยอัตโนมัติ
3. ค่าการเพิ่มและค่าการกระตุ้นของสัญญาณเสียงและสัญญาณแม่เหล็กสามารถปรับด้วยมือเพื่อปรับตัวให้เข้ากับสภาพแวดล้อมต่างๆ
4. มันมีเทคโนโลยีลดเสียงเบื้องหลัง และสามารถเลือกจากวิธีการกรองที่หลากหลาย
5. มันมีฟังก์ชันลดเสียงเบื้องหลัง BNR และลดเสียงเงียบ
6. มันมีเครื่องแสดงทางเบี่ยงเบน
7. อุปกรณ์ประกอบด้วยเซ็นเซอร์สัญญาณแยกทางกายภาพหลายชั้น กันน้ําระดับ IP65
8. แบตเตอรี่ลิธีียมขนาดใหญ่ ระยะเวลารอคอยนาน พร้อมชาร์จเร็ว
9. ขนาดเล็กและเบา ใช้งานง่าย และมีอินเตอร์เฟซมนุษย์-เครื่องจักรง่าย

ตัวชี้วัดทางเทคนิค

หลักการทํางาน

อุปกรณ์นี้ใช้วิธีการปรับปรุงเสียงและแม่เหล็กเพื่อหาจุดผิดพลาดอย่างแม่นยํา มันเป็นวิธีการตั้งตําแหน่งที่แม่นยําและพิเศษมากหลักการของมันขึ้นอยู่กับวิธีการกําหนดจุดเสียงดั้งเดิมและเพิ่มการตรวจจับและการใช้สัญญาณไฟฟ้าแม่เหล็ก.

เมื่อเครื่องผลิตไฟฟ้าแรงสูงทําการท่อนกระแทกบนสายไฟที่ผิดปกติ เสียงที่เกิดจากการท่อนกระแทกที่จุดผิดปกติจะถูกส่งไปยังพื้นดินสัญญาณเสียงถูกจับโดยเครื่องตรวจสอบความรู้สึกสูงหลังจากการขยายเสียง เสียง "พ๊อป" สามารถได้ยินได้ โดยการฟังด้วยหูฟัง

โซนที่ติดตั้งในโซนรับสัญญาณสนามแม่เหล็กในเวลาจริง and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal.ย้ายตําแหน่งเซ็นเซอร์เพื่อหาจุดที่มีความแตกต่างเวลาเสียง-แม่เหล็กเล็กที่สุด, จากนั้นตําแหน่งแม่นยําของจุดผิดพลาดจะอยู่ใต้มัน

อุปกรณ์การวัดเสียงแบบดั้งเดิม โดยทั่วไปใช้หูฟังเพื่อเฝ้าระวังหรือเสริมด้วยการสวิงของตัวชี้วัดของเครื่องวัด เพื่อระบุเสียงการปล่อยที่จุดผิดพลาดเนื่องจากเสียงการปล่อยหายไปในทันทีและไม่ต่างกันมากจากเสียงรอบตัว มันมักจะนํามาซึ่งความยากลําบากอย่างมากสําหรับผู้ประกอบการที่ไม่ได้มีประสบการณ์มากวิธีการปรับปรุงเสียง-แม่เหล็กได้อย่างมีประสิทธิภาพหลีกเลี่ยงปัญหาด้านบนของวิธีการวัดเสียงแบบดั้งเดิม.

รายการบรรจุ

การนําเสนอแผ่นการทํางาน

1. การปรับ: กดปุ่มปรับ เพื่อเข้าสู่อินเตอร์เฟซการปรับ และหมุนปุ่มปรับเพื่อตั้งค่าปริมาตรการปรับ
2. พลังงานประกอบไฟ: เปิดและปิดพลังงานประกอบไฟของระบบ เมื่อเปิดระบบ คุณจําเป็นต้องกดและยึดปุ่มประกอบไฟเป็นเวลา 3 ถึง 4 วินาที จนกว่าคุณจะได้ยินเสียง "บีป" ยาวแล้วคุณก็ยกปุ่มได้; เมื่อปิด, คุณจําเป็นต้องกดและยึดปุ่มการทํางานเป็นเวลา 3 ถึง 4 วินาที;
3. หน้าจอ: หน้าจอสัมผัส 5 นิ้ว

1. เซนเซอร์: การเชื่อมต่อจุดเชื่อมต่อเซนเซอร์;
2. การชาร์จ: สายเชื่อมต่อชาร์จ
3. แจ็คหูฟังพิเศษ

อินเตอร์เฟซและการนําเสนอฟังก์ชัน

อินเตอร์เฟซการทํางานประกอบด้วยพื้นที่แสดงรูปคลื่นและพื้นที่ปรับปารามิเตอร์ ฟังก์ชันของแต่ละส่วนนํามาอย่างละตัวตามโลโก้ในรูปด้านบน

1. 1/2: การตั้งค่าการเพิ่มเสียง/การตั้งค่าการกระตุ้นเสียง
2. 3/4: การตั้งค่าแรงเพิ่มสนามแม่เหล็ก/การตั้งค่าจุดก่อสนามแม่เหล็ก
3. 5: อัตราการชี้แจงของเครื่องตรวจ
4. 6: การกรองทุกช่องผ่าน
5. การกรองผ่านต่ํา
6. การกรองผ่านสูง
7. การกรองผ่านวงจร
8. 7. ปรับเสียงเงียบ
9. 8การตั้งค่า BNR
10. 9การตั้งค่าเสียง
11. 10. การแสดงพลังงาน
12. 11ความเข้มข้นของเสียง: การแสดงความเข้มข้นของเสียงและการแสดงตัวเลขที่ตรงกัน
13. 12สัญญาณไฟฟ้าแม่เหล็ก: การเริ่มต้นเสร็จ, คุณสามารถทดลองโลโก้ (ฟ้าคะนองเป็นสีเหลือง); ปิดเสียงหรือสัมผัสโลโก้เซ็นเซอร์ (ฟ้าคะนองเป็นสีขาว).
14. 13ความเข้มข้นของสนามแม่เหล็ก: การแสดงความเข้มข้นของสนามแม่เหล็กและการแสดงตัวเลขที่ตรงกัน
15. 14.สี่ชุดของการแสดงข้อมูลความแตกต่างเวลาเสียงและแม่เหล็ก แสดงความแตกต่างเวลาเสียงและแม่เหล็กสําหรับการอ้างอิงของผู้ใช้เพื่อเพิ่มความแม่นยําของจุดคงที่

เพื่อระบุความต้านทานสูงและความผิดพลาดการสับสับ เครื่องกําเนิดกระแสไฟฟ้าใช้ในการใช้กระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้าสร้างเสียงชนที่จุดผิดพลาด และสนามแม่เหล็กแรงรอบเคเบิลสัญญาณเสียงและแม่เหล็กเหล่านี้ถูกรับโดยใช้เซ็นเซอร์ (ไมโครโฟนพื้นที่ที่มีความรู้สึก) และแสดงพร้อมกันบนเครื่องรับตําแหน่งในรูปของกราฟิกและสัญญาณเสียงสามารถได้ยินผ่านหูฟังเนื่องจากสัญญาณเสียงและสัญญาณแม่เหล็กถูกผลิตที่จุดผิดพลาดในเวลาเดียวกัน สามารถระบุจุดผิดพลาดได้อย่างแม่นยํา; ความช้าระยะเวลาระหว่างพวกเขาใกล้ศูนย์สนามแม่เหล็กยังสามารถช่วยผู้ใช้ในการกําหนดตําแหน่งของเซ็นเซอร์ทําให้มันง่ายที่จะระบุจุดผิดพลาด

คําอธิบาย

The high-voltage pulse generator fully complies with DL/T846-2016 "General Technical Conditions for High Voltage Test Equipment" and DL/T474-2017 "Guidelines for the Implementation of Field Insulation Tests"โดยหลักแล้วใช้สําหรับการปล่อยแรงกระแทกระหว่างการทดสอบความผิดพลาดของสายไฟฟ้าที่มีระดับความดัน 35kV และต่ํากว่า; มันยังสามารถใช้สําหรับ DC ทนความดันการทดสอบของอุปกรณ์ไฟฟ้าอื่น ๆ

อุปกรณ์นี้รวมแหล่งความดันสูงแบบ DC, เครื่องเก็บพลังงาน, และช่องว่างลูกกระสุนในเครื่องเดียวอุปกรณ์นี้แทนการทดสอบแบบทรานฟอร์มแบบดั้งเดิม ที่มีน้ําหนักหลายร้อยกิโลกรัม, กล่องการทํางานและอุปกรณ์เก็บพลังงานกระแทก (โดยทั่วไปชุดของแปลง 5kVA น้ําหนักมากกว่า 60 กิโลกรัม, และกล่องควบคุมมากกว่า 30 กิโลกรัม,และมากกว่า 20 กิโลกรัมของตัวประกอบประปาที่เก็บพลังงานกระแทก).

พลังงานไฟฟ้าใช้ส่วนประกอบอิเล็กทรอนิกส์ความแรงสูงพิเศษความแม่นยําสูง ความมั่นคงสูง และเทคโนโลยีความแรงสูงความถี่สูงซึ่งทําให้เครื่องจักรทั้งเครื่อง มีโครงสร้างเรียบง่าย และน้ําหนักเบา. เครื่องผลักดันแรงดัน ใช้การออกแบบและการทํางานแบบมนุษย์ ซึ่งปลอดภัยและน่าเชื่อถือและมันยังสามารถทํางานได้ปกติเมื่อความดันสูงถูกตัดสั้นไปยังพื้น. ปัจจุบันมันเป็นเครื่องมือแรงดันสูงแรงกระแทกแบบพกพา DC ที่เบาที่สุดและสะดวกต่อผู้ใช้มากที่สุด. มันเป็นสินค้าที่เหมาะสมสําหรับการตรวจหาความผิดพลาดของสายไฟฟ้า

ปริมาตรเทคนิค

การนําเสนอกลุ่ม

1. การออกแรงดันสูง (DC):เมื่อ DC ทนความกระชับกําลังไฟฟ้า เชื่อมต่อสายออกความกระชับกําลังสูง
2. การออกแรงดันสูง (EMP):ระหว่างการปล่อยแรงกระตุ้น เชื่อมต่อสายออกแรงสูง
3. สถานที่ปลอดภัย:กล่องเครื่องมือติดพื้นเพื่อป้องกันการไฟฟ้ากระจายของกล่องเครื่องมือหรือบุคลากร
4. การตั้งเวลา:กําหนดระยะเวลาการปล่อย
5. วอลท์เมตร:การแสดงระดับความดันออกแบบความดันสูง ใช้ในการแสดงค่าความดันในเวลาจริง
6. โซกิตไฟฟ้า:พลังงานพลังงานในการทํางานของเครื่องมือ AC 220V ± 10%/50Hz ± 1Hz
7. ตัวถือหลอดความปลอดภัย:สถานที่ติดตั้งของท่อความปลอดภัยในระบบไฟฟ้า AC 220V
8. สลับไฟฟ้า:'ตําแหน่ง I' แสดงการเปิดพลังงาน AC 220V เพื่อให้พลังงานสู่ระบบ
9. "เกียร์ 0" หมายถึง การปิดเครื่องพลังงาน AC 220V เพื่อให้ระบบมีพลังงาน
10. สวิทช์ป้องกันความแรงเกิน:การกดสถานะแสดงให้เห็นว่าฟังก์ชันการป้องกันการกระจายไฟฟ้าเกินกําลังได้เริ่ม; เมื่อมันกระโดด, มันแสดงให้เห็นว่าเครื่องมือได้กระตุ้นการป้องกันการกระจายไฟฟ้าเกินกําลัง
11. ปุ่มเริ่มต้น/ไฟชี้ตําแหน่งศูนย์:
12. 1เมื่อไฟชี้ตําแหน่งศูนย์ส่อง (สีเหลือง) แสดงว่ามันอยู่ในตําแหน่งศูนย์ส่อง การกดปุ่มเริ่มต้นสามารถเริ่มต้นการออกแรงสูง
13. 2เมื่อไฟชี้ตําแหน่งศูนย์ไม่ส่อง มันแสดงว่ามันไม่ได้อยู่ในตําแหน่งศูนย์ หลังจากที่หมุนหมุนปุ่มปรับความแรงต่อต้านทิศทางนาฬิกาไปยังตําแหน่งศูนย์ไฟชี้ตําแหน่งศูนย์ส่อง, แล้วกดปุ่มเริ่มต้นสามารถเริ่มต้นการออกแรงสูง
14. ปุ่มหยุด / ไฟชี้วัดแรงดันสูง:เมื่อการทดสอบเสร็จสิ้นหรือเกิดความผิดปกติ กดปุ่มนี้เพื่อตัดการออกแรงดันสูงไฟชี้วัดความดันสูงเปิดแสดงให้เห็นว่าการออกของความดันสูงได้ถูกเปิด; ไฟระจายความดันสูงปิด แสดงว่าการออกของความดันสูงได้หยุด
15. ปุ่มปรับระดับแรงดัน:ใช้ในการปรับขนาดของความดัน; ปรับความดันสูงออกในทิศทางนาฬิกาเพื่อเพิ่มจากขนาดเล็กเป็นขนาดใหญ่ และในทิศทางตรงข้ามนาฬิกาเพื่อลดจากขนาดใหญ่เป็นขนาดเล็ก
16. ปุ่มปล่อย:ในภาวะหยุดไฟฟ้าแรงสูง การกดปุ่มนี้ สามารถปล่อยไฟฟ้าที่เก็บไว้ภายในด้วยมือได้
17. แอมเมตร:การแสดงกระแสการวัดความดันต่ํา

รายการบรรจุ
