| Place of Origin: | Shaanxi |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE/ISO |

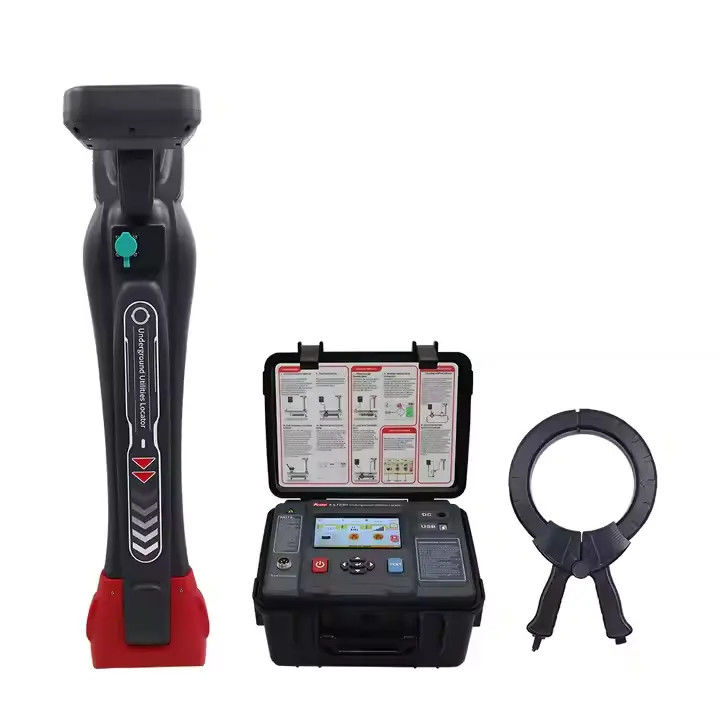

| Model Number: | XHGX507C |
| โหมดส่งสัญญาณหลายความถี่ | พลังงาน |
| แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ความจุสูง 10.8V | วิธีการป้อนข้อมูล |
| ขดลวดรับสัญญาณในตัว, แคลมป์ยืดหยุ่น, A-frame (ฟังก์ชันเสริม) | ความถี่รับสัญญาณ |
| ความถี่การตรวจจับแบบแอคทีฟ: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz | ความถี่การตรวจจับแบบพาสซีฟความถี่ไฟฟ้า: 50Hz, 60Hz, 250Hz ย่านความถี่การตรวจจับแบบพาสซีฟ RF: ความถี่กลางแบ่งออกเป็น 32.7kHz, 65.6kHz, 81.9kHz, 197kHz โหมดการตรวจจับท่อ |
| วิธีพีคกว้าง, วิธีพีคแคบ, วิธีหุบเขา | การตรวจจับท่อ |
| ช่วงการตรวจจับ วิธีเชื่อมต่อโดยตรง: สามารถระบุสัญญาณที่มีความต้านทานวงจร 0Ω ถึง 8kΩ (โดยทั่วไปสามารถเข้าถึงความยาวสายเคเบิล 0 ถึง 20 กิโลเมตร ซึ่งส่วนใหญ่ขึ้นอยู่กับความต้านทานดินและความต้านทานสายเคเบิล) |
วิธีจับคู่: โดยทั่วไป ความยาวสายเคเบิลสามารถเข้าถึง 0~10 กม. ซึ่งส่วนใหญ่ขึ้นอยู่กับความต้านทานดิน, ความต้านทานสายเคเบิล และความลึกของการฝังสายเคเบิล วิธีเหนี่ยวนำ: ใช้ได้กับสายเคเบิลที่ฝังลึกไม่เกิน 2 เมตร ความลึกและกระแส |
| แสดงความลึกของสายเคเบิลและค่ากระแสแบบเรียลไทม์ | ความลึกการวัดท่อ |
| 0-20 เมตร | ความแม่นยำของความลึก |
| ความแม่นยำตำแหน่งระนาบ: ตำแหน่งแกนกลางของสายเคเบิลหรือท่อเป้าหมาย: ±5% (ความลึกในการฝัง 0-3 เมตร) -10% (ความลึกในการฝัง 3 เมตร-20 เมตร) | เคล็ดลับจริงหรือเท็จ |
| กำจัดการรบกวนจากสายเคเบิลข้างเคียง เมื่อวัดสายเคเบิลข้างเคียง การวัดสายเคเบิลข้างเคียงสามารถแยกแยะได้จากความแรงของสัญญาณและเฟสกระแสที่วัดได้จากสายเคเบิลข้างเคียง ในกระบวนการติดตามสายเคเบิล ให้สังเกตหน้าปัดเฟสและเข็มชี้เพื่อแยกแยะสายเคเบิลที่วัดได้จากสายเคเบิลข้างเคียง | คำแนะนำเสียง |
| โทน FM ที่แปรผันตามความแรงของสัญญาณ | การแสดงผลป้องกันการรบกวน |
| สีเขียว: ไม่มีการรบกวน สีเขียว: ดี (ผลลัพธ์เชื่อถือได้) สีแดง: การรบกวนรุนแรง (ผลลัพธ์ไม่น่าเชื่อถือ) | ความสามารถในการป้องกันการรบกวน |
| แบนด์ความถี่รับสัญญาณที่แคบมากและวิธีการประมวลผลดิจิทัลที่เป็นเอกลักษณ์สามารถระงับการรบกวนจากความถี่ไฟฟ้าและฮาร์มอนิกของสายเคเบิลและท่อที่ทำงานอยู่ใกล้เคียงได้อย่างสมบูรณ์ | ระยะการรบกวน |
| เมื่อใช้วิธีการจับคู่และวิธีการเหนี่ยวนำ เครื่องส่งสัญญาณจะสร้างการรบกวนในระยะสั้น ระยะการรบกวนเกี่ยวข้องกับกำลังส่งและกำลังส่ง ความแรงของสัญญาณและกำลังส่งที่สูงขึ้น และความถี่ที่สูงขึ้น การรบกวนจะแรงขึ้น | ระยะห่างขั้นต่ำที่เครื่องรับไม่ถูกรบกวนจากเครื่องส่งสัญญาณ มักจะต้องกำหนดโดยการทดลอง: การตรวจจับท่อ: ห่างออกไป 5 เมตรสำหรับวิธีการจับคู่ และห่างออกไป 20 เมตรสำหรับวิธีการเหนี่ยวนำ สามารถยืนยันได้ว่าไม่มีการรบกวน การระบุสายเคเบิล: ห่างออกไป 2~5 เมตรสำหรับวิธีการจับคู่ สามารถยืนยันได้ว่าไม่มีการรบกวน การระบุสายเคเบิล |
| ช่วงการตรวจจับ | จำนวนสายเคเบิลที่สามารถปรับเทียบได้: 1 ถึง 20; ค่าการสอบเทียบ: เปอร์เซ็นต์กระแสของสัญญาณรับและสัญญาณส่งอยู่ระหว่าง 75% ถึง 135% ของค่าการสอบเทียบ ซึ่งเป็นเงื่อนไขหนึ่งของการระบุที่สำเร็จ; ทิศทาง: แคลมป์ส่งสัญญาณ, แคลมป์รับสัญญาณ และสัญญาณโหลดต้องอยู่ในทิศทางเดียวกัน ซึ่งเป็นเงื่อนไขหนึ่งของการระบุที่สำเร็จ การระบุสายเคเบิล |
| ช่วงการตรวจจับ วิธีเชื่อมต่อโดยตรง: สามารถระบุสัญญาณที่มีความต้านทานวงจร 0Ω ถึง 8kΩ (โดยทั่วไปสามารถเข้าถึงความยาวสายเคเบิล 0 ถึง 20 กิโลเมตร ซึ่งส่วนใหญ่ขึ้นอยู่กับความต้านทานดินและความต้านทานสายเคเบิล) |
วิธีจับคู่: สามารถระบุสัญญาณที่มีความต้านทานวงจร 0Ω ถึง 1kΩ; (โดยทั่วไปสามารถเข้าถึงความยาวสายเคเบิล 0 ถึง 6 กิโลเมตร ซึ่งส่วนใหญ่ขึ้นอยู่กับความต้านทานดินและความต้านทานสายเคเบิล) จอแสดงผล |
| หน้าจอสี LCD ขนาด 4.3 นิ้ว (หน้าจอความสว่างสูง) มองเห็นได้ในแสงแดด | สัมผัส |
| ใช่, สัมผัสแบบคาปาซิทีฟ | ขนาดเครื่องมือ |
| ประมาณ 350 มม. (ยาว) × 155 มม. (กว้าง) × 700 มม. (สูง) | น้ำหนัก |
| เครื่องส่งสัญญาณประมาณ 3.85 กก.; แคลมป์เครื่องส่งสัญญาณประมาณ 1.18 กก. | อินเทอร์เฟซการเชื่อมต่อ |
| พอร์ต USB, พอร์ต DC, ซ็อกเก็ตอากาศยาน | เส้นผ่านศูนย์กลางภายในขดลวด |
| φ200 มม. (สามารถปรับแต่งเส้นผ่านศูนย์กลางที่ใหญ่ขึ้นได้ตามต้องการ) | อุณหภูมิและความชื้นในการทำงาน |
| -10ºC~40ºC; ต่ำกว่า 80%Rh | อุณหภูมิและความชื้นในการจัดเก็บ |
| -10ºC~50ºC; ≤95%RH, ไม่มีหยดน้ำ | ทนแรงดัน |
| AC2000V/rms (ระหว่างด้านหน้าและด้านหลังของเปลือก) | เหมาะสำหรับกฎความปลอดภัย |
| IEC61010-1 (CAT 300V, CAT IV 150V, ระดับมลพิษ 2) | ข้อมูลจำเพาะของเครื่องส่งสัญญาณ |
| โหมดส่งสัญญาณหลายความถี่ | พลังงาน |
| แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ความจุสูง 10.8V | วิธีการส่งออก |
| วิธีเชื่อมต่อโดยตรง, วิธีจับคู่, วิธีเหนี่ยวนำ | ความถี่ส่งออก |
| 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, | 65.6kHz, 81.9kHz, 197kHz โหมดส่งออก |
| การระบุอัตโนมัติ, การระบุอัตโนมัติตามอุปกรณ์เสริมที่แตกต่างกัน | กำลังส่งออก |
| สูงสุด 15W, ปรับได้ 9 ระดับ | ความต้านทาน |
| ฟังก์ชันการจับคู่ความต้านทานแบบเรียลไทม์อัตโนมัติเต็มรูปแบบและการป้องกัน | แรงดันเอาต์พุตโดยตรง |
| สูงสุด 150Vpp | การป้องกันวงจร |
| พร้อมการป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร | จอคริสตัลเหลว |

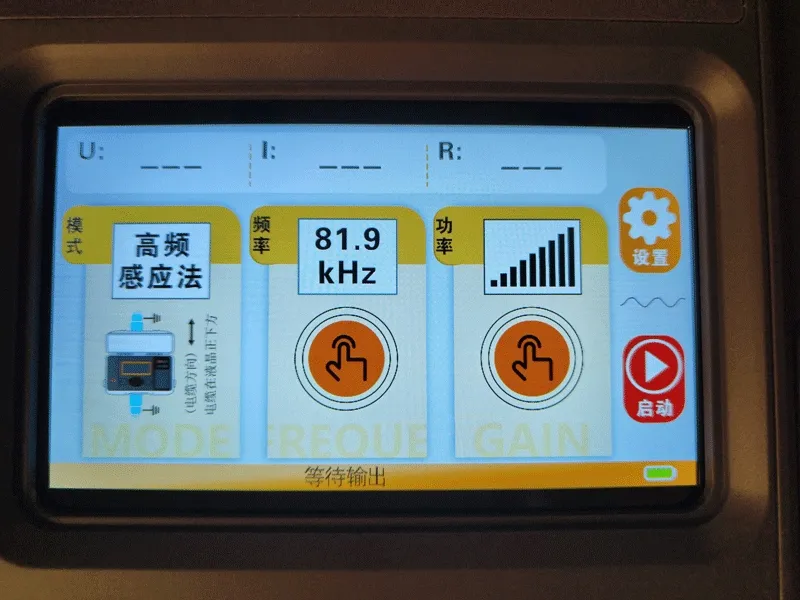

| หน้าจอสี LCD ขนาด 5 นิ้ว | สัมผัส |
| ใช่, สัมผัสแบบคาปาซิทีฟ | ขนาดเครื่องมือ |
| ประมาณ 320 มม. (ยาว) × 275 มม. (กว้าง) × 145 มม. (สูง) | น้ำหนัก |
| เครื่องส่งสัญญาณประมาณ 3.85 กก.; แคลมป์เครื่องส่งสัญญาณประมาณ 1.18 กก. | ที่ชาร์จ |
| DC 11.1V 3A | ขนาดแคลมป์ส่งสัญญาณ |
| ความยาว, ความกว้าง และความหนา: 297 มม. × 194 มม. × 39 มม. | เส้นผ่านศูนย์กลางภายในแคลมป์ส่งสัญญาณ |
| φ125 มม. | ความยาวสายเครื่องส่งสัญญาณ |
| 3 เมตร | สายทดสอบ |
| สายทดสอบสีแดง 3 เมตร, สายทดสอบสีดำ 3 เมตร | อินเทอร์เฟซการเชื่อมต่อ |
| พอร์ต USB, พอร์ต DC, ซ็อกเก็ตอากาศยาน | ทนแรงดัน |
| เครื่องส่งสัญญาณใช้การออกแบบกล่องเครื่องมือพิเศษแบบบูรณาการ | ทนแรงดันไฟฟ้า |
| AC 3700V/rms (ระหว่างด้านบนและด้านล่างของกล่องเครื่องมือ) | คุณสมบัติทางแม่เหล็กไฟฟ้า |
| IEC61326(EMC) | เหมาะสำหรับกฎความปลอดภัย |
| IEC61010-1 (CAT 300V, CAT IV 150V, ระดับมลพิษ 2) |
