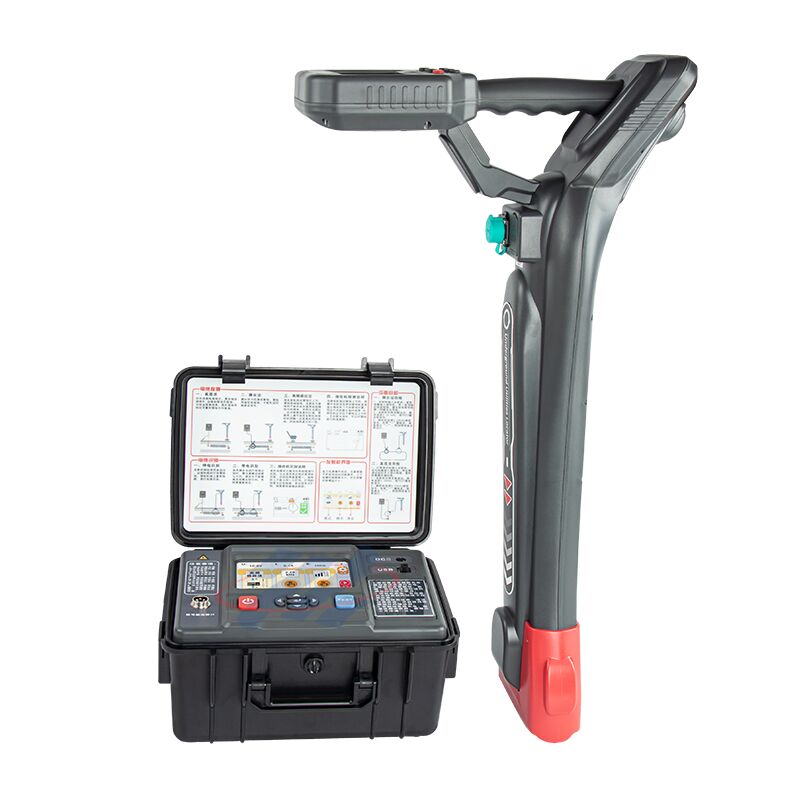

เครื่องทดสอบตัวตั้งสายไฟฟ้าและท่อท่อโลหะแบบพกพา

Name: เครื่องทดสอบตัวตั้งสายไฟฟ้าและท่อท่อโลหะแบบพกพา
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C
Price: 1,662.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	ซีอาน, ชานซี, จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE, ISO
หมายเลขรุ่น:	XHGX507C

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน, ชานซี, จีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE, ISO

หมายเลขรุ่น:

XHGX507C

แอปพลิเคชัน:

การวางตำแหน่งสายเคเบิลและท่อใต้ดิน

ปรับแต่ง:

บริการโอเอม

แพคเกจการขนส่ง:

กล่องไม้บรรจุด้วยโฟม

การรับประกัน:

12 เดือน

โหมดการทำงานของเครื่องส่งสัญญาณ:

การเชื่อมต่อโดยตรง, การเชื่อมต่อ, การเหนี่ยวนำ

แสดง:

ดิจิตอล

ความถี่เอาท์พุทของเครื่องส่งสัญญาณ:

577Hz,815Hz,8kHz, 33kHz, 65kHz,82kHz, 133kHz, SS ต่ำ, SS สูง, โหมดหลายความถี่

ความถี่ของตัวรับ:

50Hz, 60Hz, LF, SSLOW, SSHIGH, 577Hz, 8KHz, 33KHz, 82KHz, 133KHz, 577Hz ในตอนแรก

เน้น:

High Light

เน้น:

เครื่องทดสอบหาตำแหน่งสายเคเบิลแบบพกพา

เครื่องตรวจจับท่อไฟฟ้า

เครื่องหาตำแหน่งท่อโลหะพร้อมการรับประกัน

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วันทําการ

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

XHGX507C

เครื่องตรวจจับท่อเคเบิล XHGX507X นี้ใช้สัญญาณสนามไฟฟ้าของเคเบิลใต้ดิน เพื่อหาตัวเคเบิล และให้ความลึกและการอ่านปัจจุบันเพื่อทําหน้าที่การตรวจจับสายเคเบิล.
เครื่องส่งและเครื่องรับของอุปกรณ์นี้ปฏิบัติตามส่วนที่ 15 ของกฎ FCC ของสหรัฐอเมริกา อุปกรณ์นี้ปฏิบัติตามข้อกําหนดที่เกี่ยวข้องของ Директива 1999/5/EC ของยุโรป
ลักษณะ:

อุปกรณ์นี้สามารถใช้สําหรับการค้นหาเส้นทางเคเบิล, พลังงาน unlive และการระบุเคเบิลสด

รองรับฟังก์ชันการแสดงทิศทางปัจจุบันและระยะ และมีเทคโนโลยีพิเศษที่สามารถแสดงทิศทางปัจจุบันและระยะของสัญญาณติดตามการปรับปรุงความแม่นยําของเส้นทางการค้นหา.

ในขณะเดียวกัน มันยังสามารถตรวจจับความลึกของสายไฟ

เครื่องส่งที่มีตัวเลือกความถี่หลายแบบ 577HZ, 815HZ,8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, โหมดความถี่หลายแบบ

ฟังก์ชันกับออมเมตรเพื่อทดสอบค่าความต้านทานต่อเนื่องภายนอกของปัจจุบัน

การแสดงพลังสัญญาณด้วยดิจิตอล

ลูกศรด้านซ้ายและขวาแสดงตําแหน่งของท่อ

ความถี่ในการทํางาน

ภาพแสดงความแรงของสัญญาณ

ระบบการทํางาน

พลังงานของแบตเตอรี่

กัมพัสแสดงทิศทางของท่อ

การแสดงความลึกของท่อและความถี่ในเวลาจริง

แผ่นเครื่องมือและการนําเสนอฟังก์ชันของตัวส่งสัญญาณ
เครื่องส่งสัญญาณเป็นแหล่งสัญญาณที่สามารถปล่อยพลังงานเพียงพอ และเป็นหนึ่งในแกนหลักของชุดอุปกรณ์นี้ มีฟังก์ชันที่สมบูรณ์แบบ ความฉลาดสูง และการทํางานง่าย
การนําเสนอ
หมายเหตุ: ดูภาพด้านบน
1. คีย์ 2. Port Output 3. พื้นที่จอ LCD 4. คีย์ประกอบความถี่ 5. การปรับพลังงาน
คีย์ประกอบ
6. เมนูคอมพิวเตอร์คีย์ 7. การชาร์จท่าเรือ
การนําเสนอฟังก์ชัน
1. กุญแจสวิทช์: สวิทช์นี้เป็นสวิทช์ล็อคตัวเอง; กดมันเพื่อเปิดพลังงาน, เครื่องส่งสัญญาณอยู่ในสภาวะการทํางาน; ป๊อปอัพเพื่อตัดการจําหน่ายพลังงาน, เครื่องส่งสัญญาณอยู่ในสภาวะปิด.
2. Port Output: port นี้เป็น socket การบินมหาแกนพิเศษ; ใช้ในการเปลี่ยนโหมดการออกของสัญญาณ การเชื่อมต่อสายเชื่อมต่อตรงคือโหมดการเชื่อมต่อตรงการใส่การเชื่อมต่อแคลมพับคือโหมดการเชื่อม; ไม่เชื่อมต่อสายคือโหมดการนํา
3พื้นที่แสดงกระจกเหลว: แสดงข้อมูลพื้นฐานที่ต้องการ
4. กุญแจความถี่: กุญแจนี้เป็นสวิตช์อ่อนโยน; ความถี่ของสัญญาณออกสามารถเปลี่ยนแปลงได้ทุกครั้งที่กด; การเปิดตัวครั้งแรกคือ 577Hz. ในตอนแรก 8KHz ในโหมดการตรวจจับในหน้าต่างเมนูการตั้งค่าความถี่, กดปุ่มนี้เพื่อเลือกหรือยกเลิกความถี่ที่คลุมโดยแท่งแสง; ในการตั้งค่าโหมดหลายความถี่ กดปุ่มนี้เพื่อเลือกเปลี่ยนช่องความถี่ออก
5. กุญแจพลังงาน: กุญแจนี้เป็นสวิตช์อ่อนโยน; พลังการออกสามารถเปลี่ยนได้ครั้งเดียวทุกครั้งที่กดมัน, และมันสามารถเลือกจากเกรดต่ํา, เกรดกลาง, เกรดสูงและเกรดเต็ม.เลื่อนผ่านเมนูความถี่; ในการตั้งค่าโหมดหลายความถี่ กดปุ่มนี้เพื่อเลือกความถี่ออก
6. คีย์เมนู: คีย์นี้เป็นสวิตช์อ่อนโยน; กดคีย์นี้เพื่อเข้าสู่เมนูการตั้งค่าความถี่, โหมดการวัดความต้านทาน, และการตั้งค่าโหมดหลายความถี่
7สนามชาร์จ: สนามชาร์จนี้เป็นสแตนด์ชาร์จ Φ2.1 ใช้ในการเชื่อมชาร์จพิเศษเพื่อชาร์จแบตเตอรี่
เนื้อหาในการแสดงอินเตอร์เฟซของตัวส่ง

ความถี่	แสดงความถี่การออกปัจจุบัน
พลัง	แสดงกําลังการออกกําลังปัจจุบัน; มันสามารถแสดงระดับต่ํา, ระดับกลาง, สินค้าที่มีคุณภาพสูงและคุณภาพเต็ม
รูปแบบ	แสดงโหมดการทํางานปัจจุบัน; การเชื่อมต่อตรง, การเชื่อมโยง, และการนํา จะถูกแสดงแยกกัน
ปัจจุบัน	แสดงค่ากระแสกระแสปั่นปัจจุบัน; การแสดงที่มีประสิทธิภาพคือ 0-999 mA อุปสรรค: แสดงค่าอุปสรรควงจรปัจจุบัน 00001-20000 โอม
พลัง	แสดงพลังงานแบตเตอรี่ปัจจุบัน; มันแสดงด้วยสัญลักษณ์แบตเตอรี่, สีดําทั้งหมด พลังงานเต็ม และทางซ้ายคือการแสดงปริมาณกําลังปัจจุบัน
จุดที่ตรงกัน	เมื่อวงกลมด้านล่างของภาพเริ่มต้นการม้วน, มันหมายถึงว่าตัวส่ง ทํางานได้อย่างมั่นคง
การตั้งค่าความถี่	577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, SSต่ํา, SSสูง, โหมดความถี่หลาย

ระบบออกสัญญาณ - ระบบทํางานของเครื่องส่งสัญญาณ
เครื่องส่งสามารถส่งสัญญาณ AC ที่แตกต่างกันได้ ซึ่งสามารถนําไปใช้กับเคเบิลเป้าหมายได้ใน 3 วิธี (เชื่อมต่อตรง, การเชื่อม, การนํา)เพื่อรับรองการส่งสัญญาณที่น่าเชื่อถือบนสายเคเบิลเป้าหมาย, ต้องมีวงจรที่น่าเชื่อถือในสาย. มันสามารถเป็นวงจรอ้อมประกอบด้วยพื้นสายวงจรจุลภาพประกอบด้วยความจุลภาพกระจายที่เกิดขึ้นระหว่างสายไฟที่ยาวพอและพื้นดิน, หรือวงจรตรงประกอบด้วยจุดผิดพลาดวงจรสั้นระหว่างสายวงจรวงจรที่แตกต่างกัน

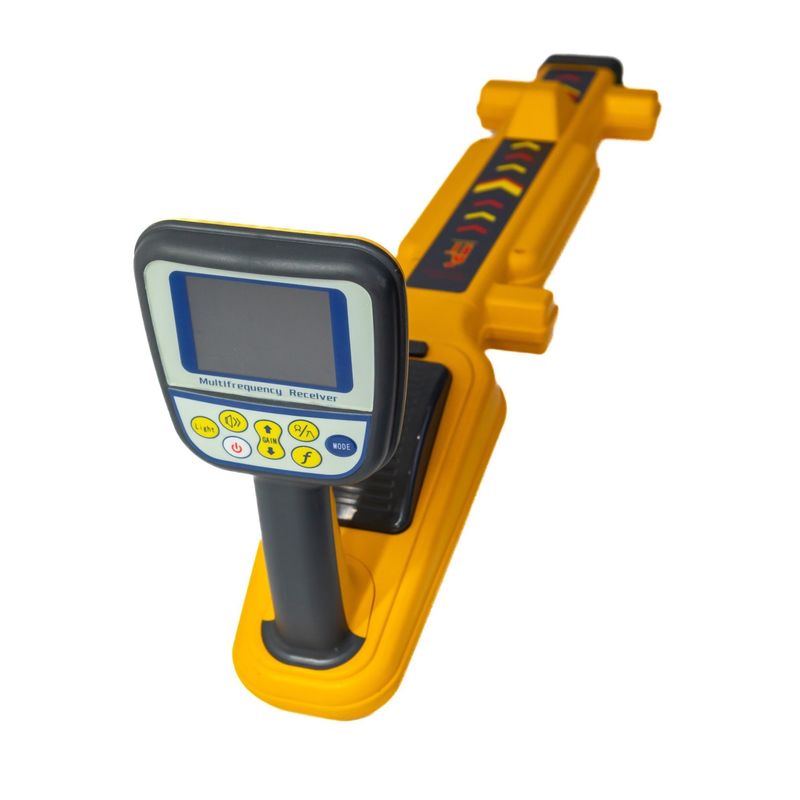

การนําเสนอสั้น ๆ ให้กับผู้รับ

Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator

แผนรับและการนําเสนอฟังก์ชัน
เครื่องรับสัญญาณ เป็นส่วนหนึ่งของวงจรระบบที่สามารถรับสนามแม่เหล็กเฉพาะหนึ่ง และแปลงมันเป็นสัญญาณไฟฟ้า เพื่อแสดงมันและเตือนผู้ใช้งานมันคือแกนหลักที่สองของชุดเครื่องมือนี้มันทํางานได้อย่างเต็มที่ มีความฉลาดสูง พกพา น้ําหนักเบา และใช้งานง่าย

Portable Underground Cable Fault Locator Tester Electric Cable Metal Pipeline Locator

การนําเสนอฟังก์ชันการแสดงเนื้อหาอินเตอร์เฟซ
อินเตอร์เฟซโหมดลูกศรสูงสุดของตัวรับ
ความถี่:แสดงค่าความถี่รับปัจจุบัน; ค่าเริ่มต้นคือ 577Hz เมื่อเปิดไฟ
เครือข่าย:ความแข็งแรงของสัญญาณแสดงด้วยความยาวของเครือข่าย เครือข่ายเคลื่อนจากทั้งสองข้างไปกลาง และสัญญาณแข็งแรงเกินไปหรือนอกระยะเวลาเมื่อเครือข่ายเต็ม
จํานวนสามหลักความเข้มข้นของสัญญาณแสดงด้วยขนาดของตัวเลข ระยะที่ใช้ได้คือ 00.0-999, เมื่อ 99.9 แสดงสัญญาณแข็งแรงเกินไปหรือนอกระยะ
คอมพัสสี:แสดงทิศทางของท่อ
ความลึกและกระแส:แสดงความลึกที่วัดของท่อใต้ดินและกระแสในท่อ
กําไร:แสดงถึงการขยายของสัญญาณที่กําลังถูกประมวลผลโดยตัวรับ, ด้วยช่วงความไดนามิกของ 000-140db; มันถูกปรับโดยอัตโนมัติ. การเริ่มต้นของ 60db.
โหมด:แสดงวิธีการที่ตัวรับรับสัญญาณ และแสดงจุดสูงแคบ,จุดสูงกว้าง, ช่องล่าง, ลูกศรจุดสูงกว้าง, ช่องล่าง + ช่องล่าง และอุปกรณ์ภายนอก; การเปิดเครื่องเริ่มต้นคือจุดสูงกว้างอุปกรณ์ภายนอกถูกจําได้โดยอัตโนมัติ.
ระดับแบตเตอรี่:แสดงระดับแบตเตอรี่ปัจจุบัน; มันแสดงด้วยสัญลักษณ์แบตเตอรี่
ปริมาณ:แสดงสถานะการทํางานปัจจุบันของเครื่องระฆัง โดยแสดงด้วยสัญลักษณ์การระฆังบวกเส้นหนึ่งเส้นคือเสียงต่ํา สองเส้นคือเสียงกลาง สามเส้นคือเสียงสูงและสี่เหลี่ยมคือการปิดเบอร์การเปิดตัวครั้งแรกคือการปิดเบอร์
ลูกศรซ้ายและขวา:ลูกศรจะปรากฏโดยอัตโนมัติจากสายไฟเพื่อแสดงตําแหน่งสายไฟ; ลูกศรสองตัวจะปรากฏเหนือสายไฟ
ทิศทางปัจจุบัน:เมื่อใช้ความถี่ SS ฟังก์ชันนี้สามารถแสดงทิศทางของกระแสสัญญาณเพื่อช่วยผู้ใช้ในการค้นหาเส้นทาง
การแสดงระดับระยะ:เมื่อใช้ความถี่ SS เครื่องรับจะแสดงระยะของสัญญาณ กดปุ่มความถี่นานเพื่อเคลียร์ระยะ

ลักษณะของตัวรับ
1) การตั้งตําแหน่งเคเบิล: เลือกวิธีการคลื่น crest และใช้การตั้งตําแหน่งแอนเทนนาคู่ ๆ เพื่อติดตามเคเบิลเป้าหมายอย่างรวดเร็ว เมื่อมันอยู่เหนือเคเบิลสัญญาณใหญ่ที่สุด และทั้งสองข้างลดลง. เลือกวิธีหุบเขาและใช้แอนเทนเน่ตั้งสําหรับการตั้งตําแหน่ง เมื่อไม่มีสายเคเบิลและแหล่งรบกวนติดกัน การตั้งตําแหน่งจะแม่นยําและน่าเชื่อถือมากขึ้นเมื่อเครื่องรับอยู่เหนือสายไฟ, สัญญาณที่เล็กที่สุดและสัญญาณในทั้งสองข้างคือใหญ่
2) การวัดความลึก: ในโหมดการเชื่อมต่อโดยตรง, ความลึกจะวัดโดยตรง. วางตัวรับตรงเหนือท่อ,และรักษาตัวเครื่องมือยังคงเมื่อทิศทางที่แสดงโดยทิศทางทิศทางของจุดตรงไปข้างหน้า, และค่าเสียงในเวลาจริงจะแสดงอยู่ในมุมซ้ายบน
สัญญาณเสียง
คุณสมบัติที่ดีของอุปกรณ์นี้คือมันมีคําเตือนเสียง ซึ่งสามารถลดความเหนื่อยล้าของสายตาของผู้ใช้งานเมื่อทํางานเป็นเวลานาน และทําให้การตรวจจับทํางานง่ายและชัดเจนขึ้นปริมาตรของเสียงที่ออกมาจากเครื่องรับ มีสัดส่วนกับความแรงของสัญญาณที่ได้รับภายใต้การเพิ่มสมาธิ เมื่อเสียงจากเครื่องรับเสียงดังและรวดเร็ว มันหมายความว่าสัญญาณที่ได้รับคือแรง และกลับกัน มันหมายความว่า
สัญญาณที่ได้รับจะอ่อนแอ เมื่อเครื่องรับอยู่ในรูปแบบ crest เสียงจะดังและคมชัดที่สุด ตรงเหนือสายไฟฟ้า และเสียงจะเล็กและเบาจากทั้งสองข้างเมื่อตัวรับอยู่ในวิธีหุบเขาเสียงที่เล็กที่สุดและแคบที่สุดอยู่ตรงเหนือท่อ และเสียงดังและแน่นอยู่ทั้งสองข้าง
รูปแบบการทํางานของตัวรับ
หลักการทํางาน
เมื่อสัญญาณถูกนําไปใช้กับสายไฟฟ้า จะมีกระแสไฟฟ้าบนสายไฟฟ้า และกระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่รังสีรอบสายไฟฟ้าความถี่ของสนามแม่เหล็กตรงกับความถี่ของสัญญาณที่ใช้ความแข็งแรงคือเคเบิลเป็นศูนย์กลางของวงกลมและการรังสีลดลง และทิศทางคือทิศทางสัมผัสของจุดหนึ่งบนวงกลมรังสี
เครื่องรับสัญญาณรับสัญญาณสนามแม่เหล็กหรือสัญญาณสนามไฟฟ้าที่รั่วไหลที่ออกรังสีโดยสายไฟผ่านแอนเทนเนียภายในหรืออุปกรณ์เข้าภายนอกและสามารถประมวลผลได้ใน 2 รูปแบบการทํางานที่แตกต่างกัน, และการเปลี่ยนแปลงความเข้มข้นของสัญญาณถูกถามให้ผู้ใช้งาน
โหมดการรับสัญญาณ - โหมดการทํางานของตัวรับ
วิถี crest(ยอดแคบ, ยอดกว้าง, ลูกศรกว้าง, ยอด + หุบเขา)
วิถีทางล่าง(ผ่าน)
รายการบรรจุ
