| Place of Origin: | Shaanxi |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE ISO |

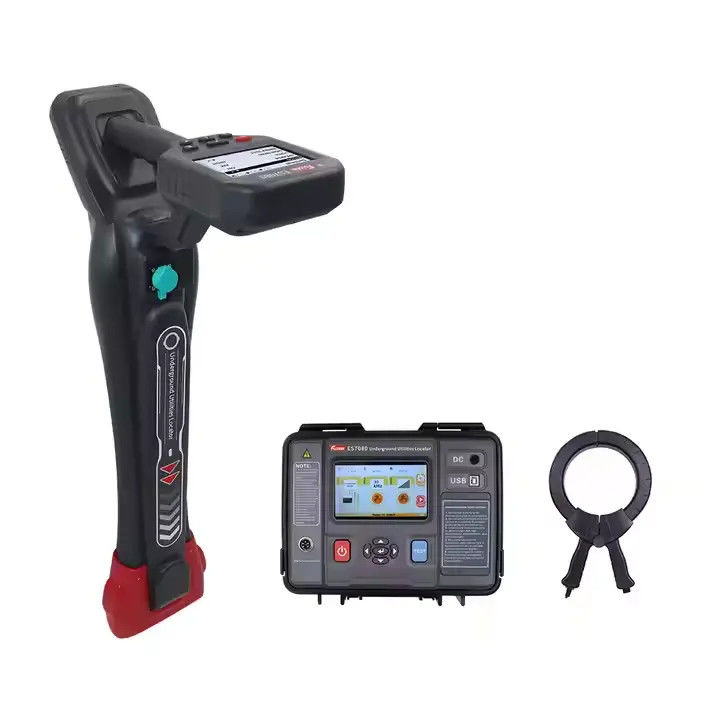

| Model Number: | XHGX507C |
| เอกสาร: | XHGX507C Intelligent Cable ...r.docx |
| หน้าที่ | การตรวจสอบท่อ (การติดตามตําแหน่งสายไฟฟ้า, การแสดงทิศทาง, การวัดความลึก, การวัดกระแสไฟฟ้า), การระบุสายไฟฟ้า, การค้นหาความผิดพลาดในกรอบ A (ฟังก์ชันไม่จํากัด) |
| พลัง | 8แบตเตอรี่ลิตยูมแบบชาร์จใหม่ขนาดใหญ่ขนาด 4 วอล |
| วิธีการ input | สายสอยรับที่ติดตั้ง, แคลปเปอร์ยืดหยุ่น, กรอบ A (ฟังก์ชันเป็นตัวเลือก) |
| ความถี่รับ | ความถี่การตรวจจับที่ทํางาน: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz ความถี่ของพลังงาน ความถี่การตรวจจับที่ไม่ทํางาน: 50Hz, 60Hz, 250Hz ช่วงความถี่การตรวจจับอาร์เอฟแบบเป้า: ความถี่กลางแบ่งออกเป็น 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
| รูปแบบการตรวจสอบท่อ | วิธียอดกว้าง, วิธียอดแคบ, วิธีคลอง |
| การตรวจพบท่อ ระยะตรวจจับ |
วิธีการเชื่อมต่อตรง: โดยทั่วไปความยาวของสายไฟฟ้าสามารถถึง 0 ~ 20 กม. ซึ่งกําหนดโดยหลักๆ โดยความต้านทานของพื้นดิน ความต้านทานของสายไฟฟ้าและความลึกของสายไฟฟ้า วิธีการเชื่อม: โดยทั่วไปความยาวของสายไฟฟ้าสามารถถึง 0 ~ 10 กม ซึ่งโดยหลักการจะกําหนดโดยความต้านทานของพื้นดิน, ความต้านทานของสายไฟฟ้าและความลึกของสายไฟฟ้าฝัง วิธีการนํา: ใช้กับสายไฟที่ฝังลึกน้อยกว่า 2 เมตร |
| ความลึกและกระแสน้ํา | การแสดงความลึกของสายไฟฟ้าและค่ากระแสในเวลาจริง |
| ความลึกของการวัดท่อ | 0-20m |
| ความละเอียด | ความแม่นยําตําแหน่งของระนาบ: ตําแหน่งแกนกลางของเคเบิลเป้าหมายหรือท่อ: ± 5% (ความลึกฝัง 0-3m) -10% (ความลึกฝัง 3m-20m) |
| คํา แนะ นํา ที่ ถูก หรือ ไม่ ถูก | กําจัดการแทรกแซงจากสายเคเบิลที่อยู่ใกล้เคียงการวัดสายไฟที่อยู่ใกล้เคียงกัน สามารถแยกได้จากความเข้มข้นสัญญาณที่แตกต่างกัน และระยะกระแสไฟที่วัดได้ที่ถูกนํากลับมาโดยสายไฟที่อยู่ใกล้เคียงกันในกระบวนการติดตามสายไฟฟ้า, สังเกตชุดเฟสและตัวชี้ชี้เพื่อแยกสายไฟฟ้าที่วัดจากสายไฟฟ้าที่อยู่ใกล้เคียง |
| คํา สอน ที่ ดี | เสียง FM ที่แตกต่างกันตามความแรงของสัญญาณ |
| จอแสดงผลต่อการขัดขวาง | สีเขียว: ไม่มีการแทรกแซง สีเขียว: ดี (ผลการทดลองสามารถไว้วางใจได้) สีแดง: การแทรกแซงหนัก (ผลการทดลองไม่สามารถไว้วางใจได้) |
| ความสามารถต่อต้านการแทรกแซง | ระยะความถี่ในการรับที่แคบมาก และวิธีการประมวลผลดิจิตอลที่โดดเด่น สามารถยับยั้งความถี่ของความถี่และการรบกวนการทํางานของเคเบิลและท่อไฟที่อยู่ใกล้ๆ ได้อย่างสมบูรณ์ |
| ระยะทางการแทรกแซง | เมื่อใช้วิธีการเชื่อมและวิธีการผลักดัน เครื่องส่งจะสร้างการขัดแย้งในระยะทางที่สั้นระยะทางการแทรกแซงเกี่ยวข้องกับกําลังการส่งและความถี่ยิ่งพลังงานและความถี่สูงขึ้น ความรุนแรงจะเพิ่มขึ้น ระยะทางขั้นต่ําที่ตัวรับไม่ถูกรบกวนโดยตัวส่งมอบมักต้องกําหนดด้วยการทดลอง: การตรวจพบท่อ: ระยะห่าง 5 เมตรสําหรับวิธีการเชื่อมและ 20 เมตรสําหรับวิธีการนําเข้าสามารถยืนยันว่าไม่มีการแทรกแซง การระบุสายเคเบิล: ระยะห่าง 2 ~ 5 เมตรสําหรับวิธีการเชื่อม สามารถยืนยันได้ว่าไม่มีการรบกวน |
| การระบุสายไฟฟ้า | วิธีการระบุตัว: การระบุตัวด้วยวิธีฉลาด โดยใช้คลัมป์ยืดหยุ่น จํานวนสายไฟที่สามารถปรับระดับได้: 1 ถึง 20 ค่าปรับ: ส่วนร้อยละปัจจุบันของสัญญาณรับและสัญญาณส่งอยู่ที่ระหว่าง 75% และ 135% ของค่าปรับซึ่งเป็นหนึ่งจากเงื่อนไขสําหรับการระบุตัวอย่างที่ประสบความสําเร็จ; ทิศทาง: เครื่องจับส่ง เครื่องจับรับ และสัญญาณการบรรทุกต้องอยู่ในทิศทางเดียวกัน ซึ่งเป็นหนึ่งจากเงื่อนไขในการระบุตัวอย่างอย่างสําเร็จ |
| การระบุสายไฟฟ้า ระยะตรวจจับ |
วิธีการเชื่อมต่อตรง: สามารถระบุสัญญาณที่มีความต้านทานวงจร 0Ω ถึง 8kΩ (ปกติสามารถบรรลุความยาวสายไฟฟ้า 0 ถึง 20 กิโลเมตร)ส่วนใหญ่กําหนดโดยความต้านทานพื้นดินและความต้านทานสายไฟ) วิธีการเชื่อม: สามารถระบุสัญญาณที่มีความต้านทานวงจร 0Ω ถึง 1kΩ; (มักจะสามารถบรรลุความยาวของสายไฟฟ้า 0 ถึง 6 กิโลเมตร โดยหลักการกําหนดโดยความต้านทานของพื้นดินและความต้านทานของสายไฟฟ้า) |
| การแสดง | 4หน้าจอ LCD สีขนาด.3 นิ้ว (หน้าจอความสว่างสูง) เห็นได้ในแสงอาทิตย์ |
| การสัมผัส | ใช่, การสัมผัสแบบจุ |
| ขนาด | ประมาณ 350mm ((L) × 155mm ((W) × 700mm ((H) |
| น้ําหนัก | ประมาณ 2 กิโลกรัม |
| อินเตอร์เฟซการเชื่อมต่อ | พอร์ต USB ประเภท C ซ็อตเครื่องบิน |
| กว้างภายในโค้ล | φ200mm (กว้างกว่าสามารถปรับเปลี่ยนตามความต้องการ) |
| อุณหภูมิการทํางานและความชื้น | -10 °C ~ 40 °C; ต่ํากว่า 80% Rh |
| อุณหภูมิและความชื้นในการเก็บรักษา | -10oC ~ 50oC; ≤95%RH ไม่มีการปรับตัว |
| ความต้านทานความดัน | AC2000V/rms (ก่อนปลายหน้าและปลายหลังของเปลือก) |
| เหมาะสําหรับกฎหมายความปลอดภัย | IEC61010-1 CAT 600V, IEC61010-031, IEC61326 ระดับมลพิษ 2 |
| หน้าที่ | รูปแบบการส่งสัญญาณหลายความถี่ |
| พลัง | 10แบตเตอรี่ลิตยูมชาร์จได้ขนาดใหญ่ 8 วอลต์ |
| วิธีการผลิต | วิธีการเชื่อมต่อตรง, วิธีการเชื่อม, วิธีการนํา |
| ความถี่การออก | 640Hz1.28kHz2.56kHz3.20kHz40.09kHz8.19kHz10.2kHz320.7kHz 65.6kHz81.9kHz,197kHz |
| โหมดการออก | อัตโนมัติการระบุ ตัวตน อัตโนมัติการระบุตัวตน ตามอุปกรณ์เสริมต่างๆ |
| พลังการออก | 15W สูงสุด, 9 ระดับปรับ |
| อุปสรรค | ฟังก์ชันการจับคู่และการป้องกันอิมพเดนซ์ในเวลาจริงแบบอัตโนมัติเต็ม |
| ความดันการออกแบบตรง | 150Vpp มากที่สุด |
| การป้องกันวงจร | มีเครื่องป้องกันการอุดหนุนและการตัดสายสั้น |
| คริสตัลเหลว | หน้าจอ LCD สี 5 นิ้ว |
| การสัมผัส | ใช่, การสัมผัสแบบจุ |
| ขนาดเครื่องมือ | ประมาณ 320mm ((L) × 275mm ((W) × 145mm ((H) |
| เครื่องชาร์จ | DC 11.1V 3 |
| ขนาดของคล็อกช็อต | ความยาว ความกว้าง และความหนา: 297mm × 194mm × 39mm |
| กว้างภายในของกริมไฟ | φ125mm |
| ความยาวของสายส่ง | 3 เมตร |
| สายทดสอบ | สีแดงนําทดสอบ 3m, สีดํานําทดสอบ 3m |
| อินเตอร์เฟซการเชื่อมต่อ | พอร์ต USB, พอร์ต DC, ซ็อตเครื่องบิน |
| ทนความกระชับกําลัง | AC 3700V/rms (ระหว่างด้านบนและด้านล่างของกล่องเครื่องมือ) |
| คุณสมบัติไฟฟ้าแม่เหล็ก | IEC61326 ((EMC) |
| เหมาะสําหรับกฎหมายความปลอดภัย | IEC61010-1 (CAT 300V, CAT IV 150V, ระดับปนเปื้อน 2) |
