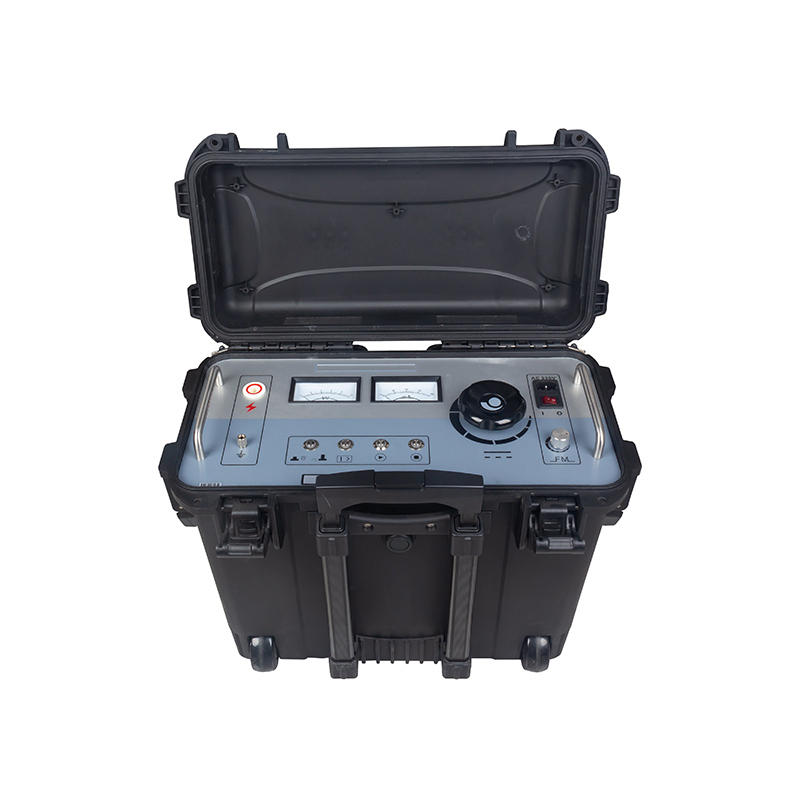

เครื่องตรวจสอบความผิดพลาดด้านด้านนอกของเคเบิล 500kV XHHD523L สําหรับการทดสอบความผิดพลาดด้านนอกของเคเบิล HV 10kV-500kV และการกําหนดความผิดพลาดด้านพื้นดิน

ในสายไฟฟ้าความดันสูง XLPE ที่มีค่า 110kV ขึ้นไป กล่องภายนอกเป็นเส้นป้องกันแรกผลิตจากวัสดุ HDPE และทดสอบในโรงงานที่ DC 25kV/5min กับกระแสรั่วที่ต่ําเพียงสิบไมโครแอมเปอร์แต่เมื่อสายไฟถูกวางไว้ในพื้นดิน ความจริงคือ ภาวะเสียหายจากการติดตั้งการเข้าของน้ําในกล่องกดดิน, และความเครียดทางกลที่ข้อต่อสามแยก ทําให้ความสมบูรณ์แบบของกล่องเสื่อมลงอย่างต่อเนื่อง

เมื่อหมวกล้มเหลว ผนังโลหะจะถูกเผยแพร่ต่อความชื้นของพื้นดิน ทําให้เกิดการกัดรัง และในที่สุด ผนังจะแตกวิธีการค้นหาความผิดพลาดแบบดั้งเดิมที่ออกแบบมาสําหรับความผิดพลาดจากสายไฟฟ้าสู่สายไฟฟ้า หรือสายไฟฟ้าสู่พื้นดิน ไม่สามารถตรวจสอบความผิดพลาดจากชั้นต่อพื้นดินได้อย่างน่าเชื่อถือXHHD523L ถูกสร้างมาเพื่อครอบคลุมช่องว่างนี้ โดยส่งผลักดันความดันสูงที่ควบคุมไปยังชั้นชั้นและหาจุดรั่วไหลอย่างแม่นยํา โดยใช้วิธีความดันขั้นตอน

XHHD523L ประกอบด้วยหน่วยรับเฉพาะเจาะจงที่ออกแบบมาสําหรับวิธีการตรวจจับสองวิธี:

แผ่นขวาง A-frame ถูกวางไว้ตามเส้นทางสายไฟฟ้าในระยะเวลาปกติเครื่องรับวัดความแรงกราดิเอ้นท์ระหว่าง 2 เครื่องตรวจสอบพื้นดิน ∆ ความขยายสัญญาณและการเปลี่ยนแปลงขั้วขั้วเมื่อผู้ประกอบการผ่านจุดผิดพลาด, จัดหาความบกพร่องของเปลือกภายในรัศมีรองเมตรที่พื้นผิว

สําหรับการติดตามเส้นทางสายเคเบิลและการตั้งตําแหน่งความผิดพลาดของหมวกในพื้นที่ที่การใส่ซอนด์พื้นดินไม่เป็นไปได้ (พื้นผิวที่สะพายดิน, พื้นที่หิน) เครื่องจับตัวรับเชื่อมต่อกับสายเคเบิลด้วยวิธีการ induktiveการตรวจพบความแตกต่างของความเข้มแข็งของสัญญาณที่แสดงถึงเขตผิดพลาด.

1. อินเตอร์ล็อคจุดเริ่มต้นศูนย์ความดันสูงไม่สามารถใช้พลังงานได้ เว้นแต่ปุ่มปรับความดันจะตรงข้ามทิศทางนาฬิกาปุ่มเริ่มต้นจะส่องแสงเมื่อตําแหน่งศูนย์ได้รับการยืนยัน
2. อัตโนมัติการปล่อยไฟเมื่อการออกแรงดันสูงถูกยุติลง โดยปุ่มหยุดหรือการหยุดไฟฟ้า วงจรภายในจะหลั่งชาร์จที่เหลือไปยังศูนย์โดยอัตโนมัติ ไม่จําเป็นต้องใช้วิธีการปล่อยไฟด้วยมือ
3. การป้องกันความแรงเกินระดับกระแสไฟฟ้า:เครื่องปรับปรุงการป้องกันการกระจายไฟเกินระดับพิเศษ พร้อมสัญญาณ LED สีฟ้า เมื่อเปิดระบบจะทํางานโดยอัตโนมัติ หากกระแสไฟออกเกินขั้นต่ําปลอดภัย
4. การป้องกันความแรงเกิน:การปรับความแรงกดไฟภายในป้องกันการออกไฟฟ้าให้เกิน 10kV ในสภาพการทํางานใด ๆ
5. ป้องกันอุณหภูมิสูงเกินเครื่องตรวจจับความร้อนตรวจสอบอุณหภูมิภายในและปิดการออก HV หากขอบเขตการทํางานที่ปลอดภัยถูกเกิน
6. สถานที่ติดดิน:คอลัมน์การติดดินเครื่องมือต้องเชื่อมต่อกับสถานีแผ่นดินก่อนการทํางาน √ ให้มาตรฐานความปลอดภัยที่ตรวจสอบสําหรับวงจรป้องกันภายในทั้งหมด
7. การติดตามด้วยเครื่องวัดแบบแอนาล็อกแบบคู่เครื่องวัด kV และ mA ที่เป็นอิสระ ให้การอ่านในเวลาจริง และไม่ระงับ
8. 8A ระบบไฟฟิวส์:เฟยส์ด้านหลังที่สามารถเข้าถึงได้ ให้ความคุ้มกันความแรงเกินสุดท้ายสําหรับวงจรเข้า AC

1. การประเมินความละเอียดติดต่อหน่วยหลักกับชั้นเคเบิล เลือกโหมด DC Resist (ตัวชี้วัดสีแดง) ใช้ 10kV DC และติดตามเครื่องวัด mA ราคาการรั่วไหลในขณะนี้ต่ํากว่าสิบไมโครแอมเปอร์ยืนยันความสมบูรณ์ของชั้น
2. การยืนยันความผิด:หากกระแสรั่วไหลสูง, กล่องมีความผิดพลาดพื้นดิน. หมายเหตุระดับรั่วไหลประมาณเพื่ออ้างอิงระหว่างการกําหนด
3. เปลี่ยนโหมด:กดปุ่มเปลี่ยนโหมด ราศีเขียวยืนยันโหมดการตั้งอยู่ ปรับความถี่การออก (0.2Hz-5Hz) ขึ้นอยู่กับความยาวของสายไฟและความลึกของการฝัง
4. การกําหนดความแรงกดดันขั้นตอน:ติดตั้งกรอบ A ติดเส้นเคเบิล เครื่องวัดไมโครแอมเปอร์ของเครื่องรับ จะแสดงความแรงสัญญาณเพิ่มขึ้นและ null ที่ตําแหน่งความผิดพลาด
5. ตราและการซ่อม:ตราจุดที่ระบุบนพื้นผิว ความบกพร่องมักจะสามารถเข้าถึงได้ภายในการขุดเจาะ 1 เมตร
6. การตรวจสอบหลังการซ่อม:หลังจากการซ่อมแซม sheath, ย้ําการทดสอบทนทาน DC เพื่อยืนยันการฟื้นฟูของความสมบูรณ์แบบ sheath ก่อนการให้พลังงานใหม่สายเคเบิล
