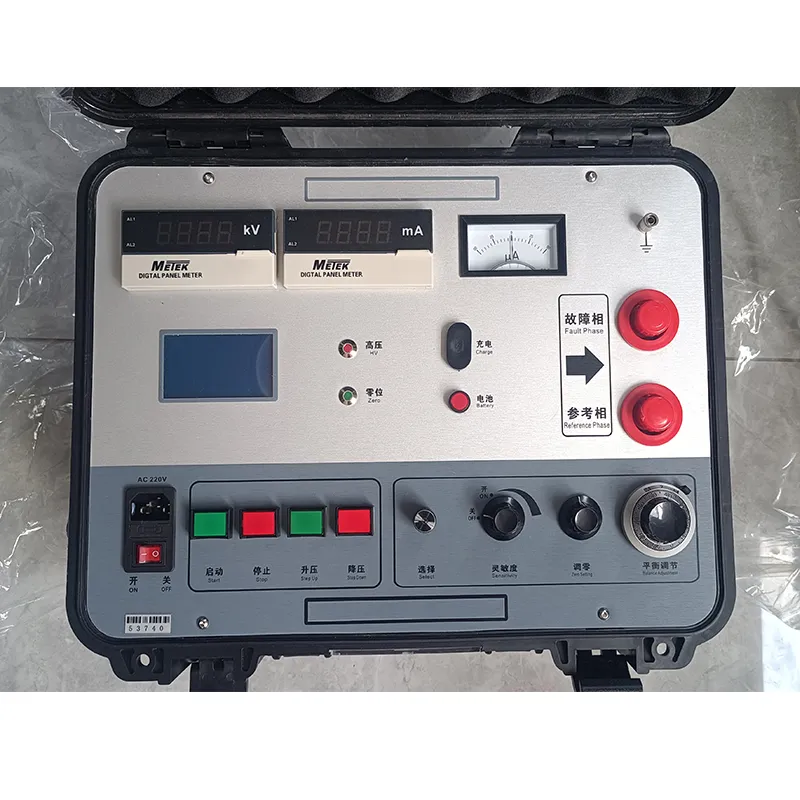

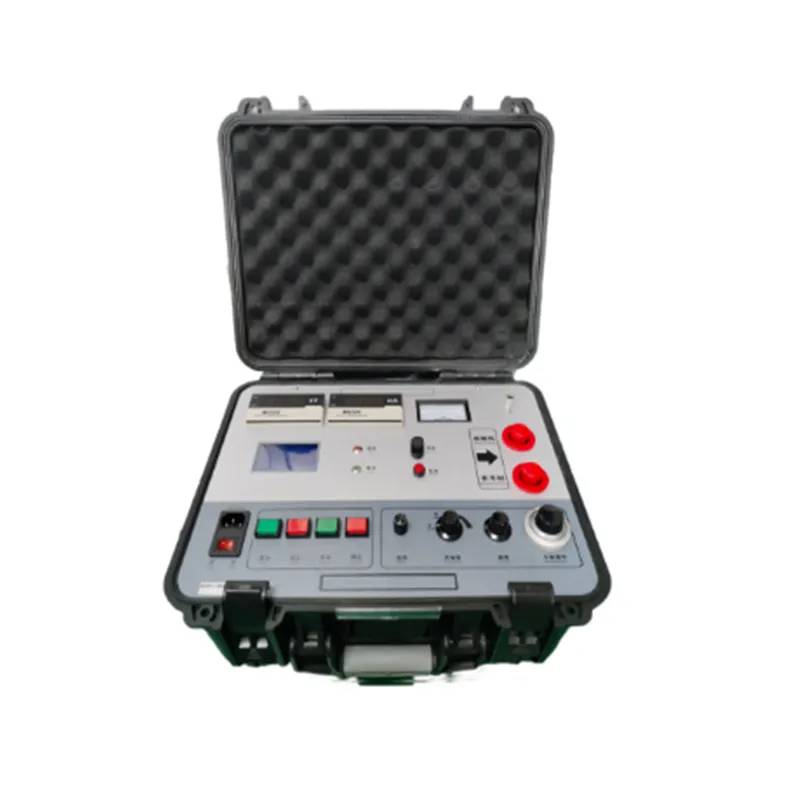

วิธี HV Bridge 7500V เครื่องตรวจสอบความผิดพลาดของสายไฟฟ้า

Name: วิธี HV Bridge 7500V เครื่องตรวจสอบความผิดพลาดของสายไฟฟ้า
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE ISO
หมายเลขรุ่น:	XHHG521A

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE ISO

หมายเลขรุ่น:

XHHG521A

ชื่อผลิตภัณฑ์:

เครื่องตรวจจับความผิดพลาดของสายเคเบิล

ไม่มีโหลดแรงดันไฟฟ้า:

≥7500โวลต์

กระแสไฟฟ้าลัดวงจร:

≥40ma

แหล่งจ่ายไฟทำงาน:

AC 220V ± 10% 50Hz ± 1Hz

เน้น:

High Light

เน้น:

เครื่องทดสอบสายไฟฟ้า 7500V

เครื่องตรวจสอบความผิดพลาดของ HV bridge sheath

เครื่องตรวจจับความผิดพลาดของเปลือกสายเคเบิล

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทําการ

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2000 หน่วยต่อปี

คําอธิบายสินค้า

ข้อมูลพื้นฐาน

รุ่น NO.

XHHG521A

โหมดทดสอบ

บันทึกการทดสอบ

พื้นที่ทดสอบ

การสร้างสายเคเบิล

พลังงาน

ไฟฟ้า

การรับรอง

CE, ISO

ปรับแต่ง

สี

ดำ

แรงดันไฟฟ้าขณะไม่มีโหลด

0~4000V

กระแสไฟฟ้าลัดวงจร

≥40mA

ความแม่นยำในการวางตำแหน่ง

± (0.2% * L ± 1) เมตร

น้ำหนัก

5.5 กก.

แหล่งจ่ายไฟในการทำงาน

AC 220V+/-10% 50Hz

แพ็คเกจการขนส่ง

ไม้

ข้อมูลจำเพาะ

5.5 กก.

เครื่องหมายการค้า

XZH TEST

แหล่งกำเนิดสินค้า

ประเทศจีน ซีอาน

รหัส HS

854320100

กำลังการผลิต

100 ชิ้น / ปี

รายละเอียดสินค้า

บทนำ
เครื่องทดสอบความผิดพลาดของเปลือกหุ้มสายเคเบิล XHHG521A ได้รับการออกแบบตามหลักการสะพาน MURRAY และสามารถใช้เพื่อระบุตำแหน่งจุดที่เกิดการขัดข้องของสายไฟและสายเคเบิลต่างๆ และจุดบกพร่องที่ไม่มีการขัดข้องแต่มีค่าความต้านทานฉนวนต่ำ

อุปกรณ์นี้ใช้ตัวควบคุมแรงดันไฟฟ้าและหม้อแปลงชนิด R เพื่อสร้างแหล่งกระแสไฟฟ้าแรงสูงคงที่ และการทำงานของปุ่มสามารถเพิ่มหรือลดแรงดันไฟฟ้าได้ แรงดันไฟฟ้าขณะไม่มีโหลดคือ 7500V กระแสไฟฟ้าลัดวงจรคือ 100mA และใช้แอมพลิฟายเออร์และแกลแวนอมิเตอร์ที่มีความไวสูงเพื่อระบุความสมดุล มันสร้างสะพานที่สมดุลด้วยโพเทนชิออมิเตอร์แบบสัดส่วน และทั้งหมดถูกวางไว้ที่ศักย์ไฟฟ้าสูง สายเคเบิลวัดเป็นสายยางแรงดันไฟฟ้าสูงแบบสองแกนที่ออกแบบมาเป็นพิเศษ วิธีการวัดความต้านทานแบบสี่ขั้วถูกนำมาใช้เพื่อหลีกเลี่ยงข้อผิดพลาดที่เกิดจากความต้านทานของสายไฟ แผงทั้งหมดอยู่ที่ศักย์ไฟฟ้าต่ำ การทำงานด้วยสัมผัสเดียว ป้อนความยาวสายเคเบิลและคำนวณระยะทางความผิดพลาดโดยอัตโนมัติ แหล่งจ่ายไฟแรงดันสูงและสะพานถูกรวมเข้าด้วยกันในกล่องป้องกันแบบพกพา ดังนั้นอุปกรณ์จึงมีแรงดันไฟฟ้าสูง น้ำหนักเบา ใช้งานง่าย และใช้งานได้อย่างปลอดภัย

สะพานแรงดันไฟฟ้าสูงเหมาะอย่างยิ่งสำหรับ
1. จุดขัดข้องที่มีความต้านทานสูงของสายเคเบิลหลังจากวาง โดยเฉพาะอย่างยิ่งจุดขัดข้องที่มีความต้านทานสูงเชิงเส้นที่ยากต่อการเผาไหม้ให้เป็นความต้านทานต่ำ เช่น จุดขัดข้องที่มีความต้านทานสูงเชิงเส้นของข้อต่อกลางสายเคเบิล
2. จุดขัดข้องชนิดแฟลชโอเวอร์ หลังจากเกิดการขัดข้อง แหล่งกระแสคงที่สามารถรักษาส่วนโค้งได้ กระแสไฟฟ้าที่เสถียรไหลผ่านสะพาน และสะพานมีความไวเพียงพอ
3. ข้อบกพร่องที่ยังไม่เกิดการขัดข้องแต่มีความต้านทานต่ำ เช่น ข้อบกพร่องของฉนวนที่พบด้วยเมกะโอห์มมิเตอร์ซึ่งมีความต้านทานสายเคเบิลต่ำแต่ไม่เกิดการขัดข้องภายใต้แรงดันไฟฟ้าในการทำงาน

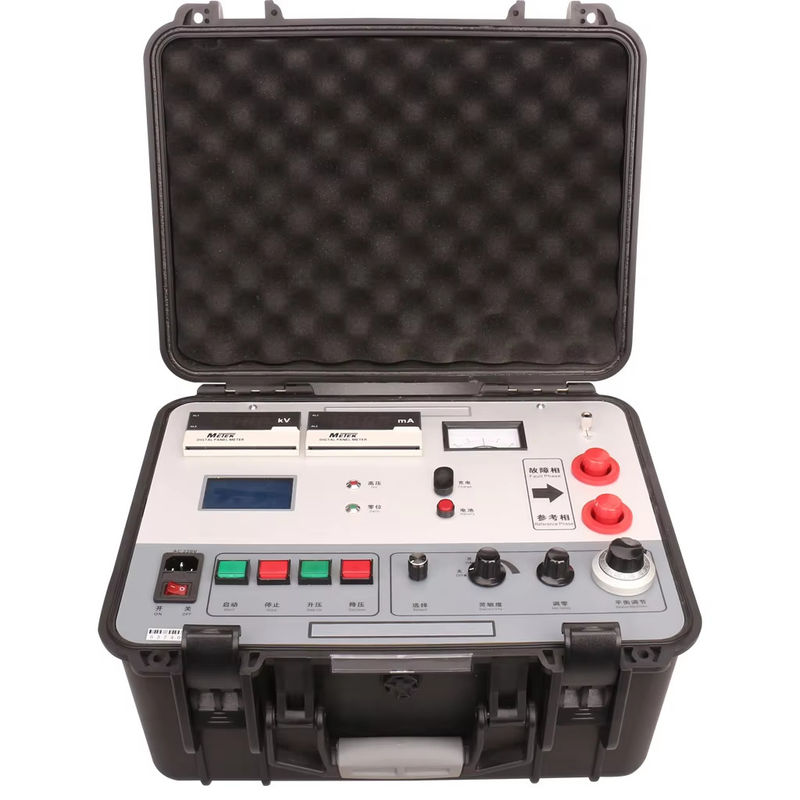

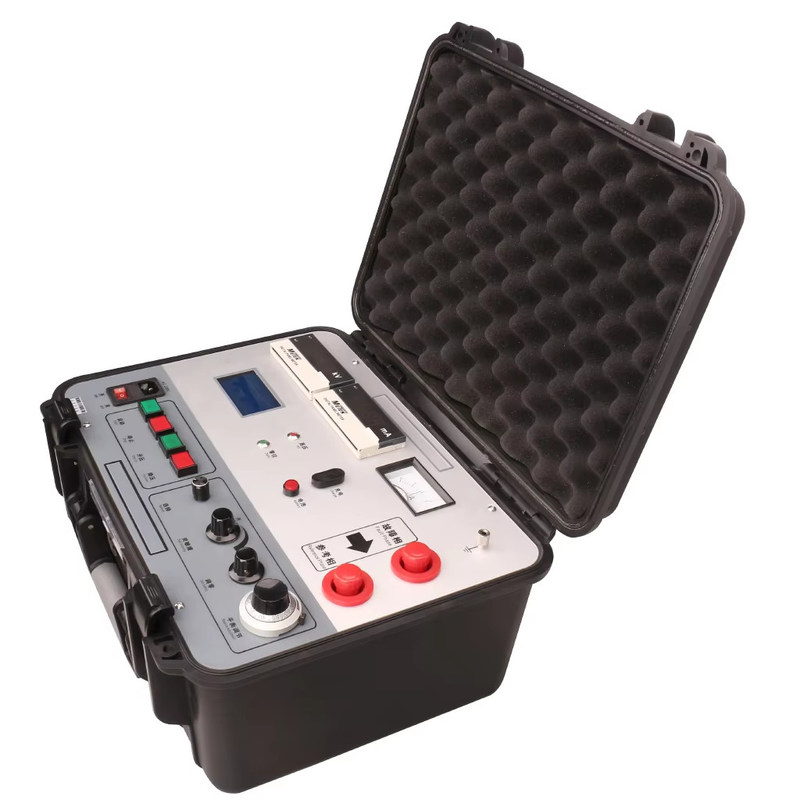

วิธี HV Bridge 7500V เครื่องตรวจสอบความผิดพลาดของสายไฟฟ้า 1

แรงดันไฟฟ้าขาออกปรับได้;
มีความแม่นยำและเสถียรภาพสูง;
ใช้แอมพลิฟายเออร์และแกลแวนอมิเตอร์ที่มีความไวสูงเพื่อระบุความสมดุล;
การป้องกันศูนย์;
ทดสอบจุดบกพร่องโดยอัตโนมัติ แต่ยังคงรักษาฟังก์ชันการทดสอบด้วยตนเอง;
เมื่อเทียบกับวิธีการสะท้อนคลื่น วิธีการสมดุลสะพานไม่มีพื้นที่บอดและใช้เพื่อกำหนดจุดขัดข้องของสายเคเบิลสั้นและใกล้ปลาย

แรงดันไฟฟ้าขณะไม่มีโหลด	≥7500V
กระแสไฟฟ้าลัดวงจร	≥100mA (เมื่อปรับสมดุล แนะนำให้ตั้งค่าที่ 5~40mA);
ความแม่นยำในการวางตำแหน่ง	±(0.2%·L±1)m
น้ำหนัก	25 กก.
แหล่งจ่ายไฟ	AC 220V (±10%), 50Hz±1Hz; แบตเตอรี่ในตัว 8.4V
