| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | XHHG521A |
บทนำ

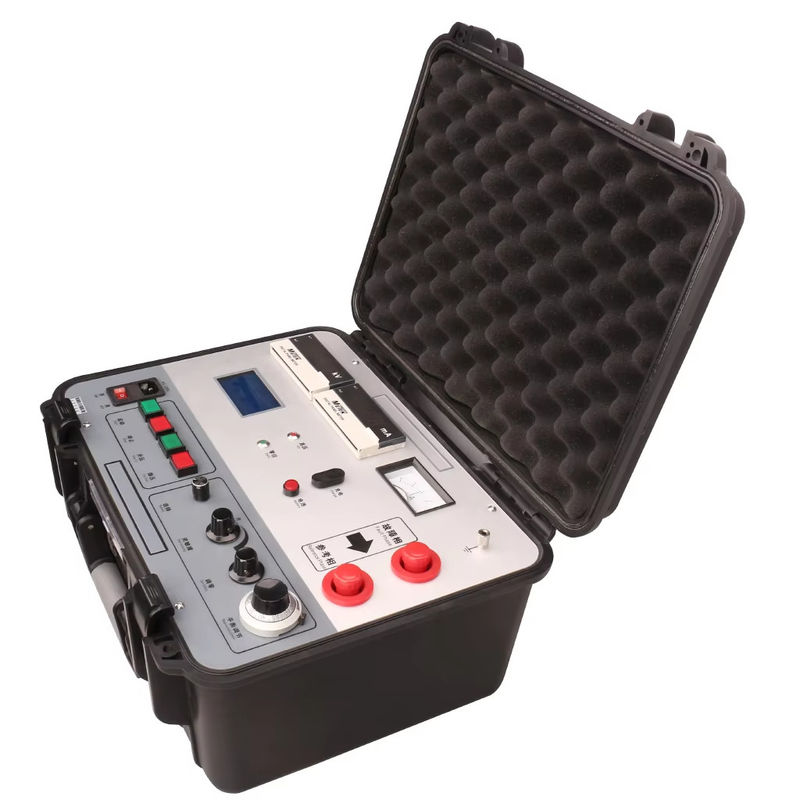

เครื่องทดสอบข้อผิดพลาดของฉนวนสายเคเบิล XHHG521A ได้รับการออกแบบตามหลักการของสะพาน MURRAY และสามารถใช้เพื่อระบุตำแหน่งจุดที่เกิดการขัดข้องของสายไฟและสายเคเบิลต่างๆ และจุดบกพร่องที่ไม่มีการขัดข้องแต่มีค่าความต้านทานฉนวนต่ำ
อุปกรณ์ใช้ตัวควบคุมแรงดันไฟฟ้าและหม้อแปลงชนิด R เพื่อสร้างแหล่งกระแสไฟฟ้าแรงสูงคงที่ และการทำงานของปุ่มสามารถเพิ่มหรือลดแรงดันไฟฟ้าได้ แรงดันไฟฟ้าขณะไม่มีโหลดคือ 7500V กระแสไฟฟ้าลัดวงจรคือ 100mA และใช้แอมพลิฟายเออร์และแกลโวนอมิเตอร์ที่มีความไวสูงเพื่อระบุสมดุล มันสร้างสะพานที่สมดุลด้วยโพเทนชิออมิเตอร์แบบสัดส่วน และทั้งหมดถูกวางไว้ที่ศักย์ไฟฟ้าสูง สายเคเบิลวัดเป็นสายเคเบิลยางแรงดันไฟฟ้าสูงแบบสองแกนที่ออกแบบมาเป็นพิเศษ วิธีการวัดความต้านทานแบบสี่ขั้วถูกนำมาใช้เพื่อหลีกเลี่ยงข้อผิดพลาดที่เกิดจากความต้านทานของสายไฟ แผงควบคุมทั้งหมดอยู่ที่ศักย์ไฟฟ้าต่ำ การทำงานด้วยสัมผัสเดียว ป้อนความยาวสายเคเบิลและคำนวณระยะทางความผิดพลาดโดยอัตโนมัติ แหล่งจ่ายไฟแรงดันสูงและสะพานถูกรวมเข้าด้วยกันในกล่องป้องกันแบบพกพา ดังนั้นอุปกรณ์จึงมีแรงดันไฟฟ้าสูง น้ำหนักเบา ใช้งานง่าย และใช้งานได้อย่างปลอดภัย
| แรงดันไฟฟ้าขณะไม่มีโหลด | ≥7500V |
| กระแสไฟฟ้าลัดวงจร | ≥100mA (เมื่อปรับสมดุล แนะนำให้ตั้งค่าไว้ที่ 5~40mA) |
| ความแม่นยำในการวางตำแหน่ง | ±(0.2%·L±1)m |
| น้ำหนัก | 25 กก. |
| แหล่งจ่ายไฟ | AC 220V (±10%), 50Hz±1Hz; แบตเตอรี่ในตัว 8.4V |
คุณสมบัติของผลิตภัณฑ์1. แรงดันไฟฟ้าขาออกปรับได้
