ระบบทดสอบข้อบกพร่องของสายเคเบิลแบบรวม 2048J 32kV สำหรับการวินิจฉัยสายไฟใต้ดิน

ระบบทดสอบข้อบกพร่องของสายเคเบิลแบบรวม 2048J 32kV สำหรับการวินิจฉัยสายไฟใต้ดิน

รายละเอียดสินค้า:

Place of Origin:	Shaanxi
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE
Model Number:	XHHV535-4TSB

ข้อมูลรายละเอียด

Place of Origin:

Shaanxi

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

Model Number:

XHHV535-4TSB

เน้น:

High Light

เน้น:

ระบบทดสอบสายเคเบิลแบบรวม 2048J

ตัวระบุตำแหน่งข้อผิดพลาด TDR หน้าจอสัมผัส

ไตรโมด DC Single Periodic Pulse

Trading Information

Minimum Order Quantity:

1unit

ราคา:

สามารถต่อรองได้

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

100 unit per month

คําอธิบายสินค้า

ภาพรวมระบบ

ระบบทดสอบความผิดปกติของสายเคเบิลแบบบูรณาการ XHHV535-4TSB สำหรับการตรวจจับความผิดปกติของฉนวนหลักในสายเคเบิลไฟฟ้าที่มีระดับแรงดันไฟฟ้า 35kV และต่ำกว่า และสำหรับการสอบเทียบความยาวสายเคเบิล ระบบประกอบด้วยสองส่วนประกอบที่รวมเข้าด้วยกัน: เครื่องทดสอบความผิดปกติของสายเคเบิลแบบหน้าจอสัมผัส TDR และ เครื่องกำเนิดพัลส์แรงดันสูง เพื่อสร้างโซลูชันการวินิจฉัยแบบครบวงจร

ระบบทดสอบความผิดปกติของสายเคเบิลนี้สามารถใช้ได้กับความผิดปกติแบบความต้านทานต่ำ, การลัดวงจร, การวงจรเปิด, และการขาดวงจรในสายเคเบิลไฟฟ้า, สายเคเบิลโคแอกเชียลความถี่สูง, สายไฟถนน, และสายไฟฝังดินของวัสดุต่างๆ ที่มีหน้าตัดและตัวกลางที่แตกต่างกัน รวมถึงความผิดปกติแบบการรั่วไหลความต้านทานสูงและการเกิดประกายไฟความต้านทานสูง พารามิเตอร์ทางเทคนิคเป็นไปตาม GB/T 18268.1, DL/T 849.1-2019, และ JJF1042-2020.

ส่วนประกอบของระบบ

เครื่องทดสอบความผิดปกติของสายเคเบิล

การทำงานแบบหน้าจอสัมผัสพร้อมการควบคุมไมโครคอนโทรลเลอร์แบบชิปเดี่ยวแบบรวมศูนย์
แบตเตอรี่ลิเธียมไอออนความจุสูงในตัวสำหรับการทำงานภาคสนามแบบสแตนด์อโลน
วิธีการคลื่นเดินทางสำหรับ การระบุตำแหน่งเบื้องต้นความผิดปกติของสายเคเบิล TDR
โหมดการทดสอบสามโหมด: พัลส์แรงดันต่ำ, การเกิดประกายไฟแรงดันสูง, พัลส์หลายครั้ง (ARC)
แหล่งจ่ายไฟแยกต่างหากป้องกันการรบกวนระหว่างการปล่อยประจุพัลส์
เมกะโอห์มมิเตอร์ ในตัวสำหรับการวัดความต้านทานฉนวน
ความสามารถในการจัดเก็บรูปคลื่นและการประมวลผลไฟล์

เครื่องกำเนิดพัลส์แรงดันสูง

ใช้ไฟ AC220V พร้อม พลังงานการคายประจุ 2048J ที่แรงดันสูงสุด 32kV
การทำงานสามโหมด: การทนแรงดัน DC, พัลส์เดี่ยว, พัลส์เป็นระยะ
ตัวเก็บประจุเก็บพลังงาน 4μF และช่องว่างลูกบอลคายประจุ
อุปกรณ์ป้อนกลับสัญญาณสำหรับการสุ่มตัวอย่างเครื่องทดสอบความผิดปกติของสายเคเบิลอย่างราบรื่น
การป้องกันตำแหน่งศูนย์ และการคายประจุอัตโนมัติเมื่อปิดเครื่อง
การป้องกันกระแสเกิน, แรงดันเกิน, และอุณหภูมิเกิน
การวัดกระแสและแรงดันแบบอนาล็อกระดับ 1.5

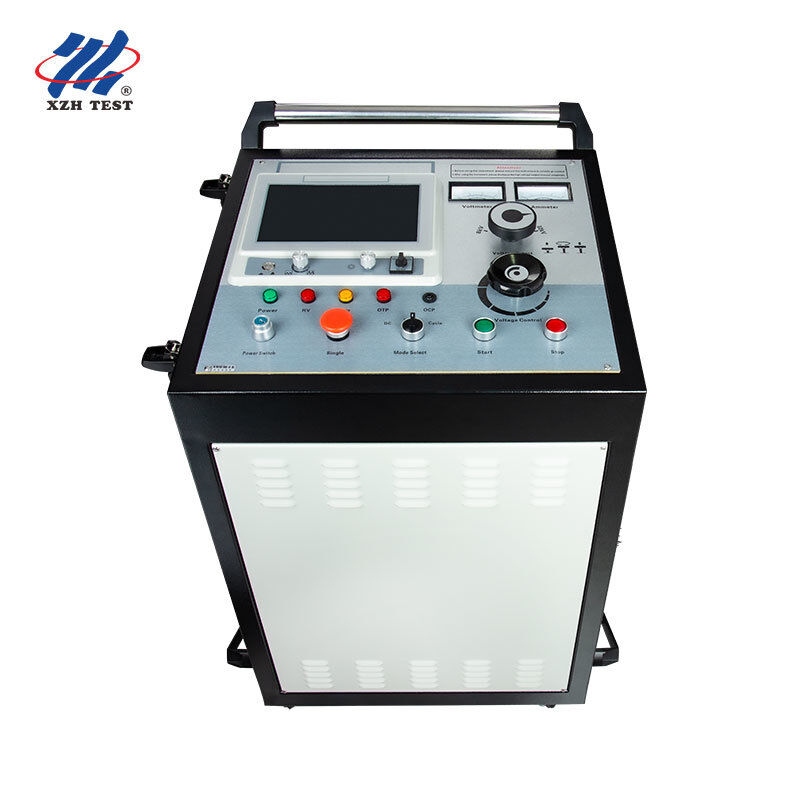

รูปภาพผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

เครื่องทดสอบความผิดปกติของสายเคเบิล
วิธีการทดสอบ	พัลส์แรงดันต่ำ, การเกิดประกายไฟแรงดันสูง, พัลส์หลายครั้ง (ARC)
อัตราการสุ่มตัวอย่าง	200MHz
ช่วงการทดสอบ	สูงสุด 60 กม.
ความกว้างพัลส์	0.2μs & 2μs
โซนบอด	≤10m
จอแสดงผล	จอ LCD แบบหน้าจอสัมผัส
แบตเตอรี่	ลิเธียมไอออนความจุสูงในตัว
เครื่องกำเนิดพัลส์แรงดันสูง
แรงดันสูงกระแทก	0~32kV (ปรับได้)
ตัวเก็บประจุในตัว	4μF
พลังงานการคายประจุ	2048J
โหมดเอาต์พุต	การทนแรงดัน DC / พัลส์เดี่ยว / พัลส์เป็นระยะ
ความแม่นยำ	ระดับ 1.5
แหล่งจ่ายไฟ	AC220V±10%, 50Hz (60Hz ปรับแต่งได้)
การปฏิบัติตาม
มาตรฐาน	DL/T 849.1-2019 · GB/T 18268.1 · JJF1042-2020

สถานการณ์การใช้งาน

การใช้งานเป้าหมาย

ระบบแบบบูรณาการนี้ออกแบบมาสำหรับ ทีมงานภาคสนามของการไฟฟ้า, ผู้ให้บริการทดสอบสายเคเบิล, และ ทีมบำรุงรักษาอุตสาหกรรม ที่ต้องการโซลูชันการวินิจฉัยความผิดปกติของสายเคเบิลแบบครบวงจร การออกแบบแบบบูรณาการสองส่วนประกอบช่วยขจัดข้อกังวลเรื่องความเข้ากันได้ระหว่างเครื่องทดสอบและเครื่องกำเนิดพัลส์แยกต่างหาก ในขณะที่เมกะโอห์มมิเตอร์ในตัวและแบตเตอรี่ลิเธียมช่วยให้สามารถทำงานภาคสนามแบบสแตนด์อโลนได้อย่างสมบูรณ์โดยไม่ต้องใช้แหล่งพลังงานภายนอกสำหรับยูนิต TDR
