เครื่องกำเนิดแรงดันสูงแบบดึงก้าน พร้อมตัวเก็บประจุ 2 ไมโครฟารัด 1024 จูล การป้องกัน 3 ชั้น สำหรับผู้รับเหมาสายเคเบิลขัดข้อง 35kV | XHHV535-2L

เครื่องกำเนิดแรงดันสูงแบบดึงก้าน พร้อมตัวเก็บประจุ 2 ไมโครฟารัด 1024 จูล การป้องกัน 3 ชั้น สำหรับผู้รับเหมาสายเคเบิลขัดข้อง 35kV | XHHV535-2L

รายละเอียดสินค้า:

สถานที่กำเนิด:	ซีอาน มณฑลส่านซี ประเทศจีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	ISO CE
หมายเลขรุ่น:	XHHV535-2L

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน มณฑลส่านซี ประเทศจีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

ISO CE

หมายเลขรุ่น:

XHHV535-2L

เน้น:

High Light

เน้น:

เครื่องกำเนิดแรงดันสูงแบบดึงก้าน 2 ไมโครฟารัด 1024 จูล

เครื่องทดสอบสายเคเบิลป้องกัน 3 ชั้น 35kV

มิเตอร์คู่ ทนทานต่อแรงดันไฟฟ้ากระตุ้น DC

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1ชุด

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทำการ

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

3,000 หน่วย / ปี

คําอธิบายสินค้า

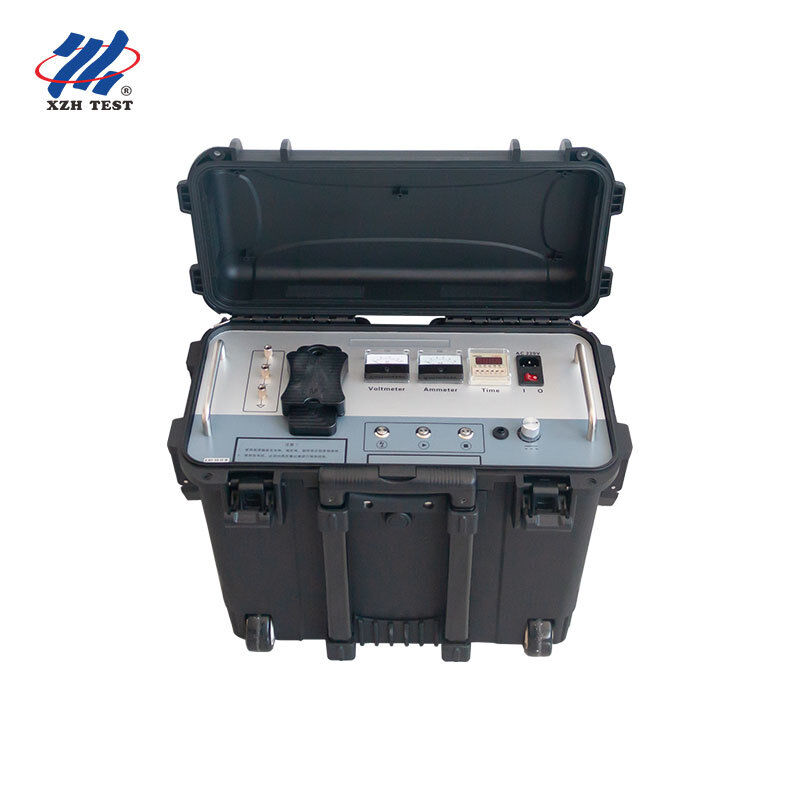

เครื่องกําเนิดแรงกระชับสูงแบบดึง-สตาร์ด 35 กิโลวอลต์ ประเภทไฟฟ้า XHHV535-2L รูปแบบ: XHHV535-2L

ออกแบบสําหรับ:ทีมงานแก้ปัญหาสายไฟฟ้า จําหน่ายเครือข่ายกระจายไฟฟ้า 35kV ผู้รับเหมางานบํารุงรักษาเครือข่ายกระจายไฟฟ้า

มูลค่าหลัก:เครื่องกําเนิดแรงกระตุ้น DC แบบพกพาแบบดึงไม้ด้วยตัวประกอบ 2μF ส่งพลังงานการปล่อย 0-1024J สําหรับ 35kV และต่ํากว่าการตรวจพบความผิดพลาดของเคเบิลการป้องกันสามเท่า + การล็อคตําแหน่งศูนย์ + วอลท์เมตรรอคอยในเวลาจริง.

อุปกรณ์ นี้ สําหรับ ใคร

XHHV535-2L ถูกสร้างขึ้นสําหรับทีมงานการหาความผิดพลาดเคเบิลมืออาชีพที่ต้องการความสามารถในการปล่อยแรงกระตุ้นประเภท 35kV โดยไม่ต้องใช้อุปกรณ์ logistics ของหน่วยที่ติดตั้งบนรถตู้. Its pull-rod chassis delivers the same high-voltage performance as bulkier cart-type generators while enabling single-operator deployment in locations with restricted access — substations with stair-only access, ถ้ําสายไฟฟ้าที่มีเส้นทางการเข้าใกล้แคบ และอุปกรณ์อุตสาหกรรมหลายชั้นที่ขนาดลิฟท์จํากัดขนาดอุปกรณ์

1ผู้รับเหมาบริการไฟฟ้า 35kVการปล่อยแรงกระแทกเต็ม 35kV ในรูปแบบแบบพกพาที่ใช้ไม้ดึง ไม่มีรถขนส่ง ไม่มีรัมป์ ไม่มีลิฟท์สําหรับ 2 คน

2ช่างไฟฟ้าอุตสาหกรรม HVเครือข่ายเคเบิล 35kV ในโรงชําระน้ํา, โรงงานเคมี, และโรงงานผลิตเหล็ก

3บริษัทบริการทดสอบแหล่งแรงกระตุ้นที่สามารถใช้ได้ 35kV สําหรับสัญญาการบริการความดันผสม การป้องกันสามเท่า หมายความว่าความต้องการซ่อมแซมอุปกรณ์น้อยลงและมีให้บริการมากกว่า

4ทีมงาน O&M ฟาร์มลมและพลังแสงอาทิตย์ตําแหน่งความผิดปกติของเคเบิลคอลเลคเตอร์ 35kV ในสถานที่พลังงานที่สามารถปรับปรุงได้

ข้อจํากัดหลัก

เครื่องปรับความแรงในตัว2 μF

พลังงานการปล่อย0 ¥1,024 J

ระดับความกระชับกําลัง≤ 35 kV

การคุ้มครองOC + OV + OT สามเท่า

วงจรสั้นส่งตรงถึงพื้น OK

การแสดงเครื่องวัดเครื่องวัดสองชั้น 1.5 เมตร

การล็อกความปลอดภัยการเริ่มต้นที่ศูนย์

วอลท์เมทรอคอยการอ่าน kV ในเวลาจริง

ปัจจัยรูปแบบพกพานดึง

ความจุ 35kV ในกระดานดึง ไม่มีข้อเสนอต่อต้านความกระตุ้น

ความสําเร็จทางวิศวกรรมของ XHHV535-2Lความสามารถในการปล่อยแรงกระแทกเต็ม 35kVในชัสซี่พกพาที่ใช้ไม้ดึง โดยปกติแล้ว เครื่องผลิตแรงกระตุ้นระดับ 35kV ต้องการกระเป๋าสตางค์ติดตั้งกับระยะห่างที่ชัดเจนและแบงคอนเดเซเตอร์ขนาดใหญ่ ̇ ทั้งหมดที่ขับเคลื่อนน้ําหนักและจํานวนมาก. XHHV535-2L ประสบความแรงดันการจัดอันดับเดียวกัน ผ่านเทคโนโลยี HV ระดับความถี่สูง, การออกแบบวงจรขนาดเล็กความน่าเชื่อถือสูงและสถาปัตยกรรมชาร์จ/ชาร์จที่บูรณาการที่กําจัดการเชื่อมต่อภายนอกของสายไฟ HV และโมดูลคอนเดเซเตอร์แยกแยก.

ผลการดําเนินงานเครื่องกําเนิดแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นแรงกระตุ้นผ่านถ้ําสายไฟฟ้า ✓ เป็นข้อดีทางการดําเนินงานที่สําคัญสําหรับองค์กรบริการสนามมันลดความต้องการของยานยนต์ (ไม่ต้องใช้ประตูยก) เร่งเวลาการจัดจําหน่ายต่องาน และกําจัดข้อจํากัดการกําหนดเวลาที่ต้องการลูกเรือ 2 คนสําหรับการเรียกความผิดพลาด 35 kV เป็นประจํา

ระบบความปลอดภัย คุ้มกันแบบชั้นสําหรับการทํางาน 35kV

คุณลักษณะความปลอดภัย	การ ป้องกัน
อินเตอร์ล็อคจุดเริ่มต้นที่ศูนย์	ปุ่มปรับระดับความดันต้องอยู่ที่ศูนย์ ก่อนที่ HV Output จะสามารถเปิดได้
วอลท์เมตรรอคอยในเวลาจริง	เครื่องวัด kV แสดงความแรงดันของตัวประกอบแบบต่อเนื่อง แม้ว่าเครื่องจะหยุดเครื่องมือ
การป้องกันอัตโนมัติสามเท่า	วงจรอัตราต่อเนื่อง, ความแรงเกิน และความร้อนเกิน ที่เป็นอิสระ ติดตามผลิตพร้อมกัน
ความอดทนต่อการตัดวงจรสั้นโดยตรง	ระยะการออกแบบออกแบบเพื่อดํารงอยู่ภายในสภาพที่ขาดสภาพในการปรับปรุงความผิดพลาดอย่างรุนแรง ✅ ไม่มีความเสียหาย, ไม่มีการเปลี่ยนไฟฟ้า, เพียงรีเซ็ตและดําเนินการ
ความสามารถในการปล่อยไฟด้วยมือ	การกํากับการระบายพลังงานส่วนเหลือของตัวประกอบผ่านคําสั่งของผู้ใช้งาน
ระยะเวลาการปล่อยไฟที่สามารถตั้งค่าได้	ระยะเวลาการปล่อยไฟที่สามารถตั้งค่าได้ตามใจชอบ หน่วยปฏิบัติการควบคุมจังหวะกระตุ้นเพื่อการกําหนดเสียงที่ดีที่สุดโดยไม่ต้องรีบเร่งหรือ overcycling

วิธี การ ของ ระบบ กระตุ้น

XHHV535-2L รวมวงจรการชาร์จและวงจรการชาร์จภายในกล่องคอมแพคต์เดียววงจรชาร์จตัวอย่างความดันของสายไฟฟ้า HV และนํามันไปสู่วงจรควบคุมการควบคุมความดัน การันตีว่า 2μF คอนเดเซเตอร์เก็บพลังงานชาร์จอย่างแม่นยํากับระดับที่เลือกโดยผู้ใช้งาน (0-35kV)วงจรการปล่อยไฟ, ก่อให้เกิดโดยกลไกกระตุ้น transfers stored energy through a precision-gapped high-voltage discharge sphere to the output terminal — generating a fast-rising DC impulse pulse that produces both the acoustic thump and electromagnetic transient required for TDR pre-location and acoustic-magnetic pinpointing.

มักนีตแรงกระตุ้น หน่วยประกอบที่บูรณาการที่จัดตั้งเครื่องพลังงานแรงดันสูง DC, เครื่องเก็บพลังงานและลูกกลมการปล่อยไฟในหน่วยโมดูลเดียว คือกุญแจของ XHHV535-2Lโดยการกําจัดเคเบิลเชื่อมต่อกัน แบงก์คอนเดเซนเตอร์แยก และช่องว่างในกลมภายนอกของการตั้งค่าระดับองค์ประกอบแบบดั้งเดิมแม็กเนตกระตุ้นบรรลุผลการทํางานไฟฟ้าที่เหมือนกันในส่วนเล็กของปริมาณของฟิสิกอล.

การใช้งาน

การใช้งาน	ประเภทเคเบิลเป้าหมาย
การระบุความผิดพลาดของสายไฟฟ้า	35kV และต่ํากว่า XLPE, PILC, และ EPR สายไฟฟ้าแยก
DC ทนกับการทดสอบแรงดัน	การตรวจสอบความโดดเดี่ยวหลังการติดตั้งและหลังการซ่อมแซมบนสายไฟฟ้า 35kV และอุปกรณ์ไฟฟ้ารวมถึงเครื่องแปลงและเครื่องสลับ
การทดสอบ Flashover ความดันสูง	การกําหนดระยะห่างก่อนการตั้งตําแหน่งผิดพลาด
การปรับปรุงเสียง-แม่เหล็ก	การปล่อยแรงกระแทกที่สynchronous สําหรับตําแหน่งจุดผิดพลาดที่แม่นยํา โดยใช้เครื่องรับสนามเสียงและแม่เหล็กภายนอก
การประเมินการบํารุงรักษาป้องกัน	การประเมินสภาพสายไฟฟ้าตามกําหนด ราคาเริ่มต้นของการตอบสนองอัมพวาส เพื่อการตรวจพบการเสื่อมเสื่อมของอุปกรณ์ประกอบในระบบ 35kV ที่แก่

ความปลอดภัยและการป้องกันการใช้งาน

ตลอดเวลาเชื่อมเครื่องมือสถานที่ปลอดภัยถึงจุดที่น่าเชื่อถือก่อนการทํางาน ราคา 35kV เป็นอันตรายถ้าไม่มีการก่อสร้างพื้นที่ที่เหมาะสม
ตรวจสอบการล็อคจุดศูนย์ (กริ๊บเต็มแบบตรงข้ามทิศทางนาฬิกา) ก่อนเชื่อมต่อกับสายไฟที่กําลังทดสอบ
ติดตามวอลท์เมตร kV ในเวลาจริง ระหว่างการรอคอย
อย่าเลี่ยงหรือปิดวงจรป้องกันใด ๆ ของสามวงจร
อนุญาตให้มีอากาศที่เหมาะสมในช่วงวงจรการทํางานแรงกระตุ้นที่ขยายออกไป ระยะออก 35 kV สร้างความร้อนที่สําคัญในค่าพลังงานสูงสุด
มีเพียงช่างไฟฟ้าความดันสูงที่มีคุณสมบัติ 35kV เท่านั้นที่สามารถใช้อุปกรณ์นี้
ถ้าวงจรป้องกันใด ๆ ออกเดินทาง, สอบสวนสภาพความผิดพลาดก่อนการรีเซ็ต

เกี่ยวกับ XZH TEST:XZH TEST เป็นผู้ผลิตอุปกรณ์เชี่ยวชาญด้านการตั้งตําแหน่งความผิดพลาดของสายไฟฟ้าและอุปกรณ์ทดสอบความดันสูง จาก TDR pre-locators และเครื่องกําเนิดกระแสไฟฟ้า. ผลิตภัณฑ์ทั้งหมดสอดคล้องกับมาตรฐานความปลอดภัย IEC 61010-1. การรับประกัน 12 เดือนพร้อมการสนับสนุนทางเทคนิคตลอดชีวิต ติดต่อเราเพื่อราคาปริมาณ, การแสดงผลิตภัณฑ์ในสถานที่,และคําปรึกษาทางเทคนิคสําหรับความต้องการการทดสอบสายไฟฟ้าเฉพาะของคุณ.

❑ คําถามที่พบบ่อย

คําถาม: เครื่องผลิตกระแสไฟฟ้าความดันสูงทํางานอย่างไรในการตรวจสอบความผิดพลาดของเคเบิล?

เครื่องกําเนิดกระแสไฟฟ้าส่งแรงแรงสูงเข้าไปในสายไฟที่ผิดปกติ สร้างวงจรไฟฟ้าสูงที่ควบคุมได้ที่จุดผิดปกติกระบวนการนี้ผลิตสัญญาณเสียง (เสียงกระแทกเสียงดังที่สามารถตรวจจับได้ด้วยไมโครโฟนที่อยู่บนพื้น) และกระแทกไฟฟ้าแม่เหล็ก (สามารถตรวจจับได้ด้วยเครื่องรับแบบส่งผล)โดยการรวมเวลาการมาถึงสัญญาณเสียงและไฟฟ้าแม่เหล็ก ผู้ประกอบการสามารถระบุตําแหน่งความผิดพลาดได้อย่างแม่นยํา ด้วยเทคนิคที่รู้จักกันในชื่อการสลับเสียงกับแม่เหล็ก

คําถาม: ระยะความกระชับกําลังใดที่ผมควรเลือกสําหรับชนิดสายไฟฟ้าที่แตกต่างกัน

การคัดเลือกความดันใช้ความดันการทํางานที่ระบุของสายไฟฟ้าเป็นแนวทางทั่วไป สําหรับสายไฟฟ้าความดันต่ํา (สูงสุด 1kV) ใช้ช่วง 8kV หรือ 12kV สําหรับสายไฟฟ้ากระจายความดันกลาง (6-15kV)ระยะ 16 kV เหมาะสมสําหรับสายส่งความดันสูง (35 kV ขึ้นไป) ใช้ช่วง 32 kVตรวจสอบความตึงเครียดในการทดสอบสูงสุดของผู้ผลิตสายไฟฟ้าเสมอ และให้แน่ใจว่าการอนุญาตความปลอดภัยทั้งหมดถูกรักษาในระหว่างการทํางานความตึงเครียดสูง.

Q: การป้องกันความปลอดภัยใด ๆ ต้องปฏิบัติตามระหว่างการทํางานของเครื่องผลิตแรงกระตุ้น?

การทดสอบเครื่องกําเนิดไฟฟ้าแรงสูงต้องใช้โปรโตคอลความปลอดภัยอย่างเข้มงวด ตรวจสอบเสมอว่าสายไฟฟ้าถูกตัดพลังงานและแยกจากแหล่งพลังงานทั้งหมด ก่อนการเชื่อมต่อกําหนดขอบเขตความปลอดภัยอย่างน้อย 5 เมตรรอบโซนทดสอบด้วยป้ายเตือน. บุคลากรทุกคนต้องสวม PPE ที่เหมาะสม รวมถึงเสื้อผ้าแบบกระดูกโค้ง, ถุงมือกันระบายไฟฟ้า HV, และรองเท้ารองเท้าดียิเลคทริกหยุดฉุกเฉิน, และเครียดศูนย์ล็อค ให้ชั้นการป้องกันเพิ่มเติม แต่ไม่ควรแทนการปฏิบัติการความปลอดภัยที่เหมาะสม

Q: ข้อดีของหลายระดับพลังงาน (Joule) ในหน่วยนี้คืออะไร?

ระดับพลังงานที่แตกต่างกันใช้ในวัตถุประกอบการวินิจฉัยที่แตกต่างกัน864J1024J) เหมาะสําหรับการยืนยันความผิดพลาดเบื้องต้นและการตั้งตําแหน่งความผิดพลาดความต้านทานสูง. พลังงานกลาง (1225J?? 2048J) ให้ความเข้มข้นสัญญาณเสียงที่ดีที่สุดสําหรับการระบุความผิดพลาดส่วนใหญ่ของประจําการ พลังงานสูง (2450J +) ถือไว้สําหรับสายไฟยาวมาก, สถิติการฝังลึกหรือความผิดปกติที่มีความขัดขวางสูงที่ต้องการการผลิตวงศ์ที่แข็งแกร่งกว่าเพื่อผลิตลายมือเสียงที่สามารถตรวจสอบได้การเลือก 3 ระดับ ทําให้ผู้ประกอบการสามารถให้ผลิตพลังงานตรงกับสภาพในสนาม

Q: การรับประกันและการสนับสนุนใดที่รวมไปกับเครื่องกําเนิดแรงกระตุ้นนี้?

การรับประกันมาตรฐาน 12 เดือนต่อความบกพร่องทางการผลิต พร้อมการสนับสนุนทางเทคนิคตลอดชีวิต มีการรับรอง CE และ ISO 9001:2015 ทุกหน่วยมีเครื่องผลิตแรงกระตุ้น, สายไฟออก HV, สายไฟฟ้าพื้นดินสายดึง, คู่มือการใช้งาน และรถขนส่งหนักที่มีกล่องล็อคสําหรับการขนส่งที่ปลอดภัยอะไหล่ รวมถึงช่องว่างการปล่อย, คอนเดเซนเตอร์ และไดโอ้ด HV ถูกจัดเก็บไว้เพื่อเปลี่ยนเร็ว
