เครื่องกำเนิดแรงดันสูงแบบติดตั้งบนรถเข็น 4μF 2550J เครื่องทดสอบแรงดันไฟฟ้ากระตุ้นสำหรับผู้รับเหมาหาตำแหน่งสายเคเบิลขัดข้อง | XHHV535-4T

เครื่องกำเนิดแรงดันสูงแบบติดตั้งบนรถเข็น 4μF 2550J เครื่องทดสอบแรงดันไฟฟ้ากระตุ้นสำหรับผู้รับเหมาหาตำแหน่งสายเคเบิลขัดข้อง | XHHV535-4T

รายละเอียดสินค้า:

สถานที่กำเนิด:	ซีอาน มณฑลส่านซี ประเทศจีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	ISO CE
หมายเลขรุ่น:	XHHV535-4T

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน มณฑลส่านซี ประเทศจีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

ISO CE

หมายเลขรุ่น:

XHHV535-4T

เน้น:

High Light

เน้น:

เครื่องกำเนิดแรงดันแบบติดตั้งบนรถเข็น 4μF

เครื่องทดสอบแรงดันไฟฟ้ากระตุ้นสายเคเบิล 2550J

การทดสอบแรงดันไฟฟ้าทนทาน DC ในตัว

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1ชุด

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทำการ

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

3,000 หน่วย / ปี

คําอธิบายสินค้า

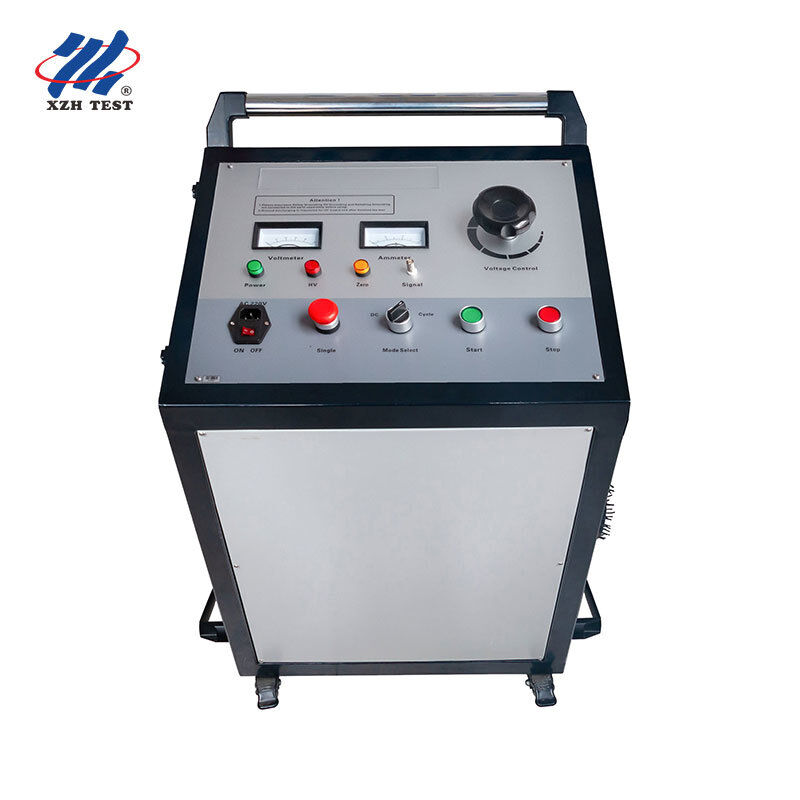

เครื่องกำเนิดแรงดันสูงแบบติดตั้งบนรถเข็น | XHHV535-4T รุ่น: XHHV535-4T

ออกแบบมาสำหรับ: ทีมบริการภาคสนามของการไฟฟ้า, ผู้รับเหมาค้นหาจุดบกพร่องของสายเคเบิล, วิศวกรทดสอบและทดสอบระบบไฟฟ้า

คุณค่าหลัก: เครื่องกำเนิดแรงดันสูงแบบพัลส์ DC แบบติดตั้งบนรถเข็นในตัว ให้พลังงานการคายประจุ 2550J พร้อมตัวเก็บประจุในตัวขนาด 4μF — สร้างขึ้นเพื่อการระบุจุดบกพร่องของสายเคเบิลและการทดสอบแรงดันไฟฟ้า DC ทนทานในสภาพแวดล้อมภาคสนามที่การเคลื่อนย้าย ความน่าเชื่อถือ และความปลอดภัยของผู้ปฏิบัติงานเป็นสิ่งสำคัญยิ่ง

อุปกรณ์นี้เหมาะสำหรับใคร

XHHV535-4T ได้รับการออกแบบมาโดยเฉพาะสำหรับผู้ให้บริการค้นหาจุดบกพร่องของสายเคเบิลมืออาชีพและแผนกบำรุงรักษาของการไฟฟ้าที่ต้องการแหล่งกำเนิดแรงดันสูงแบบพัลส์แบบเคลื่อนที่ในตัวที่สามารถติดตั้งได้โดยตรงที่จุดเกิดข้อผิดพลาด — โดยไม่ต้องมีความซับซ้อนในการตั้งค่าหม้อแปลง, ชุดตัวเก็บประจุ และแผงควบคุมแยกต่างหาก

1ผู้รับเหมาค้นหาจุดบกพร่องของสายเคเบิลการออกแบบแบบติดตั้งบนรถเข็นแบบพกพาสำหรับการเคลื่อนย้ายอย่างรวดเร็วระหว่างไซต์งาน การติดตั้งโดยผู้ปฏิบัติงานคนเดียวพร้อมการควบคุมในตัว

2ทีมบำรุงรักษาของการไฟฟ้าการค้นหาจุดบกพร่องในช่วงเวลาหยุดทำงานตามกำหนดสำหรับสายเคเบิลจำหน่ายและส่งกำลัง เครื่องกำเนิดไฟฟ้าเข้ากันได้สำหรับไซต์งานระยะไกล

3วิศวกรทดสอบและทดสอบระบบไฟฟ้าการทดสอบแรงดันไฟฟ้า DC หลังการติดตั้งและการตรวจสอบก่อนการทดสอบระบบสำหรับวงจรสายเคเบิลที่วางใหม่

4ช่างไฟฟ้าโรงงานอุตสาหกรรมการวินิจฉัยสายเคเบิลทั่วทั้งโรงงานในโรงกลั่น เหมือง โรงเหล็ก และโรงงานแปรรูปที่มีเครือข่ายสายเคเบิล MV ขนาดใหญ่

ข้อมูลจำเพาะหลัก

ตัวเก็บประจุในตัว4 μF

พลังงานการคายประจุ2,550 J

ช่วงแรงดันพัลส์0–35 kV

โหมดพัลส์อัตโนมัติ & แมนนวล

รอบพัลส์อัตโนมัติ~7 วินาที

การป้องกันกระแสเกิน10A (ด้านแรงดันต่ำ)

สถาปัตยกรรมแบบบูรณาการ — ห้าฟังก์ชันในรถเข็นคันเดียว

การตั้งค่าการทดสอบพัลส์แรงดันสูงแบบดั้งเดิมต้องมีการเชื่อมต่อภาคสนามของแหล่งจ่ายไฟ DC, ชุดตัวเก็บประจุ, ช่องว่างปล่อยประจุทรงกลม และอุปกรณ์ปล่อยประจุเพื่อความปลอดภัย — กระบวนการที่ใช้เวลานานและมีแนวโน้มที่จะเกิดข้อผิดพลาดในการเชื่อมต่อและประสิทธิภาพที่ไม่สอดคล้องกัน XHHV535-4T ขจัดความแตกแยกนี้โดยการรวมระบบย่อยทั้งห้าเข้าไว้ในโครงรถเข็นเคลื่อนที่คันเดียว:

ระบบย่อย	ประโยชน์ของการรวมระบบ
แหล่งจ่ายไฟแรงดันสูง DC	เทคโนโลยี HV ความถี่สูงพร้อมการออกแบบวงจรที่เล็กและเชื่อถือได้สูง — ขจัดโมดูลหม้อแปลงภายนอกขนาดใหญ่
ตัวเก็บประจุพลังงาน 4μF	ในตัว, ต่อสายไว้ล่วงหน้า, และทดสอบจากโรงงาน — ไม่ต้องประกอบชุดตัวเก็บประจุที่ไซต์งาน
ชุดปล่อยประจุทรงกลม	ตั้งระยะห่างและปรับเทียบอย่างแม่นยำจากโรงงาน; ทนทานต่อการสั่นสะเทือนระหว่างการขนส่ง
อุปกรณ์ปล่อยประจุอัตโนมัติ	วงจรปล่อยประจุเพื่อความปลอดภัยในตัวพร้อมการปล่อยประจุอัตโนมัติแบบตั้งเวลา — ปกป้องผู้ปฏิบัติงานระหว่างการถอดสายเคเบิล
โมดูลสุ่มตัวอย่างเครื่องทดสอบข้อผิดพลาด	อินเทอร์เฟซสุ่มตัวอย่างในตัวสำหรับการเชื่อมต่อโดยตรงกับเครื่องระบุตำแหน่งข้อผิดพลาดของสายเคเบิลล่วงหน้า (TDR) และเครื่องระบุตำแหน่งแบบอะคูสติก-แม่เหล็ก

สามโหมดการทำงาน — แผงควบคุมเดียว

การออกแบบที่เน้นผู้ปฏิบัติงานเป็นศูนย์กลาง: XHHV535-4T ใช้ปรัชญาการควบคุมที่เน้นผู้ใช้เป็นศูนย์กลาง ซึ่งสะท้อนถึงขั้นตอนการทำงานของหม้อแปลงและตู้ที่คุ้นเคยซึ่งช่างเทคนิคของการไฟฟ้าใช้มานานหลายทศวรรษ — ในขณะที่ให้ข้อได้เปรียบด้านประสิทธิภาพของเทคโนโลยี HV แบบโซลิดสเตตที่ทันสมัย

พัลส์แบบตั้งเวลาอัตโนมัติ: รอบพัลส์อัตโนมัติที่ตั้งโปรแกรมได้ประมาณ 7 วินาทีสำหรับการกระแทกสายเคเบิลอย่างเป็นระบบระหว่างการระบุตำแหน่งด้วยเสียง — ปล่อยให้ผู้ปฏิบัติงานเดินตามเส้นทางสายเคเบิลด้วยเครื่องรับเสียงในขณะที่เครื่องกำเนิดไฟฟ้าคงจังหวะการคายประจุที่สม่ำเสมอ
พัลส์แบบแมนนวล: ทริกเกอร์แบบแมนนวลตามเวลาที่ต้องการผ่านการควบคุมที่แผงหน้าปัด — เหมาะสำหรับการตรวจสอบการแพร่กระจายของเสียงในสภาพแวดล้อมการขุดที่ซับซ้อนในเมืองที่มีสาธารณูปโภคฝังอยู่หลายแห่ง
การทดสอบแรงดันไฟฟ้า DC ทนทาน: เอาต์พุต DC แบบปรับได้ต่อเนื่องสำหรับการประเมินความต้านทานฉนวน การทดสอบการทดสอบระบบ และการตรวจสอบหลังการซ่อมแซม — บูรณาการอย่างสมบูรณ์ ไม่ต้องใช้ชุดทดสอบ DC ภายนอก

วิศวกรรมพร้อมใช้งานภาคสนาม

การเคลื่อนย้ายแบบติดตั้งบนรถเข็น: โครงรถเข็นแบบล้อที่ทนทานพร้อมที่จับในตัวสำหรับการขนย้ายโดยผู้ปฏิบัติงานคนเดียวบนพื้นผิวที่ปูด้วยหินกรวดของสถานีไฟฟ้าย่อย และภูมิประเทศของไซต์ก่อสร้าง
อิเล็กทรอนิกส์ทนทานต่อพัลส์: การออกแบบวงจรที่แข็งแกร่งเป็นพิเศษต่อการกระแทกทางแม่เหล็กไฟฟ้าและทางกลจากการคายประจุ 2550J ซ้ำๆ — ข้อได้เปรียบที่ชัดเจนเหนือแหล่งจ่ายไฟ HV อเนกประสงค์ที่ดัดแปลง
การตรวจสอบด้วยภาพที่ใช้งานง่าย: โวลต์มิเตอร์และแอมมิเตอร์สไตล์อนาล็อกขนาดใหญ่พร้อมไฟแสดงสถานะดิจิทัลสำหรับเอาต์พุต HV แบบเรียลไทม์ สถานะการชาร์จตัวเก็บประจุ และสถานะการป้องกัน
เข้ากันได้กับเครื่องกำเนิดไฟฟ้า: ทำงานบนไฟเมน AC 220V ±10% 50Hz มาตรฐาน หรือเครื่องกำเนิดไฟฟ้าภาคสนาม (>2kW) สำหรับไซต์งานระยะไกลที่ไม่มีไฟฟ้ากริด
การป้องกันกระแสเกิน: เบรกเกอร์วงจรด้านแรงดันต่ำ 10A พร้อมการตัดอัตโนมัติ — ปกป้องทั้งเครื่องมือและผู้ปฏิบัติงานในสภาวะข้อผิดพลาด

การใช้งาน

การใช้งาน	สถานการณ์
การระบุจุดบกพร่องของสายเคเบิล	การคายประจุพัลส์สร้างสัญญาณเสียงและแม่เหล็กที่จุดเกิดข้อผิดพลาดเพื่อการระบุตำแหน่งที่แม่นยำโดยใช้เครื่องรับเสียง-แม่เหล็ก
การทดสอบแรงดันไฟฟ้า DC ทนทาน	การตรวจสอบความสมบูรณ์ของฉนวนสายเคเบิลหลังการติดตั้งและหลังการซ่อมแซมตามมาตรฐาน IEC
การทดสอบสายเคเบิลก่อนการทดสอบระบบ	การตรวจสอบวงจรสายเคเบิลใหม่ก่อนการจ่ายไฟ — ระบุความเสียหายจากการติดตั้ง ข้อบกพร่องของข้อต่อ และข้อบกพร่องจากการผลิต
การบำรุงรักษาเชิงป้องกันตามกำหนดเวลา	การประเมินโครงสร้างพื้นฐานสายเคเบิลที่เสื่อมสภาพตามกำหนดเวลาเพื่อคาดการณ์อายุการใช้งานที่เหลือและจัดลำดับความสำคัญของ CAPEX ในการเปลี่ยน

ข้อควรระวังด้านความปลอดภัยและการปฏิบัติงาน

ต้องใช้การเชื่อมต่อสายดินแยกต่างหากสำหรับสายดิน HV และสายดินสุ่มตัวอย่าง — ห้ามรวมกันที่จุดต่อสายดินเดียว
ต้องปล่อยประจุ HV ออกจนหมดก่อนถอดสายทดสอบ — ใช้ฟังก์ชันปล่อยประจุอัตโนมัติในตัว
กด "หยุด" หรือปิดเครื่องทันทีหากพบสภาวะผิดปกติใดๆ ระหว่างการทดสอบ
เฉพาะช่างเทคนิคแรงดันสูงที่ผ่านการรับรองเท่านั้นที่สามารถใช้งานอุปกรณ์นี้ได้ — การถอดประกอบโดยผู้ที่ไม่ใช่มืออาชีพจะทำให้การรับประกันเป็นโมฆะ
ขนส่งในกล่องป้องกันที่ให้มา; หลีกเลี่ยงการจัดการที่รุนแรงและการกระแทกทางกลต่อตัวเก็บประจุและชุดปล่อยประจุทรงกลม

เกี่ยวกับ XZH TEST: XZH TEST เป็นผู้ผลิตอุปกรณ์ค้นหาและทดสอบจุดบกพร่องของสายเคเบิลโดยเฉพาะ — ตั้งแต่เครื่องระบุตำแหน่งล่วงหน้า TDR และเครื่องกำเนิดแรงดันสูง ไปจนถึงสะพานเผาไหม้และเครื่องระบุตำแหน่งแบบอะคูสติก-แม่เหล็ก ผลิตภัณฑ์ได้รับการออกแบบและผลิตตามมาตรฐานความปลอดภัย IEC 61010-1 การรับประกัน 12 เดือนพร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน
