เครื่องทดสอบคุณสมบัติหม้อแปลง CT PT Analyzer | การแปลงความถี่ | XHTX206

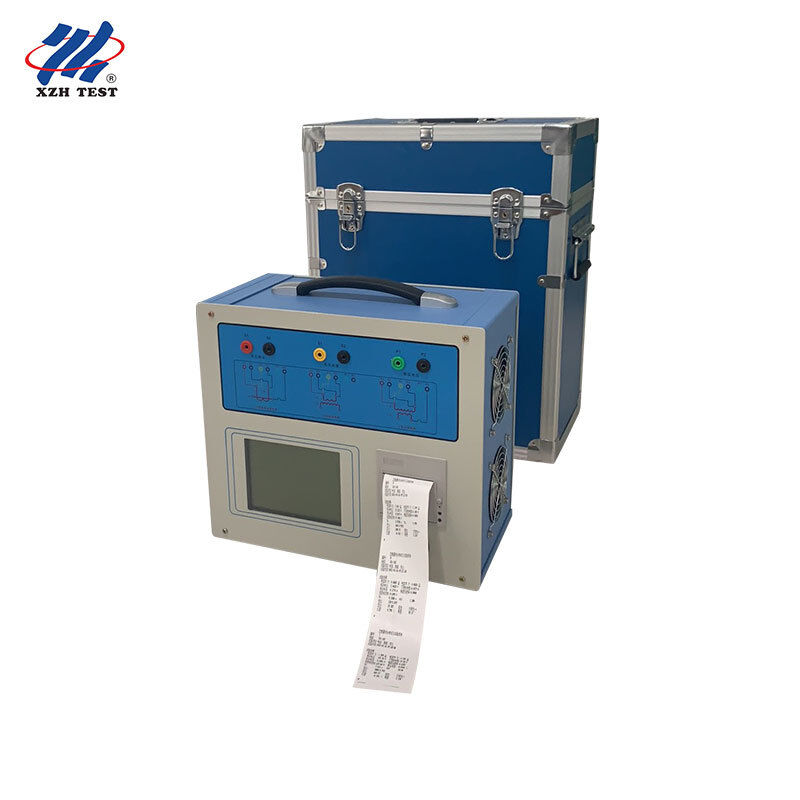

XHTX206 CT PT Analyzer เป็นเครื่องทดสอบคุณสมบัติหม้อแปลงแบบครอบคลุมรุ่นใหม่ที่พัฒนาขึ้นสำหรับอุตสาหกรรมไฟฟ้า โดยเข้ามาแทนที่หม้อแปลงอัตราส่วนแปรผันแบบดั้งเดิม หม้อแปลงเพิ่มแรงดัน และบูสเตอร์กระแสไฟฟ้า ด้วยเทคโนโลยีการทดสอบการแปลงความถี่ขั้นสูงบนแพลตฟอร์ม DSP และ FPGA ประสิทธิภาพสูง ทำให้สามารถทดสอบคุณสมบัติการกระตุ้น (แรงดัน-กระแส) อัตราส่วนการแปลง ขั้ว ความต้านทานขดลวดทุติยภูมิ ภาระทุติยภูมิ ข้อผิดพลาดอัตราส่วน และข้อผิดพลาดมุมของหม้อแปลงกระแสประเภทป้องกัน ประเภทวัด และประเภท TP รวมถึงคุณสมบัติการกระตุ้น อัตราส่วน ขั้ว และความต้านทานขดลวดทุติยภูมิของหน่วยแม่เหล็กไฟฟ้า PT ได้อย่างสมบูรณ์
การใช้งานและกลุ่มเป้าหมาย: ออกแบบมาสำหรับการทดสอบการยอมรับจากโรงงานของผู้ผลิตหม้อแปลงกระแสและหม้อแปลงแรงดัน สถาบันวิจัยวิทยาศาสตร์พลังงานและห้องปฏิบัติการทดสอบแรงดันสูง วิศวกรการตั้งค่าระบบป้องกันรีเลย์ ทีมส่งมอบสถานีย่อยและการบำรุงรักษาเชิงป้องกัน และแผนกการตั้งค่าการก่อสร้างพลังงานที่ต้องการการตรวจสอบ CT/PT ณ สถานที่โดยไม่ต้องใช้หม้อแปลงมาตรฐาน บูสเตอร์ หรือกล่องโหลด
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| วัตถุที่ทดสอบ |
CT (ประเภทป้องกัน / ประเภทวัด / ประเภท TP), หน่วยแม่เหล็กไฟฟ้า PT |
| เอาต์พุต |
0~180Vrms, 12Arms, 36A (สูงสุด) |
| ความแม่นยำของแรงดันไฟฟ้า |
±0.2% |
| ช่วงอัตราส่วน CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| ช่วงอัตราส่วน PT |
1~35000 |
| การวัดเฟส |
ความแม่นยำ ±5นาที, ความละเอียด 0.5นาที |
| ความต้านทานขดลวดทุติยภูมิ |
0~600Ω, <0.5% ±2mΩ |
| การวัดภาระ AC |
0~1000VA, <0.5% ±0.02VA |
| แหล่งจ่ายไฟ |
AC220V ±10%, 50Hz |
| สภาพแวดล้อมการทำงาน |
-10~50°C, ความชื้น ≤90% |
| ขนาด / น้ำหนัก |
365×290×153 มม. / <10 กก. |
คุณสมบัติหลัก
วิธีการแปลงความถี่ทดสอบเส้นโค้งคุณสมบัติการกระตุ้น CT/PT และเส้นโค้งข้อผิดพลาด 10% จัดการจุดเปลี่ยนที่สูงถึง 60kV ด้วยเอาต์พุตเพียง 180Vrms และกระแส 12Arms (สูงสุด 36A)
การตรวจสอบหม้อแปลงกระแส ณ สถานที่โดยไม่ต้องใช้ CT มาตรฐาน บูสเตอร์ กล่องโหลด ตัวควบคุมแรงดันไฟฟ้า หรือสายเคเบิลกระแสไฟฟ้าหนัก ช่วยลดภาระงานและเพิ่มประสิทธิภาพอย่างมาก
ข้อผิดพลาดอัตราส่วนภายใน ±0.1% และข้อผิดพลาดมุมภายใน ±5นาที ทำให้สามารถทดสอบภาคสนามของหม้อแปลงกระแสคลาส 0.2S ที่มีช่วงอัตราส่วน 1~40000
คำนวณแรงดัน/กระแสจุดเปลี่ยน เส้นโค้งข้อผิดพลาด 10% (5%) ปัจจัยจำกัดความแม่นยำ (ALF) ปัจจัยความปลอดภัยของเครื่องมือ (FS) ค่าคงที่เวลาทุติยภูมิ (Ts) สัมประสิทธิ์การคงค้าง (Kr) ความเหนี่ยวนำที่อิ่มตัวและไม่อิ่มตัวโดยอัตโนมัติ
การทดสอบความต้านทาน DC ของ CT การกระตุ้น อัตราส่วน และขั้วด้วยการกดปุ่มเดียวด้วยการต่อสายเพียงแบบเดียวสำหรับการทดสอบ CT ทั้งหมด ยกเว้นภาระ เป็นไปตามมาตรฐาน GB1208 (IEC60044-1), GB16847 (IEC60044-6) และ GB1207
บูสเตอร์กระแสเฉพาะเสริมให้เอาต์พุต 180A สำหรับการทดสอบแบบผ่าน ณ สถานที่
คุณสมบัติขั้นสูง
อินเทอร์เฟซแบบกราฟิกแบบไดนามิกภาษาจีนเต็มรูปแบบพร้อมแผนภาพการเดินสายอัตโนมัติที่แสดงตามรายการทดสอบที่เลือก ไม่จำเป็นต้องอ้างอิงด้วยตนเอง
จอ LCD แบบกราฟิกสะท้อนแสงขนาด 5.7 นิ้ว มองเห็นได้ชัดเจนภายใต้แสงแดดโดยตรง
การทำงานด้วยเมาส์แบบโรตารี่โฟโตอิเล็กทริกสำหรับการป้อนพารามิเตอร์ที่รวดเร็วและง่ายดาย
เครื่องพิมพ์ในตัวพิมพ์รายงานการทดสอบโดยอัตโนมัติ จัดเก็บข้อมูลการทดสอบได้สูงสุด 1000 กลุ่มพร้อมการเก็บรักษาข้อมูลเมื่อปิดเครื่อง
การออกแบบพกพาด้วยน้ำหนักรวมน้อยกว่า 9 กก. พกพาสะดวกไปยังไซต์งานภาคสนาม
การรวมฟังก์ชันการทดสอบ CT/PT ที่ครอบคลุม เทคโนโลยีการแปลงความถี่ และการสร้างรายงานอัตโนมัติ XHTX206 มอบความแม่นยำระดับห้องปฏิบัติการและความสะดวกในการใช้งานภาคสนามสำหรับการทดสอบคุณสมบัติหม้อแปลง
คำถามที่พบบ่อย
คำถามที่ 1: เครื่องวิเคราะห์ CT PT XHTX206 ออกแบบมาสำหรับใคร?
ออกแบบมาสำหรับการทดสอบการยอมรับจากโรงงานของผู้ผลิต CT/PT สถาบันวิจัยวิทยาศาสตร์พลังงานและห้องปฏิบัติการทดสอบแรงดันสูง วิศวกรการตั้งค่าระบบป้องกันรีเลย์ ทีมส่งมอบสถานีย่อยและการบำรุงรักษาเชิงป้องกัน และแผนกการตั้งค่าการก่อสร้างพลังงานที่ทำการตรวจสอบหม้อแปลง ณ สถานที่
คำถามที่ 2: สามารถทำการทดสอบอะไรได้บ้าง?
ทำการทดสอบคุณสมบัติการกระตุ้น (แรงดัน-กระแส) อัตราส่วนการแปลง ขั้ว ความต้านทานขดลวดทุติยภูมิ ภาระทุติยภูมิ ข้อผิดพลาดอัตราส่วน และข้อผิดพลาดมุมสำหรับ CT ประเภทป้องกัน ประเภทวัด และประเภท TP รวมถึงคุณสมบัติการกระตุ้น อัตราส่วน ขั้ว และความต้านทานขดลวดทุติยภูมิสำหรับหน่วยแม่เหล็กไฟฟ้า PT
คำถามที่ 3: เหตุใดเทคโนโลยีการแปลงความถี่จึงมีความสำคัญ?
การทดสอบการแปลงความถี่สร้างเส้นโค้งคุณสมบัติการกระตุ้นเต็มรูปแบบและเส้นโค้งข้อผิดพลาด 10% โดยใช้เอาต์พุตเพียง 180Vrms และกระแส 12Arms แต่สามารถจัดการกับ CT ที่มีจุดเปลี่ยนสูงถึง 60kV ได้ โดยไม่จำเป็นต้องใช้บูสเตอร์แรงดันไฟฟ้าขนาดใหญ่และแหล่งกระแสขนาดใหญ่
คำถามที่ 4: สามารถตรวจสอบ CT ณ สถานที่โดยไม่ต้องใช้หม้อแปลงมาตรฐานได้หรือไม่?
ได้ สามารถตรวจสอบหม้อแปลงกระแส ณ สถานที่ได้โดยไม่ต้องใช้ CT มาตรฐาน บูสเตอร์ กล่องโหลด ตัวควบคุมแรงดันไฟฟ้า หรือสายเคเบิลกระแสไฟฟ้าหนัก โดยให้ข้อผิดพลาดอัตราส่วนภายใน ±0.1% และข้อผิดพลาดมุมภายใน ±5นาที ซึ่งเพียงพอสำหรับการทดสอบภาคสนามของ CT คลาส 0.2S
คำถามที่ 5: อุปกรณ์เสริม บรรจุภัณฑ์ และเงื่อนไขการจัดส่งมีอะไรบ้าง?
มีบูสเตอร์กระแสเฉพาะเสริมสำหรับการทดสอบแบบผ่าน 180A เครื่องมือจะถูกจัดส่งในบรรจุภัณฑ์ไม้ภายใน 5-8 วันทำการ โดยชำระเงินแบบ T/T และมีปริมาณการสั่งซื้อขั้นต่ำ 1 ชุด
