เครื่องวิเคราะห์หม้อแปลง CT PT แบบแปลงความถี่ | จุดหักเห 60kV | XHTX206

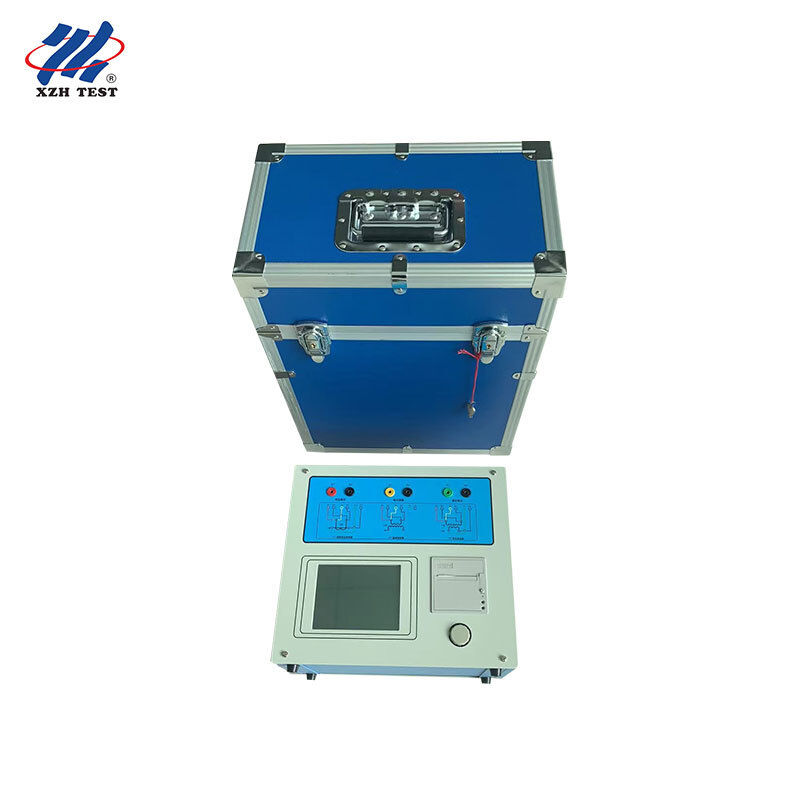

XHTX206 Frequency Conversion CT PT Analyzer เป็นเครื่องทดสอบคุณสมบัติหม้อแปลงแบบครอบคลุมรุ่นใหม่ที่พัฒนาขึ้นสำหรับอุตสาหกรรมไฟฟ้า โดยเข้ามาแทนที่การรวมกันของหม้อแปลงอัตราส่วนแปรผัน หม้อแปลงเพิ่มแรงดัน และตัวเพิ่มกระแสแบบดั้งเดิม ด้วยเทคโนโลยีการทดสอบแบบแปลงความถี่ขั้นสูงพร้อมแพลตฟอร์ม DSP และ FPGA ประสิทธิภาพสูง จึงตอบสนองคุณสมบัติการกระตุ้น (แรงดัน-กระแส) อัตราส่วนการแปลง ขั้ว ความต้านทานขดลวดทุติยภูมิ ภาระทุติยภูมิ ข้อผิดพลาดอัตราส่วน และข้อผิดพลาดมุม สำหรับหม้อแปลงกระแสประเภทป้องกัน ประเภทวัด และประเภท TP รวมถึงคุณสมบัติการกระตุ้น อัตราส่วน ขั้ว และการทดสอบความต้านทานขดลวดทุติยภูมิของหน่วยแม่เหล็กไฟฟ้า PT เครื่องมือนี้ให้ระบบอัตโนมัติที่สูงขึ้น ความเสถียรที่ดีขึ้น และประสิทธิภาพการทดสอบที่ปรับปรุงอย่างมากสำหรับการตรวจสอบหม้อแปลงระดับมืออาชีพ
การใช้งานและกลุ่มเป้าหมาย: ออกแบบมาสำหรับสาขาการบำรุงรักษาของบริษัทโครงข่ายไฟฟ้าและผู้รับเหมาวิศวกรรมส่งและจำหน่าย (EPC) ทีมงานทดสอบระบบไฟฟ้าของโรงไฟฟ้าพลังงานลมและพลังงานแสงอาทิตย์ ห้องปฏิบัติการทดสอบไฟฟ้าขององค์กรอุตสาหกรรมขนาดใหญ่ เช่น โรงงานเหล็ก ซีเมนต์ และเคมี บริษัทบริการทดสอบไฟฟ้าและผู้ให้บริการเช่าอุปกรณ์ และวิทยาลัยอาชีวศึกษาด้านพลังงานสำหรับการสอนภาคปฏิบัติเกี่ยวกับการทดสอบคุณสมบัติหม้อแปลง
ข้อมูลจำเพาะหลัก
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| วัตถุทดสอบ |
CT (ประเภทป้องกัน / ประเภทวัด / ประเภท TP), หน่วยแม่เหล็กไฟฟ้า PT |
| เอาต์พุต |
0~180Vrms, 12Arms, 36A (สูงสุด) |
| ความแม่นยำแรงดันไฟฟ้า |
±0.2% |
| ช่วงอัตราส่วน CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| ช่วงอัตราส่วน PT |
1~35000 |
| การวัดเฟส |
ความแม่นยำ ±5นาที, ความละเอียด 0.5นาที |
| ความต้านทานขดลวดทุติยภูมิ |
0~600Ω, <0.5% ±2mΩ |
| การวัดภาระ AC |
0~1000VA, <0.5% ±0.02VA |
| แหล่งจ่ายไฟ |
AC220V ±10%, 50Hz |
| สภาพแวดล้อมการทำงาน |
-10~50°C, ความชื้น ≤90% |
| ขนาด / น้ำหนัก |
365×290×153มม. / <10กก. |
คุณสมบัติหลัก
วิธีการแปลงความถี่ทดสอบเส้นโค้งคุณสมบัติการกระตุ้น CT/PT และเส้นโค้งข้อผิดพลาด 10% จัดการจุดหักเหได้ถึง 60kV ด้วยเอาต์พุตเพียง 180Vrms และกระแส 12Arms (สูงสุด 36A)
การตรวจสอบหม้อแปลงกระแส ณ สถานที่โดยไม่ต้องใช้ CT มาตรฐาน ตัวเพิ่มแรงดัน กล่องโหลด เครื่องควบคุมแรงดัน หรือสายเคเบิลกระแสหนัก ช่วยลดภาระงานและเพิ่มประสิทธิภาพอย่างมาก
ข้อผิดพลาดอัตราส่วนภายใน ±0.1% และข้อผิดพลาดมุมภายใน ±5นาที ช่วยให้สามารถทดสอบหม้อแปลงกระแสคลาส 0.2S ในภาคสนามได้ในช่วงอัตราส่วน 1~40000
คำนวณแรงดัน/กระแสจุดหักเห, เส้นโค้งข้อผิดพลาด 10% (5%), ตัวประกอบขีดจำกัดความแม่นยำ (ALF), ตัวประกอบความปลอดภัยของเครื่องมือ (FS), ค่าคงที่เวลาทุติยภูมิ (Ts), สัมประสิทธิ์การคงเหลือ (Kr), ความเหนี่ยวนำที่อิ่มตัวและไม่อิ่มตัวโดยอัตโนมัติ
การทดสอบด้วยปุ่มเดียวสำหรับความต้านทาน DC ของ CT, การกระตุ้น, อัตราส่วนและขั้ว ด้วยแผนการเดินสายเดียวสำหรับการทดสอบ CT ทั้งหมด ยกเว้นภาระ เป็นไปตามมาตรฐาน GB1207 (IEC60044-1), GB16847 (IEC60044-6) และ GB1207
ตัวเพิ่มกระแสเฉพาะรุ่นเสริมให้เอาต์พุต 180A สำหรับการทดสอบแบบผ่านกระแส ณ สถานที่
เกรด CT ที่เหมาะสม ได้แก่ P, TPY, ประเภทวัด, PR, PX, TPS, TPX และ TPZ พร้อมการเลือกมาตรฐานอัตโนมัติตามประเภทและคลาสของหม้อแปลง
คุณสมบัติขั้นสูง
อินเทอร์เฟซกราฟิกภาษาจีนแบบไดนามิกพร้อมแผนภาพการเดินสายอัตโนมัติสำหรับแต่ละรายการทดสอบที่เลือก แนะนำผู้ปฏิบัติงานทีละขั้นตอน
จอ LCD แบบกราฟิกแบบสะท้อนแสงขนาด 5.7 นิ้ว อ่านได้ชัดเจนภายใต้แสงแดดโดยตรงสำหรับการทำงานภาคสนามกลางแจ้ง
เมาส์โรตารีแบบโฟโตอิเล็กทริกสำหรับการป้อนพารามิเตอร์และการทำงานที่รวดเร็วและใช้งานง่าย
เครื่องพิมพ์ในตัวสำหรับการพิมพ์รายงานการทดสอบอัตโนมัติ จัดเก็บข้อมูลได้สูงสุด 1000 กลุ่มพร้อมการเก็บรักษาข้อมูลเมื่อปิดเครื่อง
โครงสร้างแบบพกพา น้ำหนักน้อยกว่า 9 กก. เพื่อความสะดวกในการขนส่งภาคสนาม
วิธีการวัดแบบสี่ขั้วช่วยให้มั่นใจได้ถึงการทดสอบความต้านทานขดลวดทุติยภูมิที่แม่นยำ โดยการกำจัดข้อผิดพลาดความต้านทานของสายนำ
รายการทดสอบสำหรับหม้อแปลงกระแส
| รายการทดสอบ |
คำอธิบาย |
| ความต้านทานขดลวดทุติยภูมิ |
วัดความต้านทาน DC ของขดลวดทุติยภูมิของ CT ด้วยวิธีสี่ขั้ว ช่วง 0~600Ω |
| คุณสมบัติการกระตุ้น |
ทดสอบเส้นโค้งคุณสมบัติแรงดัน-กระแสของ CT และหน่วยแม่เหล็กไฟฟ้า PT |
| อัตราส่วนการแปลงและขั้ว |
ตรวจสอบความแม่นยำของอัตราส่วน CT/PT และขั้วของขดลวดด้วยการทำงานด้วยปุ่มเดียว |
| ภาระทุติยภูมิ |
วัดภาระ AC ได้ถึง 1000VA ด้วยความแม่นยำ <0.5% ±0.02VA |
| ข้อผิดพลาดอัตราส่วนและข้อผิดพลาดมุม |
คำนวณข้อผิดพลาดอัตราส่วนภายใน ±0.1% และข้อผิดพลาดมุมภายใน ±5นาที |
| การทดสอบแบบผ่านกระแส |
ด้วยตัวเพิ่มแรงดันเสริม ให้เอาต์พุตสูงสุด 180A สำหรับการทดสอบแบบผ่านกระแส ณ สถานที่ |
การปฏิบัติตามมาตรฐานและหลักการทดสอบ
XHTX206 ปฏิบัติตามหลักการทดสอบวิธีความถี่ต่ำสำหรับการทดสอบคุณสมบัติการกระตุ้น ซึ่งช่วยลดแรงดันไฟฟ้าและกระแสไฟฟ้าที่ต้องการได้อย่างมาก ในขณะที่ยังคงรักษาความแม่นยำในการวัด เครื่องมือยังใช้ วิธีการคำนวณเส้นโค้งข้อผิดพลาด 10% เพื่อประเมินประสิทธิภาพของหม้อแปลงกระแสประเภทป้องกัน ช่วยให้วิศวกรตรวจสอบว่าอุปกรณ์ป้องกันจะทำงานอย่างถูกต้องภายใต้สภาวะความผิดปกติ การทดสอบทั้งหมดเป็นไปตามมาตรฐาน GB1208 (IEC60044-1), GB16847 (IEC60044-6) และ GB1207 และเครื่องมือจะเลือกมาตรฐานที่เหมาะสมโดยอัตโนมัติตามประเภทและคลาสของหม้อแปลง เพื่อให้มั่นใจถึงผลลัพธ์ที่สม่ำเสมอและทำซ้ำได้ ซึ่งได้รับการยอมรับจากสาธารณูปโภคและห้องปฏิบัติการบุคคลที่สามทั่วโลก
สำหรับโครงสร้าง CT ที่หลากหลาย รวมถึงหม้อแปลงกระแสแบบบุชชิ่ง แบบพัน และแบบหน้าต่าง ภาคผนวกของคู่มือจะมีแผนภาพการเดินสายแบบสี่ขั้วโดยละเอียด เพื่อรับประกันการเชื่อมต่อที่ถูกต้องสำหรับการวัดที่แม่นยำในทุกการกำหนดค่า ฟังก์ชันการทดสอบตัวเองของเครื่องมือจะตรวจสอบวงจรภายในและช่องทางการวัดก่อนการทดสอบ ในขณะที่ฟังก์ชันการทดสอบแบบผ่านกระแสจะตรวจสอบวงจรกระแสทั้งหมด ทำให้ XHTX206 เป็นโซลูชันการตรวจสอบที่สมบูรณ์แบบสำหรับมืออาชีพด้านการทดสอบหม้อแปลง
คำถามที่พบบ่อย
คำถามที่ 1: เครื่องวิเคราะห์ CT PT รุ่น XHTX206 ออกแบบมาสำหรับใคร?
ออกแบบมาสำหรับสาขาการบำรุงรักษาของบริษัทโครงข่ายไฟฟ้าและผู้รับเหมาวิศวกรรมส่งและจำหน่าย (EPC) ทีมงานทดสอบระบบไฟฟ้าของโรงไฟฟ้าพลังงานลมและพลังงานแสงอาทิตย์ ห้องปฏิบัติการทดสอบไฟฟ้าขององค์กรเหล็ก ซีเมนต์ และเคมี บริษัทบริการทดสอบไฟฟ้าและผู้ให้บริการเช่าอุปกรณ์ และวิทยาลัยอาชีวศึกษาด้านพลังงาน
คำถามที่ 2: สามารถทำการทดสอบอะไรได้บ้าง?
ทำการทดสอบคุณสมบัติการกระตุ้น (แรงดัน-กระแส) อัตราส่วนการแปลง ขั้ว ความต้านทานขดลวดทุติยภูมิ ภาระทุติยภูมิ ข้อผิดพลาดอัตราส่วน และข้อผิดพลาดมุมสำหรับ CT ประเภทป้องกัน ประเภทวัด และประเภท TP รวมถึงคุณสมบัติการกระตุ้น อัตราส่วน ขั้ว และการทดสอบความต้านทานขดลวดทุติยภูมิสำหรับหน่วยแม่เหล็กไฟฟ้า PT
คำถามที่ 3: เหตุใดเทคโนโลยีการแปลงความถี่จึงมีความสำคัญ?
การทดสอบแบบแปลงความถี่สร้างเส้นโค้งคุณสมบัติการกระตุ้นเต็มรูปแบบและเส้นโค้งข้อผิดพลาด 10% โดยใช้เอาต์พุตเพียง 180Vrms และกระแส 12Arms แต่สามารถจัดการ CT ที่มีจุดหักเหได้ถึง 60kV โดยไม่จำเป็นต้องใช้ตัวเพิ่มแรงดันขนาดใหญ่และแหล่งกระแสขนาดใหญ่
คำถามที่ 4: สามารถตรวจสอบ CT ณ สถานที่ได้โดยไม่ต้องใช้หม้อแปลงมาตรฐานหรือไม่?
ใช่ สามารถตรวจสอบหม้อแปลงกระแส ณ สถานที่ได้โดยไม่ต้องใช้ CT มาตรฐาน ตัวเพิ่มแรงดัน กล่องโหลด เครื่องควบคุมแรงดัน หรือสายเคเบิลกระแสหนัก โดยให้ข้อผิดพลาดอัตราส่วนภายใน ±0.1% และข้อผิดพลาดมุมภายใน ±5นาที ซึ่งเพียงพอสำหรับการทดสอบภาคสนาม CT คลาส 0.2S
คำถามที่ 5: อุปกรณ์เสริม บรรจุภัณฑ์ และเงื่อนไขการจัดส่งมีอะไรบ้าง?
มีตัวเพิ่มกระแสเฉพาะรุ่นเสริมสำหรับทดสอบแบบผ่านกระแส 180A เครื่องมือจัดส่งในบรรจุภัณฑ์ไม้ภายใน 5-8 วันทำการ โดยชำระเงินแบบ T/T และมี MOQ 1 ชุด
