| สถานที่กำเนิด: | ซีอาน มณฑลส่านซี ประเทศจีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | ISO CE |
| หมายเลขรุ่น: | เอ็กซ์เอชทีเอ็กซ์206 |

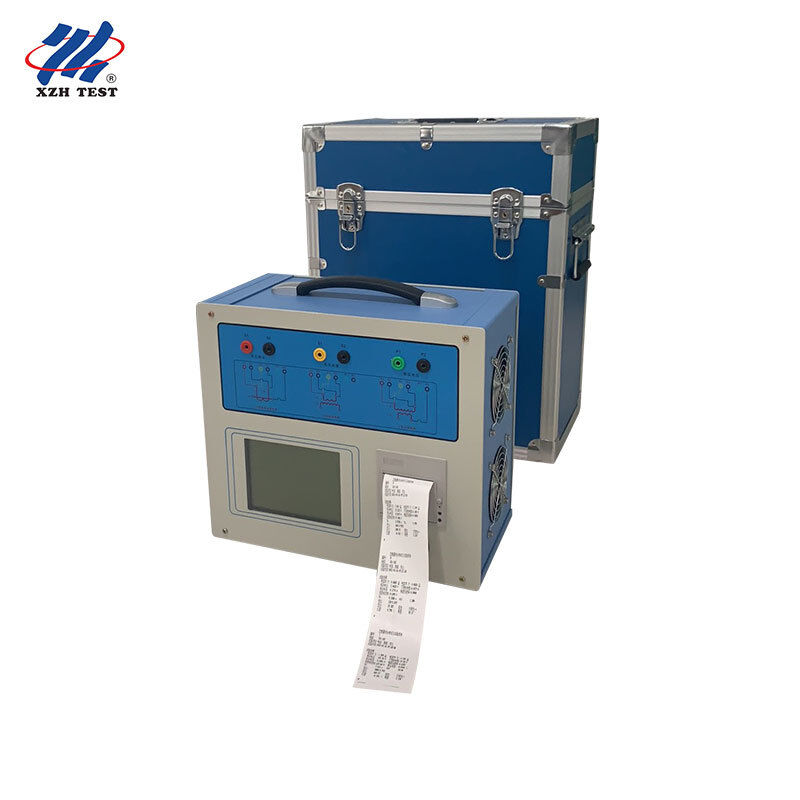

เครื่องทดสอบ PT CT XHTX206 เป็นเครื่องวิเคราะห์ลักษณะของทรานฟอร์เมอร์ที่ครบวงจรสําหรับอุตสาหกรรมพลังงานสร้างขึ้นบนแพลตฟอร์ม DSP และ FPGA ที่มีประสิทธิภาพสูง พร้อมเทคโนโลยีการทดสอบการแปลงความถี่ที่ทันสมัยมันครอบคลุมลักษณะการตื่นเต้น (โวลต์-แอมเปอร์) อัตราการแปลง, polarity, ความต้านทานการล่อระดับสอง, ความจุระดับสอง, ความผิดพลาดอัตราและความผิดพลาดมุมในการทดสอบสําหรับชั้นป้องกันเครื่องแปลงกระแสไฟฟ้าชั้นวัดและชั้น TP, และสนับสนุนลักษณะการตื่นเต้น, อัตราการแปลง, ความขั้ว, ความต้านทานการล่อระดับสองและการทดสอบความผิดพลาดอัตราสําหรับหน่วยไฟฟ้า PT.ในฐานะเครื่องมือรุ่นใหม่ที่พัฒนาผ่านการวิจัยตลาดและการศึกษาทฤษฎีอย่างกว้างขวาง, มันแทนการผสมผสานแบบดั้งเดิมของเครื่องแปลงสัดส่วนแปรปรวน, เครื่องแปลง step-up และเครื่องขยายกระแสไฟฟ้า, ส่งผลให้มีการอัตโนมัติสูงขึ้นความมั่นคงที่ดีขึ้นและมีประสิทธิภาพในการทดสอบที่ดีขึ้นอย่างมากสําหรับการตรวจสอบแทรนฟอร์มมืออาชีพ.
| ปริมาตร | รายละเอียด |
|---|---|
| วัตถุทดสอบ | CT (การป้องกัน / การวัด / ประเภท TP), PT หน่วยแม่เหล็กไฟฟ้า |
| ผลิต | 0 ~ 180Vrms, 12Arms, 36A (สูงสุด) |
| ความแม่นยําของแรงดัน | ± 0.2% |
| ระยะความละเอียด CT | 1 ~ 40000 (1 ~ 2000 < 0.1%; 2000 ~ 5000 < 0.2%; 5000 ~ 35000 < 0.5%) |
| ระยะ PT Ratio | 1 ~ 35000 |
| การวัดระยะ | ความแม่นยํา ± 5 นาที ความละเอียด 0.5 นาที |
| ความต้านทานการลวดแบบรอง | 0 ~ 600Ω, < 0.5% ± 2mΩ |
| การวัดภาระ AC | 0 ~ 1000VA, < 0.5% ± 0.02VA |
| พลังงาน | AC220V ± 10%, 50Hz |
| สถานที่ทํางาน | -10 ~ 50 °C ความชื้น ≤ 90% |
| ขนาด / น้ําหนัก | 365 × 290 × 153 มม / < 10 กิโลกรัม |
ด้วยความสามารถในการทดสอบ CT/PT ที่ครบถ้วน เทคโนโลยีการแปลงความถี่ และการรายงานอัตโนมัติXHTX206 ให้ความแม่นยําในห้องปฏิบัติการและความสะดวกสบายในสนามสําหรับการวิเคราะห์ลักษณะของแปลงการทดสอบตัวเองและการทดสอบการไหลผ่านที่พัฒนาของอุปกรณ์ยังขยายความคุ้มค่าของมันให้กับทีมการใช้งานทําให้สามารถตรวจสอบทั้งหมดของโซ่การวัดทั้งหมด ก่อนการเริ่มการทดสอบอย่างเป็นทางการ.
| สินค้าทดสอบ | คําอธิบาย |
|---|---|
| ความต้านทานการลวดแบบรอง | การวัดความต้านทาน DC ของ CT การล่อระดับรองด้วยวิธีสี่ปลาย ระยะ 0 ~ 600Ω |
| ลักษณะของการตื่นเต้น | การทดสอบเส้นโค้งลักษณะ volt-ampere ของหน่วยไฟฟ้าแม่เหล็ก CT และ PT |
| อัตราการแปลงและขั้วโลก | ตรวจสอบความแม่นยําของ CT / PT อัตราส่วนและ polarity วงกลมด้วยการทํางานหนึ่งคีย์ |
| ภาระที่สอง | การวัดแรงอัด AC ถึง 1000VA ด้วยความแม่นยํา < 0.5% ± 0.02VA |
| ความผิดพลาดของอัตราและความผิดพลาดของมุม | คํานวณความผิดพลาดของอัตราส่วนภายใน ± 0.1% และความผิดพลาดของมุมภายใน ± 5 นาที |
| การทดสอบการไหลผ่าน | พร้อมเครื่องขยายตัว optional, การออกสูงสุด 180A สําหรับการทดสอบการไหลผ่านในสถานที่ |
XHTX206 ตามหลักการทดสอบวิธีความถี่ต่ําสําหรับการทดสอบลักษณะการตื่นเต้นซึ่งลดความกระชับกําลังและกระแสการทดสอบที่ต้องการลงอย่างมาก โดยยังคงรักษาความแม่นยําของการวัดอุปกรณ์ยังนําวิธีการคํานวณเส้นโค้งความผิดพลาด 10% มาประเมินผลการทํางานของเครื่องแปลงกระแสไฟฟ้าประเภทป้องกันช่วยช่างตรวจสอบว่าอุปกรณ์ป้องกันจะทํางานอย่างถูกต้องในสภาพผิดปกติ. การทดสอบทั้งหมดสอดคล้องกับมาตรฐาน GB1208 (IEC60044-1), GB16847 (IEC60044-6) และ GB1207 และเครื่องมือจะเลือกมาตรฐานที่เหมาะสมโดยอัตโนมัติตามประเภทและประเภทของทรานฟอร์มการประกันความสอดคล้อง, ผลลัพธ์ที่สามารถซ้ําได้ ที่ได้รับการยอมรับจากบริษัทสาธารณะและห้องปฏิบัติการของผู้บริโภคต่าง ๆ ทั่วโลก
สําหรับโครงสร้าง CT หลากหลายประเภท รวมถึงเครื่องแปลงกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสรับประกันการเชื่อมต่อที่ถูกต้องเพื่อการวัดที่แม่นยําในทุกการตั้งค่า.ฟังก์ชันการทดสอบตัวเองของเครื่องแสดงผลตรวจสอบวงจรภายในและช่องการวัดก่อนการทดสอบ ในขณะที่ฟังก์ชันการทดสอบการไหลผ่านตรวจสอบวงจรกระแสทั้งหมดทําให้ XHTX206 เป็นคําตอบการตรวจสอบที่สมบูรณ์แบบสําหรับมืออาชีพในการทดสอบแปลง.
