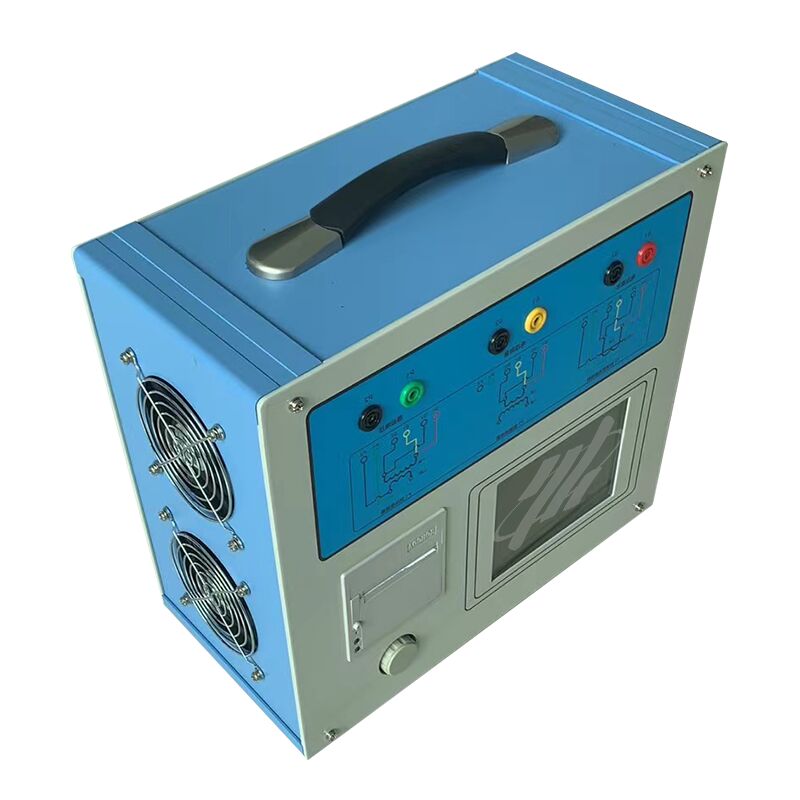

เครื่องทดสอบคุณลักษณะเฉพาะของหม้อแปลง XHTX206 เป็นอุปกรณ์อเนกประสงค์ที่ตอบสนองความต้องการในการทดสอบทั้งหมดของ CTs ที่หลากหลาย (รวมถึงคลาสป้องกัน - คลาสการวัด - คลาส TP) — ครอบคลุมคุณลักษณะการกระตุ้น (โวลต์ - แอมแปร์) อัตราส่วนการแปลง ขั้ว ความต้านทานของขดลวดทุติยภูมิ โหลดทุติยภูมิ ข้อผิดพลาดของอัตราส่วน และข้อผิดพลาดของมุม นอกจากนี้ยังรองรับการทดสอบคุณลักษณะการกระตุ้น อัตราส่วนการแปลง ขั้ว ความต้านทานของขดลวดทุติยภูมิ และข้อผิดพลาดของอัตราส่วนสำหรับหน่วยแม่เหล็กไฟฟ้าของ PT ทุกประเภท
เทคโนโลยีการทดสอบการแปลงความถี่ช่วยให้การวัดเส้นโค้งลักษณะเฉพาะและข้อผิดพลาดมีความแม่นยำ โดยมีแรงดันไฟฟ้าจุดเปลี่ยนสูงสุด 60kV
คำนวณและแสดงแรงดันไฟฟ้า/กระแสไฟฟ้าจุดเปลี่ยน เส้นโค้งข้อผิดพลาด และพารามิเตอร์การทดสอบที่สำคัญทั้งหมดโดยอัตโนมัติ
อินเทอร์เฟซแบบไดนามิกสำหรับการตั้งค่าพารามิเตอร์และคำแนะนำการเดินสายไฟ ช่วยขจัดความสับสนในการใช้งาน
การควบคุมเมาส์โฟโตอิเล็กทริกแบบหมุนช่วยให้การทำงานราบรื่นและมีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค
☆ เอาต์พุต: 0–180Vrms, 12Arms, 36A (สูงสุด) ±0.2%
☆ การวัด: อัตราส่วนการแปลง: 0–2000 ±0.1%; 2000–5000 ±0.2%; 5000–35000 ±0.5%
ความต้านทาน: 0–600Ω ±(0.5%R+2mΩ)
เฟส: ความละเอียด 0.5min ±5min
โหลด: 0–1000VA ±(0.5%R+0.02VA)
☆ แหล่งจ่ายไฟ: AC220V±10%, 50Hz
