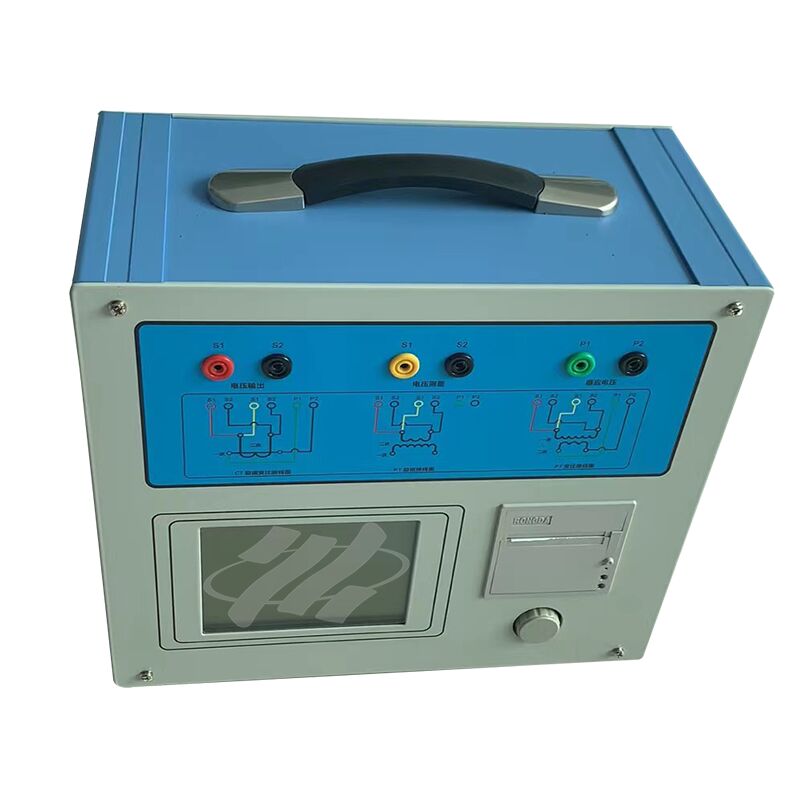

เครื่องทดสอบคุณลักษณะเฉพาะแบบครบวงจรของหม้อแปลง XHTX206 ได้รับการออกแบบมาเพื่อทำการทดสอบแบบเต็มรูปแบบสำหรับหม้อแปลงกระแสไฟฟ้า (CT) ประเภทต่างๆ รวมถึงรุ่นป้องกัน - คลาส, การวัด - คลาส และ TP - คลาส ขอบเขตการทดสอบครอบคลุมลักษณะการกระตุ้น (หรือที่เรียกว่าลักษณะโวลต์ - แอมแปร์), อัตราส่วนการแปลง, ขั้ว, ความต้านทานของขดลวดทุติยภูมิ, โหลดทุติยภูมิ, ข้อผิดพลาดของอัตราส่วน และข้อผิดพลาดของมุม นอกจากนี้ เครื่องทดสอบนี้ยังสามารถใช้สำหรับการทดสอบลักษณะการกระตุ้น, อัตราส่วนการแปลง, ขั้ว, ความต้านทานของขดลวดทุติยภูมิ และข้อผิดพลาดของอัตราส่วนของหน่วยแม่เหล็กไฟฟ้าของหม้อแปลงไฟฟ้า (PT) ทุกประเภท
ใช้วิธีการแปลงความถี่เพื่อทดสอบเส้นโค้งลักษณะเฉพาะและเส้นโค้งข้อผิดพลาด โดยแรงดันไฟฟ้าจุดเปลี่ยนสูงถึง 60kV
แสดงผลข้อมูลสำคัญโดยอัตโนมัติ เช่น แรงดันไฟฟ้า/กระแสไฟฟ้าจุดเปลี่ยน, เส้นโค้งข้อผิดพลาด และพารามิเตอร์การทดสอบต่างๆ
แสดงผลการตั้งค่าพารามิเตอร์แบบไดนามิกและแสดงผังการเดินสายไฟเสริมแบบเรียลไทม์เพื่อความสะดวกในการใช้งาน
ติดตั้งเมาส์โฟโตอิเล็กทริกแบบหมุนสำหรับการใช้งานที่ง่าย รวดเร็ว และเป็นมิตรกับผู้ใช้
พารามิเตอร์ทางเทคนิค
เอาต์พุต: 0–180Vrms, 12Arms, 36A (สูงสุด) ±0.2%
การวัด: การแปลง
อัตราส่วน: 0–2000 ±0.1%; 2000–5000 ±0.2%; 5000–35000 ±0.5%, ความต้านทาน: 0–600Ω ±(0.5%R+2mΩ),
เฟส: ความละเอียด 0.5min ±5min, โหลด: 0–1000VA ±(0.5%R+0.02VA)
แหล่งจ่ายไฟ: AC220V±10%, 50Hz
