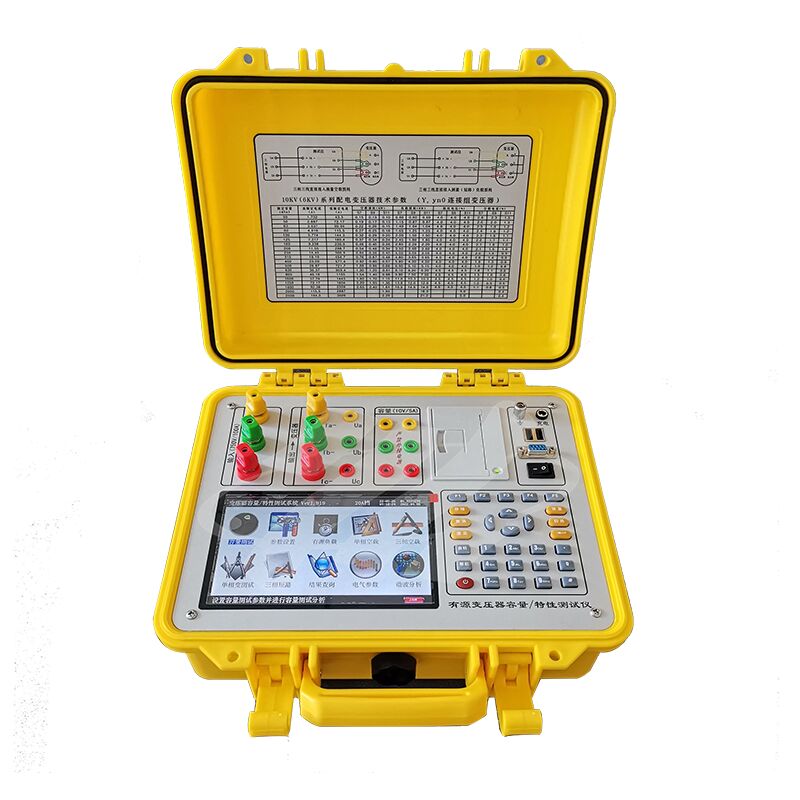

เครื่องทดสอบความจุหม้อแปลงไฟฟ้าสามเฟสกำลังสูง

ภาพรวมผลิตภัณฑ์

เครื่องทดสอบลักษณะเฉพาะของหม้อแปลงไฟฟ้าซีรีส์ XHTX1318 เป็นเครื่องมือที่มีความแม่นยำสูงที่ออกแบบมาเพื่อวัดพารามิเตอร์ลักษณะเฉพาะของหม้อแปลงไฟฟ้า รวมถึงกำลังไฟฟ้า ประสิทธิภาพการทำงานขณะไม่มีโหลด และประสิทธิภาพการทำงานขณะมีโหลด ทำหน้าที่เป็นโซลูชันแบบบูรณาการที่รวมเครื่องทดสอบกำลังไฟฟ้าของหม้อแปลงไฟฟ้าและเครื่องทดสอบพารามิเตอร์ลักษณะเฉพาะของหม้อแปลงไฟฟ้า อุปกรณ์นี้สามารถทำการวัดพารามิเตอร์ความถี่กำลังไฟฟ้าแบบเต็มช่วงได้อย่างแม่นยำสำหรับหม้อแปลงไฟฟ้าประเภทต่างๆ เช่น กำลังไฟฟ้า ประเภทรุ่น กระแสไฟฟ้าขณะไม่มีโหลด การสูญเสียขณะไม่มีโหลด การสูญเสียไฟฟ้าลัดวงจร (โหลด) และแรงดันไฟฟ้าอิมพีแดนซ์

คุณสมบัติการทำงาน:
★ 1. วัดกำลังไฟฟ้าของหม้อแปลงไฟฟ้าจำหน่ายต่างๆ ได้อย่างแม่นยำ การวัดแบบพาสซีฟ สะดวกและแม่นยำ

★ 2. แหล่งจ่ายไฟในตัว สร้างแหล่งจ่ายไฟทดสอบสามเฟสกำลังสูงโดยอัตโนมัติ

★ 3. วัดกระแสไฟฟ้าขณะไม่มีโหลด การสูญเสียขณะไม่มีโหลด แรงดันไฟฟ้าลัดวงจร และการสูญเสียไฟฟ้าลัดวงจรของหม้อแปลงไฟฟ้าประเภทต่างๆ

★ 4.  ระบุรุ่นของหม้อแปลงไฟฟ้าที่ทดสอบได้อย่างแม่นยำผ่านการทดสอบขณะไม่มีโหลด รวมถึง: S7, S9, S11, S13, S15, S20, S21, S22, S25 แบบแช่น้ำมัน; SCB9, SCB10, SCB11, SCB12, SCB13, SCB14, SCB15, SCB17, SCB18, SCB19 แบบแห้ง และหม้อแปลงไฟฟ้าประเภทอื่นๆ

★ 5. ดำเนินการแก้ไขการบิดเบือนรูปคลื่น การแก้ไขอุณหภูมิ (มีสองวิธี: การแก้ไขอุณหภูมิแบบง่ายและการแก้ไขการสูญเสียเพิ่มเติมแยกกัน) การแก้ไขแรงดันไฟฟ้า (การทดสอบขณะไม่มีโหลดภายใต้แรงดันไฟฟ้าที่ไม่ระบุ) และการแก้ไขกระแสไฟฟ้า (การทดสอบไฟฟ้าลัดวงจรภายใต้สภาวะกระแสไฟฟ้าที่ไม่ระบุ) โดยอัตโนมัติ ซึ่งเหมาะสำหรับหน่วยงานที่ไม่มีเงื่อนไขในการทดสอบไฟฟ้าลัดวงจรของหม้อแปลงไฟฟ้าที่มีกำลังไฟฟ้าขนาดใหญ่

★ 6. วัดเนื้อหาฮาร์มอนิกที่ 2 ถึง 32 และการบิดเบือนฮาร์มอนิกรวมของแรงดันไฟฟ้าและกระแสไฟฟ้า

★ 7. ดำเนินการวิเคราะห์เวกเตอร์อย่างง่ายและวาดไดอะแกรมเวกเตอร์

★ 8. แสดงไดอะแกรมรูปคลื่นของพารามิเตอร์ไฟฟ้าต่างๆ ทำหน้าที่เป็นออสซิลโลสโคป

★ 9. ช่วงแรงดันไฟฟ้ากว้าง: สามารถวัดแรงดันไฟฟ้าสูงสุดได้ถึง 750V ทำให้มั่นใจได้ถึงความแม่นยำโดยไม่ต้องเปลี่ยนช่วง ป้องกันความเสียหายต่อเครื่องมือเนื่องจากการเลือกช่วงแรงดันไฟฟ้าที่ไม่ถูกต้อง

★ 10. ช่วงกระแสไฟฟ้าแบ่งออกเป็นช่วงสูงและต่ำ ทำให้มั่นใจได้ถึงช่วงการวัดสูงสุด 100A และการวัดแอมพลิจูดระดับมิลลิโวลต์ได้อย่างแม่นยำ ตอบสนองความต้องการในการวัดแรงดันไฟฟ้าอิมพีแดนซ์ PT

★ 11. ช่วงการวัดกำลังไฟฟ้า: 20kVA~800000kVA (หม้อแปลงไฟฟ้าสามเฟส)

5kVA~100000kVA (หม้อแปลงไฟฟ้าเฟสเดียว)

★ 12. ฟังก์ชันแสดงเปอร์เซ็นต์พลังงานแบตเตอรี่ที่เหลืออยู่ ไม่ใช่แค่สัญญาณเตือนแบตเตอรี่เหลือน้อยแบบง่ายๆ ★ 13. หน้าจอ LCD สีขนาดใหญ่ ความสว่างสูง เมนูตัวอักษรจีนเต็มรูปแบบและข้อความแจ้งการทำงานช่วยให้การโต้ตอบระหว่างมนุษย์กับเครื่องจักรเป็นมิตรกับผู้ใช้ ปุ่มสัมผัสซิลิโคนนำไฟฟ้าทำให้การทำงานง่ายขึ้นและยืดอายุการใช้งานของปุ่ม

★ 14. ผู้ใช้สามารถพิมพ์ข้อมูลการทดสอบได้ตลอดเวลาโดยใช้เครื่องพิมพ์ขนาดเล็ก

★ 15. ฟังก์ชันจัดเก็บผลการทดสอบ สามารถจัดเก็บข้อมูลการทดสอบกำลังไฟฟ้าได้ 200 ชุด

พารามิเตอร์ทางเทคนิค
☆ 1. ลักษณะเฉพาะของอินพุต

ส่วนที่ใช้งาน:

ช่วงการวัดแรงดันไฟฟ้า: 0~10V

ช่วงการวัดกระแสไฟฟ้า: 0~10A

ส่วนพาสซีฟ:

ช่วงการวัดแรงดันไฟฟ้า: 0~750V ช่วงกว้าง

ช่วงการวัดกระแสไฟฟ้า: 0~20A~100A ช่วงคู่ภายใน เลือกอัตโนมัติหรือเลือกด้วยตนเอง

☆ 2. ความแม่นยำ

แรงดันไฟฟ้า: ±0.2%

กระแสไฟฟ้า: ±0.2%

กำลังไฟฟ้า: ±0.2% (CosΦ>0.2), ±0.3% (0.02

☆ 3. อุณหภูมิในการทำงาน: -25℃~ +65℃

☆ 4. แหล่งจ่ายไฟชาร์จ: AC 160V~260V

☆ 5. ฉนวน: ⑴, ความต้านทานฉนวนระหว่างขั้วอินพุตแรงดันไฟฟ้าและกระแสไฟฟ้าและตัวเครื่อง ≥100MΩ.

⑵, ขั้วอินพุตกำลังไฟฟ้าทำงานและตัวเครื่องทนต่อความถี่กำลังไฟฟ้า 2kV (RMS) เป็นเวลา 1 นาที
