XHBX1502
หลังจากออกแบบและผลิตหม้อแปลงแล้ว ขดลวดและโครงสร้างภายในจะถูกตรึงไว้ สำหรับขดลวดหม้อแปลงแบบหลายขดลวด พิกัดแรงดันไฟฟ้าและวิธีการพันที่เหมือนกันจะแปลเป็นพารามิเตอร์คงที่ (Ci, Li) ซึ่งล็อกลักษณะเฉพาะของโดเมนความถี่ของแต่ละขดลวด ด้วยเหตุนี้ สเปกตรัมความถี่ของขดลวดสามเฟสจึงสามารถเปรียบเทียบได้อย่างมีประสิทธิภาพ
พารามิเตอร์การกระจายของขดลวดหม้อแปลงจะเปลี่ยนไปเมื่อเกิดการลัดวงจรระหว่างขดลวด/เฟสต่อเฟสระหว่างการทดสอบ ขดลวดเคลื่อนที่เนื่องจากผลกระทบจากการขนส่ง หรือแรงแม่เหล็กไฟฟ้าทำให้ขดลวดเสียรูปทรงระหว่างการทำงานลัดวงจร/ความผิดปกติ การเปลี่ยนแปลงเหล่านี้รบกวนลักษณะเฉพาะของโดเมนความถี่ดั้งเดิมของหม้อแปลง รวมถึงความผันผวนของแอมพลิจูดการตอบสนองความถี่และการชดเชยความถี่เรโซแนนซ์ เครื่องทดสอบขดลวดหม้อแปลงของเรา ซึ่งออกแบบโดยใช้การวิเคราะห์การตอบสนอง เป็นเครื่องมือที่ไม่ทำลายที่ทันสมัยสำหรับการตรวจจับความผิดปกติภายในหม้อแปลง ซึ่งใช้ได้กับหม้อแปลงไฟฟ้า 63kV–500kV
เครื่องทดสอบนี้จะวัดปริมาณว่าพารามิเตอร์ขดลวดหม้อแปลงตอบสนองอย่างไรในย่านความถี่ต่างๆ โดยจะประเมินขอบเขตของการเสียรูปภายในของขดลวดโดยการประเมินขนาดการเปลี่ยนแปลงพารามิเตอร์ แอมพลิจูด/ภูมิภาคการเปลี่ยนแปลงการตอบสนองความถี่ และรูปแบบแนวโน้ม ด้วยข้อมูลเชิงลึกเหล่านี้ ผู้ใช้สามารถระบุได้อย่างรวดเร็วว่าหม้อแปลงได้รับความเสียหายอย่างรุนแรงและจำเป็นต้องยกเครื่องหรือไม่
คุณสมบัติของวิธีตอบสนองความถี่:

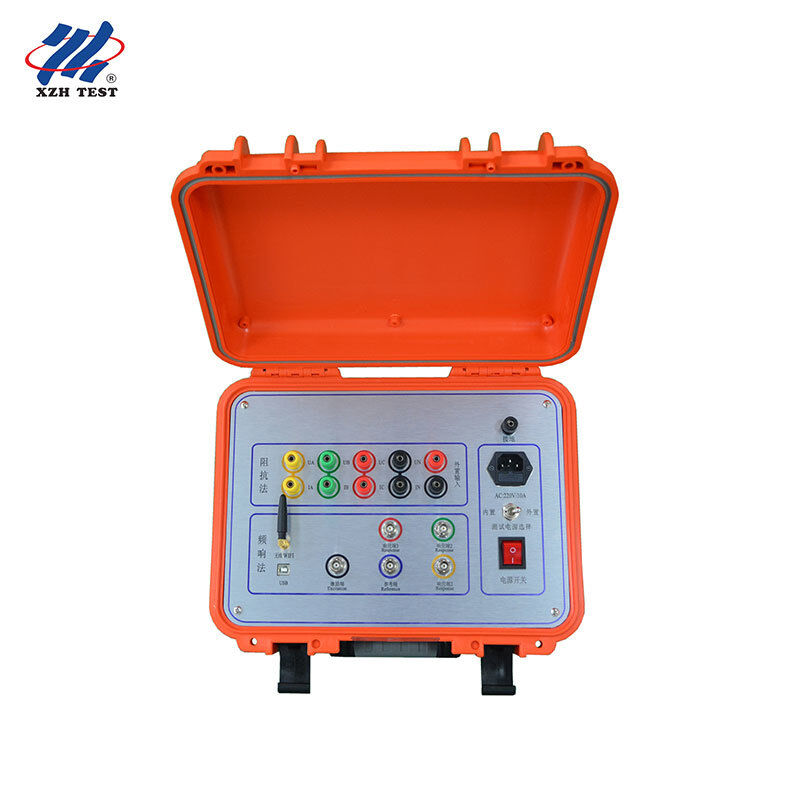

1. เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลงประกอบด้วยหน่วยวัดและซอฟต์แวร์วิเคราะห์ หน่วยวัดถูกควบคุมโดยไมโครคอมพิวเตอร์ชิปเดี่ยวความเร็วสูงและประกอบด้วยการสร้างสัญญาณและการวัดสัญญาณ หน่วยวัดเชื่อมต่อกับแท็บเล็ตหรือแล็ปท็อปผ่านอินเทอร์เฟซ USB
2. ในระหว่างการทดสอบ จำเป็นต้องถอดเฉพาะบัสบาร์เชื่อมต่อของหม้อแปลงออกเท่านั้น การทดสอบทั้งหมดสามารถทำได้โดยไม่ต้องยกฝาครอบหม้อแปลงหรือถอดประกอบ
3. เครื่องมือนี้มีระบบการวัดการกวาดความถี่เชิงเส้นหลายแบบ โดยมีช่วงการกวาดความถี่สูงถึง 10MHz ช่วงเวลาการกวาดความถี่สามารถตั้งค่าเป็น 0.25kHz, 0.5kHz และ 1kHz ซึ่งให้การวิเคราะห์การเสียรูปของหม้อแปลงโดยละเอียดมากขึ้น
4. เครื่องมือนี้มีความชาญฉลาดและใช้งานง่าย พร้อมคุณสมบัติต่างๆ เช่น การปรับช่วงอัตโนมัติและการปรับความถี่ในการสุ่มตัวอย่างอัตโนมัติ
5. ซอฟต์แวร์ใช้แพลตฟอร์ม Windows และเข้ากันได้กับระบบ Windows 98/2000/WinXP/Windows 7 ซึ่งช่วยให้ผู้ใช้มีอินเทอร์เฟซการแสดงผลที่สะดวกและเป็นมิตรกับผู้ใช้มากขึ้น
6. มีการวิเคราะห์เปรียบเทียบเส้นโค้งประวัติศาสตร์ ทำให้สามารถโหลดเส้นโค้งประวัติศาสตร์หลายเส้นพร้อมกันเพื่อสังเกตได้ สามารถเลือกเส้นโค้งใดก็ได้สำหรับการวิเคราะห์แนวนอนและแนวตั้ง มีระบบการวิเคราะห์และการวินิจฉัยอัจฉริยะของผู้เชี่ยวชาญที่สามารถวินิจฉัยสถานะของขดลวดหม้อแปลงได้โดยอัตโนมัติ สามารถโหลดเส้นโค้งได้หกเส้นพร้อมกัน คำนวณพารามิเตอร์ที่เกี่ยวข้องสำหรับแต่ละเส้นโค้งโดยอัตโนมัติ วินิจฉัยการเสียรูปของขดลวดโดยอัตโนมัติ และให้ข้อสรุปอ้างอิงการวินิจฉัย
7. ซอฟต์แวร์มีฟังก์ชันการจัดการที่มีประสิทธิภาพ โดยคำนึงถึงความต้องการในการใช้งานในสถานที่อย่างเต็มที่ โดยจะบันทึกพารามิเตอร์สภาพแวดล้อมโดยอัตโนมัติเพื่อเป็นพื้นฐานสำหรับการวินิจฉัยการเสียรูปของขดลวดหม้อแปลง ข้อมูลการวัดจะถูกบันทึกโดยอัตโนมัติ และมีฟังก์ชันการพิมพ์สี ทำให้ผู้ใช้สามารถสร้างรายงานการทดสอบได้อย่างสะดวก
8. ซอฟต์แวร์ใช้งานง่ายมาก ตัวเลือกการวัดส่วนใหญ่เป็นตัวเลือกที่เลือกได้ สามารถบันทึกพารามิเตอร์หม้อแปลงโดยละเอียดสำหรับการอ้างอิงการวินิจฉัยและไม่จำเป็นต้องป้อนในสถานที่ สามารถเพิ่มหรือแก้ไขข้อมูลในภายหลัง ทำให้ใช้งานได้สะดวกยิ่งขึ้น
9. ซอฟต์แวร์มีความชาญฉลาดสูง หลังจากเชื่อมต่อสัญญาณอินพุตและเอาต์พุตและตั้งค่าพารามิเตอร์เงื่อนไขแล้ว งานวัดทั้งหมดสามารถทำได้ สามารถเปิดเส้นโค้งรูปคลื่นประวัติศาสตร์ได้ตลอดเวลาในระหว่างการวัดเพื่อเปรียบเทียบและสังเกต และสามารถหยุดการวัดได้ตลอดเวลา
10. เวลาที่ใช้ในการวัดแต่ละเฟสน้อยกว่า 60 วินาที เวลาทั้งหมดที่ใช้ในการวัดการเสียรูปของขดลวดของหม้อแปลงไฟฟ้าที่มีขดลวดสูง กลาง และต่ำ (โดยไม่คำนึงถึงความจุและระดับแรงดันไฟฟ้า) ไม่เกิน 10 นาที 11. เมื่อทำการวัดหม้อแปลง บุคลากรการเดินสายสามารถจัดเรียงสายนำสัญญาณอินพุตและเอาต์พุตได้อย่างอิสระโดยไม่ส่งผลกระทบต่อผลการวัด บุคลากรการเดินสายสามารถอยู่บนถังน้ำมันหม้อแปลงได้ ทำให้ไม่จำเป็นต้องปีนลงมา จึงช่วยลดความเข้มข้นของแรงงาน
