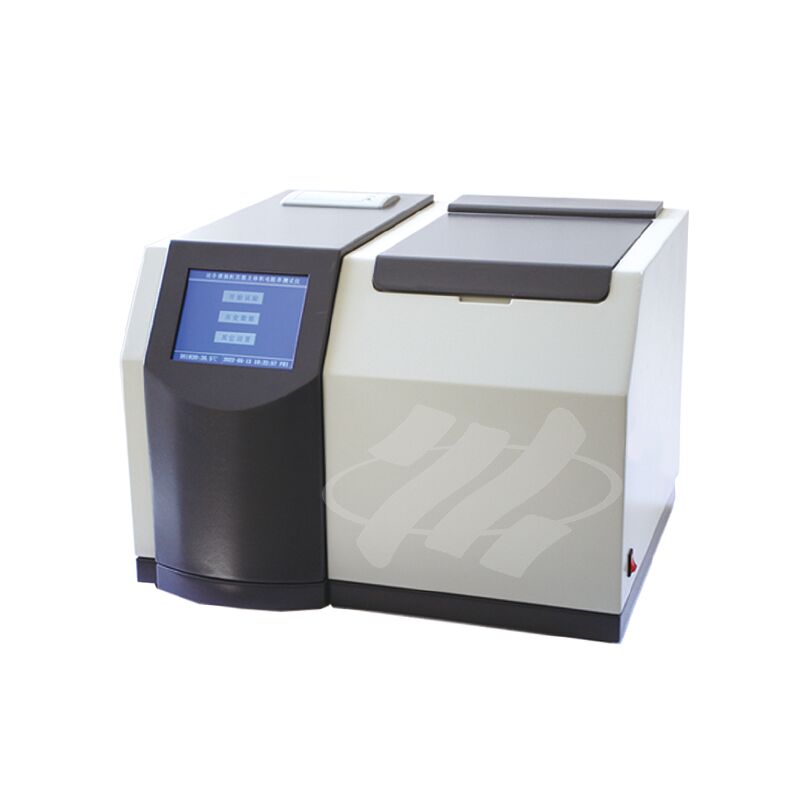

เครื่องทดสอบน้ำมันฉนวนไฟฟ้าแบบโครงสร้างสามขั้ว

XHYS101

เครื่องทดสอบการสูญเสียไดอิเล็กทริกของน้ำมันฉนวนได้รับการออกแบบมาเพื่อวัดค่าการสูญเสียไดอิเล็กทริก ค่าคงที่ไดอิเล็กทริก และความต้านทานจำเพาะของปริมาตรของของเหลวฉนวนที่ใช้ในอุปกรณ์ไฟฟ้ากำลัง โดยใช้เทคโนโลยีไมโครคอมพิวเตอร์ชิปเดียว เครื่องมือนี้จะดำเนินการตามลำดับการทำงานทั้งหมดโดยอัตโนมัติ รวมถึงการเพิ่มอุณหภูมิ การควบคุมอุณหภูมิ การสุ่มตัวอย่างข้อมูล การคำนวณ การแสดงผล การพิมพ์ และการจัดเก็บข้อมูล

ลักษณะเฉพาะของประสิทธิภาพ:

(1) ถ้วยน้ำมันใช้โครงสร้างสามขั้วไฟฟ้าที่สอดคล้องกับมาตรฐานแห่งชาติ GB/T5654-2007 โดยมีระยะห่างระหว่างขั้วไฟฟ้า 2 มม. ซึ่งช่วยขจัดอิทธิพลของความจุจรจัดและการรั่วไหลต่อผลการทดสอบการสูญเสียไดอิเล็กทริก

(2) เครื่องมือใช้การให้ความร้อนแบบเหนี่ยวนำความถี่กลางและอัลกอริธึมการควบคุมอุณหภูมิ PID วิธีการให้ความร้อนนี้มีข้อดีคือไม่มีการสัมผัสระหว่างถ้วยน้ำมันกับองค์ประกอบความร้อน การให้ความร้อนสม่ำเสมอ ความเร็วสูง และการควบคุมที่สะดวก ทำให้มั่นใจได้ว่าอุณหภูมิจะถูกควบคุมอย่างเข้มงวดภายในช่วงข้อผิดพลาดของอุณหภูมิที่ตั้งไว้ล่วงหน้า

(3) ตัวเก็บประจุมาตรฐานภายในเป็นตัวเก็บประจุสามขั้วไฟฟ้าที่เติมก๊าซ SF6 การสูญเสียไดอิเล็กทริกและความจุของตัวเก็บประจุนี้ไม่ได้รับผลกระทบจากอุณหภูมิและความชื้นโดยรอบ ทำให้มั่นใจได้ถึงความแม่นยำของเครื่องมือแม้หลังจากใช้งานเป็นเวลานาน

(4) ฟังก์ชันการป้องกันที่ครอบคลุม ในกรณีที่มีแรงดันไฟฟ้าเกิน กระแสไฟฟ้าเกิน หรือไฟฟ้าลัดวงจรแรงดันสูง เครื่องมือสามารถตัดแรงดันไฟฟ้าสูงได้อย่างรวดเร็วและส่งข้อความเตือน นอกจากนี้ยังมีการส่งข้อความเตือนหากเซ็นเซอร์อุณหภูมิทำงานผิดปกติหรือไม่เชื่อมต่อ

มีการติดตั้งรีเลย์จำกัดอุณหภูมิในเตาให้ความร้อนแบบเหนี่ยวนำความถี่กลาง เมื่ออุณหภูมิเกิน 120 องศาเซลเซียส รีเลย์จะปล่อยและหยุดการให้ความร้อน

(5) การตั้งค่าพารามิเตอร์การทดสอบที่สะดวก ช่วงการตั้งค่าอุณหภูมิ: 40~120℃, ช่วงการตั้งค่าแรงดันไฟฟ้า AC:

200~2200V, ช่วงการตั้งค่าแรงดันไฟฟ้า DC: 0~500V

(6)  ใช้จอแสดงผลแบบสัมผัส LCD TFT สีเต็มรูปแบบขนาดใหญ่เพื่อการแสดงผลที่ชัดเจน ด้วยการตั้งค่าที่ง่าย เครื่องมือสามารถทำการทดสอบโดยอัตโนมัติและจัดเก็บและพิมพ์ผลการทดสอบโดยอัตโนมัติ

(7) นาฬิกาเรียลไทม์ในตัว สามารถบันทึก แสดงผล และพิมพ์วันที่และเวลาของการทดสอบพร้อมกับผลการทดสอบ

(8) ฟังก์ชันการสอบเทียบถ้วยขั้วไฟฟ้าเปล่า วัดค่าความจุและตัวประกอบการสูญเสียไดอิเล็กทริกของถ้วยขั้วไฟฟ้าเปล่าเพื่อตรวจสอบสถานะการทำความสะอาดและการประกอบของถ้วยขั้วไฟฟ้าเปล่า ข้อมูลการสอบเทียบจะถูกบันทึกโดยอัตโนมัติเพื่ออำนวยความสะดวกในการคำนวณค่าคงที่ไดอิเล็กทริกสัมพัทธ์และความต้านทาน DC

(9) เครื่องมือนี้ใช้แพลตฟอร์ม RAM9 ซึ่งให้ความแม่นยำและความเร็วในการทดสอบสูง

ข้อมูลจำเพาะทางเทคนิค

☆ แรงดันไฟฟ้า: AC 220V±10%

☆ ความถี่: 50Hz/60Hz ±1%

☆ ช่วงการวัด: ความจุ: 5pF～200pF

ค่าคงที่ไดอิเล็กทริกสัมพัทธ์: 1.000～30.000

ตัวประกอบการสูญเสียไดอิเล็กทริก: 0.00001～100

ความต้านทาน DC: 2.5 MΩm～20 TΩm

ความแม่นยำในการวัด: ค่าคงที่ไดอิเล็กทริกสัมพัทธ์: ±(1～10)% ของการอ่าน

ตัวประกอบการสูญเสียไดอิเล็กทริก: ±(5% ของการอ่าน ± 0.0002)

ความต้านทาน DC: ±10% ของการอ่าน

ความละเอียด: ความจุ: 0.01pF

ค่าคงที่ไดอิเล็กทริกสัมพัทธ์: 0.001

ตัวประกอบการสูญเสียไดอิเล็กทริก: 0.00001

ช่วงการวัดอุณหภูมิ: 40～120℃

ข้อผิดพลาดในการวัดอุณหภูมิ: ±0.5℃

แรงดันไฟฟ้าทดสอบ AC: 200～2200V, ปรับได้ต่อเนื่อง, ความถี่ 50Hz

แรงดันไฟฟ้าทดสอบ DC: 0～500V, ปรับได้ต่อเนื่อง

การใช้พลังงาน: 500W

อุณหภูมิแวดล้อม: 0℃～40℃

ความชื้นสัมพัทธ์: <75%
