เครื่องทดสอบการปรับปรุงความสับสนของทรานฟอร์ม

Name: เครื่องทดสอบการปรับปรุงความสับสนของทรานฟอร์ม
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: เอ็กซ์เอชบีเอ็กซ์1502
Price: 4,115.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	ซีอาน มณฑลส่านซี ประเทศจีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	ISO CE
หมายเลขรุ่น:	เอ็กซ์เอชบีเอ็กซ์1502

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน มณฑลส่านซี ประเทศจีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

ISO CE

หมายเลขรุ่น:

เอ็กซ์เอชบีเอ็กซ์1502

เน้น:

High Light

เน้น:

เครื่องทดสอบการปรับปรุงความเร็วสูงของไมโครโปรเซสเซอร์

เครื่องวิเคราะห์การตอบสนองความถี่ที่บูรณาการสูง

เครื่องทดสอบระบบการเก็บข้อมูล FRA

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1ชุด

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทำการ

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

3,000 หน่วย / ปี

คําอธิบายสินค้า

XHBX1502

เมื่อการออกแบบและการผลิตหม้อแปลงไฟฟ้าเสร็จสิ้น ขดลวดและโครงสร้างภายในจะถูกกำหนดอย่างถาวร สำหรับขดลวดของหม้อแปลงไฟฟ้าแบบหลายขดลวด หากใช้คลาสแรงดันไฟฟ้าและวิธีการพันแบบเดียวกัน พารามิเตอร์ที่สอดคล้องกัน (Ci, Li) ของแต่ละขดลวดจะถูกแก้ไข ดังนั้น ลักษณะการตอบสนองในโดเมนความถี่ของแต่ละขดลวดจึงถูกกำหนดด้วย และสเปกตรัมความถี่ของขดลวดสามเฟสที่สอดคล้องกันจะแสดงความสามารถในการเปรียบเทียบในระดับหนึ่ง

การลัดวงจรระหว่างขดลวดหรือเฟสต่อเฟสที่เกิดขึ้นระหว่างการทดสอบหม้อแปลงไฟฟ้า ผลกระทบที่เกิดขึ้นระหว่างการขนส่ง (ซึ่งทำให้เกิดการเคลื่อนที่สัมพัทธ์ของขดลวด) และการเสียรูปของขดลวดที่เกิดจากแรงแม่เหล็กไฟฟ้าในระหว่างสภาวะการลัดวงจรหรือความผิดปกติในการทำงาน ล้วนส่งผลต่อการเปลี่ยนแปลงพารามิเตอร์แบบกระจายของขดลวดหม้อแปลงไฟฟ้า ซึ่งจะส่งผลกระทบและปรับเปลี่ยนลักษณะเฉพาะของโดเมนความถี่ดั้งเดิมของหม้อแปลงไฟฟ้า โดยเฉพาะอย่างยิ่ง การเปลี่ยนแปลงแอมพลิจูดในการตอบสนองความถี่และการเปลี่ยนแปลงในจุดความถี่เรโซแนนซ์ เครื่องทดสอบขดลวดหม้อแปลงไฟฟ้า ซึ่งพัฒนาขึ้นโดยใช้วิธีการวิเคราะห์การตอบสนอง เป็นอุปกรณ์ทดสอบแบบไม่ทำลายที่เป็นนวัตกรรมใหม่สำหรับการตรวจจับข้อบกพร่องภายในในหม้อแปลงไฟฟ้า เหมาะสำหรับการทดสอบข้อบกพร่องโครงสร้างภายในในหม้อแปลงไฟฟ้ากำลังไฟฟ้าตั้งแต่ 63kV ถึง 500kV

เครื่องทดสอบขดลวดหม้อแปลงไฟฟ้าจะวัดปริมาณการเปลี่ยนแปลงการตอบสนองของพารามิเตอร์ขดลวดหม้อแปลงไฟฟ้าภายในในโดเมนความถี่ต่างๆ โดยจะกำหนดระดับการเปลี่ยนแปลงในขดลวดภายในของหม้อแปลงไฟฟ้าโดยการวิเคราะห์ขนาดของการเปลี่ยนแปลงพารามิเตอร์เหล่านี้ แอมพลิจูดและขอบเขตของการเปลี่ยนแปลงการตอบสนองความถี่ และแนวโน้มของการเปลี่ยนแปลงดังกล่าว จากผลการวัด จะช่วยให้สามารถตัดสินได้ว่าหม้อแปลงไฟฟ้าได้รับความเสียหายร้ายแรงหรือไม่ และจำเป็นต้องมีการบำรุงรักษาครั้งใหญ่หรือไม่

พารามิเตอร์ทางเทคนิค

ช่วงการวัดความถี่กวาด	(10Hz)-(10MHz), 40000 จุดกวาด, ความละเอียด 0.25kHz, 0.5kHz และ 1kHz
ช่วงการวัดความถี่กวาด	(0.5kHz)-(1MHz), 2000 จุดกวาด
ความชื้นสัมพัทธ์	<90%, ไม่มีการควบแน่น
อุณหภูมิในการทำงาน	-10℃ ถึง +40℃
อุณหภูมิในการจัดเก็บ	-20℃ ถึง +70℃
ความสามารถในการทำซ้ำของการทดสอบในเฟส	99.9%

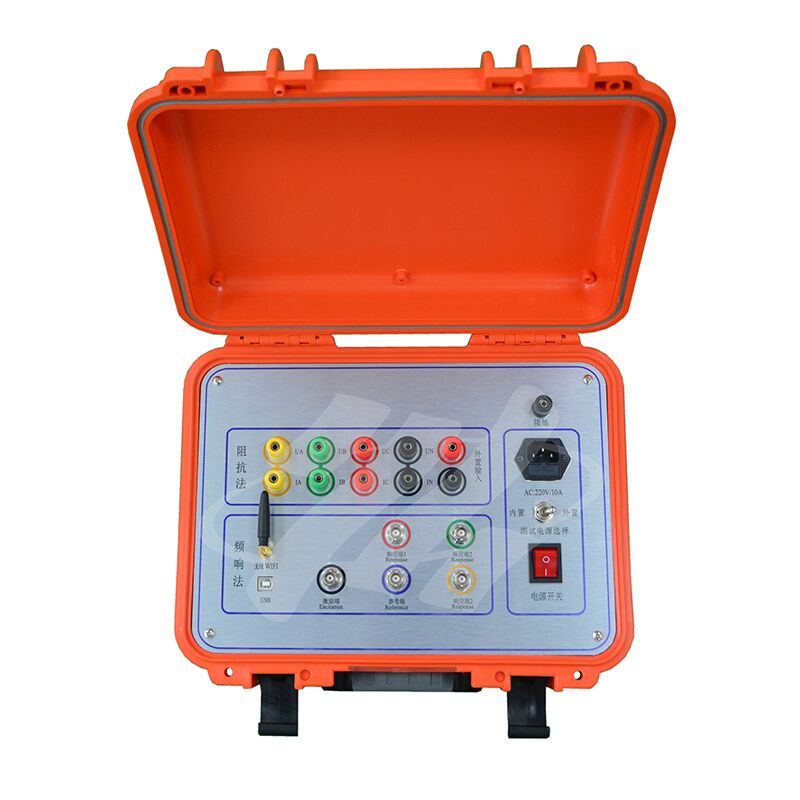

เครื่องทดสอบการปรับปรุงความสับสนของทรานฟอร์ม 0

ลักษณะเฉพาะของวิธีการตอบสนองความถี่:

1. เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลงไฟฟ้าประกอบด้วยหน่วยวัดและซอฟต์แวร์วิเคราะห์ หน่วยวัดถูกควบคุมโดยไมโครคอมพิวเตอร์ชิปตัวเดียวความเร็วสูงและประกอบด้วยส่วนประกอบการสร้างสัญญาณและการวัดสัญญาณ หน่วยวัดเชื่อมต่อกับแท็บเล็ตหรือแล็ปท็อปผ่านอินเทอร์เฟซ USB

2. ในระหว่างการทดสอบ จำเป็นต้องถอดเฉพาะบัสบาร์เชื่อมต่อของหม้อแปลงไฟฟ้าเท่านั้น การทดสอบทั้งหมดสามารถทำได้โดยไม่ต้องยกฝาครอบหม้อแปลงไฟฟ้าหรือถอดหม้อแปลงไฟฟ้า

3. เครื่องมือนี้มีระบบการวัดการกวาดความถี่เชิงเส้นหลายระบบ โดยมีช่วงการกวาดความถี่เชิงเส้นสูงถึง [ค่าความถี่]
