เครื่องระบุตำแหน่งสายเคเบิลขัดข้อง XHDD503E ใช้หลักการรับสัญญาณการสั่นสะเทือนและการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อระบุตำแหน่งที่แน่นอนของจุดขัดข้องของสายเคเบิล จุดขัดข้องจะเกิดการคายประจุแบบแฟลชโอเวอร์ด้วยความช่วยเหลือของเครื่องกำเนิดพัลส์แรงดันสูง คลื่นการสั่นสะเทือน คลื่นเสียง และคลื่นแม่เหล็กไฟฟ้าที่เกิดจากการคายประจุแบบแฟลชโอเวอร์จะถูกรับโดยโพรบพิเศษของเครื่องมือระบุตำแหน่ง และจะถูกขยาย ประมวลผล แสดงผล และส่งออกโดยเครื่องมือ จากนั้นผู้ทดสอบจะกำหนดตำแหน่งที่แน่นอนของจุดขัดข้องโดยการได้ยินและการมองเห็น — ทำให้งานระบุตำแหน่งจุดขัดข้องของสายเคเบิลได้อย่างแม่นยำ "อยู่เหนือสายเคเบิลโดยตรงและอยู่ในช่วงการวัดหยาบ" เสร็จสมบูรณ์
เครื่องมือระบุตำแหน่งนี้เหมาะสำหรับสายเคเบิลไฟฟ้า สายโคแอกเชียลความถี่สูง สายไฟถนน และสายไฟใต้ดินที่มีความต้านทานต่ำ ลัดวงจร วงจรเปิด และการขาดการเชื่อมต่อของวัสดุ หน้าตัด และตัวกลางต่างๆ รวมถึงการรั่วไหลความต้านทานสูงและการขัดข้องแบบแฟลชโอเวอร์ความต้านทานสูง
คุณสมบัติหลัก| รายการ | ข้อมูลจำเพาะ |
|---|---|
| พารามิเตอร์ตัวกรอง | ผ่านตลอด: 100 Hz–1600 Hz; ผ่านต่ำ: 100 Hz–300 Hz; ผ่านสูง: 160 Hz–1600 Hz; ผ่านแถบ: 200 Hz–600 Hz |
| การปรับช่องสัญญาณ | 8 ระดับสำหรับเสียง, แม่เหล็ก และแรงดันไฟฟ้าแต่ละรายการ |
| อัตราขยายเอาต์พุต | 16 ระดับ (0–112 dB) |
| อิมพีแดนซ์เอาต์พุต | 350 Ω |
| ความแม่นยำในการระบุตำแหน่งเสียง-แม่เหล็ก | น้อยกว่า 0.1 ม. |
| ความแม่นยำในการระบุตำแหน่งแรงดันไฟฟ้าแบบขั้นบันได | น้อยกว่า 0.5 ม. |
| ความแม่นยำในการระบุเส้นทาง | น้อยกว่า 0.5 ม. |
| แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมมาตรฐาน 4 × 18650 |
| เวลาสแตนด์บาย | มากกว่า 8 ชั่วโมง |
| อุณหภูมิแวดล้อม | −25 °C ถึง 65 °C; ความชื้นสัมพัทธ์ ≤ 90% |
อิงตามวิธีการระบุตำแหน่งเสียงแบบดั้งเดิม วิธีนี้จะเพิ่มการตรวจจับและการประยุกต์ใช้สัญญาณแม่เหล็กไฟฟ้า เมื่อเครื่องกำเนิดไฟฟ้าแรงสูงทำการคายประจุแบบกระแทกไปยังสายเคเบิลที่ขัดข้อง เสียงที่เกิดจากการคายประจุที่จุดขัดข้องจะถูกส่งไปยังพื้นดินและรับโดยโพรบที่มีความไวสูง หลังจากขยายเสียงแล้ว จะได้ยินเสียง "ป๊อป" ผ่านหูฟัง โพรบในตัวจะรับสัญญาณสนามแม่เหล็กแบบเรียลไทม์ และใช้หลักการที่ว่าสนามแม่เหล็กแพร่กระจายเร็วกว่าเสียงมาก จึงกำหนดระยะห่างของจุดขัดข้องโดยการตรวจจับความแตกต่างของเวลาที่เกิดจากสัญญาณแม่เหล็กไฟฟ้าและสัญญาณเสียง ตำแหน่งของเซ็นเซอร์จะถูกเคลื่อนย้ายเพื่อค้นหาจุดที่มีความแตกต่างของเวลาเสียง-แม่เหล็กน้อยที่สุด และตำแหน่งที่แน่นอนของจุดขัดข้องจะอยู่ใต้จุดนั้นโดยตรง
วิธีการเสียงบริสุทธิ์วิธีการเสียงบริสุทธิ์ส่วนใหญ่ใช้ในการวัดการขัดข้องความต้านทานสูงและการขัดข้องแบบแฟลชโอเวอร์ แหล่งกำเนิดไฟฟ้าแรงสูงจะจ่ายแรงดันไฟฟ้าแบบพัลส์ไปยังสายเคเบิลที่ขัดข้องเพื่อทำให้เกิดการแตกตัวจากการคายประจุที่จุดขัดข้อง และเสียงที่เกิดขึ้นระหว่างการคายประจุจะถูกใช้เพื่อระบุตำแหน่งการขัดข้องได้อย่างแม่นยำ เซ็นเซอร์การสั่นสะเทือนด้วยเสียงจะแปลงสัญญาณเสียงเป็นสัญญาณไฟฟ้า ซึ่งจะถูกขยายและกรอง และสุดท้ายจะคืนค่าเป็นเสียงผ่านหูฟังหรือแสดงผลด้วยความเข้มของเสียง จุดที่มีความเข้มของเสียงสูงสุดคือจุดขัดข้อง
วิธีการแม่เหล็กบริสุทธิ์วิธีการแม่เหล็กบริสุทธิ์สามารถกำหนดเส้นทางของสายเคเบิลและตำแหน่งที่แน่นอนของจุดขัดข้องได้ แหล่งกำเนิดไฟฟ้าแรงสูงจะจ่ายแรงดันไฟฟ้าแบบพัลส์ไปยังสายเคเบิลที่ขัดข้อง ขดลวดเหนี่ยวนำจะรับสัญญาณพัลส์ และจะตัดสินการเบี่ยงเบนจากสายเคเบิลจากลักษณะของสัญญาณพัลส์ เมื่อลักษณะของสัญญาณพัลส์ที่รับได้เบี่ยงเบน จุดนั้นจะถูกกำหนดว่าเป็นจุดขัดข้อง
วิธีการแรงดันไฟฟ้า (วิธีการ A-frame)สำหรับการขัดข้องลงดินในสายเคเบิลใต้ดิน จะใช้วิธีการความต่างศักย์เพื่อค้นหาจุดขัดข้อง จะมีการจ่ายแรงดันไฟฟ้าทดสอบระหว่างจุดทดสอบของสายเคเบิลที่ขัดข้องกับพื้นดิน ทำให้เกิดสนามไฟฟ้าแบบกระจายที่เป็นวงกลมรอบจุดเข้าของสายเคเบิล จะไม่มีความต่างศักย์ระหว่างจุดที่มีรัศมีเท่ากัน แต่จะมีความต่างศักย์ระหว่างจุดที่มีรัศมีต่างกัน (จุด A และ B) จุดทั้งสองจะค่อยๆ เคลื่อนเข้าใกล้จุดศูนย์กลางมากขึ้นเรื่อยๆ เมื่อจุดขัดข้องอยู่ระหว่างจุด A และ B พอดี ความต่างศักย์จะเป็นศูนย์ และหากจุดเคลื่อนที่เกินจุดขัดข้อง ขั้วจะกลับกัน — ดังนั้นจุดลงดินจึงสามารถกำหนดได้อย่างแม่นยำโดยการเคลื่อนที่ไปมา
อินเทอร์เฟซการทำงานและการตั้งค่าเครื่องมือนี้ทำงานโดยหน้าจอสัมผัสหรือปุ่มควบคุมแบบปุ่มเดียว อินเทอร์เฟซการทำงานประกอบด้วยพื้นที่แสดงรูปคลื่น (รูปคลื่นสนามแม่เหล็กและรูปคลื่นเสียง) และพื้นที่ปรับพารามิเตอร์
ตัวกรองช่องสัญญาณเสียงมีแบนด์วิดท์เริ่มต้นจากโรงงานที่ 100 Hz–1600 Hz สามารถเลือกพารามิเตอร์ตัวกรองที่เหมาะสมสำหรับไซต์งานต่างๆ ได้ — ตัวอย่างเช่น บนพื้นผิวแข็งใกล้กับจุดขัดข้อง ตัวกรองผ่านสูงจะรักษาเสียงการคายประจุแบบกระแทกความถี่สูงได้ดีที่สุด ในขณะที่อยู่ห่างออกไปหรือบนดินอ่อนหรือทราย ตัวกรองผ่านต่ำจะเหมาะสม การกรองผ่านแถบเป็นการประนีประนอมระหว่างทั้งสอง
สรุปการใช้งาน ทำงานร่วมกับเครื่องกำเนิดพัลส์แรงดันสูงเครื่องระบุตำแหน่งจะใช้ร่วมกับเครื่องกำเนิดสัญญาณพัลส์แรงดันสูงที่ทำงานในสภาวะการคายประจุเป็นระยะ วิธีการเดินสายรวมถึงวิธีเฟสต่อเกราะ (แนะนำเมื่อมีฉนวนเสียหายระหว่างเฟสกับกราวด์ เนื่องจากเสียงคายประจุจะลดทอนน้อย) วิธีเฟสต่อเฟส (สำหรับข้อผิดพลาดระหว่างเฟสต่อเฟสแบบง่ายโดยไม่มีการต่อลงดินร่วมกัน) และวิธีการเดินสายสำหรับข้อผิดพลาดการขาดการเชื่อมต่อแบบง่าย
การเลือกพื้นที่ระบุตำแหน่งก่อนทำการระบุตำแหน่ง ควรทำความเข้าใจเส้นทางของสายเคเบิลให้ชัดเจนก่อน หากแบบแปลนและข้อมูลไม่สมบูรณ์ ควรทำการตรวจจับเส้นทางและทำเครื่องหมาย จากผลการวัดระยะทางและพิจารณาขอบแผ่นหัวสายเคเบิลและภูมิประเทศ ตำแหน่งจุดขัดข้องจะถูกกำหนดโดยประมาณ โดยทั่วไปจะอยู่ในช่วง (ค่าการวัดระยะทาง ± 50 ม.) การระบุตำแหน่งจะเริ่มขึ้นหลังจากเจาะทะลุจุดขัดข้องแล้ว
ขั้นตอนการระบุตำแหน่งหมายเหตุ: วิธีการ A-frame สามารถใช้ได้เฉพาะเมื่อตัวนำต่อลงดิน (dead-grounded) เท่านั้น
XHDD503E เป็น เครื่องมือระบุตำแหน่งสำหรับขั้นตอนสุดท้ายที่แม่นยำ หลังจากที่ได้ระบุตำแหน่งข้อผิดพลาดคร่าวๆ แล้วสร้างขึ้นสำหรับทีมที่ใช้ร่วมกับเครื่องกำเนิดพัลส์แรงดันสูงและต้องวางตำแหน่งจุดขัดข้องอย่างแม่นยำบน ไซต์ที่มีพื้นผิวแข็งและมีเสียงรบกวนรอบข้างสูง — ใต้คอนกรีตและยางมะตอย ตามถนนที่พลุกพล่าน และสำหรับข้อผิดพลาดความต้านทานสูงหรือแฟลชโอเวอร์ — ซึ่งวิธีการฟังเสียงธรรมดาจะสูญเสียไปกับเสียงรบกวนได้ง่าย
Q1. XHDD503E ทำอะไรได้บ้าง?
เป็นเครื่องระบุตำแหน่งสายเคเบิลขัดข้องที่ใช้การรับสัญญาณการสั่นสะเทือนและการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อระบุตำแหน่งที่แน่นอนของจุดขัดข้องของสายเคเบิล ทำงานร่วมกับเครื่องกำเนิดพัลส์แรงดันสูง รับสัญญาณการสั่นสะเทือน เสียง และคลื่นแม่เหล็กไฟฟ้าที่เกิดจากการคายประจุแบบแฟลชโอเวอร์ที่จุดขัดข้อง และช่วยให้ผู้ปฏิบัติงานสามารถระบุตำแหน่งได้อย่างแม่นยำโดยการได้ยินและการมองเห็น อยู่เหนือสายเคเบิลโดยตรงและอยู่ในช่วงการวัดหยาบ
Q2. ข้อผิดพลาดและสายเคเบิลประเภทใดที่เหมาะสำหรับ?
เหมาะสำหรับข้อผิดพลาดความต้านทานต่ำ ลัดวงจร วงจรเปิด และการขาดการเชื่อมต่อของสายเคเบิลไฟฟ้า สายโคแอกเชียลความถี่สูง สายไฟถนน และสายไฟใต้ดินของวัสดุ หน้าตัด และตัวกลางต่างๆ รวมถึงข้อผิดพลาดการรั่วไหลความต้านทานสูงและข้อผิดพลาดแฟลชโอเวอร์ความต้านทานสูง วิธีการ A-frame (แรงดันไฟฟ้าแบบขั้นบันได) สามารถใช้ได้เฉพาะเมื่อตัวนำต่อลงดินสนิทเท่านั้น
Q3. มีวิธีการระบุตำแหน่งใดบ้าง?
มีสี่วิธี: การซิงโครไนซ์เสียง-แม่เหล็ก, เสียงบริสุทธิ์, แม่เหล็กบริสุทธิ์ และวิธีการแรงดันไฟฟ้า (A-frame / แรงดันไฟฟ้าแบบขั้นบันได) การซิงโครไนซ์เสียง-แม่เหล็กจะเพิ่มการตรวจจับสัญญาณแม่เหล็กไฟฟ้าให้กับวิธีการเสียงแบบดั้งเดิม และกำหนดระยะทางโดยความแตกต่างของเวลาที่เกิดจากสัญญาณแม่เหล็กไฟฟ้าและสัญญาณเสียง
Q4. สามารถคาดหวังความแม่นยำและสภาพการทำงานแบบใดได้บ้าง?
ความแม่นยำในการระบุตำแหน่งเสียง-แม่เหล็กน้อยกว่า 0.1 ม. ความแม่นยำในการระบุตำแหน่งแรงดันไฟฟ้าแบบขั้นบันไดน้อยกว่า 0.5 ม. และความแม่นยำในการระบุเส้นทางน้อยกว่า 0.5 ม. ทำงานด้วยแบตเตอรี่ลิเธียม 4 × 18650 พร้อมเวลาสแตนด์บายมากกว่า 8 ชั่วโมง ที่อุณหภูมิ −25 °C ถึง 65 °C และความชื้นสัมพัทธ์ ≤ 90% และเซ็นเซอร์กันน้ำได้ถึง IP65
Q5. ต้องสังเกตอะไรบ้าง และมีอะไรบ้าง?

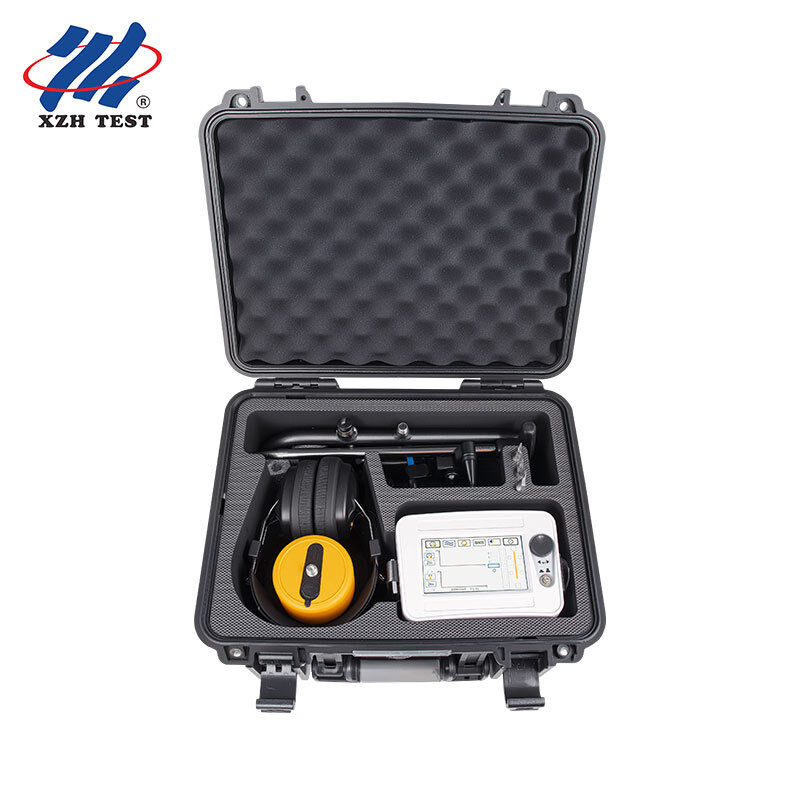

ชาร์จเครื่องมือเมื่อพลังงานแบตเตอรี่ต่ำกว่า 20% (ประมาณ 4 ชั่วโมงสำหรับการชาร์จเต็ม) ห้ามถอดประกอบโพรบหรือเครื่องมือ ทำความสะอาด LCD ด้วยผ้านุ่มที่ไม่มีขุยชุบน้ำหมาดๆ เท่านั้น และหลีกเลี่ยงการวางเซ็นเซอร์บนตัวสายเคเบิล แพ็คเกจประกอบด้วยเครื่องระบุตำแหน่งสายเคเบิลขัดข้อง, หูฟัง, โพรบ (พร้อมก้านต่อ, หัวโพรบ และกรงเล็บสามอัน), สายสัญญาณ 7 แกน, เครื่องชาร์จ, A-frame (พร้อมสาย A-frame), หมุดกราวด์ 2 อัน และประแจดอกไม้อเนกประสงค์ พร้อมการรับประกันฟรี 1 ปี และการบำรุงรักษาและบริการทางเทคนิคตลอดอายุการใช้งาน
