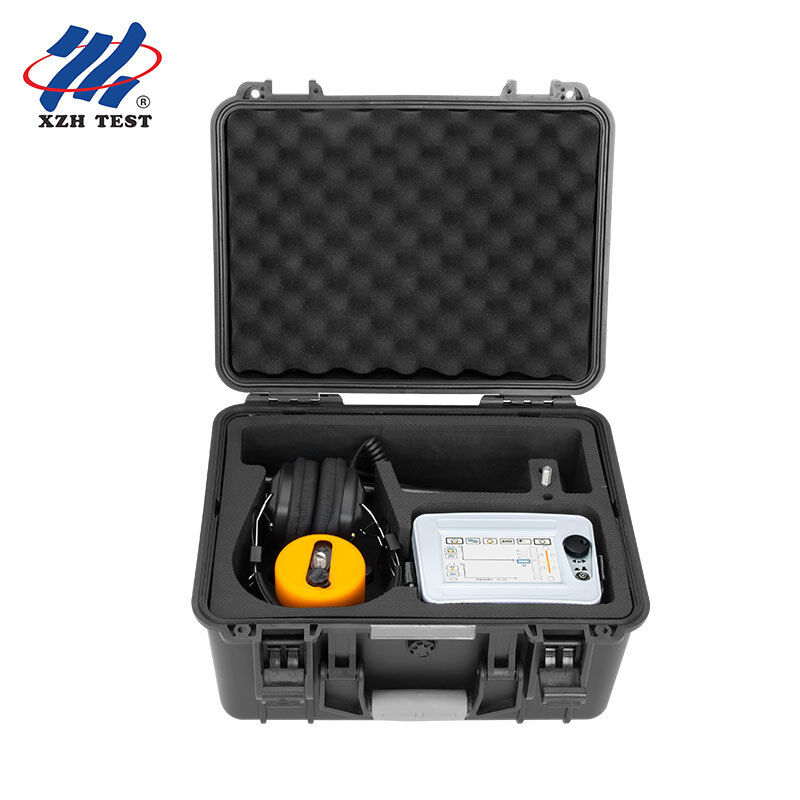

เครื่องชี้แจงความผิดพลาดของสายเคเบิล กล่องจอดจับแม่เหล็กเสียง ที่แสดงเส้นทาง IP65 XHDD503C

เครื่องชี้แจงความผิดพลาดของสายเคเบิล กล่องจอดจับแม่เหล็กเสียง ที่แสดงเส้นทาง IP65 XHDD503C

รายละเอียดสินค้า:
สถานที่กำเนิด: ซีอาน, มณฑลส่านซี, จีน
ชื่อแบรนด์: XZH TEST
ได้รับการรับรอง: CE/ISO
หมายเลขรุ่น: XHDD503C
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ซีอาน, มณฑลส่านซี, จีน
ชื่อแบรนด์:
XZH TEST
ได้รับการรับรอง:
CE/ISO
หมายเลขรุ่น:
XHDD503C
เน้น:

High Light

เน้น:

Portable Cable Fault Locator

,

Acoustic Measurement Method TDR Cable Tester

,

Precise Fault Detection Acoustic Cable Fault Detector

Trading Information
จำนวนสั่งซื้อขั้นต่ำ:
1ยูนิต
ราคา:
สามารถต่อรองได้
รายละเอียดการบรรจุ:
บรรจุภัณฑ์ไม้
เวลาการส่งมอบ:
5-8 วันทำการ
เงื่อนไขการชำระเงิน:
ที/ที
สามารถในการผลิต:
3,000 หน่วย / ปี
คําอธิบายสินค้า
ภาพรวมสินค้า

XHDD503C Cable Fault Pinpointer ใช้วิธีการปรับปรุงเสียงและแม่เหล็กเพื่อกําหนดจุดผิดพลาดของสายไฟฟ้าจับและขยายโดยเครื่องตรวจสอบที่ตรงกันและตําแหน่งที่แม่นยําของจุดผิดพลาดถูกกําหนดโดยการตัดสินทางการได้ยินและการมองเห็นมันเป็นอุปกรณ์ที่ครบถ้วนการตั้งตําแหน่งแม่นยําของจุดความผิดพลาดของเคเบิลภายในช่วงการวัดโดยตรงและรวบรวมความแตกต่างเวลาเสียงและแม่เหล็กมันรวมเทคโนโลยีการตั้งตําแหน่ง การทดสอบด้วยการสนับสนุนทาง และเทคโนโลยีอื่นๆ ให้ช่องทางการทดสอบหลายแบบและรวยข้อมูลที่รวดเร็วหลากหลาย เพื่อให้การตั้งตําแหน่งความผิดพลาดของสายไฟฟ้าสําเร็จอย่างมีประสิทธิภาพและแม่นยํา.

อุปกรณ์ระบุตัวนี้เหมาะสําหรับความต้านทานต่ํา, การตัดวงจรสั้น, การเปิดวงจรและความผิดพลาดในการตัดสายไฟฟ้า, สาย coaxial ความถี่สูง,สายไฟฟ้าถนนและสายไฟที่ฝังในดินจากวัสดุต่าง ๆ, ผ่าตัดและสื่อ รวมถึงการรั่วไหลความต้านทานสูงและความต้านทานสูง

ลักษณะสําคัญ
5 นิ้วสัมผัส, LCD ความสว่างสูงที่ให้ความเห็นภายใต้แสงอาทิตย์
เทคโนโลยีการตั้งตําแหน่งสมองเสียงและแม่เหล็ก ที่คํานวณความแตกต่างเวลาเสียงและแม่เหล็กโดยอัตโนมัติ
ค่าเพิ่มและค่าการก่อการร้ายของสัญญาณเสียงและแม่เหล็กสามารถปรับด้วยมือเพื่อปรับตัวให้กับสภาพแวดล้อมต่างๆ
เทคโนโลยีการลดเสียงเบื้องหลังด้วยวิธีการกรอง
ฟังก์ชันลดเสียงเบื้องหลังและลดเสียงเงียบของ BNR
อุปกรณ์แสดงการเบี่ยงเบนเส้นทาง
เครื่องตรวจจับสัญญาณการแยกทางกายภาพหลายชั้น กันน้ําประเภท IP65
แบตเตอรี่ลิธีียมขนาดใหญ่ที่ติดตั้งพร้อมเวลารอคอยที่ยาวนาน และเครื่องชาร์จเร็ว
ขนาดเล็กและเบา ใช้งานง่าย มีอินเตอร์เฟซมนุษย์-เครื่องจักรง่าย
ปริมาตรเทคนิค
รายการ รายละเอียด
ปริมาตรกรอง All-pass: 100 Hz~1600 Hz; low-pass: 100 Hz~300 Hz; high-pass: 160 Hz~1600 Hz; band-pass: 200 Hz~600 Hz
การเพิ่มช่องทาง 8 ระดับ ปรับได้
การเพิ่มช่องแม่เหล็ก 8 ระดับ ปรับได้
การเพิ่มผลผลิต 16 ระดับ (0 ‰ 112 dB)
อุปทานการออก 350 Ω
ความแม่นยําในการตั้งตําแหน่งทางเสียงและแม่เหล็ก ต่ํากว่า 0.1 m
ความแม่นยําในการระบุเส้นทาง ต่ํากว่า 0.5 m
พลังงานไฟฟ้า 4 × 18650 แบตเตอรี่ลิตিয়ামมาตรฐาน
เวลารอ กว่า 8 ชั่วโมง
อุณหภูมิบริเวณ -25 °C ถึง 65 °C ความชื้นสัมพันธ์ ≤ 90%
หลักการทํางาน

อุปกรณ์ใช้วิธีการ synchronization เสียง-แม่เหล็ก เพื่อกําหนดตําแหน่งความผิดพลาดอย่างแม่นยําโดยใช้วิธีการกําหนดตําแหน่งเสียงแบบดั้งเดิม พร้อมการตรวจจับและใช้สัญญาณไฟฟ้าแม่เหล็กเพิ่มเติม.

เมื่อเครื่องผลิตไฟฟ้าแรงสูงทําการท่อนกระแทกบนสายไฟที่ผิดปกติ เสียงที่เกิดจากการท่อนกระแทกที่จุดผิดปกติจะถูกส่งไปยังพื้นดินสัญญาณเสียงถูกจับโดยเครื่องตรวจสอบที่มีความรู้สึกสูง; หลังการขยายเสียง เสียง "พ็อป" ได้ยินผ่านหูฟัง.โดยใช้หลักการที่สนามแม่เหล็กจะแพร่หลายเร็วกว่าเสียง, กําหนดระยะห่างของจุดผิดพลาดโดยตรวจจับความแตกต่างระหว่างเวลาระหว่างสัญญาณไฟฟ้าแม่เหล็กและสัญญาณเสียงตําแหน่งของเซ็นเซอร์ถูกย้ายไปหาจุดที่มีความแตกต่างเวลาเสียง-แม่เหล็กเล็กที่สุดและตําแหน่งของความผิดพลาดที่แม่นยําอยู่ตรงใต้มัน

อุปกรณ์การชี้แจงเสียงแบบดั้งเดิมโดยทั่วไปจะติดตามด้วยหูฟังเท่านั้น หรือพึ่งพากับการสวิงตัวชี้วัดของเครื่องวัด เพื่อระบุเสียงการปล่อยที่จุดผิดพลาดเนื่องจากเสียงการปล่อยหายไปในทันทีและไม่ได้แตกต่างกันมากจากเสียงบรรยากาศวิธีการทํา synchronization เสียง-แม่เหล็ก ได้อย่างมีประสิทธิภาพหลีกเลี่ยงปัญหาเหล่านี้ของวิธีการเสียงดั้งเดิม

อินเตอร์เฟซและการตั้งค่า

อุปกรณ์ทํางานด้วยจอสัมผัสหรือด้วยการควบคุมการปรับปุ่มเดียว อินเตอร์เฟซการทํางานประกอบด้วยพื้นที่แสดงรูปคลื่นและพื้นที่ปรับปารามิเตอร์

การตั้งค่าการเพิ่มสนามแม่เหล็ก (ระดับ 1 8 ระดับ) และการตั้งค่าการกระตุ้นสนามแม่เหล็ก (ระดับ 0 99 ระดับ)
การตั้งค่าการเพิ่มเสียง (ระดับ 1 8) และการตั้งค่าการก่อเสียง (ระดับ 0 99)
การแสดงเครื่องตรวจ; การตั้งค่าโหมดกรอง (กรองผ่านทั้งหมด, ผ่านสูง, ผ่านต่ํา และกรองผ่านวงจร)
การตั้งค่าเสียงเงียบ; การตั้งค่า BNR (การลดความดังแบบดิจิตอล)
การตั้งค่าปริมาตร (ระดับ 0-16; แนะนํา 8 ระดับ)
การแสดงพลังงานของแบตเตอรี่ การแสดงเส้นทาง ความเข้มข้นของเสียง สัญญาณแม่เหล็กไฟฟ้า ความเข้มข้นของสนามแม่เหล็ก สี่ชุดของข้อมูลความแตกต่างในเวลา (ms) ระหว่างเสียงและแม่เหล็กไฟฟ้า และการแสดงซอนด์

เครื่องกรองช่องเสียงมีความกว้างแบนด์เบนด์แบบตั้งค่าในโรงงานที่ 100 Hz1600 Hz ปารามิเตอร์กรองที่เหมาะสมสามารถถูกเลือกสําหรับสถานที่ต่างๆ เช่นบนถนนที่แข็งใกล้จุดผิดพลาด เครื่องกรองผ่านสูงรักษาเสียงกระแทก-การปล่อยความถี่สูงที่สุดเมื่ออยู่ห่างกว่าหรือบนดินอ่อนหรือทราย เครื่องกรองผ่านต่ําเหมาะสม การกรองผ่านแบนด์คือการเสร็จประสานระหว่างทั้งสอง

หมายเหตุ:เมื่อสี่ชุดของข้อมูลที่รวบรวมได้ต่ํากว่า 30 ms เป็นเวลาสามครั้งติดต่อกัน ภาพลักษณ์จะปรากฏอยู่ข้างหน้าสัญญาณไฟฟ้าแม่เหล็ก แสดงว่าจุดผิดพลาดได้ใกล้เข้ามา

สรุปการใช้ การเชื่อมต่อไฟฟ้ากับเครื่องผลิตไฟฟ้าแรงสูง

การกําหนดการสอดคล้องเสียงและแม่เหล็ก ต้องการเครื่องกําเนิดสัญญาณแรงกระแทกความแรงสูง ที่ทํางานในสภาพการปล่อยระยะเวลาวิธีการเชื่อมไฟรวมไปถึงวิธีการระยะ-เพื่อกระบวน (ชอบเมื่อมีระยะ-เพื่อพื้นที่ความเสียหายการกันหนาว, เนื่องจากการลดความรุนแรงของเสียงการปล่อยไฟน้อย), วิธีระยะต่อระยะ (สําหรับความผิดพลาดระยะต่อระยะเรียบง่ายโดยไม่ต้องผสมผสานกับพื้นดิน) และวิธีการเชื่อมต่อสําหรับความผิดพลาดการตัดสายง่าย

เลือกพื้นที่ชี้แจง

ก่อนการชี้แจงเส้นทางของสายไฟฟ้า ควรเป็นที่เรียบร้อยก่อน หากภาพวาดและข้อมูลไม่สมบูรณ์ ควรตรวจสอบเส้นทางและทําเครื่องหมายจากผลการวัดระยะทาง และพิจารณาขอบแผ่นหัวสายไฟฟ้าและพื้นที่, ตําแหน่งจุดผิดพลาดถูกกําหนดโดยประมาณ โดยทั่วไปภายใน (ค่าการวัดระยะทาง ± 50 m)หลังจากการรับรองจุดความผิดพลาดถูกเจาะเข้าไปและวัฏจักรการปล่อยของผู้ผลิตแรงดันแรงสูงคือ 3?? 5 วินาที, เริ่มการชี้ตรงเหนือสายไฟฟ้าในพื้นที่ที่เลือก

การกําหนดขั้นตอน

เชื่อมเซ็นเซอร์ซอนด์กับแจ็คเซ็นเซอร์และหูฟังกับแจ็คหูฟัง ในพื้นที่ที่เลือกวางเซ็นเซอร์เรียบบนพื้นตรงเหนือสายชี้ในทิศทางการวางสายไฟฟ้า, และเลือกโหมดการสลับเสียงและแม่เหล็ก สังเกตรูปคลื่นและฟังด้วยหูฟังเพื่อเริ่มการชี้แจงการสร้างผลประโยชน์สูงและปริมาณสูงหลังจากได้ยินเสียงและเห็นทั้งรูปคลื่นเสียงและรูปคลื่นสนามแม่เหล็ก, ขยับ sonda การตรวจจับประมาณทุก 1 2 มและติดตามมากกว่า 2 รอบการปล่อยในแต่ละจุด.เก็บการเคลื่อนย้ายไปข้างหน้าจนกระทั่งเสียงหรือรูปคลื่นไม่สามารถได้ยินหรือเห็นอีกต่อไปและค่าความแตกต่างเวลาเปลี่ยนแปลงจากใหญ่ไปเล็กและจากนั้นไปใหญ่; แล้วกลับไปและชี้ใหม่ เมื่อชี้ใหม่ เพิ่มขั้นต่ํา ลดการเพิ่มและลดเสียงค้นหาจุดที่เสียงและรูปคลื่นใหญ่ที่สุด และจุดที่ความแตกต่างเวลาเล็กที่สุด.

ข้อ เตือน และ ความ ผิด ที่ บ่อย
เมื่อพลังงานแบตเตอรี่ต่ํากว่า 20% อินเตอร์เฟซจะแสดงสัญลักษณ์ฟ้าคะนองและอุปกรณ์ต้องการการชาร์จ; แบตเตอรี่ที่อุดเต็มใช้เวลาประมาณ 4 ชั่วโมงในการชาร์จเต็มไฟชาร์จสีแดงหมายถึงการชาร์จ และไฟสีเขียวหมายถึงการชาร์จเสร็จ.
โซนด์เป็นส่วนประกอบที่รู้สึก และไม่ควรถอด
ถ้า เครื่องมือ ล้มเหลว ส่งมัน ไปยัง โรงงานเดิม เพื่อซ่อม ไม่ต้องแยกมันออกตามใจชอบ
อย่าใช้สารละลายที่รุนแรง (เช่นสารละลายเคมีหรือแอลกอฮอล์) เพื่อลบจอ LCD; ใช้ผ้าที่แห้งครึ่ง และไม่มีเส้นใย ละลายในน้ําอบ แล้วใช้ผ้าไมโครไฟเบอร์ที่แห้ง
พยายามอย่าวางเซ็นเซอร์บนตัวสายเพื่อการกําหนดตําแหน่ง เพราะเสียงกระแทกที่อ่อนแอที่ได้ยินจากตําแหน่งใด ๆ ของสายสายคือการสั่นสะเทือนด้วยแรงกระตุ้นไฟฟ้าและไม่สามารถใช้ในการกําหนดตําแหน่งได้
หากไม่มีสัญญาณสนามแม่เหล็กสามารถทดสอบ, ตรวจสอบพลังงานของแบตเตอรี่, การตั้งค่าช่องการเพิ่มสนามแม่เหล็ก, สายเคเบิลระหว่างเจ้าภาพและ sonda, และเปิดการแสดงรูปคลื่น.
หากไม่มีเสียงจากหูฟังเมื่อซอนด์ถูกติดตั้งหรือติดต่อ ตรวจสอบพลังงานแบตเตอรี่ การตั้งค่าช่องการเพิ่มเสียง และสายไฟระหว่างโฮสต์และซอนด์
สําหรับใคร

XHDD503C เป็นอุปกรณ์ชี้ทางด้วยเสียงและแม่เหล็กสําหรับเครือข่ายที่มีเส้นทางสายเคเบิลไม่แน่นอนหรือไม่ถูกบันทึกไว้มันถูกสร้างขึ้นสําหรับทีมงานที่ต้องยืนยันเส้นทางของสายเคเบิล และจากนั้นระบุความผิดพลาดในงานเดียวกันและสถานที่ที่ภาพวาดและข้อมูลเส้นทางไม่สมบูรณ์, ดังนั้นผู้ประกอบการต้องการการแสดงทางเบี่ยงเบนพร้อมกับความแตกต่างเวลาเสียง-แม่เหล็กเพื่อเข้าใกล้จุด

พนักงานค้นหาความผิดพลาดที่ทํางานบนเครือข่ายเคเบิลเก่าหรือมีเอกสารไม่ครบถ้วน เมื่อเส้นทางเองต้องยืนยันใหม่ในสถานที่
ทีมงานที่รวมการตรวจจับด้วยการช่วยเหลือทางกับการชี้แจงทางแม่เหล็กเสียงในครั้งเดียวผ่านสาย
สายเคเบิลประสาทความถี่สูง สายเคเบิลไฟฟ้าถนน และช่างเชือกฝังที่ทํางานกับวัสดุต่างๆ ตัดส่วนและสื่อต่างๆ
ผู้ประกอบการที่ต้องการเครื่องมือที่จะคํานวณความแตกต่างเวลาเสียง-แม่เหล็กโดยอัตโนมัติ เพื่อให้จุดสามารถตัดสินได้ซ้ําๆ
พนักงานสนามที่ต้องหาจุดเสียงและรูปคลื่นที่แรงที่สุด พร้อมกับจุดความแตกต่างเวลาที่เล็กที่สุด เพื่อยืนยันตําแหน่งความผิดพลาด
FAQ

Q1. XHDD503C ทําอะไร?
เป็นตัวชี้จุดผิดพลาดของสายไฟฟ้าที่ใช้วิธีการปรับปรุงเสียงและแม่เหล็กเพื่อกําหนดจุดผิดพลาดของสายไฟฟ้าอิเล็กทรอนิกส์ flashover ถูกผลิตโดยผู้ผลิตการปล่อยแรงกระแทกและหยิบและขยายโดย sonda, และจุดถูกตั้งไว้อย่างแม่นยําโดยการตัดสินทางการได้ยินและการมองเห็น ภายในช่วงการวัดโดยค่อนข้างค่อนข้าง, ในขณะเดียวกันยังเก็บความแตกต่างเวลาเสียงและแม่เหล็ก.

Q2. มันเหมาะกับความผิดพลาดและสายไฟสายไหน?
มันเหมาะกับความต้านทานต่ํา สายวงจรสั้น สายวงจรเปิด และความผิดพลาดในการตัดสายไฟฟ้า สายวงจรโคอาเซียลความถี่สูง สายไฟฟ้าถนน และสายไฟที่ฝังในวัสดุต่างๆช่องตัดและสื่อ, รวมถึงการรั่วไหลความต้านทานสูงและความต้านทานสูง

Q3. วิธีการทํางานของวิธีการ synchronization เสียง-แม่เหล็ก?
มันใช้วิธีเสียงแบบดั้งเดิม กับการตรวจจับสัญญาณไฟฟ้าแม่เหล็กเพิ่มเติมขณะที่เครื่องตรวจสอบที่ติดตั้งได้รับสัญญาณสนามแม่เหล็กในเวลาจริงเนื่องจากสนามแม่เหล็กแพร่กระจายเร็วกว่าเสียงมาก ระยะทางของจุดผิดพลาดถูกกําหนดจากความแตกต่างของเวลาระหว่างสัญญาณทั้งสองจุดที่มีความแตกต่างเวลาน้อยที่สุด อยู่ตรงเหนือความผิดพลาด.

Q4. ความแม่นยําและสภาพการทํางานที่สามารถคาดหวังได้อย่างไร?
ความแม่นยําในการตั้งตําแหน่งด้วยเสียงแม่เหล็กต่ํากว่า 0.1 m และความแม่นยําในการระบุเส้นทางต่ํากว่า 0.5 m ใช้แบตเตอรี่ลิตিয়ামมาตรฐานขนาด 4 × 18650 พร้อมการรอมากกว่า 8 ชั่วโมงณ -25 °C ถึง 65 °C และความชื้นสัมพันธ์ ≤ 90%และเซ็นเซอร์กันน้ําถึง IP65

ส.5. อะไร ควร ใส่ ใจ และ อะไร ได้ รวม ไว้?
ชาร์จเครื่องมือเมื่อพลังงานของแบตเตอรี่ต่ํากว่า 20% (ใช้เวลาประมาณ 4 ชั่วโมงในการชาร์จเต็ม) อย่าแยกซอนด์หรือเครื่องมือ; ทําความสะอาดจอ LCD เพียงด้วยผ้าที่ไม่มีใยสารครึ่งแห้งและหลีกเลี่ยงการวางเซ็นเซอร์บนร่างกายสายแพ็คเกจนี้รวมถึงสายเคเบิล fault locator, หูฟัง, โซนด์ (มีแท่งเชื่อม, หัวโซนด์และสามเล็บ), สายสัญญาณ 7 หลัก, ชาร์จและกุญแจดอกไม้หลายฟังก์ชันพร้อมการรับประกันฟรี 1 ปี และการบํารุงรักษาและบริการทางเทคนิคตลอดชีวิต
