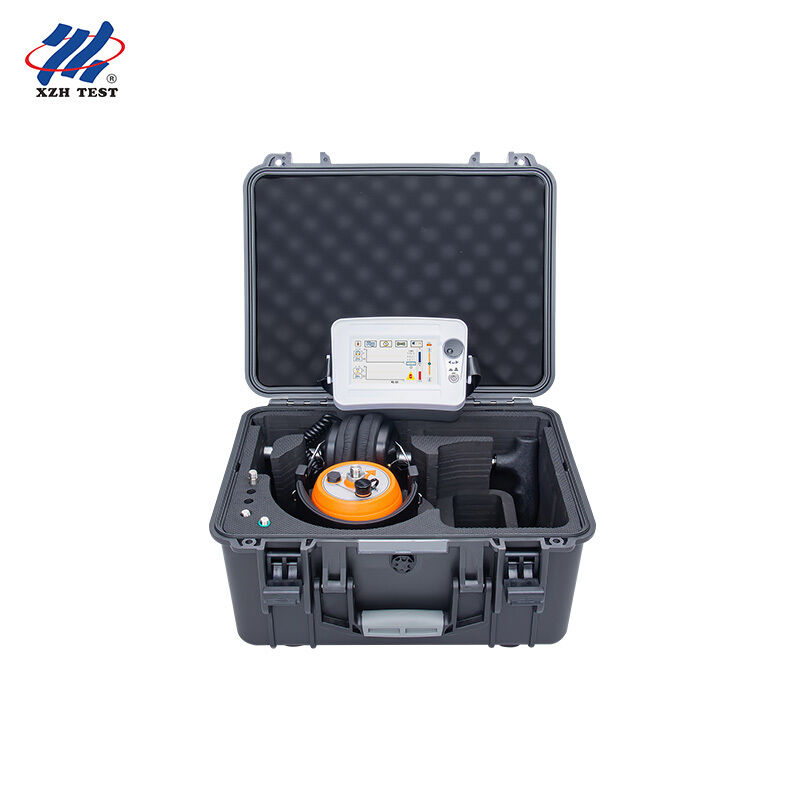

ตัวชี้ข้อบกพร่องของสายเคเบิล XHDD503C+ ใช้หลักการประสานเสียง-แม่เหล็กของการรับแรงสั่นสะเทือนและการเหนี่ยวนำแม่เหล็กไฟฟ้า เพื่อระบุตำแหน่งเฉพาะของข้อบกพร่องของสายเคเบิล เครื่องกำเนิดพัลส์ไฟฟ้าแรงสูงทำให้เกิดการคายประจุแบบวาบไฟที่จุดฟอลต์ คลื่นสั่นสะเทือน คลื่นเสียง และคลื่นแม่เหล็กไฟฟ้าที่เกิดขึ้นจะถูกรวบรวมโดยโพรบเฉพาะของเครื่องมือ ซึ่งประมวลผลอย่างชาญฉลาดโดยยูนิตหลัก จากนั้นรูปคลื่นความผิดปกติและเสียงจะถูกส่งออกและแสดง สุดท้าย ผู้ทดสอบใช้การได้ยินและการมองเห็นเพื่อระบุตำแหน่งที่แม่นยำของความผิดปกติ โดยทำหน้าที่ระบุตำแหน่งจุดบกพร่องของสายเคเบิล "เหนือสายเคเบิลโดยตรง ภายในช่วงที่วัดโดยประมาณ" ได้สำเร็จ
เครื่องหาตำแหน่งนี้เหมาะสำหรับการตรวจจับความผิดปกติของความต้านทานต่ำ การลัดวงจร วงจรเปิด และการขาดวงจรในสายไฟต่างๆ สายโคแอกเซียล และสายเคเบิลแรงดันต่ำที่มีระดับแรงดันไฟฟ้า หน้าตัด และสื่อต่างๆ ที่แตกต่างกัน ตลอดจนข้อบกพร่องด้านการรั่วไหลและความต้านทานสูงที่วาบไฟตามผิว
คุณสมบัติที่สำคัญ| รายการ | ข้อมูลจำเพาะ |
|---|---|
| พารามิเตอร์การกรอง | ผ่านแบบเต็ม: 100 Hz–1600 Hz; ความถี่ที่ส่งผ่าน: 200 Hz–600 Hz; ความถี่ต่ำ: 100 Hz–300 Hz; ผ่านสูง: 160 Hz – 1600 Hz |
| การปรับช่อง | ปรับสัญญาณเสียงและแม่เหล็กได้ 8 ระดับ เกณฑ์ทริกเกอร์สัญญาณปรับได้ตั้งแต่ 0 ถึง 99 ระดับ |
| เอาต์พุตเสียง | เกน: 16 ระดับ (0–112 dB); ความต้านทาน: 350 โอห์ม |
| ช่วงการตรวจจับ | 0.00–99.99 มิลลิวินาที |
| วิธีการกรอง | ตัวกรองการซ้อนทับลำดับที่ห้า |
| ความแม่นยำในการตรวจจับ | ตำแหน่ง ≤ 0.1 ม. เส้นทาง ≤ 0.5 ม |
| แหล่งจ่ายไฟทำงาน | เซลล์แบตเตอรี่ 3.7 V–3200 AH–18650 × 4 |
| เวลาสแตนด์บาย | มากกว่า 8 ชม |
| อุณหภูมิแวดล้อม | −25 °C ถึง 65 °C; ความชื้นสัมพัทธ์ ≤ 90% |
อุปกรณ์นี้ใช้วิธีการซิงโครไนซ์เสียงและแม่เหล็กเพื่อระบุตำแหน่งความผิดปกติที่แม่นยำ โดยอิงตามวิธีระบุตำแหน่งทางเสียงแบบดั้งเดิม โดยมีการเพิ่มการตรวจจับและการใช้สัญญาณแม่เหล็กไฟฟ้า
เมื่อเครื่องกำเนิดไฟฟ้าแรงสูงคายประจุผ่านสายเคเบิลที่ชำรุด เสียงที่เกิดจากการคายประจุที่จุดฟอลต์จะถูกส่งไปยังกราวด์ สัญญาณเสียงจะถูกรับโดยโพรบที่มีความไวสูง ขยายสัญญาณ จากนั้นจึงฟังด้วยหูฟัง โดยจะได้ยินเสียง "ป็อป" หัววัดมีขดลวดเหนี่ยวนำสนามแม่เหล็กในตัวที่รับสัญญาณสนามแม่เหล็กแบบเรียลไทม์ ด้วยการใช้หลักการที่ว่าความเร็วของการแพร่กระจายของสนามแม่เหล็กจะสูงกว่าความเร็วของเสียงมาก จึงกำหนดระยะห่างไปยังจุดความผิดปกติโดยการตรวจจับความแตกต่างของเวลาระหว่างสัญญาณแม่เหล็กไฟฟ้าและสัญญาณเสียง ด้วยการขยับตำแหน่งเซ็นเซอร์อย่างต่อเนื่อง จะพบจุดที่มีความแตกต่างของเวลาแม่เหล็กเสียงน้อยที่สุด ตำแหน่งที่แน่นอนของข้อบกพร่องอยู่ต่ำกว่าจุดนี้
โดยทั่วไปแล้ว เครื่องมือระบุตำแหน่งข้อบกพร่องทางเสียงแบบดั้งเดิมจะขึ้นอยู่กับหูฟังหรือการเคลื่อนตัวชี้มิเตอร์เพื่อแยกแยะเสียงคายประจุที่จุดความผิดปกติ เนื่องจากเสียงการคายประจุจะเกิดขึ้นชั่วขณะและแยกไม่ออกจากเสียงรบกวนรอบข้าง จึงมักนำเสนอความท้าทายที่สำคัญสำหรับผู้ปฏิบัติงานที่มีประสบการณ์น้อย วิธีการซิงโครไนซ์เสียงและแม่เหล็กสามารถหลีกเลี่ยงปัญหาเหล่านี้ได้อย่างมีประสิทธิภาพ
อินเทอร์เฟซการทำงานและการตั้งค่าเครื่องมือมีโหมดการทำงานสองโหมด: การใช้งานหน้าจอสัมผัสและการทำงานด้วยปุ่มเดียว อินเทอร์เฟซผู้ใช้ประกอบด้วยพื้นที่แสดงรูปคลื่น (รูปคลื่นเสียงและรูปคลื่นของสนามแม่เหล็ก) และพื้นที่การปรับพารามิเตอร์
ตัวกรองช่องเสียงมีแบนด์วิธเริ่มต้นที่ 100 Hz–1600 Hz สามารถเลือกพารามิเตอร์ตัวกรองที่เหมาะสมสำหรับไซต์ต่างๆ ได้ ตัวอย่างเช่น บนพื้นผิวแข็งใกล้กับจุดผิดเพี้ยน ตัวกรองความถี่สูงผ่านจะรักษาเสียงการปล่อยแรงกระแทกความถี่สูงไว้ได้ดีที่สุด ในขณะที่ตัวกรองความถี่ต่ำผ่านนั้นเหมาะสม บนพื้นผิวแข็งใกล้กับจุดผิดเพี้ยน การกรอง Bandpass เป็นการแลกเปลี่ยนระหว่างทั้งสอง
บันทึก:เมื่อข้อมูลที่รวบรวมทั้งสี่ชุดต่ำกว่า 30 มิลลิวินาทีเป็นเวลาสามครั้งติดต่อกัน ไอคอนจะแสดงข้างสัญญาณแม่เหล็กไฟฟ้า แสดงว่าจุดฟอลต์กำลังใกล้เข้ามา
การระบุตำแหน่งต้องใช้เครื่องกำเนิดสัญญาณแรงกระตุ้นไฟฟ้าแรงสูงที่ทำงานในสถานะคายประจุเป็นระยะ วิธีการเดินสายไฟประกอบด้วยวิธีแบบเฟสต่อเฟส (ควรใช้เมื่อมีความเสียหายจากฉนวนหลักจากเฟสถึงกราวด์ เนื่องจากการลดทอนเสียงจากการปล่อยประจุน้อยกว่า) วิธีแบบเฟสต่อเฟส (สำหรับข้อผิดพลาดแบบเฟสต่อเฟสอย่างง่ายโดยไม่ต้องต่อสายดิน) และวิธีการเดินสายไฟสำหรับข้อบกพร่องของวงจรเปิดแบบธรรมดา
การเลือกพื้นที่ระบุตำแหน่งก่อนที่จะระบุเส้นทางจะต้องกำหนดเส้นทางเคเบิลให้ชัดเจนก่อน หากแบบเขียนไม่ครบถ้วนควรดำเนินการสำรวจเส้นทางและทำเครื่องหมายเส้นทางไว้ จากผลการวัดระยะทางและการพิจารณาขอบม้วนหัวสายเคเบิลและภูมิประเทศ ตำแหน่งข้อบกพร่องจะถูกกำหนดคร่าวๆ โดยทั่วไปภายใน ± 50 ม. ของค่าการวัดระยะทางคร่าวๆ หลังจากแน่ใจว่าจุดฟอลต์ถูกเจาะและวงจรการคายประจุของเครื่องกำเนิดพัลส์ไฟฟ้าแรงสูงอยู่ภายใน 3-5 วินาที การระบุตำแหน่งจะเริ่มเหนือสายเคเบิลโดยตรงภายในพื้นที่ที่เลือก
การระบุขั้นตอนประกอบโพรบและเชื่อมต่อกับพอร์ตเซ็นเซอร์ และเชื่อมต่อหูฟังเข้ากับพอร์ตหูฟัง ในพื้นที่ที่เลือก ให้วางเซ็นเซอร์ราบกับพื้นเหนือสายเคเบิลโดยตรง โดยชี้ไปในทิศทางของการวางสายเคเบิล และสังเกตรูปคลื่นขณะฟังด้วยหูฟัง การตั้งค่าเริ่มต้นที่แนะนำคือเกณฑ์ต่ำ อัตราขยายสูง และปริมาณสูง เมื่อได้ยินและเห็นเสียงและเสียง / รูปคลื่นแม่เหล็ก ให้ขยับหัวเซนเซอร์ทุกๆ 1-2 เมตร และฟังที่แต่ละจุดเป็นเวลาอย่างน้อยสองรอบการคายประจุ ทำต่อไปจนกว่าจะไม่ได้ยินเสียงและไม่เห็นรูปคลื่นอีก และความแตกต่างของเวลาจะเปลี่ยนจากใหญ่ไปเล็กและกลับไปใหญ่ แล้วค่อยกลับไปย้าย. เมื่อย้ายตำแหน่ง ให้ใช้เกณฑ์ที่สูงกว่า อัตราขยายที่ต่ำลง และระดับเสียงที่ต่ำลง และค้นหาจุดที่เสียงและรูปคลื่นอยู่ที่ระดับสูงสุดร่วมกับจุดที่ความแตกต่างของเวลาอยู่ที่ต่ำสุด — ความบังเอิญของทั้งสองคือจุดผิด
ข้อควรระวังและข้อผิดพลาดทั่วไปXHDD503C+ เป็นเครื่องมือระบุตำแหน่งแบบดิจิทัลที่ปรับเปลี่ยนได้เองสำหรับงานบำรุงรักษาสายเคเบิลเป็นประจำ โดยที่ใช้งานง่ายและความสามารถในการทำซ้ำ. ด้วยการปรับเกน / ทริกเกอร์ของเสียงอัตโนมัติและการแจ้งเตือนจุดผิดพลาดที่กำลังเข้าใกล้อย่างชัดเจน อุปกรณ์นี้ถูกสร้างขึ้นสำหรับทีมงานที่มีประสบการณ์หลากหลายที่ต้องการให้เครื่องดนตรีปรับเข้ากับสถานที่ทำงานด้วยตนเอง เพื่อให้ผู้ปฏิบัติงานที่มีประสบการณ์น้อยยังสามารถโทรได้อย่างมั่นใจ และผู้ปฏิบัติงานที่มีประสบการณ์สามารถทำงานได้เร็วขึ้นกับงานที่มีความถี่สูงในแต่ละวัน
ไตรมาสที่ 1 XHDD503C+ ทำหน้าที่อะไร?
เป็นตัวระบุข้อบกพร่องของสายเคเบิลที่ใช้หลักการซิงโครไนซ์เสียงและแม่เหล็กของปิ๊กอัพการสั่นสะเทือนและการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อระบุตำแหน่งเฉพาะของข้อบกพร่องของสายเคเบิล หัววัดจะรวบรวมการสั่นสะเทือน เสียง และคลื่นแม่เหล็กไฟฟ้าที่สร้างขึ้นโดยการคายประจุแฟลชโอเวอร์ที่ข้อบกพร่อง และยูนิตหลักจะประมวลผลและแสดงรูปคลื่นและเสียงของความผิดปกติอย่างชาญฉลาด เพื่อให้ผู้ทดสอบสามารถระบุข้อผิดพลาดได้โดยการได้ยินและการมองเห็น
ไตรมาสที่ 2 เหมาะกับข้อบกพร่องและสายเคเบิลใดบ้าง?
เหมาะสำหรับการตรวจจับข้อบกพร่องด้านความต้านทานต่ำ การลัดวงจร วงจรเปิด และวงจรขาดในสายไฟ สายโคแอกเซียล และสายแรงดันต่ำที่มีระดับแรงดันไฟฟ้า หน้าตัด และตัวกลางต่างกัน ตลอดจนฟอลต์รั่วไหลและฟอลต์ที่มีความต้านทานสูงแบบวาบไฟตามผิว
ไตรมาสที่ 3 อะไรทำให้โดดเด่นในการใช้ชีวิตประจำวัน?
โดยจะคำนวณความแตกต่างของเวลาแบบอะคูสติก-แม่เหล็กโดยอัตโนมัติ ให้การปรับเกน/ทริกเกอร์เสียงแบบอัตโนมัติหรือแบบแมนนวล และแสดงการเบี่ยงเบนเส้นทางพร้อมการแจ้งเตือนจุดที่ใกล้เข้ามา ช่วยให้ผู้ปฏิบัติงานยืนยันจุดได้อย่างรวดเร็วแม้ในสถานที่ที่มีเสียงดัง
ไตรมาสที่ 4 ความแม่นยำและสภาพการทำงานใดที่สามารถคาดหวังได้?
ความแม่นยำในการตรวจจับคือ ≤ 0.1 ม. สำหรับการวางตำแหน่ง และ ≤ 0.5 ม. สำหรับเส้นทาง โดยมีช่วงการตรวจจับ 0.00–99.99 ms ทำงานบนเซลล์แบตเตอรี่ 4 × 3.7 V–3200 AH–18650 โดยมีเวลาสแตนด์บายนานกว่า 8 ชั่วโมง ที่อุณหภูมิ -25 °C ถึง 65 °C และความชื้นสัมพัทธ์ ≤ 90% และเซ็นเซอร์กันน้ำได้ถึง IP65
คำถามที่ 5 สิ่งที่ต้องสังเกตและสิ่งที่รวมอยู่ด้วย?
ชาร์จอุปกรณ์เมื่อระดับแบตเตอรี่ต่ำกว่า 20% (ประมาณ 4 ชั่วโมงสำหรับการชาร์จเต็ม) อย่าถอดแยกชิ้นส่วนโพรบหรือเครื่องมือ ทำความสะอาดจอ LCD ด้วยผ้ากึ่งแห้งที่ไม่เป็นขุยเท่านั้น และอย่าวางเซนเซอร์ไว้บนตัวสายเคเบิลโดยตรง แพคเกจประกอบด้วยตัวระบุตำแหน่งสายเคเบิล หูฟัง โพรบ (พร้อมก้านต่อ ฐาน ขากราวด์ ขั้วต่อโพรบ และขั้วต่อดิสก์) สายสัญญาณหุ้มฉนวน 7 แกน เครื่องชาร์จ และประแจอเนกประสงค์ พร้อมการรับประกันหนึ่งปีพร้อมบริการบำรุงรักษาและบริการทางเทคนิคตลอดอายุการใช้งาน
