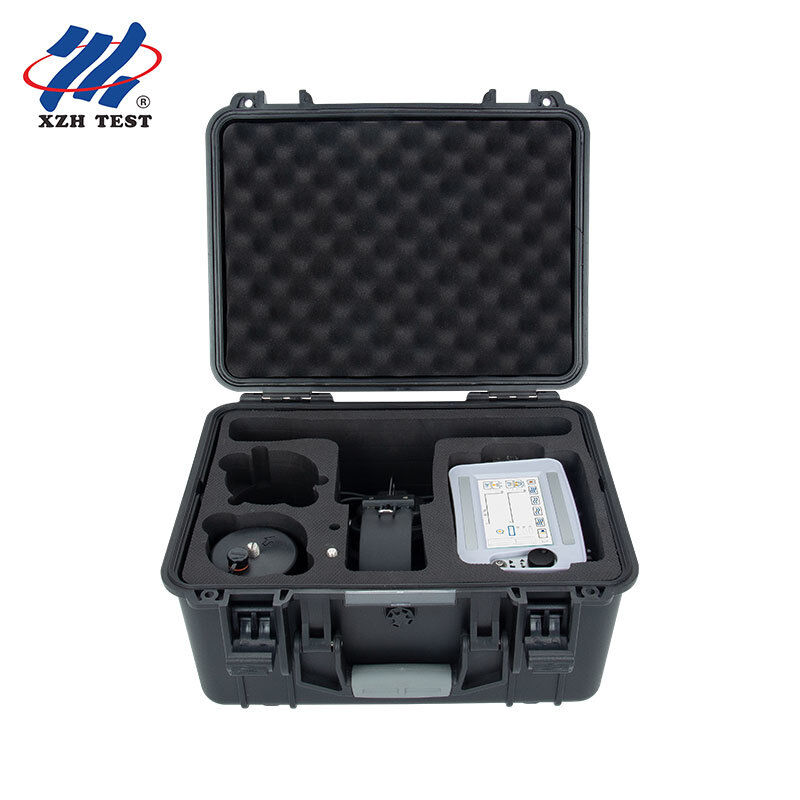

เครื่องชี้แจงความผิดพลาดของเคเบิล เครื่องชี้แจงจอสัมผัสขนาด 5 นิ้ว

เครื่องระบุตำแหน่งสายเคเบิลขัดข้อง XHDD503B ใช้เทคนิคการซิงโครไนซ์เสียงและแม่เหล็กเพื่อระบุตำแหน่งที่สายไฟขัดข้อง เครื่องกำเนิดไฟฟ้าปล่อยประจุไฟฟ้าสถิตจะสร้างการปล่อยประจุไฟฟ้าสลับที่เกิดขึ้น โดยจะถูกรับและขยายสัญญาณโดยโพรบที่เกี่ยวข้อง และตำแหน่งที่แน่นอนของจุดขัดข้องจะถูกกำหนดโดยการตัดสินด้วยการได้ยินและการมองเห็น เครื่องมือนี้ช่วยให้สามารถระบุตำแหน่งที่แน่นอนของจุดขัดข้องของสายเคเบิลภายในช่วงการวัดหยาบ และรวบรวมความแตกต่างของเวลาเสียงและแม่เหล็ก โดยรวมเทคโนโลยีการระบุตำแหน่งและการทดสอบช่วยเส้นทาง เพื่อให้โหมดการทดสอบที่หลากหลายและข้อมูลแจ้งเตือนที่หลากหลายและครอบคลุมสำหรับการระบุตำแหน่งสายเคเบิลขัดข้องอย่างมีประสิทธิภาพและแม่นยำ

เครื่องมือระบุตำแหน่งนี้เหมาะสำหรับสายไฟที่เกิดการลัดวงจรความต้านทานต่ำ วงจรเปิด และการขาดการเชื่อมต่อของสายไฟ สายโคแอกเชียลความถี่สูง สายไฟส่องสว่างตามถนน และสายไฟใต้ดินของวัสดุต่างๆ หน้าตัด และตัวกลางต่างๆ รวมถึงการรั่วไหลความต้านทานสูงและการขัดข้องแบบแฟลชโอเวอร์ความต้านทานสูง

อุปกรณ์ใช้เทคนิคการซิงโครไนซ์เสียงและแม่เหล็กเพื่อระบุตำแหน่งที่ขัดข้องได้อย่างแม่นยำ โดยอิงจากเทคนิคการระบุตำแหน่งด้วยเสียงแบบดั้งเดิม พร้อมการตรวจจับและการประยุกต์ใช้สัญญาณแม่เหล็กเพิ่มเติม

เมื่อเครื่องกำเนิดไฟฟ้าแรงสูงทำการปล่อยประจุไฟฟ้าสถิตไปยังสายเคเบิลที่ขัดข้อง เสียงที่เกิดจากการปล่อยประจุที่จุดขัดข้องจะถูกส่งไปยังพื้นดิน สัญญาณเสียงจะถูกรับโดยโพรบที่มีความไวสูง หลังจากขยายสัญญาณแล้ว จะได้ยินเสียง "ป๊อป" ผ่านหูฟัง โพรบในตัวจะรับสัญญาณสนามแม่เหล็กแบบเรียลไทม์ และใช้หลักการที่ว่าสนามแม่เหล็กแพร่กระจายเร็วกว่าเสียงมาก จึงกำหนดระยะห่างของจุดขัดข้องโดยการตรวจจับความแตกต่างของเวลา (time difference) ระหว่างสัญญาณแม่เหล็กไฟฟ้าและสัญญาณเสียง ตำแหน่งของเซ็นเซอร์จะถูกเคลื่อนที่เพื่อหาจุดที่มีความแตกต่างของเวลาเสียงและแม่เหล็กน้อยที่สุด และตำแหน่งที่แน่นอนของจุดขัดข้องจะอยู่ด้านล่าง

เครื่องมือระบุตำแหน่งด้วยเสียงแบบดั้งเดิมโดยทั่วไปจะตรวจสอบเฉพาะด้วยหูฟัง หรืออาศัยการแกว่งของเข็มมิเตอร์เพื่อระบุเสียงปล่อยประจุที่จุดขัดข้อง เนื่องจากเสียงปล่อยประจุจะหายไปในทันทีและไม่แตกต่างจากเสียงรบกวนรอบข้างมากนัก จึงมักสร้างความยากลำบากอย่างมากให้กับผู้ปฏิบัติงานที่มีประสบการณ์น้อย เทคนิคการซิงโครไนซ์เสียงและแม่เหล็กช่วยหลีกเลี่ยงปัญหาเหล่านี้ได้อย่างมีประสิทธิภาพ

โหมดการระบุตำแหน่งของเครื่องมือคือโหมดเสียงและแม่เหล็ก: จะแสดงรูปคลื่นสัญญาณเสียงและสนามแม่เหล็กโดยอัตโนมัติ และคำนวณความแตกต่างของเวลาของสัญญาณเสียงและแม่เหล็กโดยอัตโนมัติ ทำงานโดยหน้าจอสัมผัสหรือการควบคุมการปรับด้วยปุ่มเดียว อินเทอร์เฟซการทำงานประกอบด้วยพื้นที่แสดงรูปคลื่นและพื้นที่ปรับพารามิเตอร์

ตัวกรองช่องสัญญาณเสียงมีแบนด์วิดท์เริ่มต้นจากโรงงานที่ 100 Hz–1600 Hz สามารถเลือกพารามิเตอร์ตัวกรองที่เหมาะสมสำหรับไซต์งานต่างๆ ได้ เช่น บนพื้นผิวแข็ง (เช่น ใต้ปูนซีเมนต์และแผ่นหิน) ส่วนประกอบความถี่สูงจะเด่นชัด ในขณะที่บนพื้นทรายหรือดิน ส่วนประกอบความถี่ต่ำจะเด่นชัด

การระบุตำแหน่งแบบซิงโครไนซ์เสียงและแม่เหล็กต้องใช้เครื่องกำเนิดไฟฟ้าแรงสูงสำหรับการปล่อยประจุไฟฟ้าสถิตที่ทำงานในสภาวะการปล่อยประจุเป็นระยะๆ วิธีการเดินสายรวมถึงวิธีเฟสต่อเกราะ (แนะนำเมื่อมีความเสียหายต่อฉนวนเฟสต่อกราวด์ เนื่องจากเสียงปล่อยประจุจะลดทอนน้อย) วิธีเฟสต่อเฟส (สำหรับความผิดพลาดเฟสต่อเฟสแบบง่ายโดยไม่มีการลงกราวด์ร่วม) และวิธีการเดินสายสำหรับความผิดพลาดแบบขาดการเชื่อมต่อแบบง่าย

ก่อนทำการระบุตำแหน่ง ควรมีการกำหนดเส้นทางสายเคเบิลให้ชัดเจนก่อน หากข้อมูลแบบแปลนไม่สมบูรณ์ ควรทำการตรวจจับและทำเครื่องหมายเส้นทาง ตามผลการวัดระยะทางและพิจารณาขอบรีลของปลายสายเคเบิลและภูมิประเทศ ตำแหน่งจุดขัดข้องจะถูกกำหนดโดยประมาณ โดยทั่วไปจะอยู่ในช่วง (ค่าการวัดระยะทางหยาบ ± 50 ม.) หลังจากตรวจสอบให้แน่ใจว่าได้ครอบคลุมจุดขัดข้องแล้ว และรอบการปล่อยประจุของเครื่องกำเนิดไฟฟ้าพัลส์แรงสูงอยู่ที่ 3–5 วินาที ให้เริ่มทำการระบุตำแหน่งโดยตรงเหนือสายเคเบิลในพื้นที่ที่เลือก

เชื่อมต่อเซ็นเซอร์โพรบระบุตำแหน่งเข้ากับซ็อกเก็ตเซ็นเซอร์ และหูฟังเข้ากับซ็อกเก็ตหูฟัง ในพื้นที่ที่เลือก วางเซ็นเซอร์ราบกับพื้นโดยตรงเหนือสายเคเบิล ชี้ไปในทิศทางของการวางสายเคเบิล เลือกโหมดซิงโครไนซ์เสียงและแม่เหล็ก และสังเกตรูปคลื่นขณะฟังด้วยหูฟัง หลักการเริ่มต้นที่แนะนำคือการตั้งค่าเกณฑ์ต่ำ เกนสูง และระดับเสียงสูง เมื่อได้ยินและเห็นรูปคลื่นเสียงและรูปคลื่นเสียง/แม่เหล็ก ให้เคลื่อนย้ายโพรบเซ็นเซอร์ทุกๆ 1–2 เมตร และตรวจสอบรอบการปล่อยประจุมากกว่า 2 รอบที่แต่ละจุด เคลื่อนที่ต่อไปจนกว่าจะไม่สามารถได้ยินหรือเห็นเสียงและรูปคลื่นอีกต่อไป และความแตกต่างของเวลาเปลี่ยนจากมากไปน้อยและกลับไปมาก จากนั้นย้อนกลับไปเพื่อจัดตำแหน่งใหม่ เมื่อจัดตำแหน่งใหม่ ให้เพิ่มเกณฑ์ ลดเกน และลดระดับเสียง และหาจุดที่เสียงและรูปคลื่นมีค่าสูงสุดพร้อมกับจุดที่ความแตกต่างของเวลาต่ำที่สุด การทับซ้อนของทั้งสองคือจุดขัดข้อง
