เครื่องระบุตำแหน่งสายเคเบิลขัดข้อง | เครื่องวัดแบบอนาล็อก ซิงโครไนซ์เสียงและแม่เหล็ก ตัวระบุตำแหน่งใต้ดิน | XHDD503

เครื่องระบุตำแหน่งสายเคเบิลขัดข้อง | เครื่องวัดแบบอนาล็อก ซิงโครไนซ์เสียงและแม่เหล็ก ตัวระบุตำแหน่งใต้ดิน | XHDD503

รายละเอียดสินค้า:
สถานที่กำเนิด: ซีอาน, มณฑลส่านซี, จีน
ชื่อแบรนด์: XZH TEST
ได้รับการรับรอง: CE/ISO
หมายเลขรุ่น: เอ็กซ์เอชดี503
ข้อมูลรายละเอียด
สถานที่กำเนิด:
ซีอาน, มณฑลส่านซี, จีน
ชื่อแบรนด์:
XZH TEST
ได้รับการรับรอง:
CE/ISO
หมายเลขรุ่น:
เอ็กซ์เอชดี503
เน้น:

High Light

เน้น:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
จำนวนสั่งซื้อขั้นต่ำ:
1ยูนิต
ราคา:
สามารถต่อรองได้
รายละเอียดการบรรจุ:
บรรจุภัณฑ์ไม้
เวลาการส่งมอบ:
5-8 วันทำการ
เงื่อนไขการชำระเงิน:
ที/ที
สามารถในการผลิต:
3,000 หน่วย / ปี
คําอธิบายสินค้า
ภาพรวมสินค้า

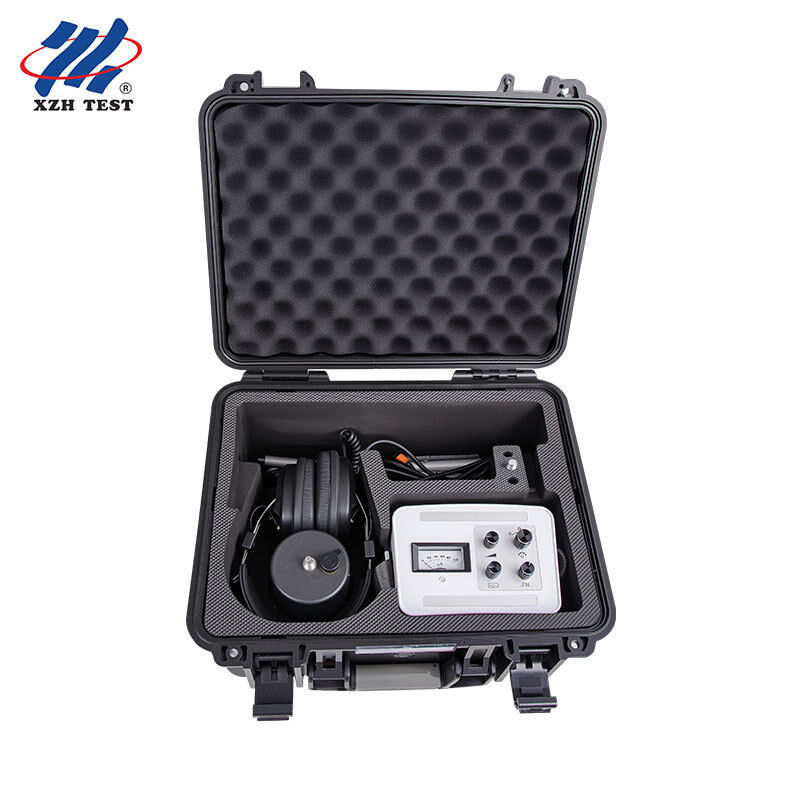

XHDD503 Analog Cable Fault Pinpointer ใช้หลักการการรับสั่นและการผลักดันไฟฟ้าแม่เหล็ก เพื่อกําหนดตําแหน่งเฉพาะของจุดผิดพลาดของเคเบิลด้วยการใช้เครื่องผลิตแรงดันสูง, การปล่อย flashover ถูกดําเนินการที่จุดความผิดพลาด.คลื่นเสียงและคลื่นไฟฟ้าแม่เหล็กที่เกิดจากการปล่อยไฟฟลชอเวอร์ถูกจับโดยเครื่องตรวจสอบที่อุปกรณ์การกําหนดตําแหน่ง, เสริมและประมวลผลโดยเครื่องมือ, แสดงและผลิตและในที่สุดตําแหน่งที่แม่นยําของจุดผิดพลาดถูกตัดสินโดยการได้ยินและสายตาของผู้ทดสอบภายในช่วงการวัดโดยค่อนข้าง"

อุปกรณ์จับตัวนี้เหมาะสําหรับความต้านทานต่ํา, การตัดสายสั้น, การเปิดวงจร และความผิดพลาดในการตัดสาย,ของสายไฟฟ้า, สายเคเบิลโคอาเซียลความถี่สูง, สายไฟฟ้าถนนและสายฝังของวัสดุต่างๆ, ส่วนตัดและสื่อ

ลักษณะสําคัญ
ร่วมกันรับคลื่นสั่นคลื่นคลื่นเสียงและคลื่นไฟฟ้าแม่เหล็กที่ผลิตเมื่อจุดผิดพลาดการปล่อย
เสียงและช่องแม่เหล็กถูกออกแบบแยกกันและพลังงานแยกกัน, ให้ความสามารถต่อต้านการแทรกแซงที่แข็งแกร่ง
การออกแบบเครื่องวัดแบบแอนาล็อก ที่ทําให้ความเข้มแข็งและแนวโน้มของสัญญาณชัดเจนทันที
ระดับศูนย์สามารถปรับได้ตามใจชอบ เหมาะสําหรับหลายจุดที่แข็งแรงและอ่อนแอ
เซ็นเซอร์สัญลักษณ์การแยกทางกายภาพหลายชั้นที่มีระดับกันน้ํา IP65
แบตเตอรี่ลิธีียมขนาดใหญ่ที่ติดตั้งพร้อมเวลารอคอยที่ยาวนาน และเครื่องชาร์จเร็ว
ขนาดเล็กและเบา ใช้งานง่าย มีอินเตอร์เฟสง่าย
ปริมาตรเทคนิค
รายการ รายละเอียด
การขยายขนาด 500,000 ครั้ง
ความแม่นยําในการตั้งตําแหน่ง ต่ํากว่า 0.1 m
อุปทานการออก 350 Ω
พลังงานทํางาน แบตเตอรี่มาตรฐาน 4 × 3.7 V 3200 mAh
กระแสสติก < 10 mA
เวลารอ กว่า 20 ชั่วโมง
อุณหภูมิบริเวณ -25 °C ถึง 65 °C ความชื้นสัมพันธ์ ≤ 90%
หลักการทํางาน

วิธีการจับตําแหน่งความผิดพลาดเสียงและแม่เหล็กแบบร่วมกัน เป็นวิธีการจับตําแหน่งความผิดพลาดที่แม่นยําและเป็นเอกลักษณ์มาก โดยหลักการของมันขึ้นอยู่กับวิธีการจับตําแหน่งเสียงแบบดั้งเดิมพร้อมการเพิ่มการตรวจจับและการใช้สัญญาณไฟฟ้าแม่เหล็ก.

ภายใต้การกระทําของกระแทกความดันสูง, การปล่อยไฟฟ้า flashover เกิดขึ้นที่จุดผิดพลาดของสายไฟฟ้า เมื่อจุดผิดพลาดการปล่อยไฟฟ้า, ปรากฏการณ์ทางฟิสิกอล เช่น echo, คลื่นสั่นสะเทือน, คลื่นเสียงคลื่นแม่เหล็กไฟฟ้าเครื่องทดสอบความผิดพลาดของสายเคเบิลตรวจจับการปล่อยไฟฟลชอเวอร์ที่จุดผิดพลาด:ปรากฏการณ์เสียงสะท้อนและวงจรสั้นทันที สามารถใช้ในการสมบูรณ์แบบการวัดค่อนข้างของจุดผิดพลาด, ในขณะที่เครื่องมือการชี้แจงใช้คลื่นสั่นคลื่นคลื่นเสียงและคลื่นไฟฟ้าแม่เหล็กที่เกิดจากการปล่อยไฟฟลชออเวอร์ เพื่อให้การตั้งตําแหน่งของจุดผิดพลาดถูกต้อง

อุปกรณ์ใช้การออกแบบอิสระของช่องเสียงและช่องแม่เหล็กที่มีไฟฟ้าแยกแยกซึ่งช่วยเพิ่มความสามารถในการป้องกันการแทรกแซง และทําให้มันเหมาะสําหรับสถานที่ผิดพลาดต่างๆเนื่องจากการขยายขนาดใหญ่และความรู้สึกสูง มันเหมาะสําหรับการหาจุดผิดพลาดที่ลึกกว่า

สรุปการใช้ การเชื่อมต่อไฟฟ้ากับเครื่องผลิตไฟฟ้าแรงสูง

การกําหนดการสอดคล้องเสียงและแม่เหล็ก ต้องการเครื่องกําเนิดสัญญาณแรงกระแทกความแรงสูง ที่ทํางานในสภาพการปล่อยระยะเวลาวิธีการเชื่อมไฟรวมไปถึงวิธีการระยะ-เพื่อกระบวน (ชอบเมื่อมีระยะ-เพื่อพื้นที่ความเสียหายการกันหนาว, เนื่องจากการลดความรุนแรงของเสียงการปล่อยไฟน้อย), วิธีระยะต่อระยะ (สําหรับความผิดพลาดระยะต่อระยะเรียบง่ายโดยไม่ต้องผสมผสานกับพื้นดิน) และวิธีการเชื่อมต่อสําหรับความผิดพลาดการตัดสายง่าย

เลือกพื้นที่ชี้แจง

ก่อนการชี้แจงเส้นทางของสายไฟฟ้า ควรให้ชัดเจนก่อน หากภาพวาดและข้อมูลไม่สมบูรณ์ ควรตรวจสอบเส้นทางและทําเครื่องหมายจากผลการวัดระยะทาง และพิจารณาขอบแผ่นหัวสายไฟฟ้าและพื้นที่, ตําแหน่งจุดผิดพลาดถูกกําหนดโดยประมาณ โดยทั่วไปภายใน (ค่าการวัดระยะทาง ± 50 m)หลังจากการรับรองจุดความผิดพลาดถูกเจาะเข้าไปและวัฏจักรการปล่อยของผู้ผลิตแรงดันแรงสูงคือ 3?? 5 วินาที, เริ่มการชี้ตรงเหนือสายไฟฟ้าในพื้นที่ที่เลือก

การกําหนดขั้นตอน
1. การประกอบ: ประกอบซอนด์, ปลายซอนด์ (ถ้าจําเป็น) และแท่งเชื่อม
2. การเชื่อมต่อสายไฟ: ก่อนอื่นก็ใส่สายเสียงในช่องทางเข้าและเชื่อมโซน, จากนั้นใส่หูฟังในช่องทางออก
3. กําหนดปุ่ม "การทํางานโหมด" ไปยังตําแหน่ง "จุด"
4ปรับปุ่ม "ปรับระดับ" ให้เข็มของเครื่องวัดสวิงได้อย่างมีประสิทธิภาพ
5ปรับปุ่ม "ปรับปริมาณเสียง" ให้เสียงหูฟังเหมาะสําหรับผู้ใช้งานในการติดตาม
6. หลังจากการปรับและขณะที่การันตีจุดความผิดพลาดเจาะฉาย flashover จัดการที่ระบุอย่างแม่นยํา "ตรงเหนือสายไฟฟ้า, ภายในช่วงการวัดค่อนข้าง

ระหว่างกระบวนการทั้งหมด, ดําเนินการตรวจสอบตรงเหนือสายไฟฟ้าและภายในช่วงการวัดค่อนข้างเมื่อความเข้มแข็งของสัญญาณจากจุด A1 ไปยังจุด A2 ลดลงอย่างช้า ๆ, จุด B ที่เสียงหูฟังดังที่สุด และเข็มวัดสั่นแรงที่สุดและสอดคล้องกับเสียงคือจุดผิดพลาด

ข้อ เตือน และ ความ ผิด ที่ บ่อย
หลังจากใช้อุปกรณ์ ปั่นปุ่ม "โหมดการทํางาน" ให้เป็น "O" เพื่อปิดอุปกรณ์
เมื่อความดันของแบตเตอรี่ไม่เพียงพอ ความรู้สึกจะลดลงและแบตเตอรี่ควรชาร์จทันทีถอนแบตเตอรี่ออกจากเครื่องมือและชาร์จมันด้วยเครื่องชาร์จที่ตั้งไว้ที่จุดติดในสาย AC 220 V; แสงสีแดงหมายถึงการชาร์จ และแสงสีเขียวหมายถึงการชาร์จเสร็จ. แบตเตอรี่ที่หมดกําลังใช้เวลาประมาณ 4 ชั่วโมงในการชาร์จเต็ม
โซนด์เป็นส่วนประกอบที่รู้สึก และไม่ควรถอด
ถ้า เครื่องมือ ล้มเหลว ส่งมัน ไปยัง โรงงานเดิม เพื่อซ่อม ไม่ต้องแยกมันออกตามใจชอบ
อย่าลบหน้าจอด้วยสารละลายที่รุนแรง (เช่นสารละลายทางเคมีหรือแอลกอฮอล์) ใช้ผ้าที่แห้งครึ่ง และไม่มีเส้นใย ใส่น้ําอบ แล้วใช้ผ้าไมโครไฟเบอร์แห้ง
อย่าวางเซ็นเซอร์บนตัวสายสําหรับการตั้งตําแหน่ง เพราะเสียงกระแทกเบาๆที่ได้ยินจากตําแหน่งใด ๆ ของสายสายคือการสั่นสะเทือนด้วยแรงเครียดไฟฟ้าและไม่สามารถใช้ในการตั้งตําแหน่งได้
หากตัวชี้ไม่สวิง / สัญญาณสนามแม่เหล็กไม่สามารถทดสอบ, ตรวจสอบการชาร์จแบตเตอรี่, การเพิ่ม "การปรับระดับ",และสายเชื่อมระหว่างเครื่องมือและเครื่องตรวจสอบเชื่อมต่อได้อย่างน่าเชื่อถือ.
หากไม่มีเสียงจากหูฟังเมื่อเครื่องสํารวจถูกติดตั้งหรือติดต่อ ตรวจสอบการชาร์จแบตเตอรี่, การเพิ่ม "การปรับระดับ" และสายเชื่อมระหว่างเครื่องและเครื่องสํารวจ

หมายเหตุ:ถ้าสัญญาณวิทยุ FM ได้ยินในบางครั้งที่จุดหมาย, นี้แสดงให้เห็นว่าเครื่องมือทํางานปกติและไม่ส่งผลกระทบต่องานสามารถปรับปรุงได้ โดยการปรับปุ่มปรับความถี่.

FAQ

Q1. XHDD503 ทําอะไร?
เป็นตัวชี้จุดผิดพลาดสายเคเบิลแบบแอนาล็อกเมตร ที่ใช้การสกัดสั่นและการผลักดันไฟฟ้าแม่เหล็ก เพื่อกําหนดตําแหน่งเฉพาะของจุดผิดพลาดสายเคเบิลกับเครื่องผลิตแรงดันสูง มันทําให้เกิดการกระจายไฟฟ้าที่ผิดปกติและการสั่นสะเทือน เสียงและคลื่นไฟฟ้าแม่เหล็กถูกจับโดยซอนด์และประมวลผลโดยอุปกรณ์ ดังนั้นผู้ทดสอบสามารถตัดสินจุดที่แม่นยําโดยการได้ยินและการมองเห็นตรงเหนือสายไฟฟ้า ภายในช่วงการวัดโดยเฉพาะ.

Q2. มันเหมาะกับความผิดพลาดและสายไฟสายไหน?
มันเหมาะกับความต้านทานต่ํา, สายวงจรสั้น, สายวงจรเปิด และความผิดพลาดการตัดสาย, เช่นเดียวกับการรั่วไหลความต้านทานสูงและความผิดพลาด flashover ความต้านทานสูง, ของสายไฟฟ้า, สาย coaxial ความถี่สูง,สายไฟฟ้าถนนและสายฝังของวัสดุต่าง ๆผ่าตัดและสื่อ

Q3. อะไรทําให้การต่อต้านการขัดขวางของมันแข็งแรง?
ช่องเสียงและช่องแม่เหล็กถูกออกแบบแยกกัน และใช้พลังงานแยกกัน และระดับศูนย์สามารถปรับได้ตามใจชอบเนื่องจากการปรับขนาดใหญ่และความรู้สึกสูง มันเหมาะสมโดยเฉพาะอย่างยิ่งสําหรับการหาจุดความผิดพลาดที่ลึกแม้ว่าเสียงเบื้องหลังของมันจะค่อนข้างใหญ่

Q4. ความแม่นยําและสภาพการทํางานที่สามารถคาดหวังได้อย่างไร?
ความแม่นยําในการตั้งตําแหน่งต่ํากว่า 0.1 เมตร, ด้วยการขยายขนาด 500,000 ครั้งและอุปสรรคการออก 350 Ω. มันทํางานบน 4 × 3.แบตเตอรี่มาตรฐาน 7 V 3200 mAh ที่มีกระแสสแตตติกต่ํากว่า 10 mA และใช้ในสแตนด์บายมากกว่า 20 ชั่วโมง, ณ -25 °C ถึง 65 °C และความชื้นสัมพันธ์ ≤ 90% และเซ็นเซอร์กันน้ําถึง IP65

ส.5. อะไร ควร ใส่ ใจ และ อะไร ได้ รวม ไว้?
เปลี่ยนหมุนโหมดการทํางานเป็น "O" เมื่อเสร็จสิ้น การชาร์จแบตเตอรี่เมื่อความดันไม่เพียงพอ (ชาร์จมันภายนอกอุปกรณ์ด้วยเครื่องชาร์จพิเศษ ประมาณ 4 ชั่วโมงสําหรับการชาร์จเต็ม)อย่าแยกซอนด์หรือเครื่องมือ; และไม่วางเซ็นเซอร์บนร่างของสายเคเบิล. แพคเกจรวมตัวชี้แจงความผิดพลาดสายเคเบิล, หูฟัง, โซนด์, เสียงสายและชาร์จพร้อมการรับประกันฟรี 1 ปี และการบํารุงรักษาและบริการทางเทคนิคตลอดชีวิต
