| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE、ISO |
| หมายเลขรุ่น: | xhgg502a1 |
ข้อผิดพลาดของสายเคเบิลตัวระบุตำแหน่งล่วงหน้า XHGG502A1
คำอธิบาย

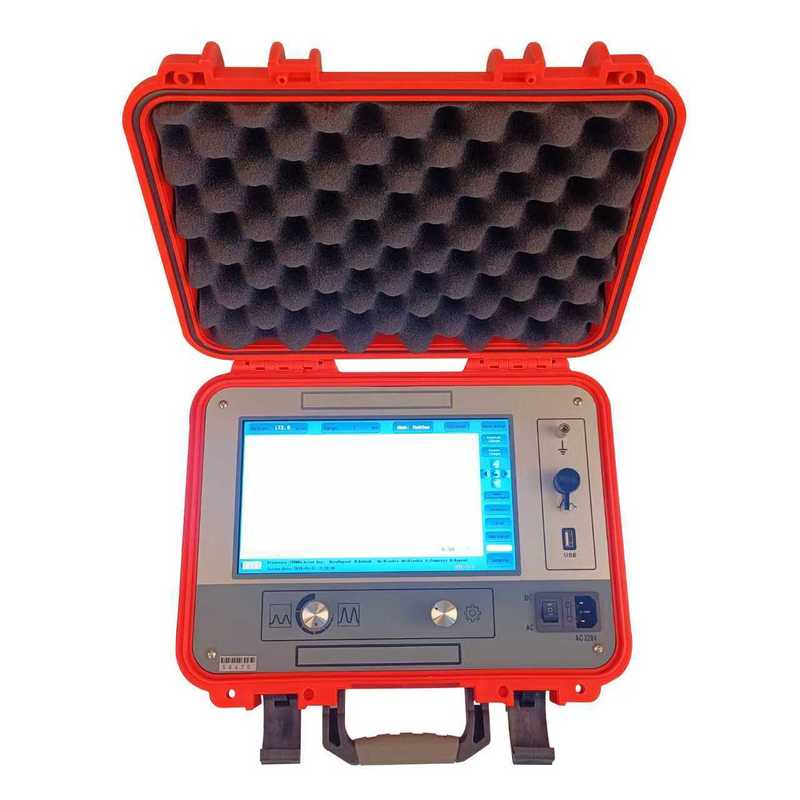

เครื่องทดสอบข้อผิดพลาดของสายเคเบิลใช้คอมพิวเตอร์แบบบูรณาการหน้าจอสัมผัสขนาด 10.1 นิ้วระดับอุตสาหกรรม อินเทอร์เฟซซอฟต์แวร์การทำงานที่เรียบง่าย วงจรรวมและอุปกรณ์ระดับอุตสาหกรรม และแบตเตอรี่ลิเธียมไอออนความจุสูงในตัว ซึ่งมีความเสถียร เชื่อถือได้ และใช้งานง่าย
เครื่องทดสอบข้อผิดพลาดของสายเคเบิลนี้เป็นเครื่องมือพิเศษสำหรับการวัดและวิเคราะห์สถานะและระยะทางความผิดพลาดของสายไฟ เครื่องทดสอบข้อผิดพลาดของสายเคเบิลนี้ใช้เทคโนโลยีอิเล็กทรอนิกส์สมัยใหม่และเทคโนโลยีคอมพิวเตอร์เพื่อกรองสัญญาณ การได้มาซึ่งข้อมูล การประมวลผลข้อมูล การแสดงผลกราฟิก และการวิเคราะห์กราฟิก การวัดความเร็วสายเคเบิล การทดสอบความยาวสายเคเบิล การทดสอบระยะทางความผิดพลาดของสายเคเบิล
เครื่องทดสอบข้อผิดพลาดของสายเคเบิลนี้เหมาะสำหรับข้อผิดพลาดความต้านทานต่ำ ไฟฟ้าลัดวงจร วงจรเปิด และการตัดการเชื่อมต่อของสายไฟ สายโคแอกเซียลความถี่สูง สายไฟถนน และสายฝังดินที่ทำจากวัสดุต่างๆ ที่มีหน้าตัดและสื่อต่างๆ รวมถึงการรั่วไหลความต้านทานสูงและแฟลชโอเวอร์ความต้านทานสูง ความล้มเหลวของเครือข่าย
ข้อกำหนดทางเทคนิค
| ความถี่ในการสุ่มตัวอย่าง | 1MHz~400MHz |
| แอมพลิจูดพัลส์แรงดันไฟฟ้าต่ำ | 300V±15% |
| ช่วงการวัด | ≥120km |
| ช่วงการทดสอบ | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| ความกว้างพัลส์ | 0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS |
| ความละเอียดขั้นต่ำ | 0.07m |
| พื้นที่บอดทดสอบ | ≤10m |
| ข้อผิดพลาดในการวัด | ≤±(0.5%×L+1m), L คือความยาวสายเคเบิล |
| โหมดแหล่งจ่ายไฟ | ชาร์จ AC110V~240V, 50Hz/60Hz |
| แรงดันไฟฟ้าทนต่อตัวเชื่อมต่อพัลส์ | DC 35kV |
| ปริมาตรและน้ำหนัก | L358mm×W284mm×H168mm-4.7kg |
| สภาพการทำงาน | อุณหภูมิ -20ºC~+65ºC, ความชื้นสัมพัทธ์ 90%, ความดันบรรยากาศ 750±30mmHg |
2. ข้อผิดพลาดของสายเคเบิลระบุตำแหน่งตัวระบุตำแหน่ง(XHDD503C)
คำอธิบาย

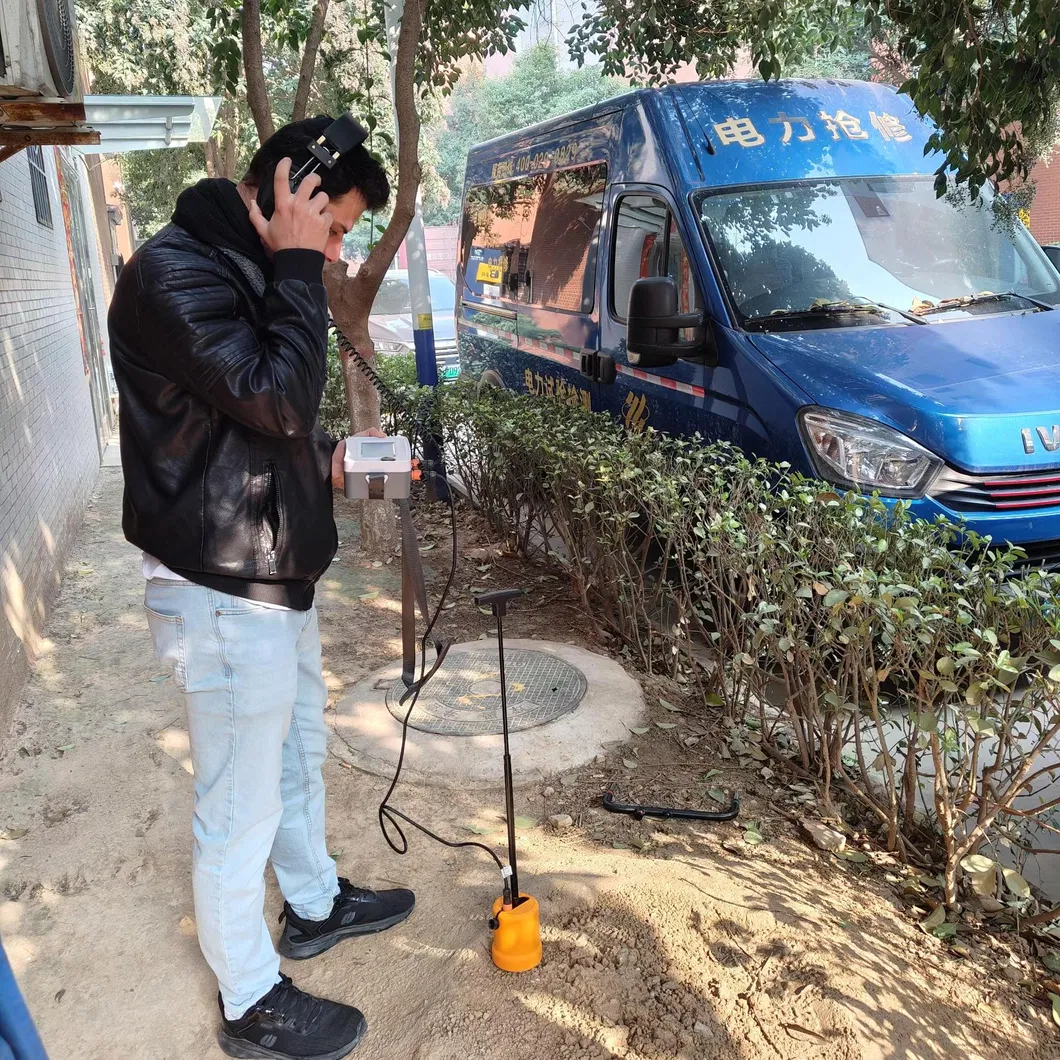

เครื่องมือระบุตำแหน่งข้อผิดพลาดของสายเคเบิลใช้วิธีการซิงโครไนซ์เสียงและแม่เหล็กเพื่อกำหนดจุดข้อผิดพลาดของสายไฟ แฟลชโอเวอร์อิเล็กทรอนิกส์ถูกสร้างขึ้นโดยเครื่องกำเนิดไฟฟ้าปล่อยกระแทก ถูกหยิบขึ้นมาและขยายโดยโพรบที่สอดคล้องกัน และตำแหน่งที่แม่นยำของจุดข้อผิดพลาดถูกกำหนดโดยการตัดสินด้วยการได้ยินและการมองเห็น เป็นอุปกรณ์ที่ทำการวางตำแหน่งที่แม่นยำของจุดข้อผิดพลาดของสายเคเบิลภายในช่วงการวัดคร่าวๆ และรวบรวมความแตกต่างของเวลาเสียงและแม่เหล็ก มันรวมเทคโนโลยีการวางตำแหน่ง การทดสอบด้วยความช่วยเหลือของเส้นทาง และเทคโนโลยีอื่นๆ โดยมีโหมดการทดสอบหลายโหมดและข้อมูลพร้อมท์ที่หลากหลายและหลากหลายเพื่อทำการระบุตำแหน่งข้อผิดพลาดของสายเคเบิลให้เสร็จสิ้นอย่างมีประสิทธิภาพและแม่นยำ
เครื่องมือจุดคงที่นี้เหมาะสำหรับข้อผิดพลาดความต้านทานต่ำ ไฟฟ้าลัดวงจร วงจรเปิด และการตัดการเชื่อมต่อของสายไฟ สายโคแอกเซียลความถี่สูง สายไฟถนน และสายฝังดินที่ทำจากวัสดุต่างๆ ที่มีหน้าตัดและสื่อต่างๆ รวมถึงการรั่วไหลความต้านทานสูงและข้อผิดพลาดแฟลชโอเวอร์ความต้านทานสูง
คุณสมบัติ
1. LCD ความสว่างสูงแบบสัมผัสขนาด 5 นิ้วช่วยให้มองเห็นได้ภายใต้แสงแดด
2. ใช้เทคโนโลยีการวางตำแหน่งแบบซิงโครนัสเสียงและแม่เหล็กเพื่อคำนวณความแตกต่างของเวลาเสียงและแม่เหล็กโดยอัตโนมัติ
3. ค่าเกนและค่าทริกเกอร์ของสัญญาณเสียงและสัญญาณแม่เหล็กสามารถปรับได้ด้วยตนเองเพื่อให้เข้ากับสภาพแวดล้อมต่างๆ
4. มีเทคโนโลยีลดเสียงรบกวนพื้นหลังและสามารถเลือกวิธีการกรองได้หลากหลาย
5. มีฟังก์ชันลดเสียงรบกวนพื้นหลัง BNR และฟังก์ชันลดเสียงรบกวนแบบปิดเสียง
6. มีการระบุการเบี่ยงเบนเส้นทาง
7. ติดตั้งเซ็นเซอร์สัญญาณแยกทางกายภาพหลายชั้น ระดับกันน้ำ IP65
8. แบตเตอรี่ลิเธียมความจุสูงในตัว เวลาสแตนด์บายยาวนาน พร้อมเครื่องชาร์จเร็ว
9. ขนาดเล็กและน้ำหนักเบา ใช้งานง่าย และอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรที่เรียบง่าย
ตัวบ่งชี้ทางเทคนิค
| 1 | พารามิเตอร์ตัวกรอง | All-pass: 100Hz~1600Hz Low pass: 100Hz~300Hz Qualcomm: 160Hz~1600Hz Bandpass: 200Hz~600Hz |
| 2 | เกนช่องสัญญาณ | ปรับได้ 8 ระดับ |
| 3 | เกนช่องสัญญาณแม่เหล็ก | ปรับได้ 8 ระดับ |
| 4 | เกนเอาต์พุต | 16 ระดับ (0~112db) |
| 5 | อิมพีแดนซ์เอาต์พุต | 350Ω |
| 6 | ความแม่นยำในการวางตำแหน่งด้วยเสียง | น้อยกว่า 0.2m |
| 7 | ความแม่นยำในการระบุเส้นทาง | น้อยกว่า 0.5m |
| 8 | แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมมาตรฐาน 4*18650 |
| 9 | เวลาสแตนด์บาย | มากกว่า 8 ชั่วโมง |
| 10 | ปริมาตร | 428L×350W×230H |
| 11 | น้ำหนัก | 6.5kg |
| 12 | อุณหภูมิแวดล้อม | -25~65ºC; ความชื้นสัมพัทธ์: ≤90% |
