| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE/ISO |

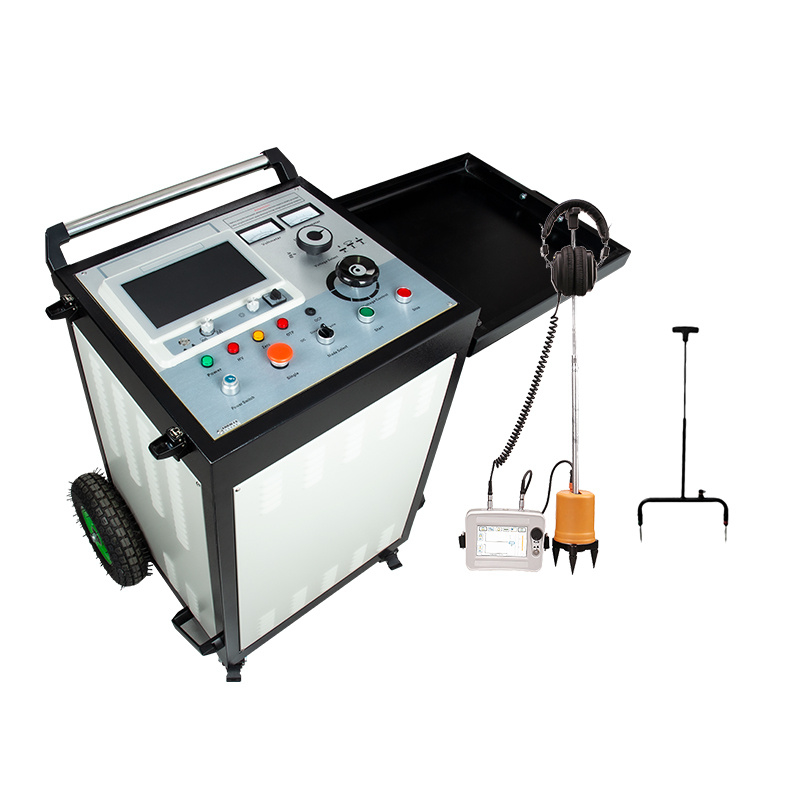

ชุดพร้อมใช้งานกลางแจ้งแบบพกพาพร้อมล้อสี่ล้อ, IP43
ใช้งานง่ายมากด้วยปุ่มหมุนแบบ "turn&click" เพียงปุ่มเดียว
อินเทอร์เฟซปุ่มหมุน
พลังงาน Surge/Thump 2,048
การทดสอบ/Surging/Thumping DC แบบจูลสูงสุด 32 kV, การเผาไหม้สูงสุด 32 kV กำลังไฟ 2000VA วิธีการระบุตำแหน่งเบื้องต้น: ARC Multishot, ICE และ DECAY, พัลส์แรงดันต่ำ วงจรความปลอดภัยในตัวสำหรับการตรวจสอบการเชื่อมต่อสายดิน (F-Ohm) และการตรวจสอบศักยภาพสัมผัส (F-Voltage)
คุณสมบัติ
• หน้าจอสัมผัส TFT สีเต็มรูปแบบขนาด 10.1 นิ้ว
• ระบบฝังตัว ปลอดภัย เสถียร จอแสดงผลและโหมดการทำงานที่เรียบง่าย
• พร้อมฟังก์ชันการทดสอบความเร็วคลื่นของสายเคเบิล ความยาวสายเคเบิล และระยะทางความผิดพลาด
• การสุ่มตัวอย่างต่อเนื่องอัตโนมัติเต็มรูปแบบ การจับภาพคลื่นทุกครั้ง ทันเวลาและแม่นยำ
• พร้อมการตั้งค่าช่วงการทดสอบอัตโนมัติ การวิเคราะห์รูปคลื่นอัตโนมัติ และการแสดงระยะการทดสอบ
• เมนูภาษาจีนเต็มรูปแบบ โหมดการทำงานสองโหมดของปุ่มสัมผัสและการเข้ารหัส ง่าย รวดเร็ว และเชื่อถือได้
• ด้วยวิธีพัลส์แรงดันต่ำ วิธีการแฟลชโอเวอร์แรงดันสูง เทคโนโลยีการทดสอบพัลส์หลายครั้ง (8 ครั้ง) จอแสดงผลรูปคลื่นราบรื่นและอ่านง่าย
• เมื่อใช้วิธีพัลส์หลายครั้ง จะใช้ร่วมกับตัวเชื่อมต่อพัลส์เพื่อแสดงการเปรียบเทียบรูปคลื่นแรงดันสูงและต่ำ 8 กลุ่ม ซึ่งสะดวกสำหรับการวัดระยะทางทดสอบอัตโนมัติ การวิเคราะห์ด้วยตนเอง และการวัดระยะทาง
• เครื่องมือนี้มีความสามารถในการประมวลผลข้อมูลที่มีประสิทธิภาพ ซึ่งสะดวกสำหรับผู้ใช้ในการจัดการและจัดเก็บไฟล์รูปคลื่น
• มีฟังก์ชันการจัดเก็บรูปคลื่นการทดสอบจำนวนมาก: รูปคลื่นที่ทดสอบในไซต์งานสามารถจัดเก็บไว้ในเครื่องมือได้อย่างสะดวกตามลำดับที่ระบุโดยข้อบังคับการตั้งชื่อภาษาจีน เพื่อให้สามารถเรียกขึ้นมาสังเกตและวิเคราะห์ได้ตลอดเวลา สามารถจัดเก็บได้มากกว่า 8,000 พัลส์แรงดันต่ำและบันทึกรูปคลื่นแฟลชโอเวอร์แรงดันสูง และบันทึกรูปคลื่นพัลส์หลายครั้งมากกว่า 250 รายการ ไฟล์รูปคลื่นสามารถนำเข้าสู่ซอฟต์แวร์คอมพิวเตอร์เพื่อการจัดการและวิเคราะห์โดยใช้การสื่อสาร USB
• ความสว่างสูงพิเศษ ความสว่างแบ็คไลท์ LED สูงถึง 280nit ความละเอียด 1024*600 ใช้งานง่ายในแสงแดดโดยตรง
• แบตเตอรี่ลิเธียมความจุสูงในตัว รองรับการชาร์จอย่างรวดเร็ว และสามารถทดสอบได้ในสภาพแวดล้อมที่ไม่มีแหล่งจ่ายไฟ
พารามิเตอร์ทางเทคนิค
| คุณสมบัติทั่วไป | |
| ระบบระบุตำแหน่งความผิดพลาดของสายเคเบิลแบบพกพา | |
| อินเทอร์เฟซกราฟิก | อินเทอร์เฟซกราฟิก ใช้งานง่ายและใช้งานง่ายกว่า |
| การดำเนินงาน | หมุนและคลิกปุ่มเดียว (ปุ่มหมุน) บนชุดควบคุม |
| การจัดการข้อมูล | ฐานข้อมูลทั่วไป |
| การซิงโครไนซ์ข้อมูล | Universal Serial Bus |
| ชุดควบคุม | |
| แสดงผล | แผงสี TFT เกรดอุตสาหกรรมพร้อมไฟแบ็คไลท์ LED |
| ป้องกันแสงสะท้อน | มี |
| มัลติทัช | มี |
| LCD ขนาด | 10" |
| อัตราส่วนภาพ | 16:9 |
| ความละเอียด | 1024 x 768 Full HD |
| ความสว่าง | 450 cd/m² |
| ความปลอดภัย | |
| การปรับตัว | การปฏิบัติตาม CE; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034 (BGI 891) |
| อุปกรณ์ปล่อยประจุและสายดิน | 72kJ เทียบเท่ากับพลังงานที่เก็บไว้ในตัวเก็บประจุ 10µF ที่ชาร์จถึง 120kV DC ชาร์จเร็ว: ค่าคงที่เวลาการปล่อยประจุ< 1 วินาที |
| สถานะระบบ | การตรวจสอบและบ่งชี้แบบเรียลไทม์ |
| ปลอดภัยโดยเนื้อแท้ | ลงกราวด์ทันทีเมื่อไฟฟ้าดับ |
| F-U safety interlock | การตรวจสอบการเชื่อมต่อแรงดันไฟฟ้าในการทำงาน (วงจรแรงดันสูง) |
| F-Ohm Safety Interlock | การตรวจสอบการเชื่อมต่อสายดินในการทำงาน (วงจรแรงดันสูง) |
| คุณสมบัติด้านความปลอดภัย | แผงด้านหน้า: เปิด/ปิด, สวิตช์ปุ่มล็อค, หยุดฉุกเฉิน, ไฟแสดงสถานะแรงดันตกค้าง, สวิตช์แรงดันสูง ชุดควบคุม: ปุ่ม (ปุ่มหมุน) |
| อุปกรณ์ความปลอดภัย | ตัวบ่งชี้สถานะการลงกราวด์ของระบบ, อุปกรณ์ป้องกันการป้อนไฟ, การตรวจสอบห้องแรงดันสูงผ่านการสัมผัสประตู, อุปกรณ์ความปลอดภัยภายนอก |
| การตรวจสอบการป้อนไฟ | การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันแรงดันไฟฟ้าต่ำ, อุปกรณ์กระแสไฟตกค้าง (RCD) |
| การกำหนดสายไฟ | มีสวิตช์บอร์ดอยู่ภายในระบบ |
ฟังก์ชันระบบ
1. ใช้ DC หรือพัลส์แรงดันสูงเพื่อให้จุดความผิดพลาดของสายเคเบิลแฟลชโอเวอร์และปล่อยประจุ
2. ใช้หลักการสะท้อนคลื่นเดินทางเพื่อทำการวัดคร่าวๆ ของความผิดพลาดของฉนวนหลักของสายเคเบิลทุกประเภท
3. ใช้การซิงโครไนซ์ด้วยเสียงและแม่เหล็กเพื่อทำการวัดที่แม่นยำของความผิดพลาดของฉนวนหลักของสายเคเบิลทุกประเภท
I, เครื่องกำเนิดไฟฟ้ากระแสไฟกระชากแรงดันสูง
| โหมดเอาต์พุต | DC, เดี่ยว, รอบ |
| แรงดันไฟฟ้าขาออก | 0-8kV,0-16kV,0-32kV |
| ตัวเก็บประจุในตัว | 64uF,16uF,4uF |
| พลังงานปล่อยประจุ | 2048J @ แต่ละระดับแรงดันไฟฟ้า |
| กำลังไฟกระแทก | 2000VA |
| อัตราพัลส์ | ผลกระทบอัตโนมัติประมาณ6 วินาที, ผลกระทบด้วยตนเองสำหรับเวลาควบคุมใดๆ |
| สวิตช์ระดับแรงดันไฟกระชาก | ด้วยตนเอง |
| ประเภทการปรับแรงดันไฟฟ้า | ต่อเนื่อง |
| ตัวบ่งชี้ | การวัดแรงดันไฟฟ้าด้านแรงดันสูง, การบ่งชี้แรงดันไฟฟ้าขาออก และกระแสไฟแบบเรียลไทม์ |
| สวิตช์โหมดการทำงาน | ด้วยตนเอง |
| ตัวเชื่อมต่อ | กล่องสุ่มตัวอย่างพัลส์หลายตัวในตัว |
| การป้องกันที่ปลอดภัย | พร้อมฟังก์ชันป้องกันการเริ่มต้นเป็นศูนย์ ปลอดภัยและเชื่อถือได้ |
| ปล่อยประจุ | การออกแบบการวัดแรงดันไฟฟ้าสูงที่ไม่เหมือนใคร ในสถานะหยุด จะปล่อยประจุตัวเก็บประจุภายในของอุปกรณ์โดยอัตโนมัติ |
| กำลังไฟ | AC 220V±15% ,50Hz±2Hz(60Hz) |
| การทดสอบแรงดันไฟฟ้าทนทาน DC | ช่วงการปรับและบ่งชี้แรงดันไฟฟ้าขาออก 0-32kV, ช่วงการบ่งชี้กระแสไฟขาออก 0-20A |
| กระแสไฟเผาไหม้ | การปรับสภาพความผิดพลาด (การเผาไหม้) ด้วยกระแสไฟสูงสุด 60 mA @ 32 kV, 120 mA @ 16kV, 240mA@8kV |
| ความปลอดภัย | การป้องกันแรงดันไฟฟ้าเกิน, กระแสไฟเกิน, ความร้อนสูงเกินไป การปล่อยประจุอัตโนมัติหลังการทำงาน |
| ระดับการป้องกัน | ไม่ต่ำกว่า IP54 |
| ขนาด(มม.) | 534L×444W×805H มม. |
| น้ำหนักรวม | ไม่เกิน 130 กก. |
| II,ตัวระบุตำแหน่งความผิดพลาดของสายเคเบิล TDRII, ตัวระบุตำแหน่งความผิดพลาดของสายเคเบิล TDR | |
| วิธีการทดสอบ | พัลส์แรงดันต่ำ, กระแสไฟกระชาก, แรงดันไฟกระชาก, พัลส์ ARC multipls |
| อัตราการสุ่มตัวอย่าง | 1MHz~400MHz |
| เอาต์พุตพัลส์ | ขั้วเดียว |
| แอมพลิจูดพัลส์ | 300V |
| ความกว้างพัลส์ | 0.15μS/0.30μS /0.60μS/1.20μS/2.4μS/5.0μS/7.5μS/10μS |
| ขอบเขตการวัด | ≥120กม. |
| ช่วงการวัด | 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km |
| ความละเอียดขั้นต่ำ | 0.07m |
| ข้อผิดพลาดในการวัด | ≤±(0.5%×L+1m),L คือความยาวสายเคเบิล |
| การขยายสัญญาณ | 0…100%,ปรับได้ |
| ความเร็วในการขยายพันธุ์ | 10…999.9m/µs |
| อิมพีแดนซ์เอาต์พุต | การจับคู่อัตโนมัติ |
| ทริกเกอร์ | ดำเนินการต่ออัตโนมัติ |
| การวิเคราะห์ผลลัพธ์ | วัดระยะทางความผิดพลาดอัตโนมัติ |
| สภาพการทำงาน | อุณหภูมิ -25ºC~+65ºC, ความชื้นสัมพัทธ์ 85%, ความดันบรรยากาศ 750±30mmHg |
| III. ตัวระบุตำแหน่งความผิดพลาดของสายเคเบิลแบบซิงโครนัสด้วยเสียงและแม่เหล็ก | |
| โหมดตำแหน่ง | โหมดมาตรฐาน, โหมดปรับปรุง, โหมดลดเสียงรบกวน, โหมดกำหนดเอง (ms, รูปคลื่น) |
| วิธีการระบุตำแหน่ง | วิธีความแตกต่างของเวลาอัจฉริยะ, วิธีแรงดันไฟฟ้าขั้นบันได, วิธีการตรวจสอบทางแม่เหล็กไฟฟ้า, วิธีการวัดเสียง |
| ความแม่นยำในการวางตำแหน่ง | จุดคงที่: 0.1m, เส้นทาง: 0.1m, แรงดันไฟฟ้าขั้นบันได: 0.1m |
| แสดงผล | TFT สว่างพิเศษ 5 นิ้ว, 800×480 สีจริง |
| ภาษา | ภาษาภาพนั้นใช้งานง่ายกว่า |
| เกน | 120dB, การปรับอัตโนมัติเต็มรูปแบบ, สามารถปรับได้ด้วยตนเอง |
| ช่วงความถี่ | 100~1600Hz |
| ช่วงไดนามิก | 0~112dB (16 เกียร์) |
| ทริกเกอร์แบบซิงโครนัส | ทริกเกอร์แบบซิงโครนัสอัตโนมัติเต็มรูปแบบด้วยเสียง ทริกเกอร์แบบซิงโครนัสอัตโนมัติเต็มรูปแบบของสนามแม่เหล็ก |
| ช่วงการตรวจจับ | 0.00~99.99ms,75mV~75V |
| โพรบ | ปิดเสียงอัตโนมัติ, โพรบอัจฉริยะโลหะดิจิทัลเต็มรูปแบบ |
| หูฟัง | เทคโนโลยีลดเสียงรบกวนและป้องกันการรบกวน 350Ω ที่แข็งแกร่ง |
| กำลังไฟ | แบตเตอรี่ลิเธียมมาตรฐาน 4*18650 |
| เวลาทำงาน | มากกว่า 8 ชั่วโมง |
| อุณหภูมิแวดล้อม | -25~65ºC; ความชื้นสัมพัทธ์:≤90% |
| น้ำหนัก | โฮสต์ 0.6 กก.; เซ็นเซอร์ 1.4 กก. |
| เกรดกันน้ำ | IP65 |
V สายเคเบิลทดสอบ
| (หมายเหตุ: เนื่องจากมี 35kV แรงดันไฟฟ้าสูง สายเคเบิลแรงดันไฟฟ้าสูงพิเศษจึงถูกสร้างขึ้นและควรเก็บให้ห่างจากไซต์งานในระหว่างการทำงาน) | |
| สายเคเบิลเอาต์พุตแรงดันสูง | ลวดแกน 2.5mm2 สีแดง ทนแรงดันไฟฟ้า 50kV DC พร้อมชั้นป้องกัน เส้นผ่านศูนย์กลางภายนอก 14mm ความยาวสามารถปรับแต่งได้ตามความต้องการของลูกค้า's requirements, รวมถึงการติดตั้งสปูลขนาดใหญ่ ความยาวมาตรฐานของสายเคเบิลเอาต์พุต HV คือ 5m |
| สายดิน | สายดิน 3 คอลัมน์ - แกนหลัก 16mm2 สีโปร่งใส สาขา 2.5mm2, ความยาวสามารถปรับแต่งได้ตามความต้องการของลูกค้า's requirements, including การติดตั้งสปูลขนาดเล็กความยาวมาตรฐานของสายดินคือ 5m |
วิธีการระบุตำแหน่งเบื้องต้น ARC Multishot: วิธีการสะท้อนส่วนโค้งจะซ้อนทับและเปรียบเทียบร่องรอยอ้างอิงแรงดันไฟฟ้าต่ำและร่องรอยความผิดพลาดแรงดันสูงที่จับภาพผ่านการปล่อยประจุตัวเก็บประจุผ่านตัวกรองแบบเหนี่ยวนำ (ชนิดคอยล์)
มีการแสดงการวัดเปรียบเทียบ 8 ครั้งต่อการถ่ายภาพ ARM (คุณสมบัติ Multishot) และผลลัพธ์จะถูกประเมินโดยอัตโนมัติ ICE/Surge Pulse: หลังจากจุดระเบิดความผิดพลาดผ่านการปล่อยประจุตัวเก็บประจุ วิธี Impulse Current หรือ Surge Pulse จะวัดส่วนประกอบกระแสไฟของคลื่นเดินทาง เทคนิคนี้เหมาะสำหรับสายเคเบิลยาวและสายเคเบิล PILC
DECAY: หลังจากจุดระเบิดความผิดพลาดผ่านแหล่งจ่ายไฟ HV DC วิธี DECAY จะวัดส่วนประกอบแรงดันไฟฟ้าของคลื่นเดินทาง เทคนิคนี้เหมาะสำหรับสายเคเบิลที่ยาวมาก สายเคเบิลส่ง HV และความผิดพลาดที่มีแรงดันไฟฟ้าพังทลายสูงมาก
IFL: การระบุตำแหน่งความผิดพลาดเป็นระยะ เพื่อค้นหาความผิดพลาดเป็นระยะที่มีลักษณะเฉพาะที่เปลี่ยนแปลงไปชั่วคราว เช่น ที่มักเกิดขึ้นในระบบไฟส่องสว่างตามท้องถนน
