| Place of Origin: | China |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE ISO |
| Model Number: | XHGG502A2+XHDD503C+XHHV535-2L |
I. วัตถุประสงค์ของระบบ: ระบบระบุตำแหน่งความผิดพลาดของสายเคเบิลแบบพกพา เหมาะสำหรับการทดสอบระบบสายเคเบิลที่มีข้อบกพร่องแรงดันไฟฟ้าปานกลางและต่ำต่ำกว่า 35kv. พลังงานขนาดกะทัดรัด 1250J สามารถทำลายสายเคเบิลที่มีข้อบกพร่องได้ภายใน 7 วินาที วัดระยะห่างโดยประมาณของสายเคเบิลที่มีข้อบกพร่องใต้ดิน ระบุตำแหน่งจุดบกพร่องอย่างแม่นยำ และตรวจจับเส้นทางและความลึกของสายเคเบิลใต้ดิน ใช้งานง่ายและใช้งานง่าย

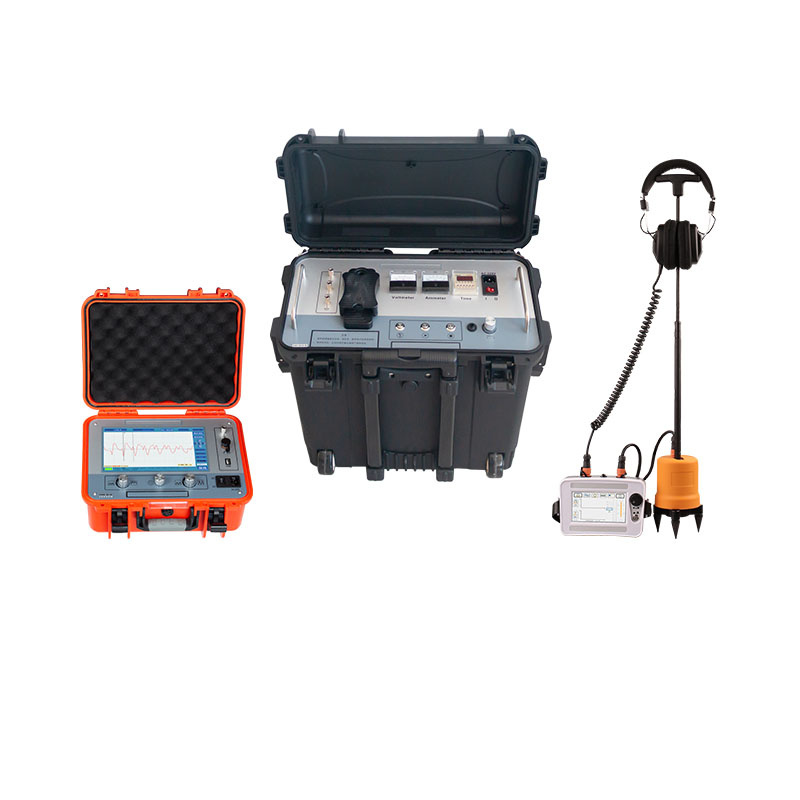

II. การกำหนดค่าระบบ
| ชื่อผลิตภัณฑ์ | หมายเลขรุ่น | จำนวน (หน่วย) | ฟังก์ชัน |
| ตัวระบุตำแหน่งล่วงหน้าของข้อผิดพลาดของสายเคเบิล | XHGG502A2 | 1 | สำหรับการวัดระยะห่างโดยประมาณของข้อผิดพลาดของสายเคเบิลใต้ดิน |
| ตัวระบุตำแหน่งข้อผิดพลาดของสายเคเบิล | XHDD503C | 1 | โดยวิธีการซิงโครไนซ์ด้วยคลื่นเสียงแม่เหล็กเพื่อระบุตำแหน่งจุดบกพร่องของสายเคเบิลอย่างแม่นยำและตรวจจับเส้นทาง พร้อมฟังก์ชันลดเสียงรบกวนพื้นหลัง (BNR) และการแสดงทิศทางเข็มทิศ |
| เครื่องกำเนิดพัลส์แรงดันไฟฟ้าสูง | XHHV535-2L | 1 | การปล่อยกระแสไฟกระชากสำหรับการระบุตำแหน่งข้อผิดพลาดของสายเคเบิลใต้ดิน และอุปกรณ์ทดสอบแรงดันไฟฟ้าทนแรงดันไฟฟ้ากระแสตรงสูง |
คุณสมบัติของผลิตภัณฑ์
เครื่องกำเนิดพัลส์แรงดันไฟฟ้าสูง XHHV535-2L
ส่วนใหญ่ใช้สำหรับการปล่อยกระแสไฟกระชากในระหว่างการทดสอบข้อผิดพลาดของสายเคเบิลแรงดันไฟฟ้าต่ำ เครื่องกำเนิดพัลส์ใช้โหมดการทำงานที่ออกแบบตามหลักมนุษยธรรม ส่วนประกอบอิเล็กทรอนิกส์แรงดันไฟฟ้าสูงเฉพาะทางที่มีความแม่นยำสูง และเทคโนโลยีแรงดันไฟฟ้าสูงความถี่สูง ซึ่งใช้งานง่าย น้ำหนักเบา และพกพาสะดวก มันรวมตัวเก็บประจุพลังงาน, แหล่งจ่ายไฟแรงดันไฟฟ้ากระแสตรงสูง, และช่องว่างลูกบอลปล่อย การทำงานของอุปกรณ์นี้มีความปลอดภัยและเชื่อถือได้ พร้อมฟังก์ชันป้องกันอัตโนมัติของกระแสเกิน แรงดันไฟฟ้าเกิน และความร้อนสูงเกินไป ซึ่งสามารถบรรลุผลของการไม่ได้รับความเสียหายจากการกระแทกได้อย่างแท้จริง และยังสามารถทำงานได้ตามปกติด้วยแรงดันไฟฟ้าสูงถึงพื้นดิน เครื่องกำเนิดพัลส์แรงดันไฟฟ้าต่ำติดตั้งรีเลย์เวลา และช่วงเวลาการปล่อยสามารถตั้งค่าได้ตามอำเภอใจภายใน 0-100 วินาที เมื่อทำงาน เอาต์พุตพัลส์แรงดันไฟฟ้าสูงจะสม่ำเสมอและควบคุมได้ การวัดแรงดันไฟฟ้าด้านแรงดันไฟฟ้าสูง ทำให้ผลลัพธ์เป็นแบบเรียลไทม์และแม่นยำ การออกแบบการวัดแรงดันไฟฟ้าสูงที่ไม่เหมือนใคร ในสถานะหยุดทำงาน โวลต์มิเตอร์สามารถระบุแรงดันไฟฟ้าของตัวเก็บประจุได้แบบเรียลไทม์ ผู้ใช้สามารถสังเกตแรงดันไฟฟ้าที่เหลือในขณะที่ปล่อยประจุ จนกว่าค่าแรงดันไฟฟ้าจะกลับเป็นศูนย์ และในที่สุดก็ทำให้การปล่อยประจุสมบูรณ์ยิ่งขึ้น
ตัวระบุตำแหน่งข้อผิดพลาดของสายเคเบิล XHDD503C
เครื่องมือระบุตำแหน่งข้อผิดพลาดของสายเคเบิลใช้วิธีการซิงโครไนซ์ด้วยคลื่นเสียงและแม่เหล็กเพื่อกำหนดจุดบกพร่องของสายไฟ อิเล็กโทรดแฟลชโอเวอร์ถูกสร้างขึ้นโดยเครื่องกำเนิดการปล่อยกระแสไฟกระชาก ถูกหยิบขึ้นมาและขยายโดยโพรบที่เกี่ยวข้อง และตำแหน่งที่แม่นยำของจุดบกพร่องถูกกำหนดโดยการตัดสินด้วยการได้ยินและการมองเห็น
เป็นอุปกรณ์ที่ทำการวางตำแหน่งที่แม่นยำของจุดบกพร่องของสายเคเบิลภายในช่วงการวัดโดยประมาณและรวบรวมความแตกต่างของเวลาของเสียงและแม่เหล็ก มันรวมเทคโนโลยีการวางตำแหน่ง การทดสอบด้วยความช่วยเหลือของเส้นทาง และเทคโนโลยีอื่นๆ โดยมีโหมดการทดสอบหลายโหมดและข้อมูลพร้อมท์ที่หลากหลายและหลากหลายเพื่อดำเนินการระบุตำแหน่งข้อผิดพลาดของสายเคเบิลให้เสร็จสิ้นอย่างมีประสิทธิภาพและแม่นยำ
| 1 | พารามิเตอร์ตัวกรอง | All-pass: 100Hz~1600Hz Low pass: 100Hz~300Hz Qualcomm: 160Hz~1600Hz Bandpass: 200Hz~600Hz |
| 2 | การขยายช่องสัญญาณ | ปรับได้ 8 ระดับ |
| 3 | การขยายช่องสัญญาณแม่เหล็ก | ปรับได้ 8 ระดับ |
| 4 | การขยายเอาต์พุต | 16 ระดับ (0~112db) |
| 5 | อิมพีแดนซ์เอาต์พุต | 350Ω |
| 6 | ความแม่นยำในการวางตำแหน่งด้วยเสียงแม่เหล็ก | น้อยกว่า 0.2 ม. |
| 7 | ความแม่นยำในการระบุเส้นทาง | น้อยกว่า 0.5 ม. |
| 8 | แหล่งจ่ายไฟ | แบตเตอรี่ลิเธียมมาตรฐาน 4*18650 |
| 9 | เวลาสแตนด์บาย | มากกว่า 8 ชั่วโมง |
| 10 | ปริมาตร | 428L×350W×230H |
| 11 | น้ำหนัก | 6.5 กก. |
| 12 | อุณหภูมิแวดล้อม | -25~65ºC; ความชื้นสัมพัทธ์: ≤90% |
ตัวระบุตำแหน่งล่วงหน้าของข้อผิดพลาดของสายเคเบิล XHGG502A2
★ จอแสดงผล: หน้าจอสัมผัสขนาด 10.1 นิ้ว, ระบบ Windows;
★ ฟังก์ชัน: ทดสอบความเร็วคลื่นของสายเคเบิล ความยาวสายเคเบิล และระยะทางข้อผิดพลาด การตั้งค่าช่วงการทดสอบอัตโนมัติ การวิเคราะห์รูปคลื่นอัตโนมัติเพื่อแสดงระยะทางการทดสอบ การประมวลผลข้อมูลที่มีประสิทธิภาพและการจัดเก็บรูปคลื่นการทดสอบจำนวนมาก
★ วิธีการทดสอบ: วิธีพัลส์แรงดันไฟฟ้าต่ำ, วิธีแฟลชโอเวอร์แรงดันไฟฟ้าสูง
★ แหล่งจ่ายไฟ: ชาร์จ AC110V~240V, 50Hz/60Hz; แบตเตอรี่ลิเธียมในตัว 5200mAH;
★ ความถี่ในการสุ่มตัวอย่าง: 80MHz;
★ แอมพลิจูดพัลส์แรงดันไฟฟ้าต่ำ: 100V±15%;
★ ช่วงการวัดระยะทาง: ≥65km;
★ ช่วงการทดสอบ: 300m/1km/5km/25km/65km;
★ ความกว้างพัลส์: 0.1uS/0.50uS/2.50uS/7.25uS/10.0uS;
★ ความถี่ในการทดสอบ: 80MHz/40MHz/10MHz/2MHz/1MHz
★ ความละเอียดขั้นต่ำ: 0.10m;
★ พื้นที่บอดทดสอบ: ≤20m;
ใช้หน้าจอสัมผัสขนาด 10.1 นิ้วระดับอุตสาหกรรมและระบบปฏิบัติการ Windows อย่างง่าย ใช้วงจรรวมและอุปกรณ์ระดับอุตสาหกรรม และมีแบตเตอรี่ลิเธียมไอออนความจุสูงในตัว เป็นเครื่องมือพิเศษสำหรับการวัดและวิเคราะห์สถานะและระยะทางข้อผิดพลาดของสายไฟ มีเสถียรภาพ เชื่อถือได้ และใช้งานง่าย
ใช้การผสมผสานระหว่างเทคโนโลยีอิเล็กทรอนิกส์สมัยใหม่และเทคโนโลยีคอมพิวเตอร์เพื่อใช้การกรองสัญญาณ การได้มาซึ่งข้อมูล การประมวลผลข้อมูล การแสดงผลกราฟิก และการวิเคราะห์กราฟิกเพื่อทำการวัดความเร็วสายเคเบิล การทดสอบความยาวสายเคเบิล และการทดสอบระยะทางข้อผิดพลาดของสายเคเบิลให้เสร็จสมบูรณ์
เหมาะสำหรับข้อผิดพลาดความต้านทานต่ำ ไฟฟ้าลัดวงจร วงจรเปิด และการตัดการเชื่อมต่อของสายไฟ สายเคเบิลโคแอกเซียลความถี่สูง สายเคเบิลไฟถนน และสายไฟฝังดินที่ทำจากวัสดุต่างๆ ที่มีหน้าตัดและสื่อต่างๆ กัน รวมถึงการรั่วไหลความต้านทานสูงและแฟลชโอเวอร์ความต้านทานสูง เครือข่าย fault.
