| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | XHLJ504 |
หลักการทํางาน

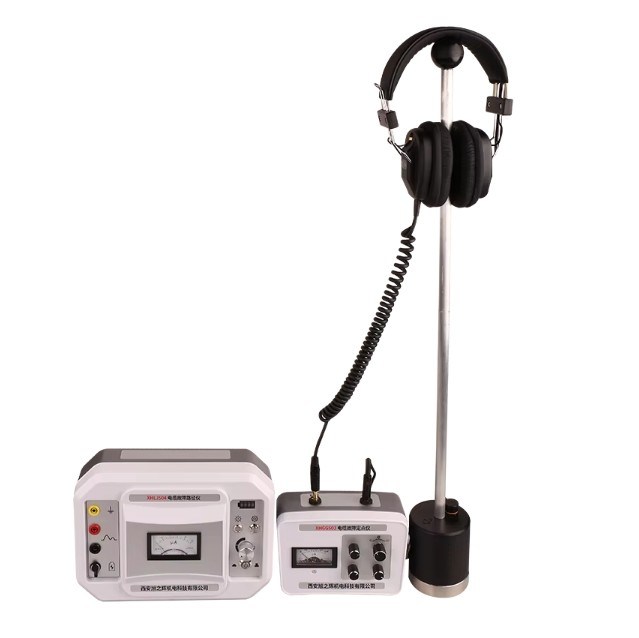

เครื่องตรวจจับท่อสายเคเบิล XHLJ504 ประกอบด้วยเครื่องกําเนิดสัญญาณเส้นทางแรงสูง ((ตัวส่ง) และเครื่องรับที่จําเป็นในการตรวจสอบเส้นทางสายเคเบิลที่ฝังไว้
หลักการพื้นฐานของเครื่องวัดเส้นทางสายเคเบิล คือการใช้เครื่องกําเนิดสัญญาณเส้นทาง (เช่น เครื่องรับสัญญาณเครื่องวัดเส้นทาง) เพื่อนําสัญญาณแรงกระแทกเส้นทางเข้าไปในสายเคเบิลที่กําลังทดสอบทําให้เกิดคลื่นแม่เหล็กไฟฟ้า, แล้วรับมันด้วยเครื่องตรวจสอบ, และเครื่องรับขยายสัญญาณที่ได้รับ. หลังจากการประมวลผล, ผลิตส่งไปยังหูฟังและเครื่องชี้วัด.
เครื่องติดตามเส้นทางเคเบิลนี้ตัดสินเส้นทางที่ฝังและความลึกของเคเบิลตามยอดเสียง, หุบเขาเสียง และระดับการปรับเปลี่ยนของเครื่องชี้วัดในหูฟัง
| สัญญาณออก | 15kHz ระยะสั้น |
| พลังการออก | 100W |
| กระแสออก | 0'2A |
| พลังงาน | 220V (1±10%) 50Hz (1±5%) |
| การขยายขนาด | 500,000 ครั้ง |
| ความแม่นยําในการตรวจจับ | ± 0.2m |
| อุปทานการออก | 350Ω |
| พลังงานทํางาน | แบตเตอรี่ขนาด 9V จํานวน 2 ชิ้น |
| กระแสที่หยุดอยู่ | < 10mA |
