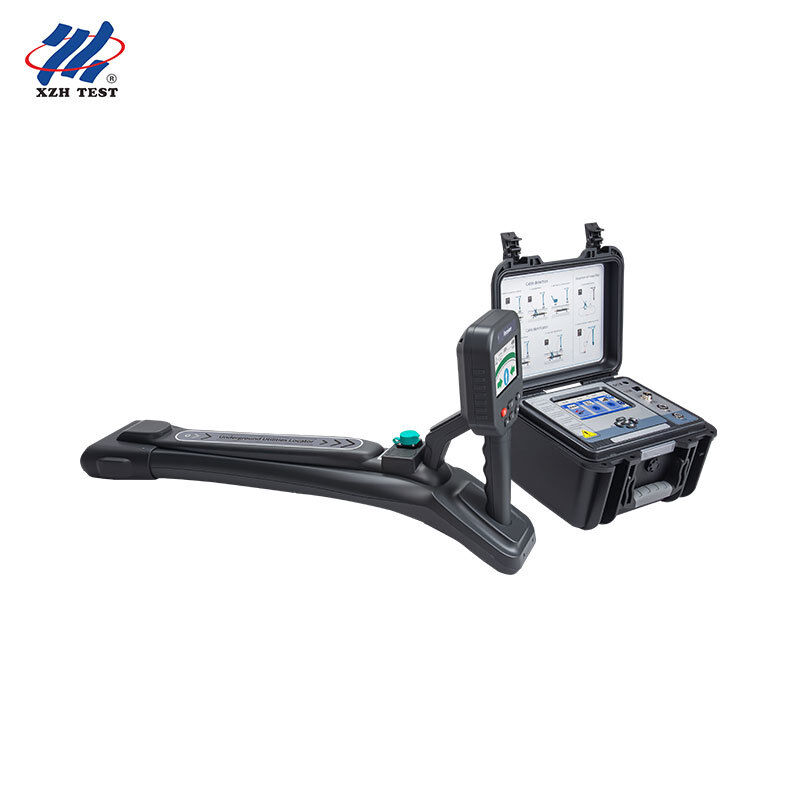

เครื่องค้นหาท่อไฟใต้ดิน (15W เครื่องส่งสัญญาณ กล่องลึก 20 เมตร) XHGX507C1

Name: เครื่องค้นหาท่อไฟใต้ดิน (15W เครื่องส่งสัญญาณ กล่องลึก 20 เมตร) XHGX507C1
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGX507C1
Price: 1,662.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	Xi'an, Shaanxi, China
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE, ISO
หมายเลขรุ่น:	XHGX507C1

ข้อมูลรายละเอียด

สถานที่กำเนิด:

Xi'an, Shaanxi, China

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE, ISO

หมายเลขรุ่น:

XHGX507C1

กำลังขับ:

กำลังไฟสูงสุด 15 วัตต์ ปรับได้ 9 ระดับ

แรงดันไฟขาออกโดยตรง:

สูงสุด 300V

ความถี่เอาท์พุต:

640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz

ช่วงการตรวจจับ:

การเชื่อมต่อโดยตรง 0-20 กม.; วิธีการเชื่อมต่อ 0-10 กม

การวัดความลึก:

0-20 ม. แสดงผลแบบเรียลไทม์

การระบุสายเคเบิล:

สายเคเบิลสูงสุด 20 เส้น (L1-L20) แคลมป์แบบยืดหยุ่น

ตำแหน่งข้อบกพร่อง:

ตัวเลือก A-frame, วิธีแรงดันไฟฟ้าแบบสเต็ป (640Hz-3.20kHz)

ตัวรับสัญญาณจอแสดงผล/แบตเตอรี่:

จอแอลซีดีระบบสัมผัสขนาด 4.3 นิ้ว; 8.4V 5200mAh

แบตเตอรี่ตัวส่ง:

ลิเธียมเหล็กฟอสเฟต 11.1V

อุณหภูมิในการทำงาน:

-10 ถึง +40 องศาเซลเซียส ต่ำกว่า 80%RH

มาตรฐานความปลอดภัย:

IEC61010-1, IEC61010-031, IEC61326

การรับประกัน:

12 เดือน

เน้น:

High Light

เน้น:

municipal underground cable locator

underground pipe and cable locator

pre-excavation cable fault locator

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 ยูนิต

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วัน

เงื่อนไขการชำระเงิน:

ที/ที

สามารถในการผลิต:

2000 หน่วย/ปี

คําอธิบายสินค้า

เครื่องระบุตำแหน่งสายเคเบิลและท่อใต้ดิน XHGX507C1

XHGX507C1 เครื่องระบุตำแหน่งสายเคเบิลและท่อใต้ดินเป็นระบบสำรวจสาธารณูปโภคที่สมบูรณ์แบบ เหมาะสำหรับงานในพื้นที่เทศบาลและสถานที่ก่อสร้าง: สามารถติดตามสายไฟที่ฝังอยู่ สายสื่อสาร ท่อโลหะ ท่อแก๊ส และท่อร้อยสาย แสดงเส้นทางและให้การนำทางแบบเรียลไทม์ วัดความลึกและกระแสที่ฝังอยู่ (0-20 เมตร) และระบุสายเคเบิลแต่ละเส้นในท่อที่ใช้ร่วมกันได้มากกว่า 20 เส้น — ดังนั้น คนงานจึงสามารถทราบได้อย่างแม่นยำว่ามีอะไรอยู่ใต้ดินก่อนที่จะเริ่มขุด

การสัมผัสกับสาธารณูปโภคที่ไม่ทราบสาเหตุระหว่างการขุดเป็นหนึ่งในอุบัติเหตุที่แพงและอันตรายที่สุดในสถานที่ก่อสร้าง XHGX507C1 แนะนำขั้นตอนการสำรวจก่อนการขุดที่สมบูรณ์แบบเพื่อความปลอดภัยของสาธารณูปโภค: การสแกนแบบพาสซีฟไม่จำเป็นต้องใช้อุปกรณ์ส่งสัญญาณใดๆ เพื่อค้นหาเส้นทางสายไฟที่เปิดอยู่ โหมดการสแกนแบบเหนี่ยวนำสามารถแสดงท่อโลหะที่ไม่ได้เปิดเผย และสามารถติดตามและตรวจสอบความลึกของแต่ละเส้นทางที่ทำเครื่องหมายไว้ก่อนการขุดได้ สายนำทางแบบวนรอบพื้นผิวทำให้แม้แต่ผู้ปฏิบัติงานที่ไม่มีประสบการณ์ในการใช้เครื่องระบุตำแหน่งก็สามารถติดตามได้อย่างแม่นยำ

การใช้งานและกลุ่มเป้าหมาย:ออกแบบมาเฉพาะสำหรับผู้ให้บริการเครือข่ายน้ำเทศบาล แก๊ส และความร้อน ช่างภาคสนามด้านโทรคมนาคม ผู้รับเหมาสำรวจสาธารณูปโภค และทีมวิศวกรรมโยธา เพื่อระบุตำแหน่งและทำแผนที่สาธารณูปโภคใต้ดินก่อนการขุด การปรับปรุง หรือการก่อสร้างที่ไม่ต้องขุด เพื่อป้องกันไม่ให้สายเคเบิลและท่อเสียหาย

ข้อมูลจำเพาะหลัก

ช่วง	ข้อมูลจำเพาะ
รุ่น	XHGX507C1
ฟังก์ชัน	การติดตามเส้นทางสายเคเบิล/ท่อ (แสดงทิศทาง), การวัดความลึกและกระแสแบบเรียลไทม์, การระบุสายเคเบิล, การค้นหาข้อผิดพลาดกราวด์แบบเฟรม A (อุปกรณ์เสริม)
ช่วงการวัด	การเชื่อมต่อโดยตรง: 0–20 กิโลเมตร; โหมดการเชื่อมต่อ: 0–10 กิโลเมตร; โหมดเหนี่ยวนำ: เหมาะสำหรับสายเคเบิลที่ฝังลึกไม่เกิน 2 เมตร
การวัดความลึก	0–20 เมตร แสดงผลแบบเรียลไทม์; ความแม่นยำในการกำหนดตำแหน่งแกนกลาง ±5% (ความลึก 0–3 เมตร), -10% (ความลึก 3–20 เมตร)
กำลังขับของเครื่องส่งสัญญาณ	กำลังสูงสุด 15W, ปรับได้ 9 ระดับ, การจับคู่ความต้านทานแบบเรียลไทม์อัตโนมัติ
แรงดันขาออกของเครื่องส่งสัญญาณ	แรงดันสูงสุด 300V (เอาต์พุตโดยตรง)
ความถี่ขาออก	11 ความถี่หลักที่ใช้งาน: 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz; ตัวรับเพิ่มความถี่พาสซีฟ 50Hz/60Hz/250Hz
โหมดเอาต์พุต	การเชื่อมต่อโดยตรง/แคลมป์เชื่อมต่อ/เหนี่ยวนำ — ระบุโดยอัตโนมัติตามอุปกรณ์เสริมที่เชื่อมต่อ
การระบุสายเคเบิล	สูงสุด 20 สายเคเบิลที่ตั้งค่าไว้ล่วงหน้า (L1–L20) พร้อมแคลมป์แบบยืดหยุ่น; มาตรฐานที่เข้าเกณฑ์: กระแส ≥0.3mA และอยู่ภายในช่วง 75%–135% ของค่าที่ตั้งค่าไว้ กระแสทิศทางที่ตรงกัน
การระบุตำแหน่งข้อผิดพลาด (อุปกรณ์เสริม)	ใช้เทคนิคการกระโดดแรงดันแบบเฟรม A ที่ 640Hz–3.20kHz เพื่อตรวจจับความเสียหายของฉนวน, ข้อผิดพลาดกราวด์ของสายเคเบิลแรงดันต่ำ และการป้องกันข้อผิดพลาดของสายเคเบิลแรงดันสูง
จอแสดงผล/แบตเตอรี่ตัวรับ	หน้าจอสัมผัส LCD แบบคาปาซิทีฟขนาด 4.3 นิ้ว, มองเห็นได้ภายใต้แสงแดด; แบตเตอรี่ลิเธียมไอออนแบบชาร์จไฟได้ 8.4V 5200mAh
จอแสดงผล/แบตเตอรี่เครื่องส่งสัญญาณ	หน้าจอแสดงผล LCD แบบคาปาซิทีฟขนาด 5 นิ้ว; แบตเตอรี่ลิเธียมไอออนฟอสเฟต 11.1V แบบชาร์จไฟได้
แคลมป์	แคลมป์เชื่อมต่อเครื่องส่งสัญญาณ เส้นผ่านศูนย์กลางภายใน Φ125 มม.; แคลมป์ระบุแบบยืดหยุ่น เส้นผ่านศูนย์กลางภายใน Φ200 มม. (สามารถปรับแต่งเส้นผ่านศูนย์กลางที่ใหญ่ขึ้นได้)
การชาร์จ	การชาร์จเครื่องส่งสัญญาณเต็ม (สถานะปิดเครื่อง) ใช้เวลาประมาณ 5-6 ชั่วโมง; การชาร์จตัวรับเต็มใช้เวลาประมาณ 3-4 ชั่วโมง; สามารถดำเนินการวงจรการชาร์จได้ 300-500 ครั้ง
สภาพแวดล้อมการทำงาน	อุณหภูมิในการทำงาน: -10°C ถึง +40°C, ความชื้นสัมพัทธ์ต่ำกว่า 80%; อุณหภูมิในการจัดเก็บ: -10°C ถึง +50°C, ความชื้นสัมพัทธ์ ≤95% (ไม่มีการควบแน่น)
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า/ความปลอดภัย	IEC61010-1 (CAT III 600V / CAT III 300V), IEC61010-031, IEC61326, ระดับมลพิษ 2

คุณสมบัติหลัก

เครื่องมือเดียวสามารถติดตามสาธารณูปโภคโลหะทั้งหมด:การติดตามสายไฟ (มีหรือไม่มีไฟฟ้า), สายสื่อสาร, ท่อโลหะ, ท่อแก๊ส และท่อร้อยสาย, ท่อร้อยสายเคเบิล และโครงสร้างโลหะต่อเนื่องอื่นๆ — แทนที่เครื่องติดตามสายเคเบิลและเครื่องระบุตำแหน่งท่อเดี่ยวบนรถบรรทุก

การตรวจจับแบบพาสซีฟโดยไม่ต้องใช้เครื่องส่งสัญญาณ:โหมดพาสซีฟความถี่อุตสาหกรรม/วิทยุ 50Hz/60Hz/250Hz สามารถค้นหาสายไฟที่มีไฟฟ้าและท่อร้อยสายได้อย่างรวดเร็วในช่วงการสำรวจเบื้องต้น

การสำรวจพื้นที่โหมดเหนี่ยวนำ:เมื่อไม่มีปลายท่อหรือจุดสัมผัสเปิดเผย เครื่องส่งสัญญาณจะส่งสัญญาณจากเหนือพื้นดิน ผู้ปฏิบัติงานสองคนจะสแกนพื้นที่พร้อมกันเพื่อทำแผนที่การกระจายของท่อที่ไม่ทราบ จากนั้นจึงดำเนินการขุด

การติดตามสายนำทางบนพื้นผิว:หน้าจอขนาด 4.3 นิ้ว แสดงท่อจำลองและปลายลูกศรทิศทางได้อย่างแม่นยำ — ผู้ปฏิบัติงานที่ได้รับการฝึกอบรมเพียงเล็กน้อยก็สามารถติดตามได้อย่างแม่นยำในวันแรก

การตรวจสอบความลึกก่อนการขุด:แสดงความลึกแบบเรียลไทม์ 0-20 เมตร, ความแม่นยำของแกนกลาง ±5% / -10%, นอกจากนี้ยังใช้การสุ่มตัวอย่างด้วยตนเองที่มุม 45° และวิธีการแบนด์วิดท์ 80% เพื่อตรวจสอบความลึกที่สำคัญอีกครั้ง

14 ความถี่ที่เลือกได้:11 ความถี่ที่มีประสิทธิภาพ (ตั้งแต่ 640Hz ถึง 197kHz) บวกกับแถบความถี่พาสซีฟ 50Hz/60Hz/250Hz ช่วยให้ผู้ปฏิบัติงานสามารถแยกสาธารณูปโภคเป้าหมายออกจากเส้นทางที่อยู่ติดกันตามสภาพดินและท่อ

เครื่องส่งสัญญาณกำลังสูง 15W:การเชื่อมต่อโดยตรงสามารถเข้าถึงได้ถึง 0-20 กิโลเมตร, โหมดการเชื่อมต่อสามารถเข้าถึงได้ถึง 0-10 กิโลเมตร — เพียงพอที่จะตอบสนองความต้องการของสายเคเบิลสาธารณะระยะไกลและเส้นทางสายเคเบิลระหว่างสถานี

การระบุสายเคเบิล 20 เส้นในท่อที่ใช้ร่วมกัน:ปรับเทียบสายเคเบิลได้สูงสุด 20 เส้น และยืนยันตำแหน่งที่แน่นอนของสายเคเบิลเป้าหมายด้วยเครื่องหมายสีเขียวและเสียงบี๊บ — สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับชุดสายเคเบิลโทรคมนาคมและช่องสัญญาณที่ใช้ร่วมกันหลายช่อง

ความน่าเชื่อถือของข้อมูลที่ชัดเจน:เมื่อการอ่านค่าเชื่อถือได้ เครื่องบ่งชี้การป้องกันการรบกวนจะเปลี่ยนเป็นสีเขียว เมื่อการรบกวนรุนแรง ตัวบ่งชี้จะเปลี่ยนเป็นสีแดง เพื่อป้องกันไม่ให้ผู้ปฏิบัติงานดำเนินการตามข้อมูลที่ไม่น่าเชื่อถือ

พกพาสะดวกและใช้งานภาคสนาม:ตัวรับมีน้ำหนักประมาณ 2 กิโลกรัม และสามารถรับแรงกดได้ประมาณ 200 กิโลกรัมในกล่องเครื่องมือที่รวมกัน หน้าจอสัมผัสที่มองเห็นได้ภายใต้แสงแดดและแบตเตอรี่ตลอดทั้งวันช่วยให้การทำงานภาคสนามเป็นไปอย่างราบรื่น

รายการตรวจสอบภาคสนามก่อนการขุด

ขั้นตอน	มาตรการที่แนะนำ
1. การสแกนแบบพาสซีฟ	ในโหมดความถี่อุตสาหกรรม (50/60/250Hz) และโหมดวิทยุ สแกนพื้นที่ทำงานเป็นตารางเพื่อตรวจจับสายไฟที่มีไฟฟ้าโดยไม่ต้องใช้เครื่องส่งสัญญาณ
2. การสแกนแบบเหนี่ยวนำ	ผู้ปฏิบัติงานสองคนถือเครื่องส่งสัญญาณและตัวรับห่างกันประมาณ 20 เมตร สแกนพื้นที่แบบขนานเพื่อตรวจจับท่อโลหะที่ไม่ได้เปิดเผย ทำซ้ำการดำเนินการนี้ในทิศทางตรงกันข้าม
3. ทำเครื่องหมายเส้นทางที่น่าสงสัย	ใช้สีน้ำมันเพื่อทำเครื่องหมายการตอบสนองของแต่ละจุดสูงสุดบนพื้นดิน ควรตรวจสอบสัญญาณที่แรงอีกครั้งภายใต้การขยายสัญญาณสูง เพื่อค้นหาสาธารณูปโภคที่อยู่ติดกันที่อ่อนแอกว่า
4. การติดตามและการวัดความลึก	ใช้ตัวรับเพื่อติดตามเส้นทางที่ทำเครื่องหมายไว้แต่ละเส้น และบันทึกความลึก (0-20 เมตร) และความเร็ว ใช้มุม 45° หรือวิธีการแบนด์วิดท์ 80% เพื่อตรวจสอบความลึกที่ขอบ
5. การระบุสายเคเบิลเป้าหมาย	เมื่อสายเคเบิลหลายเส้นใช้ท่อหรือช่องสัญญาณเดียวกัน สามารถใช้แคลมป์แบบยืดหยุ่นเพื่อระบุตำแหน่งที่แน่นอนของสายเคเบิลเป้าหมายได้ถึง 20 เส้น
6. การตรวจสอบแบบไขว้	เนื่องจากข้อจำกัดของแต่ละวิธี จึงควรทำการตรวจสอบซ้ำด้วยวิธีการหรือความถี่ที่แตกต่างกันก่อนการขุด เพื่อลดความเสี่ยงของสาธารณูปโภคที่ตกหล่นให้ได้มากที่สุด

XHGX507C1

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องระบุตำแหน่งใต้ดินนี้ออกแบบมาสำหรับผู้ใช้กลุ่มใด?

ออกแบบมาเฉพาะสำหรับผู้ให้บริการเครือข่ายน้ำเทศบาล แก๊ส และความร้อน ช่างภาคสนามด้านโทรคมนาคม ผู้รับเหมาสำรวจสาธารณูปโภค และทีมวิศวกรรมโยธา เพื่อสำรวจสาธารณูปโภคใต้ดินก่อนการขุด การปรับปรุง หรือการก่อสร้างที่ไม่ต้องขุด

Q2: สามารถตรวจจับท่อใต้ดินประเภทใดได้บ้าง?

ท่อโลหะทั้งหมด: สายไฟ (มีหรือไม่มีไฟฟ้า), สายสื่อสาร, ท่อโลหะ, ท่อแก๊ส, ท่อทำความร้อน และท่อร้อยสาย ท่อที่ไม่ใช่โลหะที่ไม่มีองค์ประกอบโลหะหรือเส้นทางที่มองเห็นได้ไม่สามารถตรวจจับได้ ควรใช้วิธีการตรวจจับอื่น

คำถามที่ 3: ความแม่นยำในการอ่านค่าความลึกก่อนการขุดเป็นอย่างไร?

ช่วงการวัดความลึกแบบเรียลไทม์คือ 0-20 เมตร ความแม่นยำของแกนกลางภายในช่วงความลึก 0-3 เมตรคือ ±5% และภายในช่วงความลึก 3-20 เมตรคือ -10% สำหรับจุดสำคัญ จะใช้การตรวจสอบอิสระด้วยวิธีการเส้น 45° และวิธีการแบนด์วิดท์ 80%

Q4: สามารถค้นหาท่อที่ไม่มีจุดสัมผัสที่เปิดเผยได้หรือไม่?

ใช่ สามารถใช้โหมดเหนี่ยวนำ: วางเครื่องส่งสัญญาณบนพื้นผิวด้านบนของเส้นทางที่คาดการณ์ไว้ และใช้ตัวรับเพื่อสแกน หรือใช้การตรวจจับความถี่อุตสาหกรรม/วิทยุแบบพาสซีฟ โหมดเหล่านี้ออกแบบมาเพื่อสำรวจสาธารณูปโภคที่ไม่ได้เปิดเผยและไม่ทราบ

Q5: ชุดมาตรฐานประกอบด้วยอะไรบ้าง?

ชุดนี้ประกอบด้วย: ตัวรับ, เครื่องส่งสัญญาณ, สายสัญญาณโดยตรง, แคลมป์เชื่อมต่อ, แคลมป์ระบุแบบยืดหยุ่น, สายวัดแบบสองหัว, ที่ชาร์จสองเครื่อง, เฟรม A พร้อมสายเคเบิลเชื่อมต่อ, กราวด์สติ๊ก, สายเคเบิล USB และคู่มือดอกกุญแจ — ส่วนประกอบทั้งหมดบรรจุอยู่ในกล่องเครื่องมือที่ทนทาน พร้อมใช้งานได้ทันที

หากต้องการรับใบเสนอราคาหรือปรึกษาด้านเทคนิคเกี่ยวกับเครื่องระบุตำแหน่งสายเคเบิลและท่อใต้ดิน XHGX507C1 โปรดติดต่อทีมขายของเรา
