ตัวระบุตำแหน่งข้อบกพร่องของปลอกสายเคเบิล XHHG521A 7500V วิธีสะพานไฟฟ้าแรงสูงสำหรับการตรวจจับจุดพังทลาย

ตัวระบุตำแหน่งข้อบกพร่องของปลอกสายเคเบิล XHHG521A 7500V วิธีสะพานไฟฟ้าแรงสูงสำหรับการตรวจจับจุดพังทลาย

รายละเอียดสินค้า:

สถานที่กำเนิด:	Xi'an, Shaanxi, China
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE ISO
หมายเลขรุ่น:	XHHG521A

ข้อมูลรายละเอียด

สถานที่กำเนิด:

Xi'an, Shaanxi, China

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE ISO

หมายเลขรุ่น:

XHHG521A

ชื่อสินค้า:

เครื่องตรวจจับความผิดพลาดของสายเคเบิล

ไม่มีโหลดแรงดันไฟฟ้า:

≥7500โวลต์

กระแสไฟฟ้าลัดวงจร:

≥40ma

แหล่งจ่ายไฟทำงาน:

ไฟฟ้ากระแสสลับ 220V ± 10% 50Hz ± 1Hz

เน้น:

High Light

เน้น:

การตรวจจับสะพานความแรงสูง 7500 วอล

เครื่องหาจุดหักของเคเบิลที่แม่นยํา

MURRAY Bridge Flashover การทดสอบความผิดพลาด

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

5-8 วันทําการ

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2000 หน่วยต่อปี

คําอธิบายสินค้า

ภาพรวมผลิตภัณฑ์

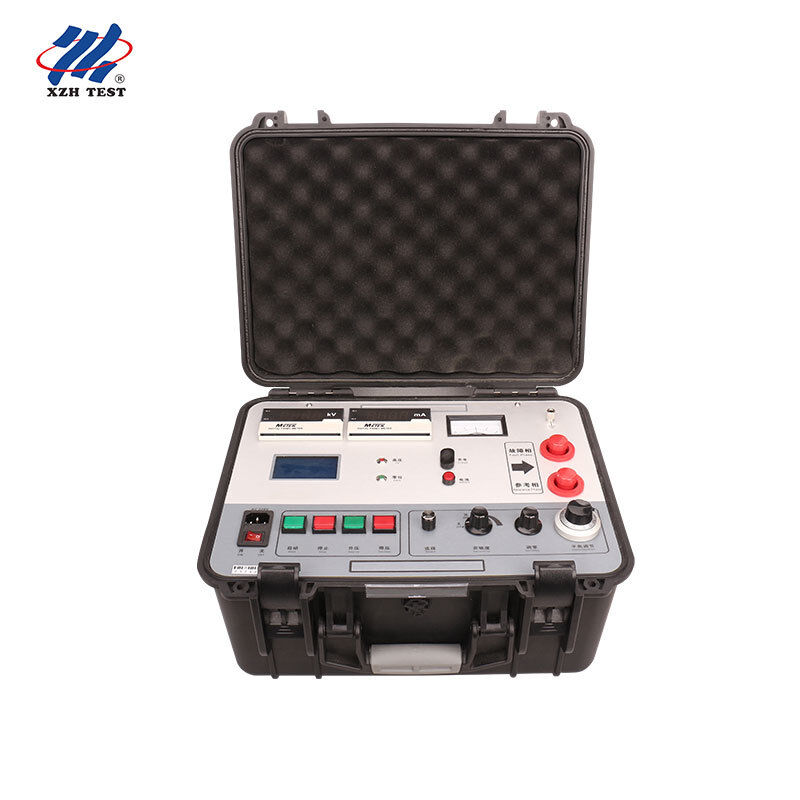

เครื่องระบุตำแหน่งสายเคเบิล XHHG521A เป็นเครื่องมือวินิจฉัยความแม่นยำสูงที่ออกแบบตามหลักการสะพานแบบ MURRAY โดยเฉพาะเพื่อระบุจุดที่เกิดการชำรุดในสายเคเบิลไฟฟ้าต่างๆ และระบุจุดบกพร่องที่มีค่าความต้านทานฉนวนต่ำที่ยังไม่ชำรุดเสียหายอย่างสมบูรณ์

ระบบนี้รวมเอาตัวควบคุมแรงดันไฟฟ้าเข้ากับหม้อแปลงชนิด R เพื่อสร้างแหล่งจ่ายกระแสคงที่แรงดันสูง พร้อมการควบคุมแรงดันด้วยปุ่มกด ด้วยแรงดันไฟฟ้าขณะไม่มีโหลด 7500V และกระแสไฟฟ้าลัดวงจร 100mA จึงใช้เครื่องขยายสัญญาณความไวสูงและแกลแวนอมิเตอร์เพื่อแสดงผลการสมดุล สะพานสมดุลถูกสร้างขึ้นด้วยโพเทนชิโอมิเตอร์แบบสัดส่วน ซึ่งทั้งหมดอยู่ที่ศักย์ไฟฟ้าสูง การวัดจะดำเนินการผ่านสายเคเบิลยางแรงดันสูงแบบสองแกนที่ออกแบบมาเป็นพิเศษโดยใช้วิธีการวัดความต้านทานแบบสี่ขั้วเพื่อขจัดข้อผิดพลาดของความต้านทานสายนำไฟฟ้า แผงควบคุมทั้งหมดทำงานที่ศักย์ไฟฟ้าต่ำเพื่อความปลอดภัยของผู้ปฏิบัติงาน การทำงานด้วยปุ่มเดียวช่วยให้สามารถป้อนความยาวสายเคเบิลพร้อมการคำนวณระยะทางความผิดพลาดอัตโนมัติ แหล่งจ่ายแรงดันสูงและสะพานถูกรวมเข้าไว้ในกล่องป้องกันแบบพกพา ให้ความสามารถด้านแรงดันสูงพร้อมน้ำหนักเบา การใช้งานที่เข้าใจง่าย และความปลอดภัยที่เพิ่มขึ้น

ข้อมูลจำเพาะหลัก

หมายเลขรุ่น

XHHG521A

ชื่อแบรนด์

XZH TEST

แรงดันไฟฟ้าขณะไม่มีโหลด

≥7500V

กระแสไฟฟ้าลัดวงจร

≥100mA (แนะนำ 5~40mA สำหรับการสมดุล)

ความแม่นยำในการระบุตำแหน่ง

±(0.2%·L±1) m

แหล่งจ่ายไฟ

AC 220V (±10%), 50Hz; แบตเตอรี่ในตัว 8.4V

โหมดการทดสอบ

การทดสอบที่บันทึกไว้

ภูมิภาคการทดสอบ

สายเคเบิลขึ้นรูป

คุณสมบัติผลิตภัณฑ์

แรงดันเอาต์พุตสามารถปรับได้เต็มที่เพื่อรองรับสถานการณ์การทดสอบสายเคเบิลที่หลากหลาย

ให้ความแม่นยำและความเสถียรในการวัดสูงด้วยวงจรสมดุลสะพานขั้นสูง

ใช้เครื่องขยายสัญญาณความไวสูงและแกลแวนอมิเตอร์เพื่อการบ่งชี้การสมดุลที่แม่นยำ

การป้องกันศูนย์แบบบูรณาการช่วยให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงานและอุปกรณ์ระหว่างการทำงานด้วยแรงดันไฟฟ้าสูง

การตรวจจับจุดบกพร่องอัตโนมัติพร้อมความสามารถในการทดสอบด้วยตนเองที่เก็บรักษาไว้สำหรับการใช้งานพิเศษ

วิธีการสมดุลสะพานช่วยขจัดโซนอับเมื่อเทียบกับเทคนิคการสะท้อนคลื่น ทำให้เหมาะสำหรับสายเคเบิลสั้นและการกำหนดจุดบกพร่องที่ปลายใกล้

พารามิเตอร์ทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันไฟฟ้าขณะไม่มีโหลด	≥7500V
กระแสไฟฟ้าลัดวงจร	≥100mA (แนะนำ 5~40mA สำหรับการสมดุล)
ความแม่นยำในการระบุตำแหน่ง	±(0.2%·L±1) m
แหล่งจ่ายไฟ	AC 220V (±10%), 50Hz±1Hz; แบตเตอรี่ในตัว 8.4V

การใช้งานหลัก: วิธีการสะพานแรงดันสูง XHHG521A มีประสิทธิภาพเป็นพิเศษสำหรับ: (1) การระบุตำแหน่งจุดที่เกิดการชำรุดความต้านทานสูงในสายเคเบิลที่ติดตั้ง โดยเฉพาะอย่างยิ่งความผิดพลาดความต้านทานสูงแบบเชิงเส้นที่ข้อต่อกลางสายเคเบิลซึ่งทนต่อการเผาไหม้ให้มีความต้านทานต่ำ (2) การตรวจจับจุดที่เกิดการลัดวงจรแบบแฟลชโอเวอร์ ซึ่งแหล่งจ่ายกระแสคงที่สามารถรักษาอาร์คเพื่อการไหลของกระแสสะพานที่เสถียร (3) การระบุข้อบกพร่องที่ยังไม่ชำรุดเสียหายอย่างสมบูรณ์ แต่แสดงค่าความต้านทานฉนวนต่ำที่ตรวจพบโดยการทดสอบด้วยเมกโอห์มมิเตอร์

คำถามที่พบบ่อย

คำถามที่ 1: XHHG521A สามารถตรวจจับความผิดพลาดของสายเคเบิลประเภทใดได้บ้าง?

XHHG521A ถูกออกแบบมาเพื่อตรวจจับจุดที่เกิดการชำรุดความต้านทานสูง การลัดวงจรแบบแฟลชโอเวอร์ และข้อบกพร่องของฉนวนที่มีค่าความต้านทานต่ำในสายเคเบิลไฟฟ้าต่างๆ มีประสิทธิภาพเป็นพิเศษสำหรับความผิดพลาดความต้านทานสูงแบบเชิงเส้นที่ข้อต่อกลางสายเคเบิลซึ่งยากต่อการเผาไหม้ให้มีความต้านทานต่ำ รวมถึงข้อบกพร่องที่ตรวจพบโดยการทดสอบด้วยเมกโอห์มมิเตอร์ซึ่งยังไม่ชำรุดเสียหายอย่างสมบูรณ์ภายใต้แรงดันไฟฟ้าขณะทำงาน

คำถามที่ 2: วิธีการสะพานแบบ MURRAY ทำงานอย่างไรในการระบุตำแหน่งความผิดพลาดของสายเคเบิล?

วิธีการสะพานแบบ MURRAY สร้างวงจรสะพานที่สมดุลด้วยโพเทนชิโอมิเตอร์แบบสัดส่วนที่อยู่ที่ศักย์ไฟฟ้าสูง สายเคเบิลอ้างอิงที่ทราบและสายเคเบิลที่ชำรุดจะเชื่อมต่อเป็นแขนของสะพาน ระบบจะจ่ายกระแสคงที่แรงดันสูงและวัดจุดสมดุลผ่านแกลแวนอมิเตอร์ความไวสูง ระยะทางความผิดพลาดจะถูกคำนวณจากอัตราส่วนสะพานและความยาวสายเคเบิลทั้งหมด พร้อมการคำนวณอัตโนมัติผ่านการทำงานด้วยปุ่มเดียว

คำถามที่ 3: ความแม่นยำในการระบุตำแหน่งของเครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิลนี้คือเท่าใด?

XHHG521A ให้ความแม่นยำในการระบุตำแหน่งที่ ±(0.2%·L±1) เมตร โดย L แทนความยาวสายเคเบิลทั้งหมด ซึ่งหมายความว่าสำหรับสายเคเบิลยาว 1000 เมตร ความแม่นยำในการระบุตำแหน่งความผิดพลาดจะอยู่ที่ประมาณ ±3 เมตร ซึ่งให้ความแม่นยำเพียงพอสำหรับการขุดและซ่อมแซมอย่างมีประสิทธิภาพ

คำถามที่ 4: XHHG521A สามารถทดสอบความผิดพลาดความต้านทานสูงได้อย่างมีประสิทธิภาพหรือไม่?

ใช่ XHHG521A ถูกออกแบบมาโดยเฉพาะสำหรับความผิดพลาดความต้านทานสูง แรงดันไฟฟ้าขณะไม่มีโหลด 7500V และความสามารถกระแสไฟฟ้าลัดวงจร 100mA ช่วยให้สามารถรักษาเสถียรภาพของกระแสผ่านจุดที่เกิดความผิดพลาดความต้านทานสูง สำหรับการลัดวงจรแบบแฟลชโอเวอร์ แหล่งจ่ายกระแสคงที่สามารถรักษาอาร์คได้ ทำให้มั่นใจได้ถึงความไวของสะพานที่เพียงพอสำหรับการระบุตำแหน่งความผิดพลาดที่แม่นยำแม้ในสภาวะที่ท้าทาย

คำถามที่ 5: XHHG521A เหมาะสำหรับการใช้งานภาคสนามและการทดสอบสายเคเบิลใต้ดินหรือไม่?

แน่นอน แหล่งจ่ายแรงดันสูงและสะพานถูกรวมเข้าไว้ในกล่องป้องกันแบบพกพาที่มีน้ำหนัก 25 กก. ทำให้เหมาะสำหรับการใช้งานภาคสนาม ทำงานด้วยไฟ AC 220V มาตรฐานพร้อมแบตเตอรี่สำรอง 8.4V ในตัว อุปกรณ์นี้เหมาะสำหรับการทดสอบสายเคเบิลหลังการติดตั้ง รวมถึงสายเคเบิลไฟฟ้าใต้ดิน และรองรับทั้งโหมดการทดสอบอัตโนมัติและด้วยตนเองสำหรับการปฏิบัติงานภาคสนามที่ยืดหยุ่น

คำถามที่ 6: ข้อดีของวิธีการสะพานเมื่อเทียบกับวิธีการสะท้อนคลื่นคืออะไร?

วิธีการสมดุลสะพานมีข้อได้เปรียบที่สำคัญ: ไม่มีโซนอับ ซึ่งแตกต่างจากวิธีการสะท้อนคลื่นที่ประสบปัญหาเกี่ยวกับสายเคเบิลสั้นและความผิดพลาดที่ปลายสาย วิธีการสะพานจะรักษาความแม่นยำเต็มที่โดยไม่คำนึงถึงระยะทางความผิดพลาด ทำให้เป็นโซลูชันที่ต้องการสำหรับการระบุตำแหน่งจุดที่เกิดการชำรุดในส่วนสายเคเบิลสั้นและความผิดพลาดที่เกิดขึ้นใกล้กับขั้วต่อสายเคเบิล

คำถามที่ 7: ปริมาณการสั่งซื้อขั้นต่ำและระยะเวลาในการจัดส่งคือเท่าใด?

ปริมาณการสั่งซื้อขั้นต่ำคือ 1 หน่วย ระยะเวลาในการจัดส่งมาตรฐานคือ 5-8 วันทำการ แต่ละหน่วยจะบรรจุในกล่องไม้ที่แข็งแรงสำหรับการขนส่งระหว่างประเทศอย่างปลอดภัย กำลังการผลิตต่อปีคือ 2,000 หน่วย โดยชำระเงินผ่าน T/T

เกี่ยวกับ XZH TEST

XZH TEST เป็นผู้ผลิตมืออาชีพที่เชี่ยวชาญด้านโซลูชันการตรวจจับและวินิจฉัยความผิดพลาดของสายเคเบิลสำหรับสาธารณูปโภคไฟฟ้า ผู้รับเหมาไฟฟ้า และลูกค้าอุตสาหกรรมทั่วโลก ด้วยเทคโนโลยีขั้นสูงรวมถึงการวิเคราะห์สะพานแบบ MURRAY, TDR, การทดสอบพัลส์แรงดันสูง และระบบระบุตำแหน่งความผิดพลาดอัจฉริยะ XZH TEST นำเสนออุปกรณ์ที่เชื่อถือได้ซึ่งช่วยให้วิศวกรสามารถระบุตำแหน่งความผิดพลาดของสายเคเบิลได้เร็วขึ้นและปรับปรุงความน่าเชื่อถือของเครือข่ายไฟฟ้า

ติดต่อเราวันนี้เพื่อรับโซลูชันที่ปรับแต่งให้ตรงตามความต้องการในการบำรุงรักษาสายเคเบิลของคุณ
