เครื่องตรวจสอบความผิดพลาดของสายเคเบิล มูเรย์ บริดจ์ 5600 วอล 100mA ความต้านทานสูง XHHG521B

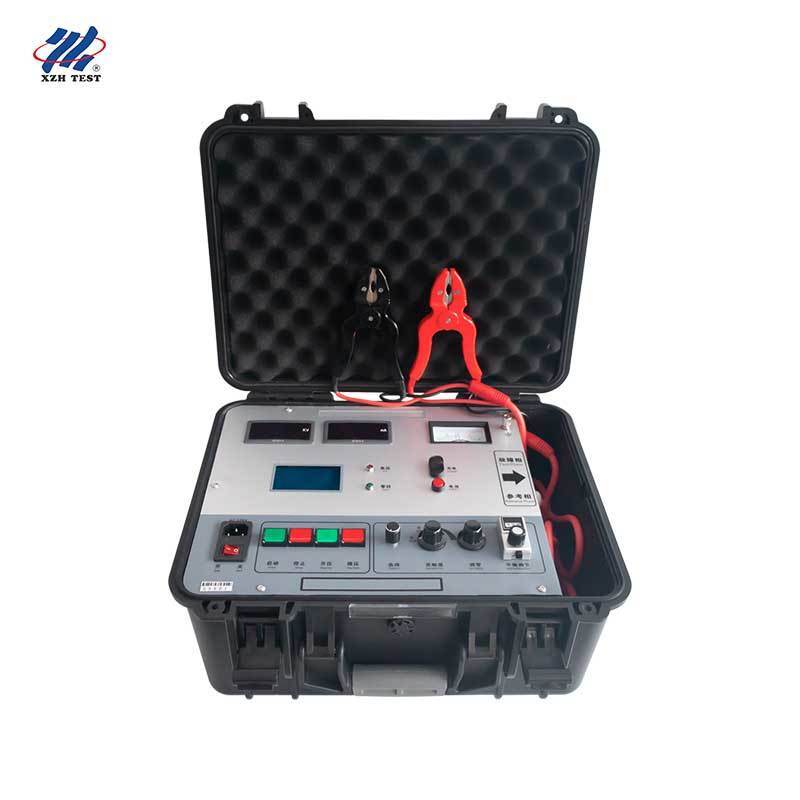

เครื่องระบุตำแหน่งสายเคเบิล XHHG521B เป็นเครื่องทดสอบความผิดปกติของสายเคเบิลแรงดันสูงที่ออกแบบตามหลักการของสะพาน Murray สามารถใช้ระบุตำแหน่งจุดที่เกิดการชำรุดของสายไฟและสายเคเบิลต่างๆ หลังจากการติดตั้ง รวมถึงจุดบกพร่องที่ยังไม่ชำรุดแต่มีความต้านทานฉนวนต่ำ นอกจากนี้ยังสามารถใช้ระบุตำแหน่งจุดบกพร่องของสายเคเบิลต่างๆ ในโรงงานผลิตสายเคเบิลได้ ทำให้เป็นเครื่องมือที่จำเป็นสำหรับการบำรุงรักษาและซ่อมแซมสายเคเบิล

อุปกรณ์นี้ใช้ตัวควบคุมแรงดันไฟฟ้าและหม้อแปลงชนิด R เพื่อสร้างแหล่งจ่ายกระแสคงที่แรงดันสูง พร้อมการควบคุมด้วยปุ่มกดเพื่อเพิ่มและลดแรงดันไฟฟ้า ด้วยแรงดันไฟฟ้าวงจรเปิด 5600V และกระแสไฟฟ้าลัดวงจร 100mA จึงใช้เครื่องขยายสัญญาณความไวสูงและแกลแวนอมิเตอร์เพื่อแสดงการสมดุล โดยสร้างสะพานสมดุลกับโพเทนชิโอมิเตอร์อัตราส่วน ทั้งหมดนี้อยู่ที่ศักย์สูง สายวัดเป็นสายเคเบิลยางแรงดันสูงแบบสองแกนที่ออกแบบมาเป็นพิเศษ และวิธีการวัดความต้านทานแบบสี่ขั้วหลีกเลี่ยงข้อผิดพลาดที่เกิดจากความต้านทานของสายนำ แผงควบคุมอยู่ที่ศักย์ต่ำทั้งหมดเพื่อความปลอดภัยของผู้ปฏิบัติงาน

เครื่องมือนี้มีหน้าจอ LCD และการทำงานด้วยปุ่มเดียว: ป้อนความยาวสายเคเบิลและคำนวณระยะทางความผิดปกติโดยอัตโนมัติ แหล่งจ่ายแรงดันสูงและสะพานรวมอยู่ในกล่องป้องกันแบบพกพาเครื่องเดียว ทำให้เครื่องมือมีแรงดันสูง น้ำหนักเบา ใช้งานสะดวก และปลอดภัย

XHHG521B เหมาะอย่างยิ่งสำหรับความผิดปกติของสายเคเบิลสามประเภทที่ยากต่อการจัดการอย่างน่าเชื่อถือด้วยวิธีอื่น

วิธีการวัดตำแหน่งความผิดปกติของสายเคเบิลด้วยสะพานทำงานดังนี้: ลัดวงจรเฟสที่ผิดปกติของสายเคเบิลที่ทดสอบกับเฟสที่ปกติ เชื่อมต่อแขนทั้งสองข้างของสะพานเข้ากับเฟสที่ผิดปกติและเฟสปกติตามลำดับ และปรับตัวต้านทานที่ปรับได้บนแขนข้างหนึ่งของสะพานจนกว่าสะพานจะสมดุล การใช้ความสัมพันธ์ของอัตราส่วนและความยาวสายเคเบิลที่ทราบ สามารถหาตำแหน่งความผิดปกติได้

หากระยะทางจากปลายทั้งสองข้างของสายเคเบิลที่ทดสอบไปยังจุดที่ชำรุดคือ L1 และ L2 ความยาวสายเคเบิลทั้งหมดคือ L และความต้านทานแกนที่สอดคล้องกันคือ R1 และ R2 จากนั้นหลังจากการสมดุลของสะพาน ค่าที่อ่านได้ P (เป็นเปอร์เซ็นต์) จะให้ตำแหน่งความผิดปกติโดยตรง: L1 = P% · L วิธีสะพาน Murray สำหรับการระบุตำแหน่งจุดที่ชำรุดเป็นวิธีการคลาสสิกที่สะดวกและแม่นยำ พื้นฐานคือความต้านทานแกน (หรือฉนวน) สม่ำเสมอและเป็นสัดส่วนกับความยาว วิธีสะพานค่อนข้างง่ายและมีความแม่นยำตรงตามข้อกำหนดการทดสอบภาคสนาม ทำให้สะดวกอย่างยิ่งสำหรับความผิดปกติแบบลัดวงจรสองเฟสของสายส่ง

เมื่อสายเคเบิลเสริมมีหน้าตัดเหมือนกับสายเคเบิลที่ผิดปกติ ตำแหน่งความผิดปกติคือ X = 2 × L × P1% ให้ความสนใจเป็นพิเศษกับปัจจัย "2" เนื่องจาก การเชื่อมต่อสายเคเบิลเสริมจะเพิ่มความยาวสายเคเบิลที่เข้าร่วมในการคำนวณเป็นสองเท่า

เมื่อสายเคเบิลเสริมมีหน้าตัดต่างกัน ให้แปลงเป็นความยาวสายเคเบิลที่ผิดปกติ: หากหน้าตัดความผิดปกติคือ Sx และหน้าตัดสายเคเบิลเสริมคือ S ดังนั้น X = P1% × (1 + Sx/S) × L

หากแกนทั้งสามของสายเคเบิลสามแกนชำรุดหรือลัดวงจรถึงกัน ให้เลือกแกนที่มีความต้านทานฉนวนดีที่สุดเป็นสายเคเบิลเสริม สำหรับการตรวจสอบการเชื่อมต่อย้อนกลับ ให้ลดแรงดันไฟฟ้า คายประจุ สลับคลิปวัด ทำการวัดซ้ำเพื่อให้ได้ P2 และตรวจสอบ P1 + P2 = 100

XHHG521B ทุกเครื่องจะมาพร้อมกับโฮสต์ ชุดสายจัมเปอร์กำลังสูง สายไฟ สายดิน ที่ชาร์จ และฟิวส์สำรอง 5 ตัว (3A) และได้รับการรับประกันฟรีหนึ่งปี พร้อมบริการบำรุงรักษาและบริการทางเทคนิคตลอดอายุการใช้งาน สำหรับการสั่งซื้อ การฝึกอบรม และการสนับสนุนหลังการขาย โปรดติดต่อทีมขายของเรา
